[Python从零到壹] 四十二.图像处理基础篇之图像金字塔向上取样和向下取样

eastmount 发表于 2022/04/25 00:10:34 2022/04/25
【摘要】 欢迎大家来到“Python从零到壹”,在这里我将分享约200篇Python系列文章,带大家一起去学习和玩耍,看看Python这个有趣的世界。上一篇文章介绍图像采样处理。这篇文章将详细讲解图像金字塔,包括图像向上取样和向下取样。希望文章对您有所帮助,如果有不足之处,还请海涵。

欢迎大家来到“Python从零到壹”,在这里我将分享约200篇Python系列文章,带大家一起去学习和玩耍,看看Python这个有趣的世界。所有文章都将结合案例、代码和作者的经验讲解,真心想把自己近十年的编程经验分享给大家,希望对您有所帮助,文章中不足之处也请海涵。Python系列整体框架包括基础语法10篇、网络爬虫30篇、可视化分析10篇、机器学习20篇、大数据分析20篇、图像识别30篇、人工智能40篇、Python安全20篇、其他技巧10篇。您的关注、点赞和转发就是对秀璋最大的支持,知识无价人有情,希望我们都能在人生路上开心快乐、共同成长。

该系列文章主要讲解Python OpenCV图像处理和图像识别知识,前期主要讲解图像处理基础知识、OpenCV基础用法、常用图像绘制方法、图像几何变换等,中期讲解图像处理的各种运算,包括图像点运算、形态学处理、图像锐化、图像增强、图像平滑等,后期研究图像识别、图像分割、图像分类、图像特效处理以及图像处理相关应用。

上一篇文章介绍图像采样处理。这篇文章将详细讲解图像金字塔,包括图像向上取样和向下取样。希望文章对您有所帮助,如果有不足之处,还请海涵。


下载地址:

前文赏析:

第一部分 基础语法

第二部分 网络爬虫

第三部分 数据分析和机器学习

  • [Python从零到壹] 十九.可视化分析之热力图和箱图绘制及应用详解
  • [Python从零到壹] 二十.可视化分析之Seaborn绘图万字详解
  • [Python从零到壹] 二十一.可视化分析之Pyechart绘图万字详解
  • [Python从零到壹] 二十二.可视化分析之OpenGL绘图万字详解
  • [Python从零到壹] 二十三.十大机器学习算法之决策树分类分析详解(1)
  • [Python从零到壹] 二十四.十大机器学习算法之KMeans聚类分析详解(2)
  • [Python从零到壹] 二十五.十大机器学习算法之KNN算法及图像分类详解(3)
  • [Python从零到壹] 二十六.十大机器学习算法之朴素贝叶斯算法及文本分类详解(4)
  • [Python从零到壹] 二十七.十大机器学习算法之线性回归算法分析详解(5)
  • [Python从零到壹] 二十八.十大机器学习算法之SVM算法分析详解(6)
  • [Python从零到壹] 二十九.十大机器学习算法之随机森林算法分析详解(7)
  • [Python从零到壹] 三十.十大机器学习算法之逻辑回归算法及恶意请求检测应用详解(8)
  • [Python从零到壹] 三十一.十大机器学习算法之Boosting和AdaBoost应用详解(9)
  • [Python从零到壹] 三十二.十大机器学习算法之层次聚类和树状图聚类应用详解(10)

第四部分 Python图像处理基础

第五部分 Python图像运算和图像增强

第六部分 Python图像识别和图像处理经典案例

第七部分 NLP与文本挖掘

第八部分 人工智能入门知识

第九部分 网络攻防与AI安全

第十部分 知识图谱构建实战

扩展部分 人工智能高级案例


一.图像金字塔原理

上一篇文章讲解的图像采样处理可以降低图像的大小,本文将补充图像金字塔知识,了解专门用于图像向上采样和向下采样的pyrUp()和pyrDown()函数。

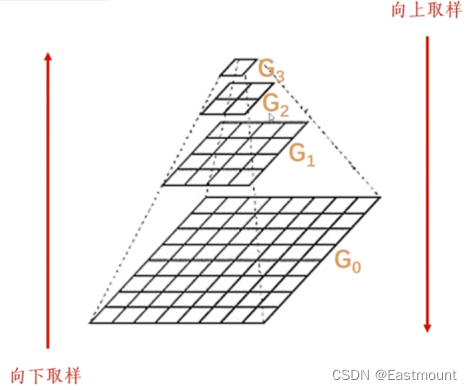

图像金字塔是指由一组图像且不同分别率的子图集合,它是图像多尺度表达的一种,以多分辨率来解释图像的结构,主要用于图像的分割或压缩。一幅图像的金字塔是一系列以金字塔形状排列的分辨率逐步降低,且来源于同一张原始图的图像集合。如图10-1所示,它包括了四层图像,将这一层一层的图像比喻成金字塔。图像金字塔可以通过梯次向下采样获得,直到达到某个终止条件才停止采样,在向下采样中,层级越高,则图像越小,分辨率越低[1-2]。

在这里插入图片描述

生成图像金字塔主要包括两种方式:

  • 向下取样
  • 向上取样

在图中,将图像G0转换为G1、G2、G3,图像分辨率不断降低的过程称为向下取样;将G3转换为G2、G1、G0,图像分辨率不断增大的过程称为向上取样。


二.图像向上取样

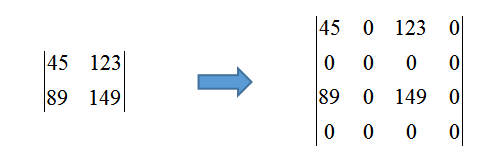

在图像向上取样是由小图像不断放图像的过程。它将图像在每个方向上扩大为原图像的2倍,新增的行和列均用0来填充,并使用与“向下取样”相同的卷积核乘以4,再与放大后的图像进行卷积运算,以获得“新增像素”的新值。如图10-2所示,它在原始像素45、123、89、149之间各新增了一行和一列值为0的像素。

在这里插入图片描述

在OpenCV中,向上取样使用的函数为pyrUp(),其原型如下所示:

  • dst = pyrUp(src[, dst[, dstsize[, borderType]]])
    – src表示输入图像,
    – dst表示输出图像,和输入图像具有一样的尺寸和类型
    – dstsize表示输出图像的大小,默认值为Size()
    – borderType表示像素外推方法,详见cv::bordertypes

向上取样的代码如下所示:

# -*- coding: utf-8 -*-
# By:Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取原始图像
img = cv2.imread('lena-small.png')

#图像向上取样
r = cv2.pyrUp(img)

#显示图像
cv2.imshow('original', img)
cv2.imshow('PyrUp', r)
cv2.waitKey()
cv2.destroyAllWindows()

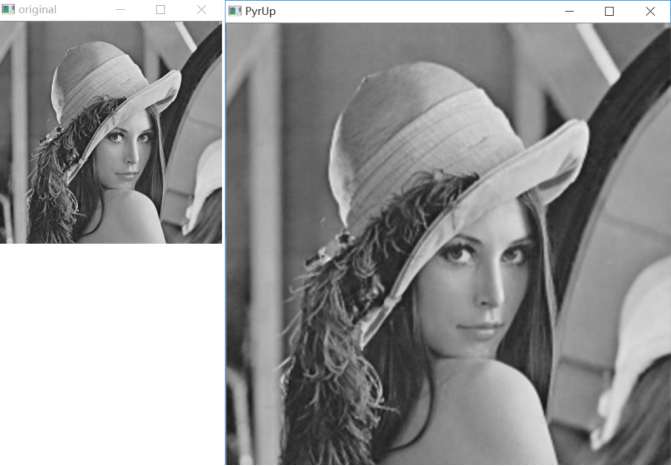

输出结果如图10-3所示,它将原始图像扩大为原图像的四倍。

在这里插入图片描述

多次向上取样的代码如下。

# -*- coding: utf-8 -*-
# By:Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取原始图像
img = cv2.imread('lena-small.png')

#图像向上取样
r1 = cv2.pyrUp(img)
r2 = cv2.pyrUp(r1)
r3 = cv2.pyrUp(r2)

#显示图像
cv2.imshow('original', img)
cv2.imshow('PyrUp1', r1)
cv2.imshow('PyrUp2', r2)
cv2.imshow('PyrUp3', r3)
cv2.waitKey()
cv2.destroyAllWindows()

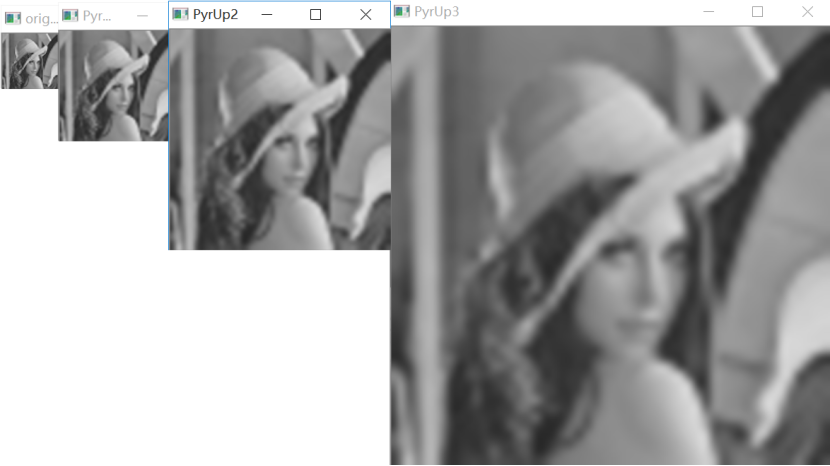

输出结果如图10-4所示,每次向上取样均为上次图像的四倍,但图像的清晰度会降低。

在这里插入图片描述


三.图像向下取样

在图像向下取样中,使用最多的是高斯金字塔。它将对图像Gi进行高斯核卷积,并删除原图中所有的偶数行和列,最终缩小图像。其中,高斯核卷积运算就是对整幅图像进行加权平均的过程,每一个像素点的值,都由其本身和邻域内的其他像素值(权重不同)经过加权平均后得到。常见的3×3和5×5高斯核如下:

在这里插入图片描述

在这里插入图片描述

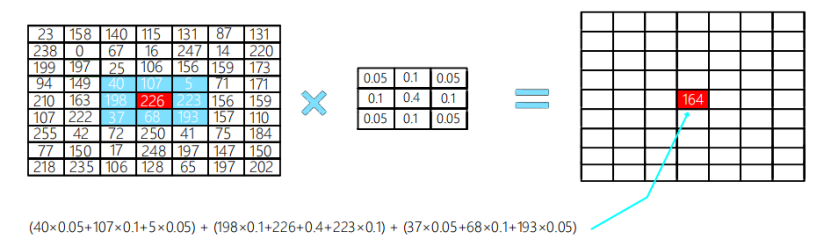

高斯核卷积让临近中心的像素点具有更高的重要度,对周围像素计算加权平均值,如图10-5所示,其中心位置权重最高为0.4。

在这里插入图片描述

在OpenCV中,向下取样使用的函数为pyrDown(),其原型如下所示:

  • dst = pyrDown(src[, dst[, dstsize[, borderType]]])
    – src表示输入图像,
    – dst表示输出图像,和输入图像具有一样的尺寸和类型
    – dstsize表示输出图像的大小,默认值为Size()
    – borderType表示像素外推方法,详见cv::bordertypes

向下取样的代码如下所示:

# -*- coding: utf-8 -*-
# By:Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取原始图像
img = cv2.imread('nv.png')

#图像向下取样
r = cv2.pyrDown(img)

#显示图像
cv2.imshow('original', img)
cv2.imshow('PyrDown', r)
cv2.waitKey()
cv2.destroyAllWindows()

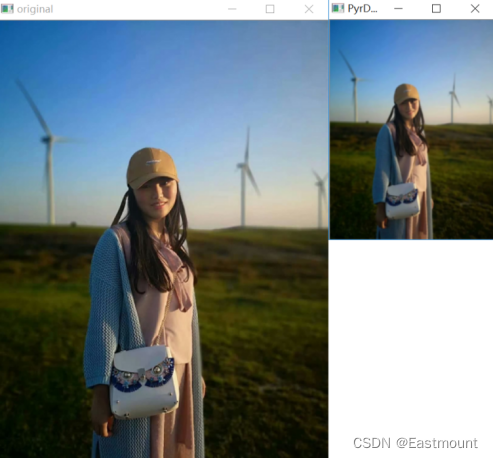

输出结果如图10-6所示,它将原始图像压缩成原图的四分之一。

在这里插入图片描述

多次向下取样的代码如下。

# -*- coding: utf-8 -*-
# By:Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取原始图像
img = cv2.imread('nv.png')

#图像向下取样
r1 = cv2.pyrDown(img)
r2 = cv2.pyrDown(r1)
r3 = cv2.pyrDown(r2)

#显示图像
cv2.imshow('original', img)
cv2.imshow('PyrDown1', r1)
cv2.imshow('PyrDown2', r2)
cv2.imshow('PyrDown3', r3)
cv2.waitKey()
cv2.destroyAllWindows()

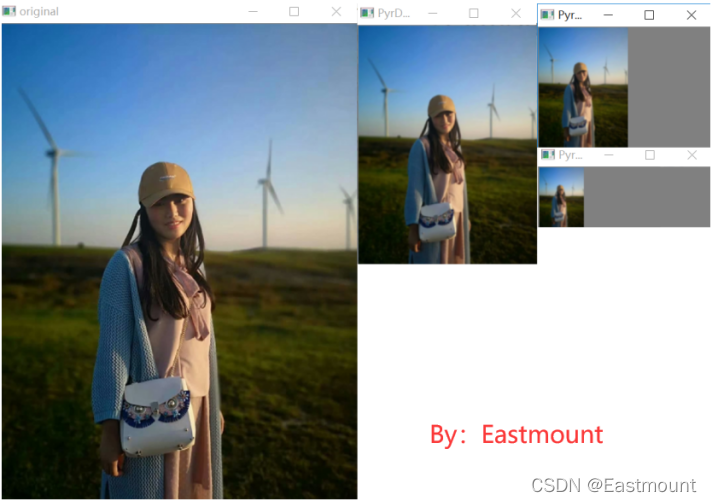

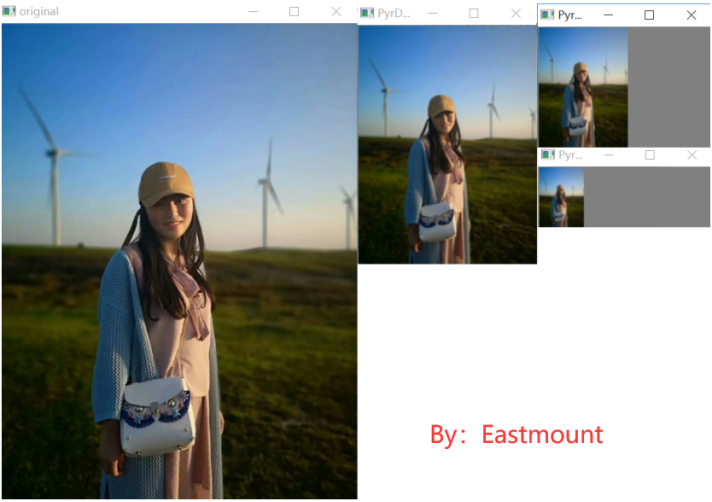

输出结果如图10-7所示,每次向下取样均为上次的四分之一,并且图像的清晰度会降低。

在这里插入图片描述


四.总结

本文主要讲解图像金字塔处理,包括图像向上取样和向下取样。需要注意,向上取样放大后的图像比原始图像要模糊,而每次向下取样会删除偶数行和列,它会不停地丢失图像的信息。此外,向上采样和向下采样不是互逆的操作,经过两种操作后,是无法恢复原始图像的。

写到这里,第一部分图像处理基础知识介绍完毕。该部分包括10篇文章,分别是图像处理基础知识和OpenCV配置;OpenCV入门详解(显示读取修改及保存图像);OpenCV绘制各类几何图形;图像算术与逻辑运算详解;图像融合处理和ROI区域绘制;图像几何变换(平移、缩放、旋转、镜像、仿射、透视);图像量化处理;图像采样处理和图像金字塔处理。这些基础知识是我们开启图像处理系列分享的基础,希望大家一定要主动完成文章中的所有代码。同时,如果您是一名初学者或学生,可以尝试学习该系列文章,既能提升您的编程兴趣,又能帮助您完成实战性的技能提升。接下来我们进入第二部分——图像运算和图像增强,进一步深入介绍图像处理相关知识点。

最近日更,为了感谢读者。同时感谢在求学路上的同行者,不负遇见,勿忘初心。图像处理系列主要包括三部分,分别是:

在这里插入图片描述

在这里插入图片描述

请添加图片描述

祝大家新年快乐,虎年大吉,阖家幸福,万事如意,小珞珞给大家拜年了。亲情是真的很美,很治愈。希望小珞珞和他妈妈能开心每一天,全家人身体健康。小珞珞这小样子可爱极了,爱你们喔!

在这里插入图片描述

感谢在求学路上的同行者,不负遇见,勿忘初心。

感恩能与大家在华为云遇见!
希望能与大家一起在华为云社区共同成长,原文地址:https://blog.csdn.net/Eastmount/article/details/122868296

(By:娜璋之家 Eastmount 2022-04-25 夜于武汉)


参考文献:

  • [1]冈萨雷斯著. 数字图像处理(第3版)[M]. 北京:电子工业出版社,2013.
  • [2]Eastmount. [Python图像处理] 三十.图像量化及采样处理万字详细总结[EB/OL]. (2020-11-10). https://blog.csdn.net/Eastmount/article/details/109605161.
  • [3]Eastmount. [数字图像处理] 三.MFC实现图像灰度、采样和量化功能详解[EB/OL]. (2015-05-28). https://blog.csdn.net/eastmount/article/details/46010637.
