一.OpenCV常见数据类型

OpenCV是一个轻量级高效的跨平台计算机视觉库,实现了图像处理和计算机视觉方面的多种通用算法。所谓的图像可以理解为一个数组,图像处理就是对数组的处理。首先,本文将介绍OpenCV中常见的数据类型,包括点Point类、颜色Scalar类、尺寸Size类、矩形Rect类、矩阵Mat类[1-2]。

1.点Point

表示二维坐标系中的点,含x和y。其示例如下:

#OpenCV示例
Point p; p.x=1, p.y=2;
Point p=Point(1, 2);

#Python示例
points_list = [(160, 160), (136, 160)]

2.颜色Scalar

包含四个元素的数组,设置像素值RGB三通道,第四个参数可忽略。其示例如下:

#OpenCV示例 BGR三分量
Scalar(b, g, r);

#Python示例
(0, 0, 255)

3.尺寸Size

它和Point相似,主要成员包括height和width。其示例如下:

#OpenCV示例
Size(5, 5);
Size_(_Tp _width, _Tp _height);

#Python示例
width, height = img.shape

4.矩形Rect

Rect类称为矩形类,包含Point类的成员x和y(代表矩形左上角的坐标)和Size类的成员width和height(代表矩形的大小)。其示例如下:

#OpenCV示例
Rect rect = rect1 & rect2;    #求两矩形交集
Rect rect = rect1 | rect2;    #求两矩形并集
Rect rectShift = rect + point;  #矩形平移
Rect rect = rect1 + size;     #矩形缩放

#Python示例
cv2.rectangle(img, (20,20), (150,250), (255,0,0), 2)

5.矩阵Mat

通用的矩阵类,用来创建和操作多维矩阵。其示例如下:

#OpenCV示例
Mat M(3,2, CV_8UC3, Scalar(0,0,255));

#Python示例
np.zeros((256,256,3), np.uint8)

二.OpenCV读取与显示图像

在OpenCV2中,图像的读取和显示是最简单的两句代码,它们通过imread()和imshow()函数实现[3]。OpenCV读取图像的imread()函数原型如下,它将从指定的文件加载图像并返回矩阵,如果无法读取图像(因为缺少文件、权限不正确、格式不支持或图像无效等),则返回空矩阵(Mat::data==NULL)。

  • retval = imread(filename[, flags])
    – filename表示需要载入的图片路径名,其支持Windows位图、JPEG文件、PNG图片、便携文件格式、Sun rasters光栅文件、TIFF文件、HDR文件等。
  • flags为int类型,表示载入标识,它指定一个加载图像的颜色类型,默认值为1。其中cv2.IMREAD_UNCHANGED表示读入完整图像或图像不可变,包括alpha通道;cv2.IMREAD_GRAYSCALE表示读入灰度图像;cv2.IMREAD_COLOR表示读入彩色图像,默认参数,忽略alpha通道。

OpenCV中显示图像调用imshow()函数,它将在指定窗口中显示一幅图像,窗口会自动调整为图像大小,其原型如下所示:

  • imshow(winname, mat)
    – winname表示窗口的名称
    – mat表示要显示的图像

下面是第一个示例程序,主要用于读取和加载经典的“Lena”图像。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2

#读取图片
img = cv2.imread("Lena.png")

#显示图像
cv2.imshow("Demo", img)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

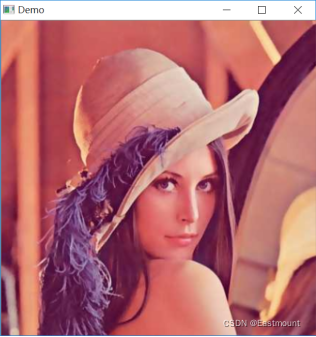

输出结果如图2-1所示:

在这里插入图片描述

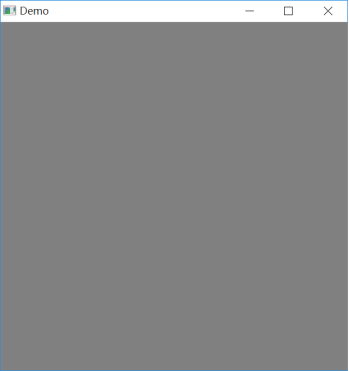

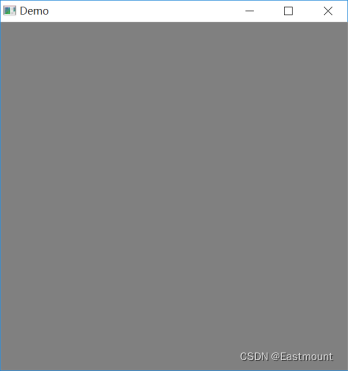

需要注意,在图像显示过程中,如果代码中没有waitKey(0)函数,其运行结果可能会出现错误,加载一幅灰色的图像,如图2-2所示。

在这里插入图片描述

因此,在显示图像过程中,通常还会调用两个操作窗口的函数,它们分别是waitKey()和destroyAllWindows()。

  • retval = waitKey([, delay])
    – 键盘绑定函数,共一个参数delay,表示等待的毫秒数,看键盘是否有输入,返回值为ASCII值。如果其参数为0,则表示无限期的等待键盘输入;参数大于0表示等待delay毫秒;参数小于0表示等待键盘单击。

  • destroyAllWindows()
    – 该函数可以轻易删除所有建立的窗口。如果你想删除特定的窗口可以使用 cv2.destroyWindow(),并在括号内输入要删除的窗口名。

同时,可以设置加载图像后无限期等待,直到输入指定的按键才退出窗口,如下面的代码需要输入ESC才退出。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2

#读取图片
img = cv2.imread("Lena.png")

#显示图像
cv2.imshow("Demo", img)

#无限期等待输入
k=cv2.waitKey(0)

#如果输入ESC按键退出
if k==27:
    cv2.destroyAllWindows()

此外,在对比实验中,我们通常需要显示多张图片,此时可以调用NumPy和Matplotlib库辅助完成[4],具体实现过程如下所示。

  • NumPy(Numeric Python)是Python提供的数值计算扩展包,拥有高效的处理函数和数值编程工具,主要用于科学计算,如矩阵数据类型、线性代数、矢量处理等。
  • Matplotlib是Python强大的数据可视化工具和2D绘图库,常用于创建海量类型的2D图表和一些基本的3D图表,类似于MATLAB和R语言。Matplotlib提供了一整套和Matlab相似的命令API,十分适合交互式地进行制图,而且也可以方便地将它作为绘图控件,嵌入GUI应用程序中。Matplotlib是一名神经生物学家John D. Hunter博士于2007年创建,函数设计上参考了Matlab,现在在Python的各个科学计算领域都得到了广泛应用。

该程序是调用cv2.imread()函数分别读取四张图片,并转换为RGB颜色空间,接着通过for循环分别设置各子图对应的图像、标题及坐标轴名称,其中plt.subplot(2,2)表示生成2×2张子图。

# -*- coding: utf-8 -*-
# By:Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取图像
img1 = cv2.imread('lena.png')
img1 = cv2.cvtColor(img1, cv2.COLOR_BGR2RGB)

img2 = cv2.imread('xluo.png')
img2 = cv2.cvtColor(img2, cv2.COLOR_BGR2RGB)

img3 = cv2.imread('flower.png')
img3 = cv2.cvtColor(img3, cv2.COLOR_BGR2RGB)

img4 = cv2.imread('huawei.png')
img4 = cv2.cvtColor(img4, cv2.COLOR_BGR2RGB)

#显示四张图像
titles = ['lena', 'people', 'flower', 'huawei']
images = [img1, img2, img3, img4]
for i in range(4):
   plt.subplot(2, 2, i+1), plt.imshow(images[i], 'gray')
   plt.title(titles[i])
   plt.xticks([]),plt.yticks([])
plt.show()

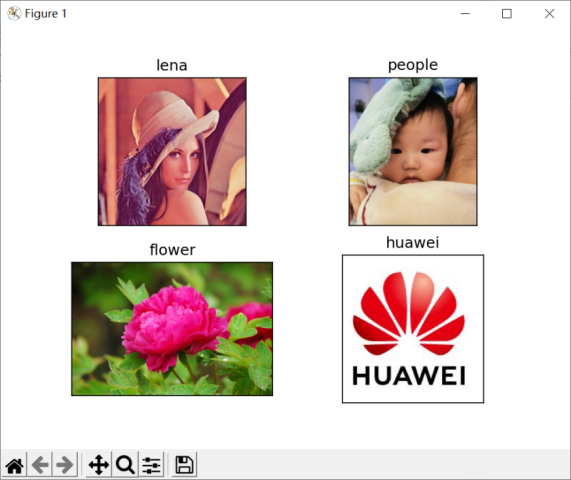

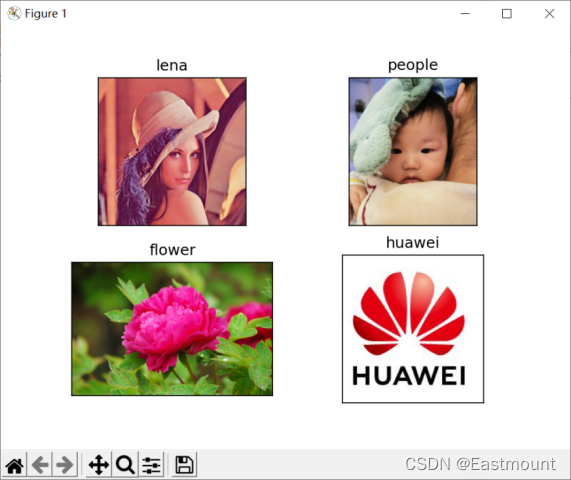

输出如图2-3所示,它显示了四幅图像。在图像处理对比中,同时对比多种算法的处理效果是非常重要的手段之一。

在这里插入图片描述


三.OpenCV像素处理

OpenCV中读取图像的像素值可以直接通过遍历图像的位置实现,如果是灰度图像则返回其灰度值,如果是彩色图像则返回蓝色(B)、绿色(G)、红色(G)三个分量值。其示例如下:

  • 灰度图像:返回值 = 图像[位置参数]
    示例:test=img[88,42]

  • 彩色图像:返回值 = 图像[位置元素, 0 | 1 | 2 ]获取BGR三个通道像素
    示例:blue=img[88,142,0] green=img[88,142,1] red=img[88,142,2]

当需要修改图像中的像素时,则定位指定像素并直接赋新像素值即可,彩色图像需要依次给三个分量赋值。如下列代码所示。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2

#读取图片
img = cv2.imread("Lena.png")

#读取像素
test = img[88,142]
print("读取的像素值:", test)

#修改像素
img[88,142] = [255, 255, 255]
print("修改后的像素值:", test)

#分别获取BGR通道像素
blue = img[88,142,0]
print("蓝色分量", blue)
green = img[88,142,1]
print("绿色分量", green)
red = img[88,142,2]
print("红色分量", red)

#显示图像
cv2.imshow("Demo", img)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

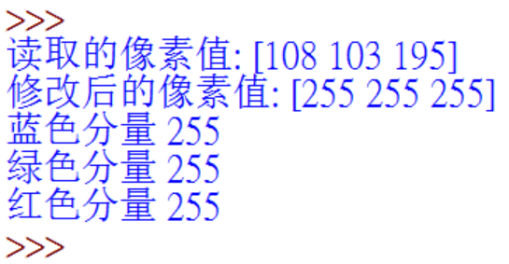

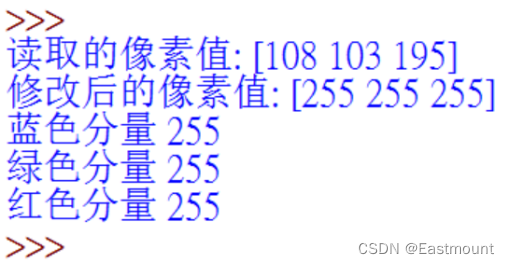

读取的像素值及修改后的像素值结果如图2-4所示。

在这里插入图片描述

下面代码是将100到200行、150到250列的像素区域设置为白色的效果。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2

#读取图片
img = cv2.imread("Lena.png")

#该区域设置为白色
img[100:200, 150:250] = [255,255,255]

#显示图像
cv2.imshow("Demo", img)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

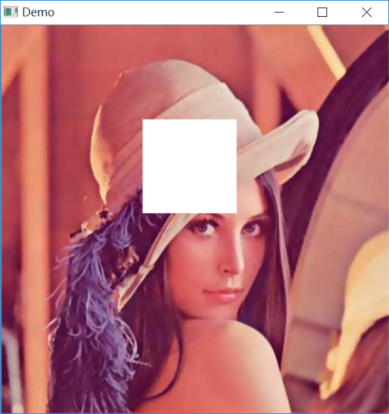

图2-5是最终显示的效果图,它将img[100:200, 150:250] 区域显示为白色。

在这里插入图片描述


四.NumPy像素处理

前面是直接读取和修改图像像素的方法,下面讲解通过NumPy库读取像素和修改像素的方法。NumPy是Python提供的数值计算扩展包,拥有高效的处理函数和数值编程工具,Array是NumPy库中最基础的数据结构,表示数组。NumPy可以很方便地创建各种不同类型的多维数组,并且执行一些基础操作。

在图像处理中,NumPy读取像素调用item()函数实现,修改像素调用itemset()实现,其原型如下所示[5]。使用Numpy进行像素读取,调用方式如下:

  • 返回值 = 图像.item(位置参数)
    例如:blue = img.item(78, 100, 0)

使用Numpy的itemset函数修改像素,调用方式如下:

  • 图像.itemset(位置, 新值)
    例如:img.itemset((88,99), 255)

最终实现代码如下所示。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2
import numpy

#读取图片
img = cv2.imread("Lena.png")
print(type(img))

#Numpy读取像素
print(img.item(78, 100, 0))
print(img.item(78, 100, 1))
print(img.item(78, 100, 2))

#Numpy修改像素
img.itemset((78, 100, 0), 100)
img.itemset((78, 100, 1), 100)
img.itemset((78, 100, 2), 100)
print(img.item(78, 100, 0))
print(img.item(78, 100, 1))
print(img.item(78, 100, 2))

输出结果如下所示,原始图像BGR像素值为88、84、196,修改后的像素值为100、100、100。

<class 'numpy.ndarray'>
88
84
196
100
100
100

五.OpenCV创建图像

由于在OpenCV2中没有CreateImage函数,如果需要创建图像,则需要使用Numpy库函数实现。如下述代码,调用np.zeros()函数创建空图像,创建的新图像使用Numpy数组的属性来表示图像的尺寸和通道信息,其中参数img.shape表示原始图像的形状,np.uint8表示类型。

  • emptyImage = np.zeros(img.shape, np.uint8)

例如img.shape为(500, 300, 3),它表示500×300像素的图像,3表示这是一个RGB图像。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2
import numpy as np

#读取图片
img = cv2.imread("Lena.png")

#创建空图像
emptyImage = np.zeros(img.shape, np.uint8)

#显示图像
cv2.imshow("Demo", emptyImage)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

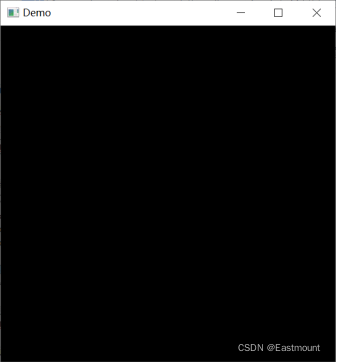

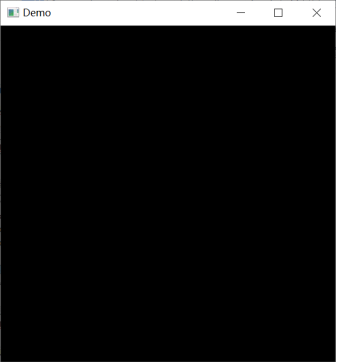

显示结果如图2-6所示,这是一幅新创建的“空白”图像。

在这里插入图片描述


六.OpenCV复制图像

复制原有图像来获取一幅新图像,可以调用copy()函数实现。

  • emptyImage2 = img.copy()

下述代码实现了图像的创建和复制功能。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2
import numpy as np

#读取图片
img = cv2.imread("Lena.png")

#创建空图像
emptyImage = np.zeros(img.shape, np.uint8)

#复制图像
emptyImage2 = img.copy()

#显示图像
cv2.imshow("Demo1", img)
cv2.imshow("Demo2", emptyImage)
cv2.imshow("Demo3", emptyImage2)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

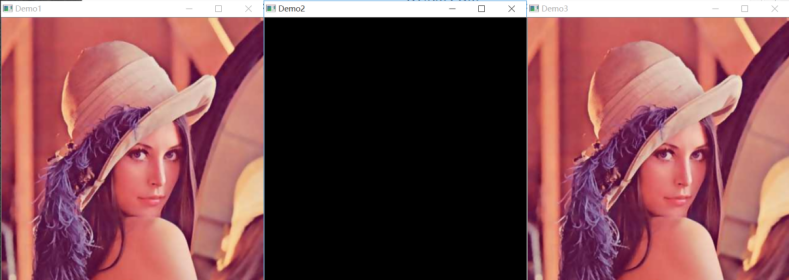

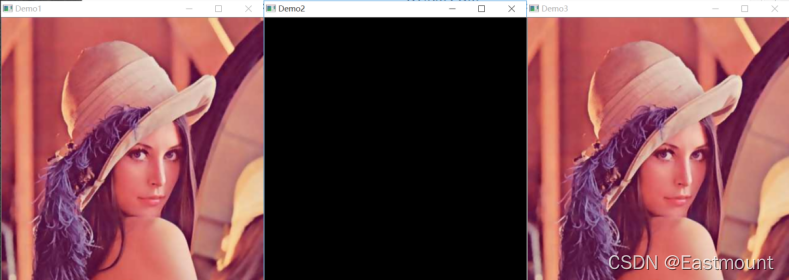

最终输出结果如图2-7所示,Demo1表示原始图像,Demo2表示创建的空白图像,Demo3表示复制的图像。

在这里插入图片描述


七.OpenCV保存图像

在OpenCV中,输出图像到文件使用的函数为imwrite(),其函数原型如下:

  • retval = imwrite(filename, img[, params])
    – filename表示要保存的路径及文件名
    – img表示图像矩阵
    – params表示特定格式保存的参数编码,默认值为空。对于JPEG图片,该参数(cv2.IMWRITE_JPEG_QUALITY)表示图像的质量,用0-100的整数表示,默认值为95。对于PNG图片,该参数(cv2.IMWRITE_PNG_COMPRESSION)表示的是压缩级别,从0到9,压缩级别越高,图像尺寸越小,默认级别为3。对于PPM、PGM、PBM图片,该参数表示一个二进制格式的标志(cv2.IMWRITE_PXM_BINARY)[2]。注意,该类型为Long,必须转换成int。

下面是一个调用imwrite()函数输出图像到指定的文件的代码。

# -*- coding:utf-8 -*-
# By:Eastmount
import cv2
import numpy as np

#读取图像
img = cv2.imread("Lena.png")

#显示图像
cv2.imshow("Demo", img)

#保存图像
cv2.imwrite("dst1.jpg", img, [int(cv2.IMWRITE_JPEG_QUALITY), 5])
cv2.imwrite("dst2.jpg", img, [int(cv2.IMWRITE_JPEG_QUALITY), 100])
cv2.imwrite("dst3.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 0])
cv2.imwrite("dst4.png", img, [int(cv2.IMWRITE_PNG_COMPRESSION), 9])

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

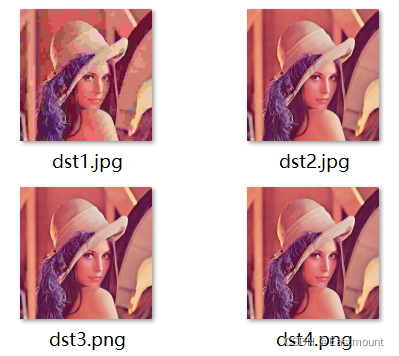

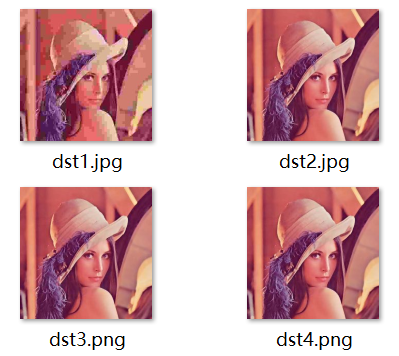

原始图像“Lena.jpg”为222KB,调用imwrite()函数输出保存的图像共四张,如图2-8所示,其中“dst1.jpg”被压缩,大小为4.90KB,“dst2.jpg”图像大小为99.1KB,“dst3.png”大小为499KB,“dst4.png”大小为193KB。

在这里插入图片描述


八.总结

写到这里,这篇文章就介绍结束。本文详细介绍了OpenCV图像处理的基础用法,包括图像读取、显示、像素处理、创建、复制、写入和保存。通过这篇文章,初学者将学会基本的图像处理操作,代码比较简单,但希望大家一定要自己动手实现所有代码和案例,只有不断实践才能提升。

感谢在求学路上的同行者,不负遇见,勿忘初心。

感恩能与大家在华为云遇见!
希望能与大家一起在华为云社区共同成长,原文地址:https://blog.csdn.net/Eastmount/article/details/122654530

(By:娜璋之家 Eastmount 2022-02-28 夜于武汉)


参考文献:

  • [1] 冈萨雷斯. 数字图像处理(第3版)[M]. 北京:电子工业出版社, 2013.
  • [2] 阮秋琦. 数字图像处理学(第3版)[M]. 北京:电子工业出版社,2008.
  • [3] Eastmount. [Python图像处理] 一.图像处理基础知识及OpenCV入门函数[EB/OL]. (2018-08-16). https://blog.csdn.net/Eastmount/article/details/81748802.
  • [4] 杨秀璋, 颜娜. Python网络数据爬取及分析从入门到精通(分析篇)[M]. 北京:北京航天航空大学出版社, 2018.
  • [5] Eastmount. [Python图像处理] 二.OpenCV+Numpy库读取与修改像素[EB/OL]. (2018-08-28). https://blog.csdn.net/eastmount/article/details/82120114.
