【 MATLAB 】 WLLS algorithm Simulation of TOA - Based Positioning

仿真的条件与之前讲解非线性算法之牛顿——拉夫森算法时候的仿真条件一致。从下面的定位示意图中也能看出来，测量站的位置以及个数，以及目标位置。

测量站的位置：x1 = [0,0];x2 = [0,10];x3 = [10,0];x4 = [10,10];

目标的真实位置：x=[2,3].

信噪比正常定义，设定为30dB，从下图的定位示意图中可以看出，基本可以定位，因为估计出来的目标位置与目标真实位置基本重合，但存在一定的误差。这就要求我们去分析误差，看看什么样的误差我们能够接受，对应的信噪比是多少？

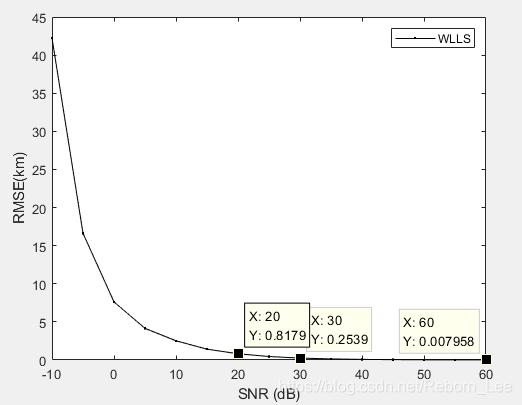

从下图的定位误差分析图中可以看出，信噪比为20dB时候的定位误差达到了817m，信噪比为30dB时候的定位误差为253m，这与之前的非线性方法相比，定位误差不相上下，但是与lls方法相比，定位误差小了一些，说明WLLS算法确实定位准确呀。

为了方便使用，可以将WLLS算法编写成一个函数：














      function x = wlls(X,r,sigma2)













      % WLLS algorithm













      % --------------------------------













      % x = wlls(X,r,sigma2);













      % x = 2D position estimate













      % X = matrix for receiver positions













      % r = TOA measurement vector













      % sigma2 = noise variance vector













      %


























      L = size(X,2); % number of receivers













      A = [-2*X' ones(L,1)];













      b = r.^2-sum(X'.^2,2);













      W = 1/4*diag(1./(sigma2.*r.^2));













      p = pinv(A'*W*A)*A'*W*b;













      x= [p(1) ; p(2)];
