【 MATLAB 】z 变换中的卷积与解卷积

关于卷积的博文，之前也写过几篇：

【 MATLAB 】conv 函数介绍（卷积和多项式乘法）

【 MATLAB 】两个序列的卷积和运算的MATLAB实现（1）

【 MATLAB 】两个序列的卷积和运算的MATLAB实现（2）

今天在z变换的应用场景中再写一篇，另外加上另外一个知识点解卷积deconv。

【 MATLAB 】deconv 函数介绍

z变换的卷积性质为：

例题1：

设

求：














      clc













      clear













      close all


























      n1 = 0:2;













      x1 = [2,3,4];













      n2 = 0:3;













      x2 = [3,4,5,6];


























      n3 = min(n1)+min(n2):max(n1)+max(n2);













      x3 = conv(x1,x2)

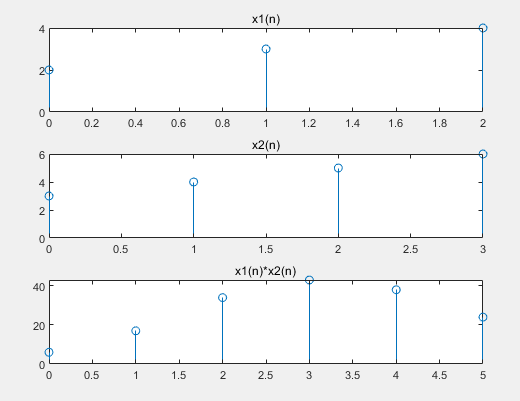

      subplot(3,1,1);













      stem(n1,x1);













      title('x1(n)');


























      subplot(3,1,2);













      stem(n2,x2);













      title('x2(n)');


























      subplot(3,1,3);













      stem(n3,x3);













      title('x1(n)*x2(n)');





卷积后的下标也可以表示成：














      n3b = n1(1) + n2(1);













      n3e = n1(length(x1)) + n2(length(x2));













      n3 = n3b:n3e;













      % n3 = min(n1)+min(n2):max(n1)+max(n2);













      x3 = conv(x1,x2)





x3 =

     6    17    34    43    38    24

所以，

[p,r]=deconv(x3,x1)
rlogic = (r == 0)
plogic=(p == x2)

继续运行这三条语句可得：

p =

     3     4     5     6

r =

     0     0     0     0     0     0

rlogic =

  1×6 logical 数组

   1   1   1   1   1   1

plogic =

  1×4 logical 数组

   1   1   1   1
可见p = x2，这就是解卷积，也就是 p = x3 / x1 = x2;

例题2：

设

求：

直接给出MATLAB脚本：














      clc













      clear













      close all


























      n1 = -1:1;













      x1 = [1,2,3];













      n2 = -2:1;













      x2 = [2,4,3,5];


























      n3b = n1(1) + n2(1);













      n3e = n1(length(x1)) + n2(length(x2));













      n3 = n3b:n3e













      % n3 = min(n1)+min(n2):max(n1)+max(n2);













      x3 = conv(x1,x2)

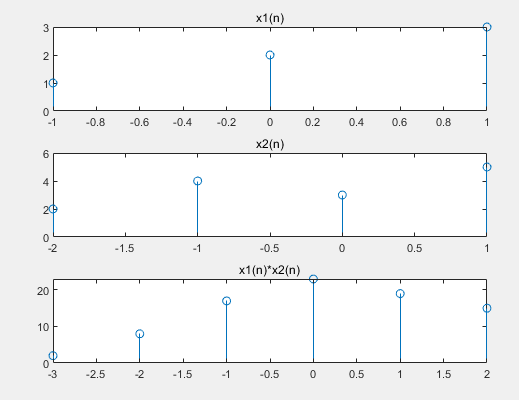

      subplot(3,1,1);













      stem(n1,x1);













      title('x1(n)');


























      subplot(3,1,2);













      stem(n2,x2);













      title('x2(n)');


























      subplot(3,1,3);













      stem(n3,x3);













      title('x1(n)*x2(n)');


























      [x2,r]=deconv(x3,x1)


















n3 =

    -3    -2    -1     0     1     2

x3 =

     2     8    17    23    19    15

x2 =

     2     4     3     5

r =

     0     0     0     0     0     0
