分水岭算法进行图像分割

        分水岭分割方法，是一种基于拓扑理论的数学形态学的分割方法，其基本思想是把图像看作是测地学上的拓扑地貌，图像中每一点像素的灰度值表示该点的海拔高度，每一个局部极小值及其影响区域称为集水盆，而集水盆的边界则形成分水岭。分水岭的概念和形成可以通过模拟浸入过程来说明。在每一个局部极小值表面，刺穿一个小孔，然后把整个模型慢慢浸入水中，随着浸入的加深，每一个局部极小值的影响域慢慢向外扩展，在两个集水盆汇合处构筑大坝，即形成分水岭。














      import numpy as np













      import cv2













      from matplotlib import pyplot as plt


























      img = cv2.imread('molecule.png')













      gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)













      ret, thresh = cv2.threshold(gray,0,255,cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)


























      kernel = np.ones((3,3),np.uint8)













      opening = cv2.morphologyEx(thresh,cv2.MORPH_OPEN,kernel, iterations = 2)


























      # sure background area













      sure_bg = cv2.dilate(opening,kernel,iterations=3)


























      # Finding sure foreground area













      dist_transform = cv2.distanceTransform(opening,cv2.DIST_L2,5)













      ret, sure_fg = cv2.threshold(dist_transform,0.7*dist_transform.max(),255,0)


























      # Finding unknown region













      sure_fg = np.uint8(sure_fg)













      unknown = cv2.subtract(sure_bg,sure_fg)


























      # Marker labelling













      ret, markers = cv2.connectedComponents(sure_fg)


























      # Add one to all labels so that sure background is not 0, but 1













      markers = markers+1


























      markers[unknown==255] = 0













      markers = cv2.watershed(img,markers)













      img[markers == -1] = [255,0,0]


























      plt.imshow(img)













      plt.show()





原图

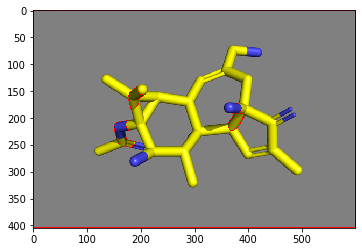

输出图
