【图像分割】基于matlab分水岭算法图像分割【含Matlab源码 390期】

一、图像分割简介

理论知识参考：【基础教程】基于matlab图像处理图像分割【含Matlab源码 191期】

二、部分源代码

clear, close all;
clc;
%1.读取图像并求取图像的边界。

rgb = imread('tree.jpeg');%读取原图像
I = rgb2gray(rgb);%转化为灰度图像
figure; subplot(121)%显示灰度图像
imshow(I)
text(732,501,'Image courtesy of Corel','FontSize',7,'HorizontalAlignment','right')
hy = fspecial('sobel');%sobel算子,应用sobel算子锐化图像
hx = hy';
Iy = imfilter(double(I), hy, 'replicate');%滤波求y方向边缘
Ix = imfilter(double(I), hx, 'replicate');%滤波求x方向边缘
gradmag = sqrt(Ix.^2 + Iy.^2);%求摸
subplot(122); imshow(gradmag,[]), %显示梯度
title('Gradient magnitude (gradmag)')

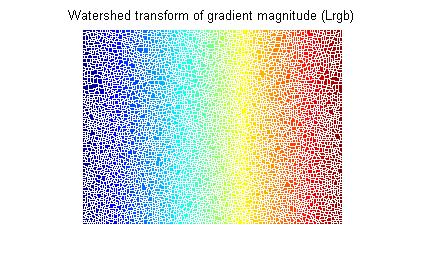

%2. 直接使用梯度模值进行分水岭算法：（往往会存在过的分割的情况，效果不好）

L = watershed(gradmag);%直接应用分水岭算法
Lrgb = label2rgb(L);%转化为彩色图像
figure; imshow(Lrgb), %显示分割后的图像
title('Watershed transform of gradient magnitude (Lrgb)')%过分割现象

%3.分别对前景和背景进行标记：本例中使用形态学重建技术对前景对象进行标记，首先使用开操作，开操作之后可以去掉一些很小的目标。
%开和闭这两种运算可以除去比结构元素小的特定图像细节，同时保证不产生全局几何失真。
%开运算可以把比结构元素小的突刺滤掉，切断细长搭接而起到分离作用；
%闭运算可以把比结构元素小的缺口或孔填充上，搭接短的间断而起到连接作用。
se = strel('disk', 4);%圆形结构元素,STREL('disk',R,N),R is the specified radius, When N is greater than 0, the disk-shaped structuring
                       %element is approximated by a sequence of N

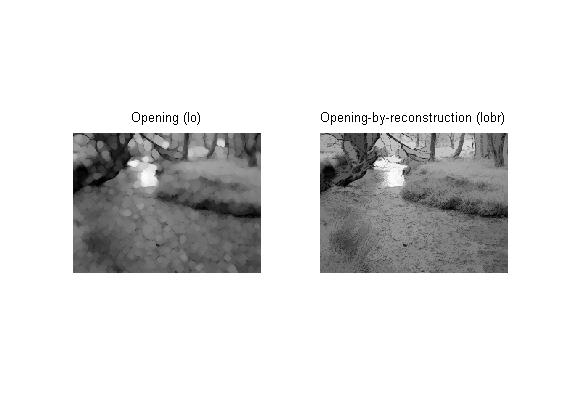

Io = imopen(I, se);%形态学开操作
figure; subplot(121)
imshow(Io), %显示执行开操作后的图像
title('Opening (Io)')
Ie = imerode(I, se);%对图像进行腐蚀，基本参数：待处理的输入图像以及结构元素对象
Iobr = imreconstruct(Ie, I);%形态学重建
subplot(122); imshow(Iobr), %显示重建后的图像
title('Opening-by-reconstruction (Iobr)')

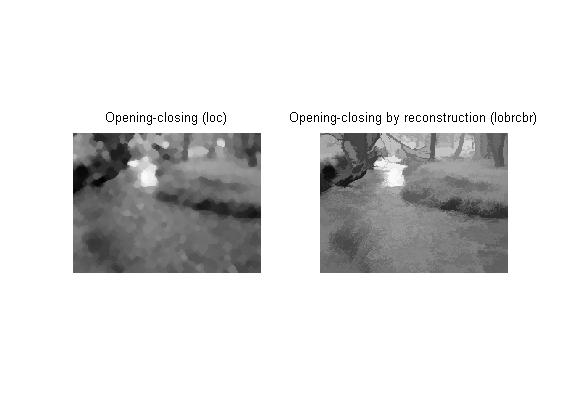

Ioc = imclose(Io, se);%形态学关操作，首先膨胀,然后腐蚀,两个操作使用同样的结构元素
figure; subplot(121)
imshow(Ioc), %显示关操作后的图像
title('Opening-closing (Ioc)')
Iobrd = imdilate(Iobr, se);%对图像进行膨胀，基本参数：待处理的输入图像和结构元素对象。
Iobrcbr = imreconstruct(imcomplement(Iobrd), ...
    imcomplement(Iobr));%形态学重建
Iobrcbr = imcomplement(Iobrcbr);%图像求反
subplot(122); imshow(Iobrcbr), %显示重建求反后的图像,figure4
title('Opening-closing by reconstruction (Iobrcbr)')
%As you can see by comparing Iobrcbr with Ioc,
%reconstruction-based opening and closing are more
%effective than standard opening and closing at removing
%small blemishes without affecting the overall
%shapes of the objects. Calculate the regional maxima
%of Iobrcbr to obtain good foreground markers.

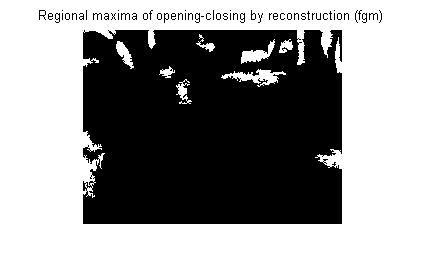

fgm = imregionalmax(Iobrcbr);%局部极大值
figure; imshow(fgm), %显示重建后局部极大值图像,figure5
title('Regional maxima of opening-closing by reconstruction (fgm)')

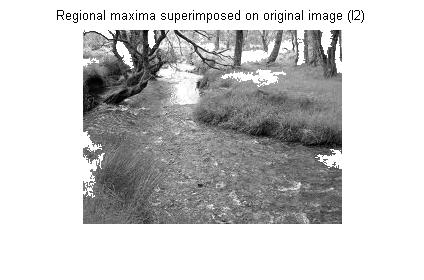

I2 = I; %前景标记图与原图叠加
I2(fgm) = 255;%局部极大值处像素值设为255
figure; imshow(I2), %在原图上显示极大值区域,figure6
title('Regional maxima superimposed on original image (I2)')
se2 = strel(ones(3,3));%结构元素
fgm2 = imclose(fgm, se2);%关操作
fgm3 = imerode(fgm2, se2);%腐蚀
fgm4 = bwareaopen(fgm3, 20);%开操作
I3 = I;
I3(fgm4) = 255;%前景处设置为255
figure; subplot(121)
imshow(I3)%显示修改后的极大值区域,figure7
title('Modified regional maxima')
bw = im2bw(Iobrcbr, graythresh(Iobrcbr));%转化为二值图像
subplot(122); imshow(bw), %显示二值图像,figure7
title('Thresholded opening-closing by reconstruction')

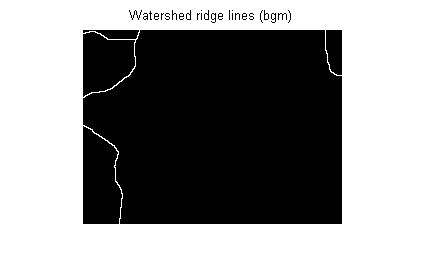

%4. 进行分水岭变换并显示：

D = bwdist(bw);%计算距离
DL = watershed(D);%分水岭变换
bgm = DL == 0;%求取分割边界






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

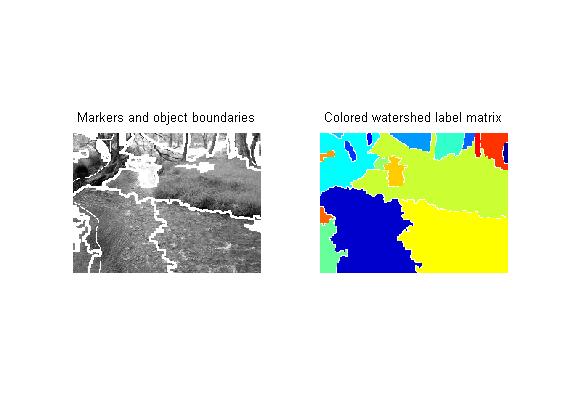

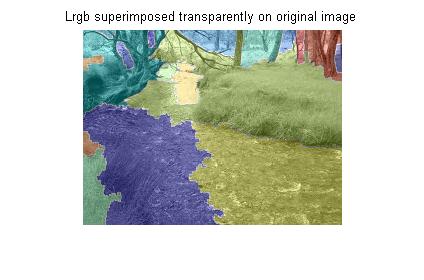

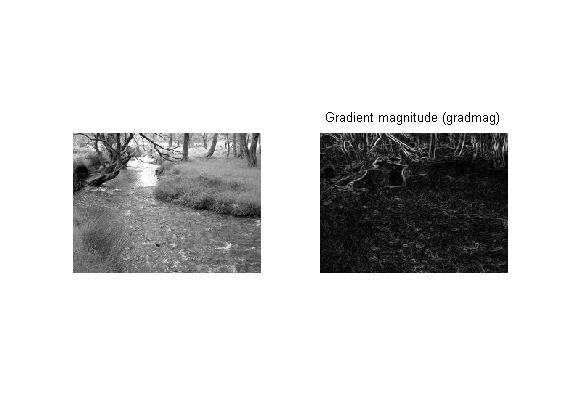

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
[5]赵勇,方宗德,庞辉,王侃伟.基于量子粒子群优化算法的最小交叉熵多阈值图像分割[J].计算机应用研究. 2008,(04)
