一、线性卷积计算 案例二



给定如下两个序列 :

x ( n ) = { 3 , 4 , 5 } [ − 2 , 0 ] x(n) = \{ 3 , 4, 5 \}_{[-2,0]} x(n)={3,4,5}[2,0]

h ( n ) = { 1 , 2 , 3 , 5 } [ 3 , 6 ] h(n) = \{ 1 , 2 , 3 , 5\}_{[3,6]} h(n)={1,2,3,5}[3,6]

y ( n ) = x ( n ) ∗ h ( n ) y(n) = x(n) * h(n) y(n)=x(n)h(n) ;

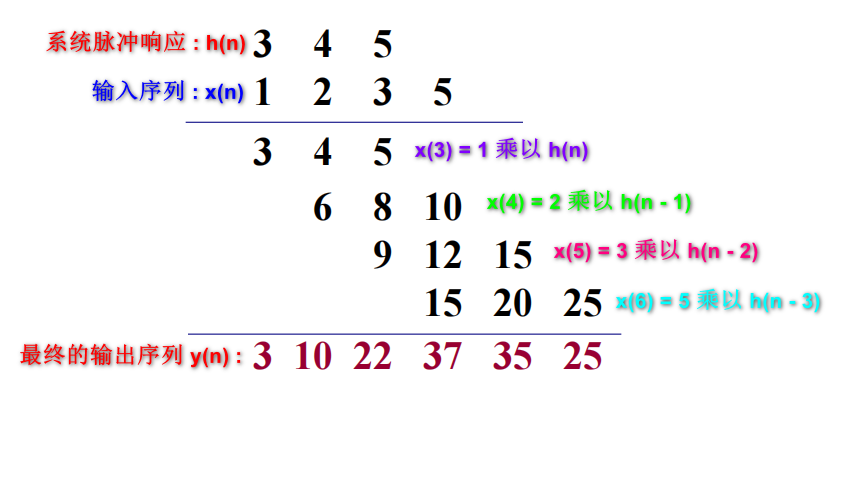

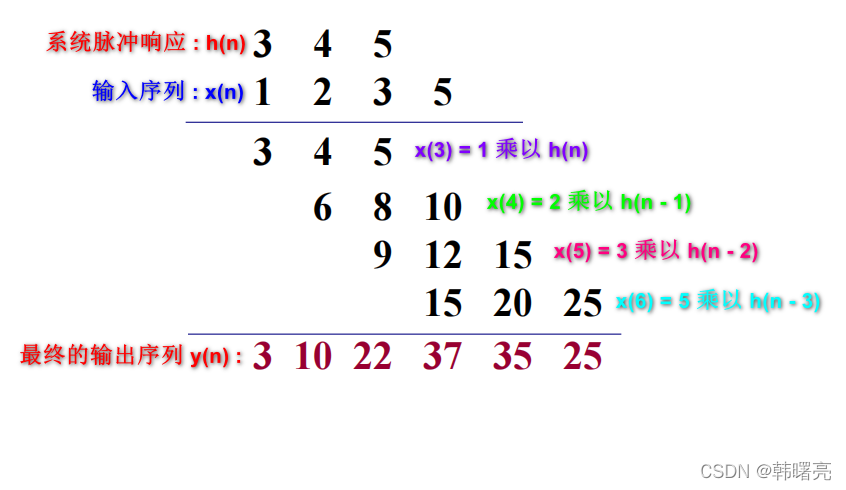

计算过程如下 :
在这里插入图片描述

最终计算的输出结果 :

y ( n ) = { 3 , 10 , 22 , 34 , 31 , 20 } [ 1 , 6 ] y(n) = \{ 3, 10, 22, 34 , 31 , 20 \}_{[1, 6]} y(n)={3,10,22,34,31,20}[1,6]


区间计算 :

其中的 [ 1 , 6 ] [1, 6] [1,6] 区间 , h ( n ) h(n) h(n) 的区间 [ − 2 , 0 ] [-2, 0] [2,0] x ( n ) x(n) x(n) 的区间 [ 3 , 6 ] [3, 6] [3,6] , 相加得来的 :

[ − 2 + 3 , 0 + 6 ] [-2 + 3 , 0 + 6] [2+3,0+6]

最终得到区间 :

[ 1 , 6 ] [1, 6] [1,6]
