飞卡日常进度之鹰眼OV7725的深入熟悉及数据处理

恶补了前面有了基础知识的储备，这下摄像头的征程也就好走了点。

1、鹰眼特性了解

• 鹰眼不是隔行扫描！
• 鹰眼速率可达 150 帧每秒！
• 三十万像素！
• 硬件二值化摄像头，直接输出二值化图像，一次传输 8 个像素，相比与黑白摄像头一次传输一个像素快 8 倍、彩色摄像头两次传输一个像素快 16 倍。
• 假设黑白摄像头每秒传输 30 帧，同样的数据线总线频率下，则野火鹰眼对应的速度是
  30 帧8=240 帧……
  假设彩色摄像头每秒传输 30 帧，同样的数据线总线频率下，则野火鹰眼对应的速度是
  30 帧16=480 帧……

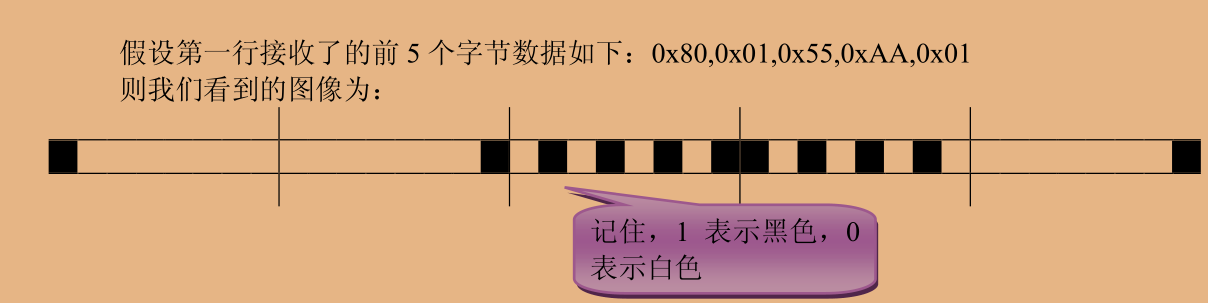

• 8 位数据线一次传输 8 个像素，ov7725 的图像像素先输出则在高位，后输出则低位。

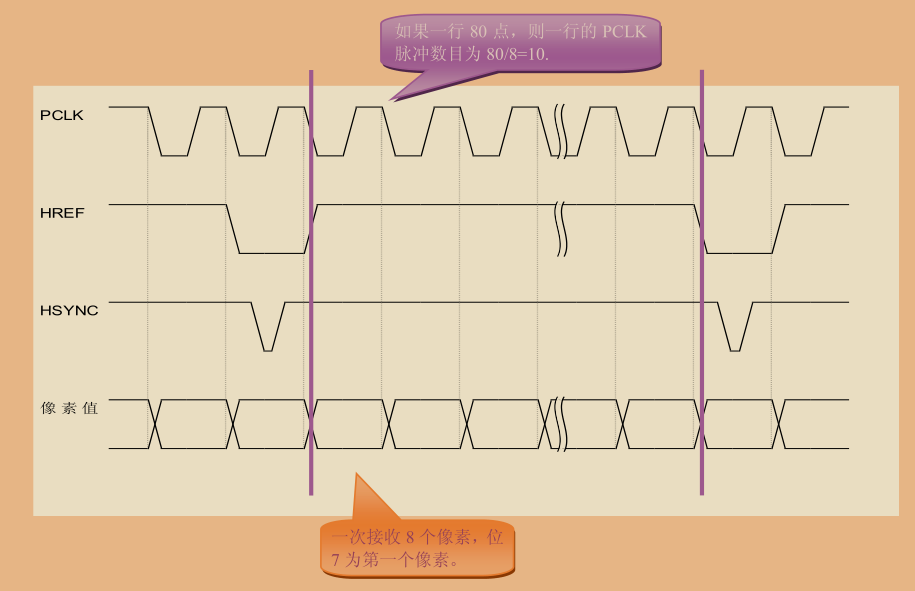

2、鹰眼时序图

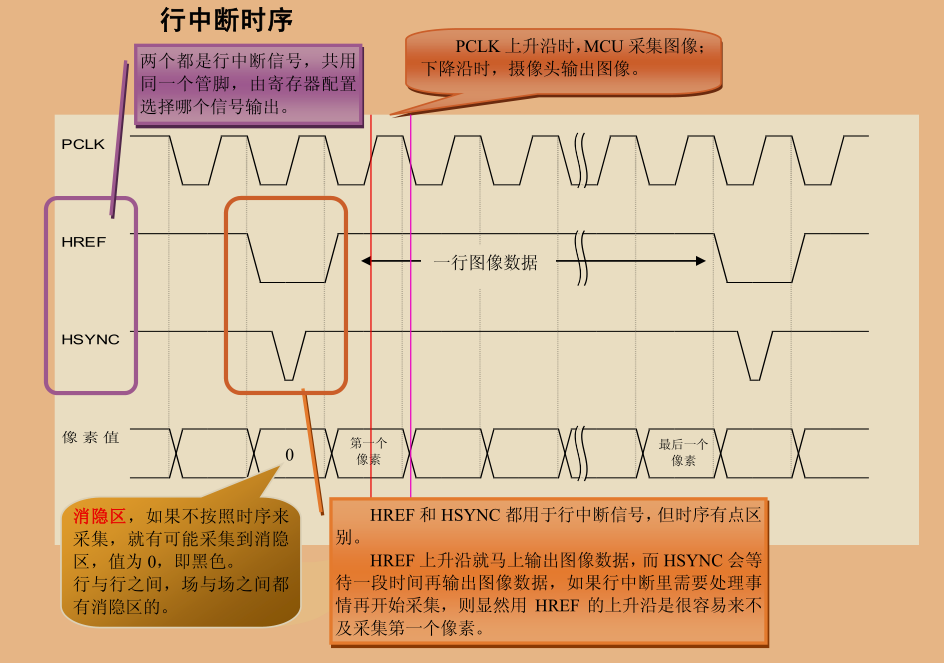

HREF 和 HSYNC 都用于行中断信号，但时序有点区别。
HREF 上升沿就马上输出图像数据，而 HSYNC 会等待一段时间再输出图像数据，如果行中断里需要处理事情再开始采集，则显然用 HREF 的上升沿是很容易来不及采集第一个像素。

3、图像采集思路

①使用 for 循环延时采集

• 需要采集图像时，开场中断
• 场中断来了就开启行中断，关闭场中断
• 行中断里用 for 循环延时采集像素，可以在行中断里添加标志位，部分行不采集，
  即可跨行采集。
• 行中断次数等于图像行数时即可关闭行中断，标志图像采集完毕。

（这种方法是最简单，最多人用，但也是采集图像最不稳定的方法，经常出现消隐区等问题。）

伪代码

  //for 循环延时采集，都是在行中断里采集一行数据
  void Hisr()
  {
	  static uint16 Hn=0; //正在采集的行数

	  //行中断来了延时一下，跳过消隐区
	  DELAY_A();
	  for(i=0;i<每行元素数目;i++)
	  {
		  //采集图像值，并保存在对应的内存数组里
		  port2buff(Hn++,i);

		  //单片机速度较快时，如果不加延时，那么很有可能同一个像素
		  //值采集多次，而且图像右边的像素没采集到，即会出现图像中心偏右。
		  DELAY_B();
	  }
	  Hn++;
  }







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19


② 使用场中断和行中断，DMA 传输

• 需要采集图像时，开场中断
• 场中断来了，开行中断和初始化 DMA 传输
• 行中断来了就设置 DMA 地址，启动 DMA 传输。如果先过滤部分行不采集，则设
  置一个静态变量，每次行中断来了都自加 1，根据值来选择采集或不采集某些行。
• 每个 PCLK 上升沿来了都触发 DMA 传输，把摄像头输出的值读取到内存数组里。
  当触发 n 次（n=图像列数目）后就停止 DMA 传输。
• 行中断次数等于一幅图像的行数，或者等待下一个场中断来临 就结束图像采集，
  关闭行中断和场中断。

(如果不用 DMA 传输，则直接用 for 循环加延时来采集就好，PCLK 也不需要用。不过延时值需要设置合适，不然要不就采集到消隐区，要不就只采集图像的左边部分。)

③ 使用场中断，DMA 传输

• 需要采集图像时，开场中断
• 场中断来了，初始化 DMA 传输，并启动 DMA 传输
• 每个 PCLK 上升沿来了都触发 DMA 传输，把摄像头输出的值读取到内存数组里。
  当触发 n 次（n=图像像素数目）后就停止 DMA 传输。
• DMA 停止传输时触发中断，中断里关闭场中断，图像采集完毕。
  或者等待下一个场中断来临才关闭场中断，标记图像采集完毕

不使用行中断信号，直接 DMA 模块计数来完成一场结束的判断。

4、SCCB

SCCB 是 ov 系列摄像头的控制信号通信的协议，兼容 I2C 协议，与 I2C 协议唯一不同
的是 SCCB 在读时，增加一个总线停止条件（SCCB 信号线需要接上拉电阻，理由与 I2C 一
样）。
ov 系列摄像头的寄存器是 EEPROM，不稳定，数据容易丢失，因此程序每次初始化时
都重新写入寄存器配置。

ov 系列摄像头通常都是配置好默认的参数，但特定的场合需要特定的配置，因此有必
要学习 SCCB 控制摄像头，从而发挥摄像头的最大采集效果。

常见需要修改的寄存器有，PCLK 速率，帧率、图像亮度、对比度、色饱和度、镜像等
功能。

学习方法，一是可以参考山外的例程进行，另外发现一个CSDN大神的博客，也可以参考。<传送门>

5、常见问题汇总

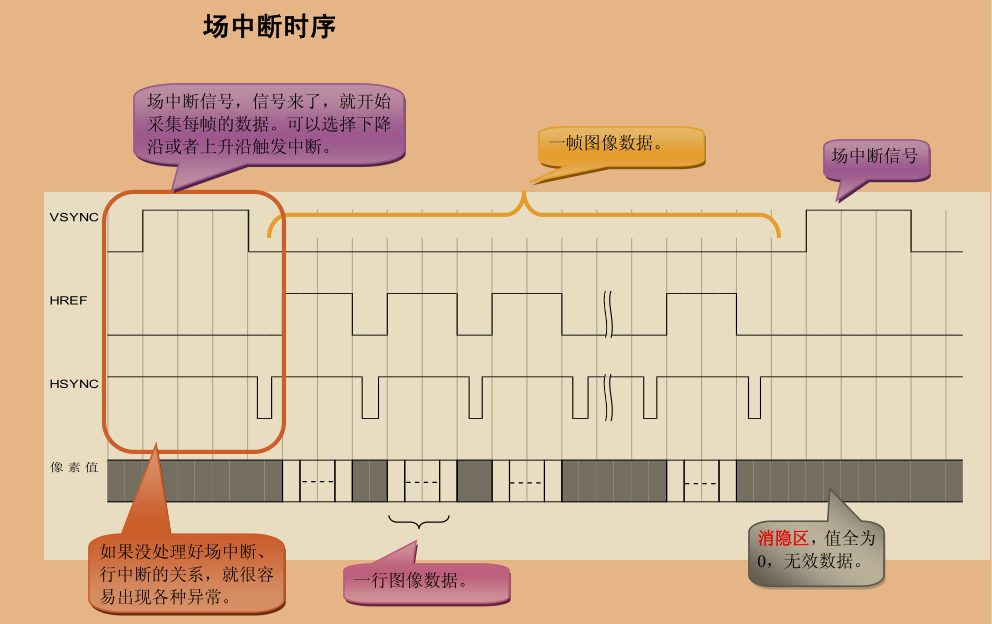

①、 图像分成上下两幅图图像

没处理好场中断信号: 不根据场中断信号来了才开始每帧的采集，就会出现采集到一幅
图片里由上下两幅图片组成：上半幅图是前一帧图像的底部，下半幅图是这帧的顶部图像。
或者场中断来了后，先处理太多东西，然后才开始采集，导致跳过了开头的数据，后续
采集的时候又根据采集的行数来判断是否停止采集，就好采集到下一幅图像的开头

参考帖子：
http://www.znczz.com/forum.php?mod=viewthread&tid=98576
http://www.znczz.com/forum.php?mod=viewthread&tid=24642

②、图像 分成左右两半图像，左 半幅图 是右 半幅图的右边图像。
没处理好行中断，可能行中断来了后处理太多东西才开始采集，然后还是采固定的点数。

③、图像分成左右两半相同的图片，而 图像分成左右两半相同的图片，而 且中间有消隐区
读取行的数目太多，或者中间延时太久，导致读取一行变成的读取两行

参考帖子：
http://www.znczz.com/forum.php?mod=viewthread&tid=98767
http://www.znczz.com/forum.php?mod=viewthread&tid=97071

④、 图像采集没居中，图像中心偏左或偏右了

排除摄像头镜头歪了，或者摄像头芯片焊接歪了的硬件问题外，一般情况下是出现在用
for 循环延时采集上。

  //for 循环延时采集，都是在行中断里采集一行数据
  void Hisr()
  {
	  static uint16 Hn=0; //正在采集的行数

	  //行中断来了延时一下，跳过消隐区
	  DELAY_A();

	  for(i=0;i<每行元素数目;i++)
	  {
		  //采集图像值，并保存在对应的内存数组里
		  port2buff(Hn++,i);

		  //单片机速度较快时，如果不加延时，那么很有可能同一个像素
		  //值采集多次，而且图像右边的像素没采集到，即会出现图像中心偏右。
		  DELAY_B();
	  }

	  Hn++;
  }







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21


如果 DELAY_A()延时值过大，图像左边的部分像素就没采集到，图像中心偏左。
如果 DELAY_A()延时值过小，图像左边就会出现消隐区。HREF 上升沿触发 行中断 就
不需要添加添加 DELAY_A()延时值。

如果 DELAY_B()延时值过大，右边图像就会出现消隐区。当不添加 DELAY_B()还是出
现右边有消隐区时，说明单片机速度太慢，每行采集像素数目太多，可以减少每行采集的数目。
如果 DELAY_B()延时值过小，右边图像没采集到，图像中心偏右

每行元素数目过大，即上面所说的出现右边有消隐区情况。
每行元素数目过小，显然采集图片太窄，影响路况识别。

参考帖子：
http://www.znczz.com/forum.php?mod=viewthread&tid=98644

⑤、图像有四个角落有阴影

镜头与芯片没对正中心，或者芯片焊接歪了。

参考帖子：
http://www.znczz.com/forum.php?mod=viewthread&tid=96179
