女儿情:对于一段音乐进行频率频谱分析

tsinghuazhuoqing 发表于 2022/02/15 22:17:50 2022/02/15
【摘要】 简 介: 对于一段有筷子、饭盒、橡皮筋组成的乐器演奏的音乐进行分析。对于其音节的准确性讨论。可以看出,该乐器在高音所对应的频率节点还是比较准确,但低音中的(6,7,1)相对偏差比较大。令人惊奇的...

简 介: 对于一段有筷子、饭盒、橡皮筋组成的乐器演奏的音乐进行分析。对于其音节的准确性讨论。可以看出,该乐器在高音所对应的频率节点还是比较准确,但低音中的(6,7,1)相对偏差比较大。令人惊奇的是,居然伴音7,4频率点恰到好处,这究竟是什么魔法?

关键词 频谱分析音节

音乐频谱
目 录
Contents
音乐来源
读取和显示声音波形
波形时频联合分布
动态显示波形和频谱
峰值频率
数据频率峰值频率
频率直方图
所有音节频率
总 结



§01乐频谱


1.1 音乐来源

  今天在微信中友人给我发送了一段有趣的视频。这段视频演示了清新优雅的弹拨乐来自于饭盒上的九条橡皮筋,令人不禁感**:慨飞花摘叶皆可伤人,草木竹石均可为剑,诚不我欺也.**

▲ 图1.1.1  浪漫的音乐

▲ 图1.1.1 浪漫的音乐

▲ 图1.1.2 西游记主题曲:女儿情

▲ 图1.1.2 西游记主题曲:女儿情

  剩下的问题就是对这段浪漫的音乐进行分析。

  在 如何从MP4视频文件中抽取MP3音频? 利用 格式工程ffmpeg 软件从朋友圈下载的MP4视频中提取了相应的音频。由于原来的视频中音量比较小,使用 Audacity 软件对音频进行了初步处理,提升了音频数据音量。

1.2 读取和显示声音波形

1.2.1 读取波形代码

  利用下面代码读取波形文件,并进行显示。

import sys,os,math,time
import matplotlib.pyplot as plt
from numpy import *
from scipy.io import wavfile

wavefile = '/home/aistudio/work/wave.wav'
sample_rate,sig = wavfile.read(wavefile)

print("sig.shape: {}".format(sig.shape), "sample_rate: {}".format(sample_rate))

plt.clf()
plt.figure(figsize=(10,6))
plt.plot(sig[:,0])
plt.xlabel("n")
plt.ylabel("wave")
plt.grid(True)
plt.tight_layout()
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19

1.2.2 波形文件参数

  可以看到波形文件的采样率以及双声道数据长度。

sig.shape: (1012608, 2)
sample_rate: 44100



  • 1
  • 2

1.3 波形时频联合分布

1.3.1 处理代码

from scipy import signal

f,t,Sxx = signal.spectrogram(sig[:, 0],
                             fs=sample_rate,
                             nperseg=8192,
                             noverlap=8000,
                             nfft=8192)

thread = 150000
Sxx[where(Sxx >thread)] = thread
startf = 25
endf = 200

plt.clf()
plt.figure(figsize=(15,7))
plt.pcolormesh(t, f[startf:endf], Sxx[startf:endf,:])
plt.xlabel('Time(s)')
plt.ylabel('Frequency(Hz)')
plt.grid(True)
plt.tight_layout()
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22

1.3.2 显示处理结果

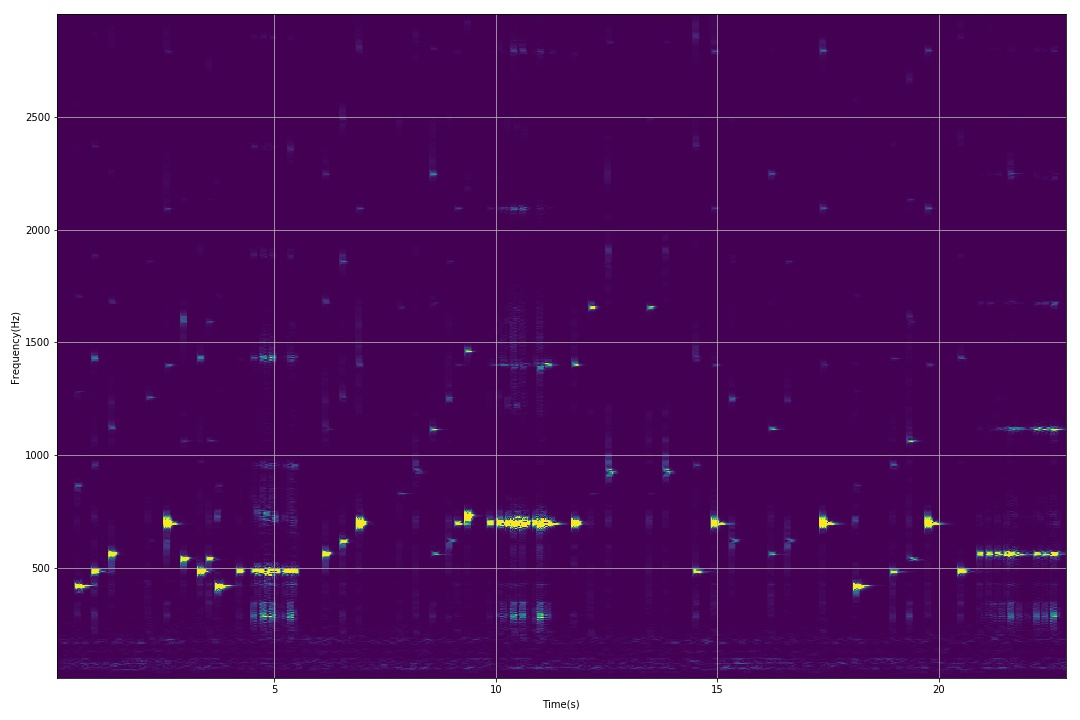

▲ 图1.3.1 音乐的是时频联合分布

▲ 图1.3.1 音乐的是时频联合分布

thread = 50000
Sxx[where(Sxx >thread)] = thread
startf = 0
endf = 350



  • 1
  • 2
  • 3
  • 4

▲ 图1.3.2 音乐的是时频联合分布

▲ 图1.3.2 音乐的是时频联合分布

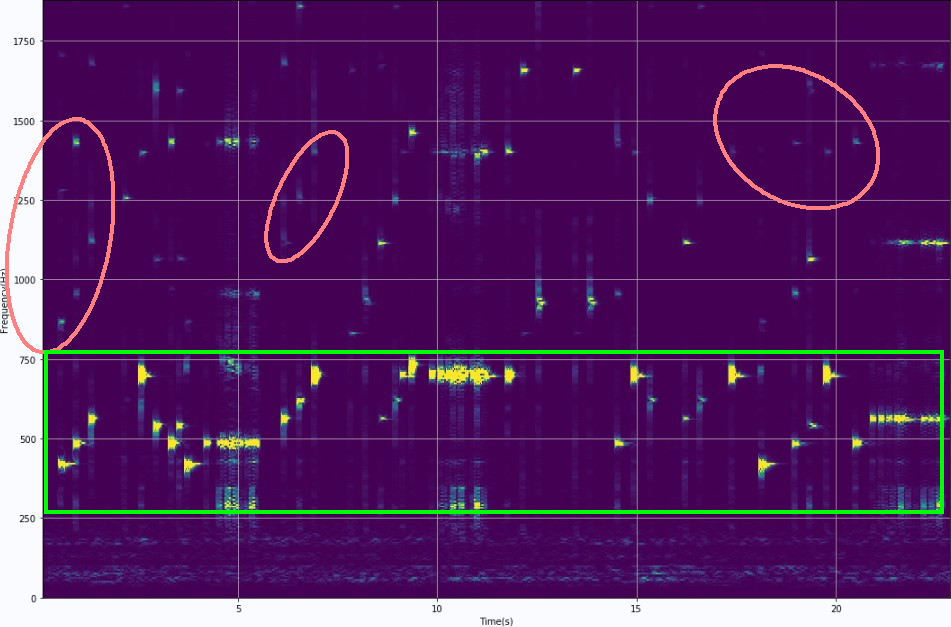

▲ 图1.3.3 音频中的基频和各次谐波

▲ 图1.3.3 音频中的基频和各次谐波

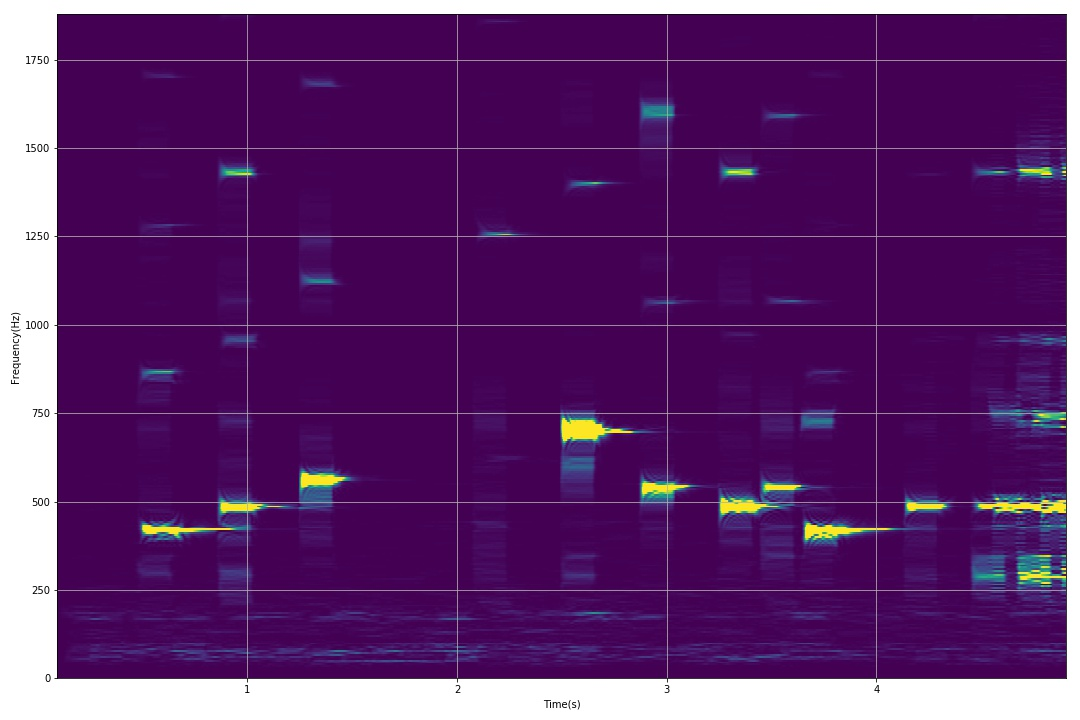

▲ 声音前5秒钟的时频联合分布

▲ 声音前5秒钟的时频联合分布

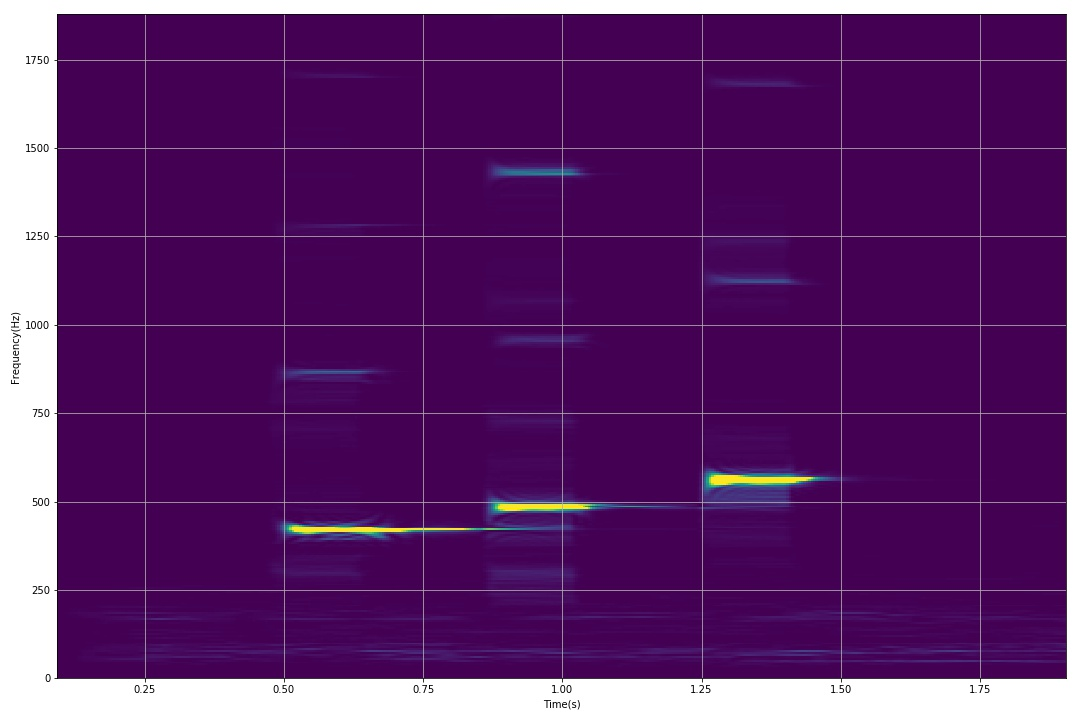

▲ 图1.3.5 前两秒中的频谱

▲ 图1.3.5 前两秒中的频谱

(1)完整的显示程序

from headm import *                 # =
from scipy.io import wavfile

wavefile = '/home/aistudio/work/wave.wav'
sample_rate,sig = wavfile.read(wavefile)

printt(sig.shape:, sample_rate:)

plt.clf()
plt.figure(figsize=(10,6))
plt.plot(sig[:,0])
plt.xlabel("n")
plt.ylabel("wave")
plt.grid(True)
plt.tight_layout()
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()

from scipy import signal

f,t,Sxx = signal.spectrogram(sig[:sample_rate*5, 0],
                             fs=sample_rate,
                             nperseg=8192,
                             noverlap=8000,
                             nfft=8192)

thread = 50000
Sxx[where(Sxx >thread)] = thread
startf = 0
endf = 350

plt.clf()
plt.figure(figsize=(15,10))
plt.pcolormesh(t, f[startf:endf], Sxx[startf:endf,:])
plt.xlabel('Time(s)')
plt.ylabel('Frequency(Hz)')
plt.grid(True)
plt.tight_layout()
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40

1.4 动态显示波形和频谱

1.4.1 音乐数据波形

  下面是音乐的数据波形。可以看到背景的噪声的幅值还是比较大的。

▲ 图1.4.1  音乐数据波形

▲ 图1.4.1 音乐数据波形

step_length = sample_rate//10
page_number = 300
overlap_length = step_length // 10

gifpath = '/home/aistudio/GIF'
if not os.path.isdir(gifpath):
    os.makedirs(gifpath)
gifdim = os.listdir(gifpath)
for f in gifdim:
    fn = os.path.join(gifpath, f)
    if os.path.isfile(fn):
        os.remove(fn)

from tqdm import tqdm
for id,i in tqdm(enumerate(range(page_number))):
    startid = i * overlap_length
    endid = startid + step_length

    musicdata = sig[startid:endid,0]

    plt.clf()
    plt.figure(figsize=(10,6))
    plt.plot(musicdata, label='Start:%d'%startid)
    plt.xlabel("Samples")
    plt.ylabel("Value")
    plt.axis([0,step_length, -15000, 15000])
    plt.grid(True)
    plt.legend(loc='upper right')
    plt.tight_layout()
    savefile = os.path.join(gifpath, '%03d.jpg'%id)
    plt.savefig(savefile)
    plt.close()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32

1.4.2 音乐频谱变化

  下面显示了音乐数据的频谱变化情况。

短时FFT参数:
显示频率:10~2000Hz
时间:100ms
补零长度:400ms

▲ 图1.4.2  音频的频谱变化数据

▲ 图1.4.2 音频的频谱变化数据

startf = 10
endf = 2000
startfid = int(step_length * startf / sample_rate*5)
endfid = int(step_length * endf / sample_rate*5)

from tqdm import tqdm
for id,i in tqdm(enumerate(range(page_number))):
    startid = i * overlap_length
    endid = startid + step_length

    musicdata = list(sig[startid:endid,0])
    zerodata = [0]*(step_length*4)
    musicdata = musicdata + zerodata

    mdfft = abs(fft.fft(musicdata))/step_length
    fdim = linspace(startf, endf, endfid-startfid)

    plt.clf()
    plt.figure(figsize=(10,6))
    plt.plot(fdim, mdfft[startfid:endfid], linewidth=3, label='Start:%d'%startid)
    plt.xlabel("Frequency(Hz)")
    plt.ylabel("Spectrum")
    plt.axis([startf,endf, 0, 2000])
    plt.grid(True)
    plt.legend(loc='upper right')
    plt.tight_layout()
    savefile = os.path.join(gifpath, '%03d.jpg'%id)
    plt.savefig(savefile)
    plt.close()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29



§02 值频率


2.1 数据频率峰值频率

  求出数据中频谱峰值频率的变化。

2.1.1 绘制所有频谱峰值

step_length = sample_rate//10
page_number = 500
overlap_length = step_length//5

startf = 10
endf = 2000
startfid = int(step_length * startf / sample_rate*5)
endfid = int(step_length * endf / sample_rate*5)

maxfdim = []
maxadim = []
maxtdim = []

for id,i in tqdm(enumerate(range(page_number))):
    startid = i * overlap_length
    endid = startid + step_length
    if endid > sig.shape[0]: break

    musicdata = list(sig[startid:endid,0])
    zerodata = [0]*(step_length*4)
    musicdata = musicdata + zerodata

    mdfft = abs(fft.fft(musicdata))/step_length
    fdim = linspace(startf, endf, endfid-startfid)
    videofft = mdfft[startfid:endfid]

    maxid = argmax(videofft)
    maxfreq = fdim[maxid]
    maxampl = videofft[maxid]

    starttime = startid / sample_rate
    maxfdim.append(maxfreq)
    maxadim.append(maxampl)
    maxtdim.append(starttime)

col1 = 'steelblue'
col2 = 'red'
plt.figure(figsize=(12,6))
plt.plot(maxtdim, maxfdim, color=col1, linewidth=3)
plt.xlabel('Time', fontsize=14)
plt.ylabel('Max Frequency(Hz)', color=col1, fontsize=14)
plt.grid(True)
ax2 = plt.twinx()
ax2.plot(maxtdim, maxadim, color=col2, linewidth=1)
ax2.set_ylabel('Pick Value', color=col2, fontsize=16)
plt.tight_layout()

plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49

  下图给出了频谱中峰值频率以及峰值幅度的变化

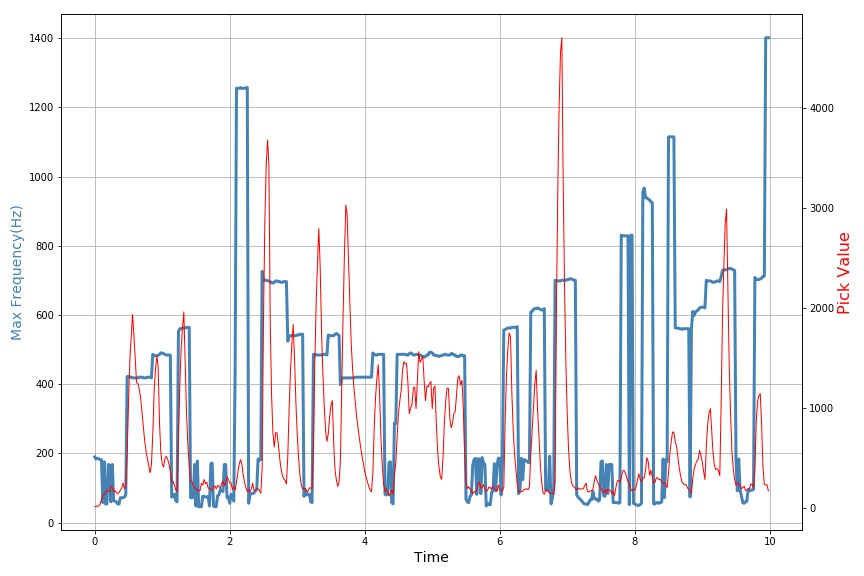

▲ 图2.1.1 音乐数据频率峰值

▲ 图2.1.1 音乐数据频率峰值

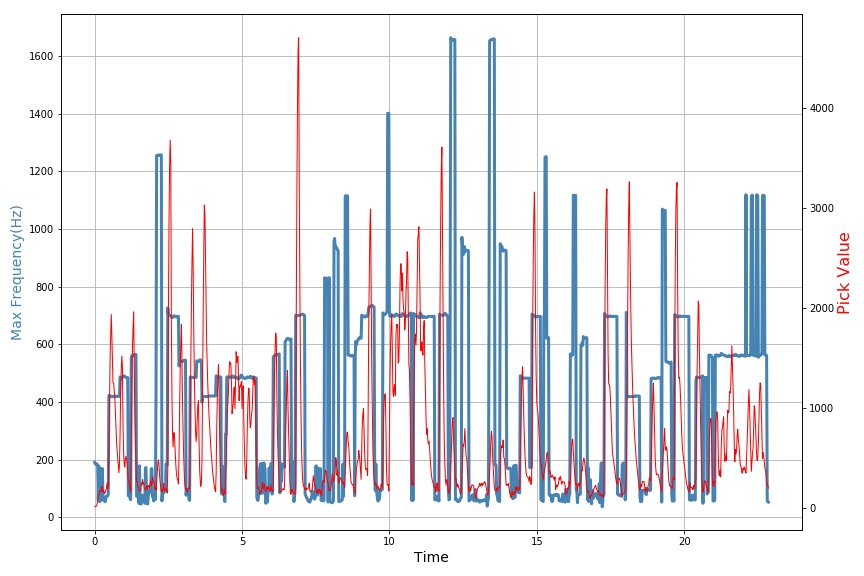

▲ 图2.1.2 音乐数据频率峰值

▲ 图2.1.2 音乐数据频率峰值

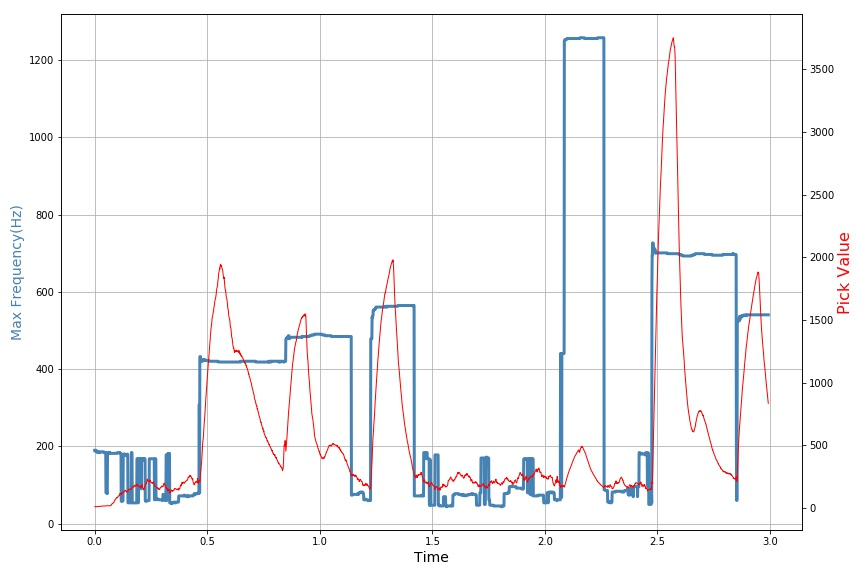

▲ 图2.1.3 音乐数据频率峰值

▲ 图2.1.3 音乐数据频率峰值

2.1.2 浏览频谱

▲ 图2.1.4  数据频谱峰值频率与幅值变化

▲ 图2.1.4 数据频谱峰值频率与幅值变化

from headm import *                 # =

datafile = '/home/aistudio/maxdata.npz'

data = load(datafile)
printt(data.files)

maxfdim = data['maxf']
maxadim = data['maxa']
maxtdim = data['maxtdim']

gifpath = '/home/aistudio/GIF'
if not os.path.isdir(gifpath):
    os.makedirs(gifpath)
gifdim = os.listdir(gifpath)
for f in gifdim:
    fn = os.path.join(gifpath, f)
    if os.path.isfile(fn):
        os.remove(fn)

page_number = 200
data_length = len(maxfdim)
step_length = data_length // 10

for i in tqdm(range(page_number)):
    startid = int(i * (data_length - step_length) / page_number)
    endid = startid + step_length

    if endid >= data_length: endid = data_length

    plt.clf()
    col1 = 'steelblue'
    col2 = 'red'
    plt.figure(figsize=(12,8))
    plt.plot(maxtdim[startid:endid], maxfdim[startid:endid], color=col1, linewidth=3)
    plt.axis([maxtdim[startid], maxtdim[endid-1], 0, 2000])
    plt.xlabel('Time', fontsize=14)
    plt.ylabel('Max Frequency(Hz)', color=col1, fontsize=14)
    plt.grid(True)
    ax2 = plt.twinx()
    ax2.plot(maxtdim[startid:endid], maxadim[startid:endid], color=col2, linewidth=1)
    plt.axis([maxtdim[startid], maxtdim[endid-1], 0, 5000])
    ax2.set_ylabel('Pick Value', color=col2, fontsize=16)
    plt.tight_layout()

    savefile = os.path.join(gifpath, '%03d.jpg'%i)
    plt.savefig(savefile)
    plt.close()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48

2.2 频率直方图

  下面给出了在音乐中的频率峰值的统计。

plt.clf()
plt.figure(figsize=(12,8))
plt.hist(maxfdim, bins=500)
plt.xlabel('Frequency')
plt.ylabel('Histogram')
plt.grid(True)
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

▲ 图2.2.1 频率峰值的统计

▲ 图2.2.1 频率峰值的统计

▲ 在 350Hz ~ 1000Hz 之间的直方图统计

▲ 在 350Hz ~ 1000Hz 之间的直方图统计

▲ 图2.2.3 根据乐谱获得频率点

▲ 图2.2.3 根据乐谱获得频率点

2.3 所有音节频率

  以 音符3 所对应的频率 f 3 = 695.9 H z f_3 = 695.9Hz f3=695.9Hz ,为标准,计算所有音节的位置频率:

bw = where((bins > 350) & (bins < 1000))
fdim = frequency[bw]
bdim = bins[bw]
fmaxid = argmax(fdim)
print(bdim[fmaxid])



  • 1
  • 2
  • 3
  • 4
  • 5
step12 = [-9, -7, -5, -4,-2,0,1,3,5]
stepnum = [5,6,7,1,2,3,4,5,6]
freq3 = 695.9

for id,s in enumerate(step12):
    freq = 2**(s/12)*freq3
    print('%d : %.2fHz'%(stepnum[id], freq))



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
5 : 413.78Hz
6 : 464.46Hz
7 : 521.34Hz
1 : 552.34Hz
2 : 619.98Hz
3 : 695.90Hz
4 : 737.28Hz
5 : 827.57Hz
6 : 928.92Hz



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

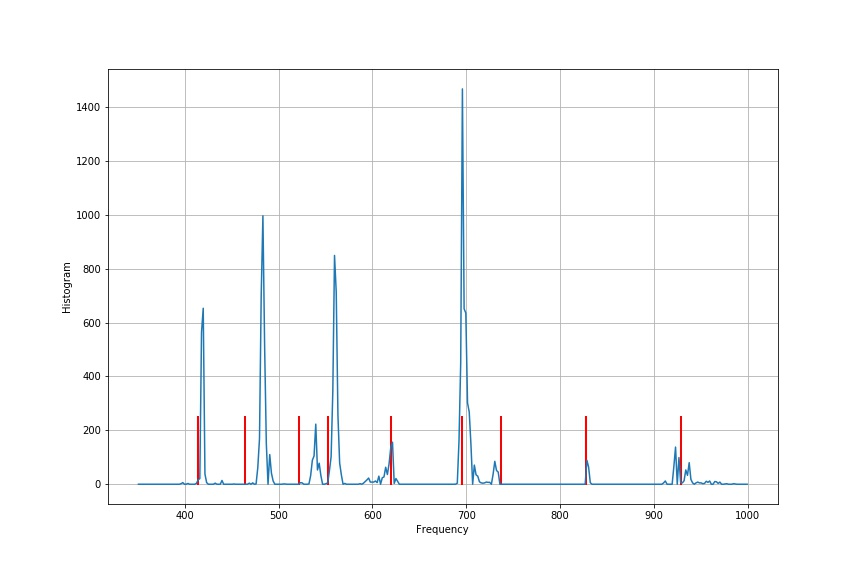

▲ 图2.3.1 音节频率值

▲ 图2.3.1 音节频率值

step12 = [-9, -7, -5, -4,-2,0,1,3,5]
stepnum = [5,6,7,1,2,3,4,5,6]
freq3 = 695.9

plt.clf()
plt.figure(figsize=(12,8))

for id,s in enumerate(step12):
    freq = 2**(s/12)*freq3
    print('%d : %.2fHz'%(stepnum[id], freq))

    plt.plot([freq,freq],[0, 250], linewidth=2, c='red')

plt.plot(bins[bw], frequency[bw])
plt.xlabel('Frequency')
plt.ylabel('Histogram')
plt.grid(True)
plt.savefig('/home/aistudio/stdout.jpg')
plt.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19

▲ 图2.3.2 根据乐谱获得频率点

▲ 图2.3.2 根据乐谱获得频率点



  结 ※


  于一段有筷子、饭盒、橡皮筋组成的乐器演奏的音乐进行分析。对于其音节的准确性讨论。可以看出,该乐器在高音所对应的频率节点还是比较准确,但低音中的(6,7,1)相对偏差比较大。

  令人惊奇的是,居然伴音7,4频率点恰到好处,这究竟是什么魔法?


■ 相关文献链接:

● 相关图表链接:

文章来源: zhuoqing.blog.csdn.net,作者:卓晴,版权归原作者所有,如需转载,请联系作者。

原文链接:zhuoqing.blog.csdn.net/article/details/122912698

【版权声明】本文为华为云社区用户转载文章,如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件至:cloudbbs@huaweicloud.com进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容。
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
