zhensu 发表于 2021/09/11 08:35:23 2021/09/11
【摘要】 openCPU开发Cat.1模组L610-CN,运行模组内置的hwcloud iot link协议,实现上电即上华为云,结合中科银河GXHT30传感器,实现环境温湿度检测。

华为云openCPU智联模组_Cat.1_MC615-CN-L610-CN_环境温湿度:上电即上华为云(GXHT30传感器)

故小北 公众号logo.gif


一句话总结:openCPU开发Cat.1模组L610-CN,运行模组内置hwcloud iot link协议,实现上电即上华为云,结合中科银河GXHT30传感器,实现环境温湿度检测

1、 Cat.1上电即上华为云系列文章

(1) openCPU开发Cat.1模组MC615-CN,完成编译环境安装源码编译、下载模组固件coolwatcher查看模组运行LOG测试Cat.1模组入网情况(已完成

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN

https://bbs.huaweicloud.com/blogs/263473

(2) openCPU开发Cat.1模组MC615-CN,运行模组内置hwcloud iot link协议,实现上电即上华为云(已完成

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN-L610-CN

https://bbs.huaweicloud.com/blogs/267413

(3) openCPU开发Cat.1模组L610-CN,运行模组内置hwcloud iot link协议,实现上电即上华为云OTA升级(已完成

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN_L610-CN_OTA升级(面向OTA在线升级

https://bbs.huaweicloud.com/blogs/293310

(4) 上电即上华为云,smart智联Cat.1 + PLC无线网关已完成

【上电即上华为云】华为云smart智联Cat.1+PLC无线网关_3121N-IED_MC615-CN-L610-CN(面向Cat.1+PLC无线网关

https://bbs.huaweicloud.com/blogs/296169

(5) 上电即上华为云Cat.1基于openCPU完成云喇叭。(已完成

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN-L610-CN_云喇叭TTS语音

https://bbs.huaweicloud.com/blogs/296429

(6) 上电即上华为云,Cat.1基于GPS完成定位器功能。(已完成

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN-L610-CN_GPS定位器

https://bbs.huaweicloud.com/blogs/297178


(7) 上电即上华为云,Cat.1基于openCPU驱动中科银河GXHT30温湿度传感器进行中

(8) 上电即上华为云,Cat.1基于openCPU完成摄像头功能

(9) 上电即上华为云,Cat.1基于openCPU开发智慧农业项目

(10) 上电即上华为云,Cat.1基于openCPU驱动X传感器(六轴姿态、光感等)

(11) 上电即上华为云,Cat.1 + LittlevGL智能显示屏(猫眼、广告分发屏等)

(12) 未完待续


整体方案下图:

(1)Cat.1模组(广和通L610-CN)通过I2C1与GXHT30(中科银河/温湿度传感器)通讯,openCPU开发获取环境温湿度,上报华为云。


(2)北京中科银河芯科技有限公司研发了一系列的温湿度传感器产品,包括单总线分布式和I2C接口温湿度传感器。温度湿度传感器的温度精度可达±0.3℃,湿度精度从±3%RH到±1.8%RH,满足不同用户的各种温度测量需求。

产品特点:

◆ 芯片采用I2C/One-wire接口方式

◆ 芯片温度测量范围-40℃~+125℃(-40℉~+257℉)

◆ 湿度测量范围0-100%RH

◆ 芯片湿度测量精度±3%RH,±2%RH

◆ 芯片温度测量精度±0.3℃、±0.5℃

◆ 分辨率16bit

◆ 温湿度转换速度2.5ms、5.5ms可设定

◆ 最低平均功耗仅1uA@3V


2、 网红Cat.1

CatCategory的缩写,意思是类别,以LTE UE-Category出道,后来衍生为“Cat.XCat.1全称就是LTE UE-Category 1当年3GPP组织制定LTE标准时,希望LTE能为不同用户提供不同等级的网络服务能力,于是就给LTE进行了网络分类。比如Release13Cat.NB-1就是NB-IoT170Kbps-250KbpsCat.M1就是eMTC1Mbps-1Mbps

Cat.1早在Release8发布了,属于4G LTE网络的一个类别。上行峰值速率是5Mbit/s,下行峰值速率是10Mbit/s,属于蜂窝物联网。

网红的速度,好快啊!

不同应用场景,应该选择合适网络制式

对讲机、金融支付、车联网、智能穿戴、共享设备、视频监控等中低速业务场景上,属于Cat.1统治天下


L610-CN是广和通公司Fibocom出品一款LTE Cat.1 bis无线通信模组。产品支持LTEGSM双模通信,同时支持VoLTEAudioCameraLCDKeypad等功能,部分型号支持WIFIScan或蓝牙。另外,模组提供了USB/UART/SPI/I2C/SDIO等通用接口满足IoT业的各种应用诉求。L610-CN覆盖亚洲地区主要运营商频段,另有同系列相同封装产品L610-EUL610-LA分别覆盖欧洲、拉美地区主要运营商频段。

MC615-CN-00广和通公司Fibocom出品另外一款LTE Cat.1 bis无线通信模组。

产品支持TDD-LTE/FDD-LTE多种网络制式和多频段,同时支持VoLTEAudioCameraLCDKeypad等功能。另外,模组提供了USB/UART/SPI/I2C等通用接口满足IoT行业的各种应用诉求。MC615-CN覆盖亚洲地区主要运营商频段,该系列产品采用LCC+LGA封装,封装尺寸和G510/N510/MA510 PIN to PIN,方便客户最小代价切换。产品定位覆盖中低速率物联网市场,例如泛支付、共享、工业 互联、追踪、车载后装等多种应用场景,为多领域客户提供完美高速体验。


3、 Cat.1模组L610-CN基础SDK

基础SDK

core_sdk_16000.1073.00.06.02.01.tar.gz

版本固件

16000.1073.00.06.02.01.pac

16000.1073.00.06.02.01.elf

16000.1073.00.06.02.01.map

16000.1073.00.06.02.01_boot.elf


4、 华为云L610-CN智联模组patch

温湿度补丁包

patch_hwcloud_CAT1_L610-CN_Temp_Hum_20210909-1519.rar



5、 使用步骤

准备工作

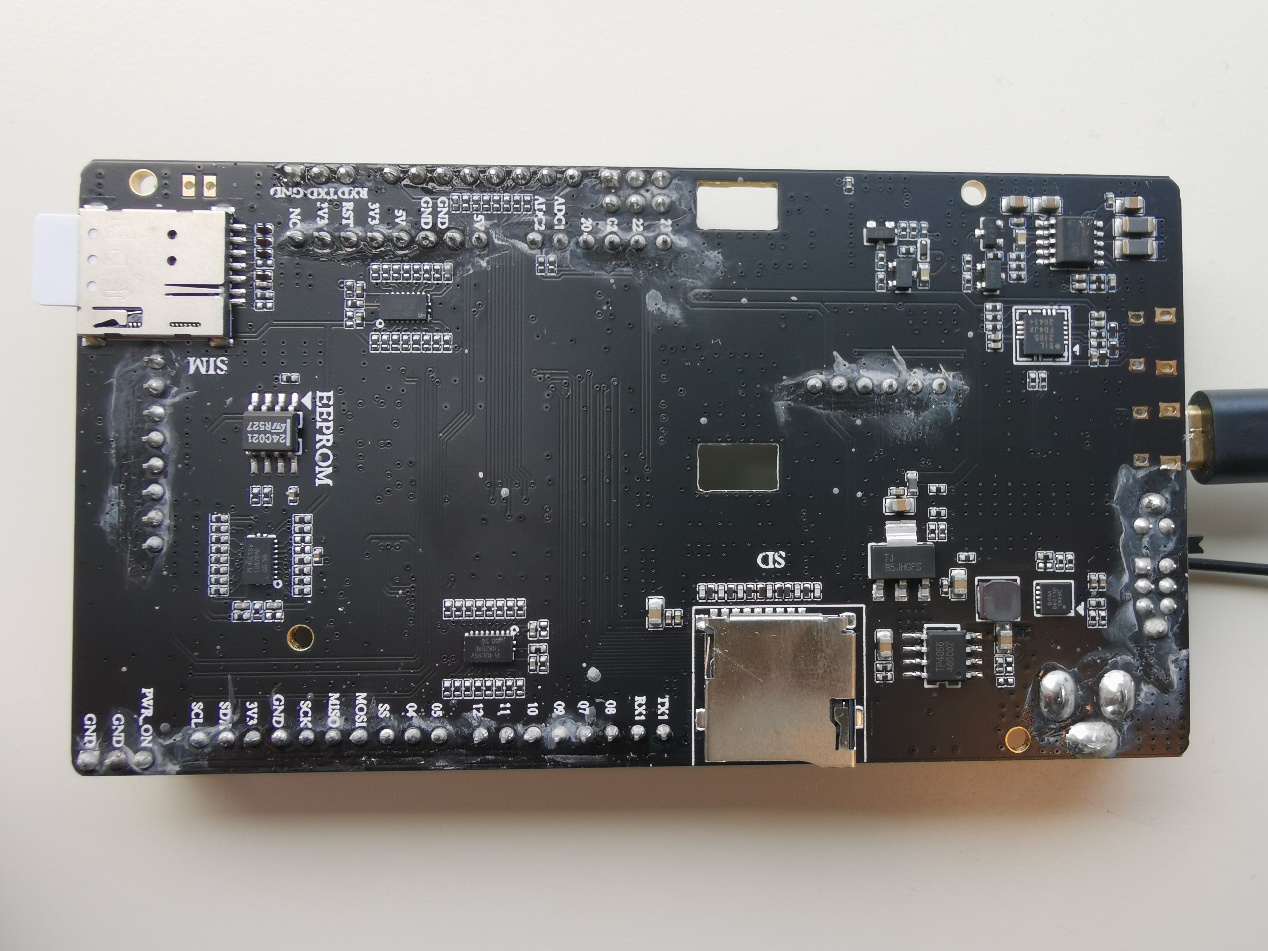

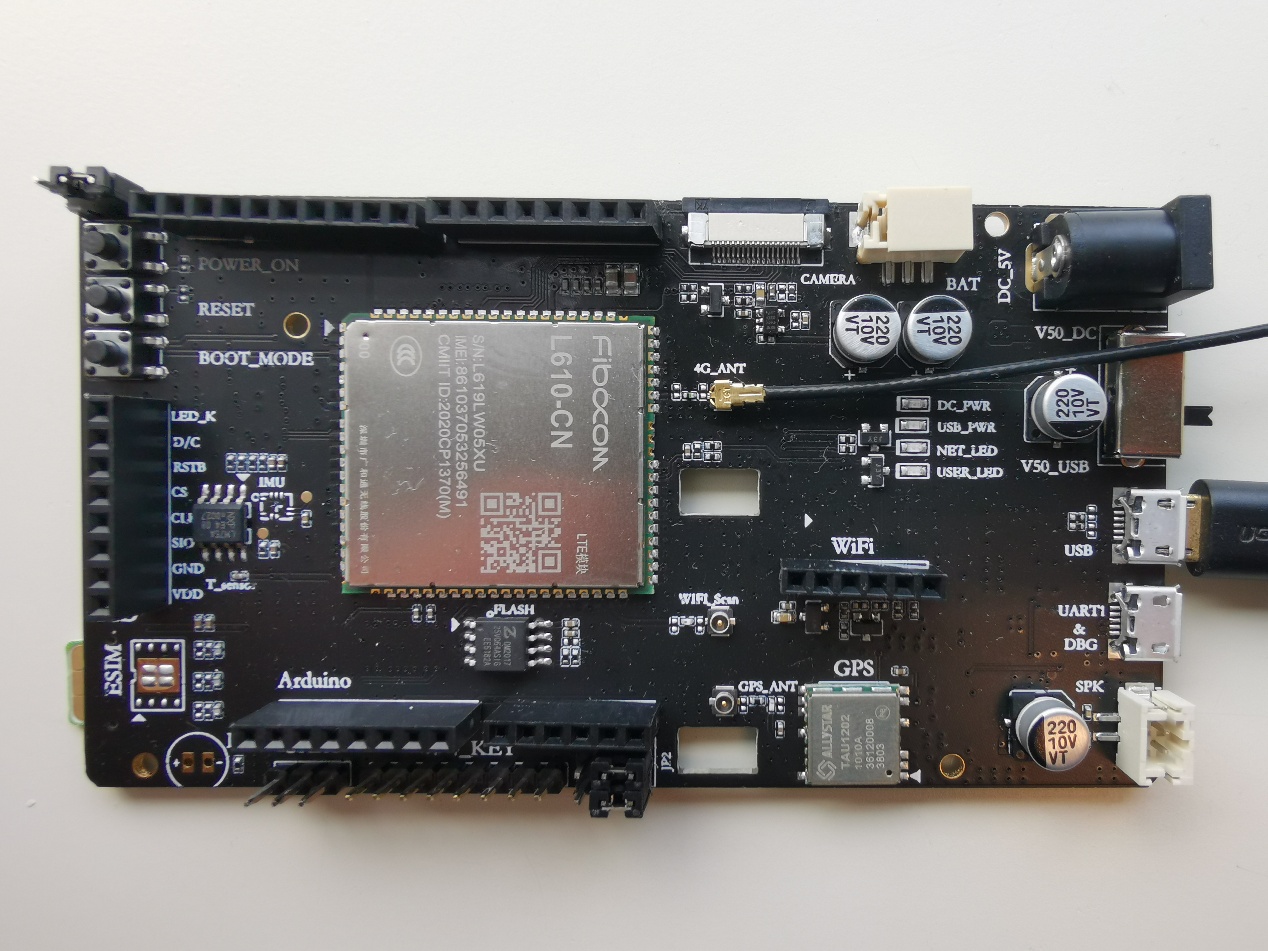

(1)本文使用FIBOCOM L610-AEVK开发板

L610_Arduino_EVK是基于fibocom CAT1产品L610 openCPU模组的开发套件,具备 Arduino接口,可以支持Arduino接口配件板,搭配 GPS定位、WiFi、六轴传感器、温度传感器、8MB Flash、麦克风、喇叭、LCD显示屏、摄像头、2Kb EEPROM、4*4矩阵按键组使用。

这是一个非常强大的Cat.1开发板,想做Cat.1产品的开发者必备神器

(2)如上图所示,在4G_ANT插上开发板附赠的天线。USB接口连接电脑。插入SIM卡。

注意:建议USB直接连电脑。我遇到一个问题(仅供参考):把USB接到USB分线器,此时coolwatcher软件、串口调试助手等软件,运行不正常。USB直连电脑,软件运行正常。

(3)GXHT30芯片使用L610-CN的I2C1端口,按下图所示。杜邦线连接传感器。

注意:有开发者给我留言,说前几天学完GPS定位器和Cat.1+PLC无线网关的文章,现在做I2C环境温湿度的文章,JP2是否还插着短路端子?我看了下,我这边的JP2是留空的。


(5)L610-CN开发板与MC615-CN开发板使用方法类似,只是外设更加丰富。

所以,有关开发板驱动安装、编译环境配置、如何编译固件、固件下载、查看运行LOG等基础操作,请参考下面文章:

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN

https://bbs.huaweicloud.com/blogs/263473


请务必先完成这篇文章,掌握基本的使用方法。


打补丁

1)在基础SDKcore_sdk_16000.1073.00.06.02.01 上面打华为云补丁patch_hwcloud_CAT1_L610-CN_Temp_Hum_20210909-1519


华为云设置

(1)云端的配置。选择产品:设备接入 IoTDA。

https://www.huaweicloud.com/product/iothub.html

(2)选择北京四。

(3)创建产品。注意协议类型,选择MQTT。数据格式,选择JSON。

(5)本次采用自定义模型。

(6)添加服务Environment。添加2个属性:Temperature,数据类型int(整形)。Humidity,数据类型int(整形)。

(7)注册设备。密钥输入12345678。

(8)设备创建成功。

注意:设备ID需要保存,代码中需要用到。

(9)在设备列表中,可以看到设备未激活。


修改代码

(1)华为云上点击设备详情,复制设备ID。


(2)修改代码中设备ID和接入密码。

app\hwcloud_iot_link\iot_link\demos\oc_mqtt_demo\oc_mqtt_water_meter.c


#define CN_EP_DEVICEID " 6139ba33010993028731099a_cat1_temp_123456"

#define CN_EP_PASSWD "12345678"


编译固件

1修改完代码后,运行下面命令

. tools/core_launch.sh

cout

cmake ../.. -G Ninja

ninja



2)编译生成文件存于:./out/appimage_debug/hex/

咱们需要的就是user_app.pac。此文件用于下载到L610-CN上启动运行。


3打开升级软件FibocomUpgradeDL_V1.0.2.exe选择user_app.pac


4注意把波特率设置为921600然后点击第3个按钮Start downloading

5按住Boot,给开发板上电然后松开Boot键,即可下载user_app.pac

如果下载遇到问题,请参考文章https://bbs.huaweicloud.com/blogs/263473


注意如果你拿到是一个全新的L610开发板需要更新主固件版本。还需要发送AT指令,打开LOG显示使用串口调试助手发送at^tracectrl=0,1,2 //打开USB APLOG (port4)。方法参考上面链接https://bbs.huaweicloud.com/blogs/263473



6)固件下载完成后,按一下Reset

注意:这个步骤很重要,很多开发者下载固件后,云端没有效果,就是因为没有重启Cat.1模组


数据上云

1)华为云查看设备详情,可以看到设备已在线。

2华为云上打开产品选项,选择在线调试,点击设备可以看到设备已经在线data正在上报到华为云

完成

ok。

源码获取

weixin关注公众号beigugong,或者扫描下方二维码。

回复hwcloud_Cat.1_MC615-CN,获取源码下载链接。
