Ascend C是CANN针对算子开发场景推出的编程语言，原生支持C和C++标准规范，最大化匹配用户开发习惯；通过多层接口抽象、自动并行计算、孪生调试等关键技术，极大提高算子开发效率，助力AI开发者低成本完成算子开发和模型调优部署。

时间充足的小伙伴推荐去看官方教程：Ascend C官方教程

想省时省力快速入门可以看这篇文章，为你系统化梳理AscendC编程最重要的知识点，3天快速上手不迷路！

编程范式是算子实现的固定流程，基于Ascend C编程范式，可以快速搭建算子实现的代码框架。本文以一个实例为大家介绍如何基于Ascend C编程范式快速开发算子，第2天学习要点：

一、Ascend C编程范式

Ascend C编程范式把算子内部的处理程序，分成多个流水任务( stage )，以张量( Tensor)为数据载体，以队列 ( Queue ) 进行任务之间的通信与同步，以内存管理模块( Pipe ) 管理任务间的通信内存。

1、流水任务

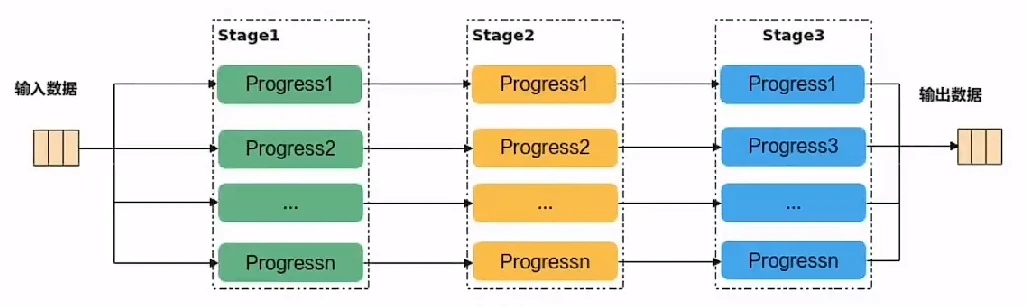

流水任务指的是单核处理程序中主程序调度的并行任务。在核函数内部，可以通过流水任务实现数据的并行处理，进一步提升性能。下面举例来说明，流水任务如何进行并行调度。以下面的流水任务示意图为例，单核处理程序的功能被拆分成3个流水任务：Stage1、Stage2、Stage3，每个任务专注于完成单一功能；需要处理的数据被切分成n片，使用Progress1~n表示，每个任务需要依次完成n个数据切片的处理。Stage间的箭头表达数据间的依赖关系，比如Stage1处理完Progress1之后，Stage2才能对Progress1进行处理。

若n=3，即待处理的数据被切分成3片，则上图中的流水任务运行起来的示意图如下，从运行图中可以看出，对于同一片数据，Stage1、Stage2、Stage3之间的处理具有依赖关系，需要串行处理；不同的数据切片，同一时间点，可以有多个任务在并行处理，由此达到任务并行、提升性能的目的。

矢量（Vector）编程范式把算子的实现流程分为3个基本任务：CopyIn，Compute，CopyOut。CopyIn负责搬入操作，Compute负责矢量计算操作，CopyOut负责搬出操作。

2、任务间通信与同步

不同的流水任务之间存在数据依赖，需要进行数据传递。Ascend C中使用Queue队列完成任务之间的数据通信和同步，提供EnQue、DeQue等基础API。Queue队列管理NPU上不同层级的物理内存时，用一种抽象的逻辑位置（QuePosition）来表达各级别的存储，代替了片上物理存储的概念，开发者无需感知硬件架构。

矢量编程中使用到的逻辑位置（QuePosition）定义如下：

搬入数据的存放位置：VECIN
搬出数据的存放位置：VECOUT
矢量编程主要分为CopyIn、Compute、CopyOut三个任务：

CopyIn任务中将输入数据从Global内存搬运至Local内存后，需要使用EnQue将LocalTensor放入VECIN的Queue中；

Compute任务等待VECIN的Queue中LocalTensor出队之后才可以完成矢量计算，计算完成后使用EnQue将计算结果LocalTensor放入到VECOUT的Queue中；

CopyOut任务等待VECOUT的Queue中LocalTensor出队，再将其拷贝到Global内存。

Ascend C使用GlobalTensor和LocalTensor作为数据的基本操作单元，它是各种指令API直接调用的对象，也是数据的载体。

3、内存管理机制

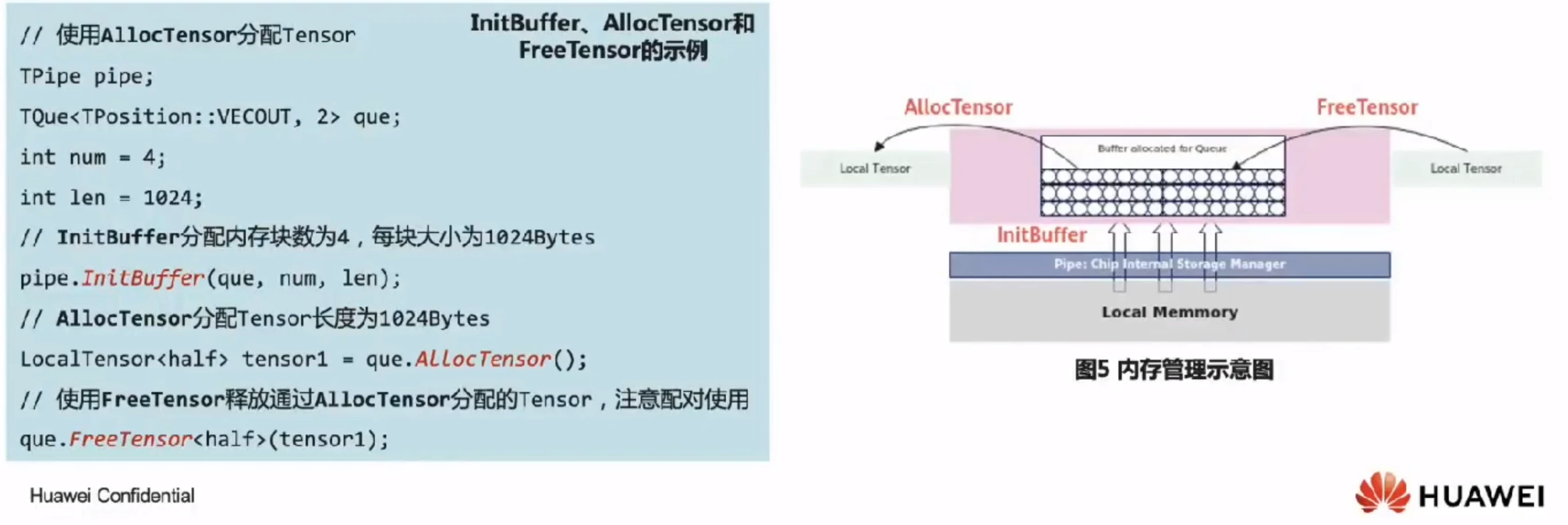

任务间数据传递使用到的内存统一由内存管理模块Pipe进行管理。Pipe作为片上内存管理者，通过InitBuffer接口对外提供Queue内存初始化功能，开发者可以通过该接口为指定的Queue分配内存。

Queue队列内存初始化完成后，需要使用内存时，通过调用AllocTensor来为LocalTensor分配内存，当创建的LocalTensor完成相关计算无需再使用时，再调用FreeTensor来回收LocalTensor的内存。

编程过程中使用到的临时变量内存同样通过Pipe进行管理。临时变量可以使用TBuf数据结构来申请指定QuePosition上的存储空间，并使用Get()来将分配到的存储空间分配给新的LocaLTensor从TBuf上获取全部长度，或者获取指定长度的LocalTensor。

使用TBuf申请的内存空间只能参与计算，无法执行Queue队列的入队出队操作。

二、使用Ascend C编程范式实现一个算子实例

矢量算子开发一般开发流程如下：

下面以add作为例子介绍Ascend C矢量算子的开发流程。完整样例大家可以参考代码样例。

1、算子分析

分析算子的数学表达式、输入、输出以及计算逻辑的实现，明确需要调用的Ascend C接口。

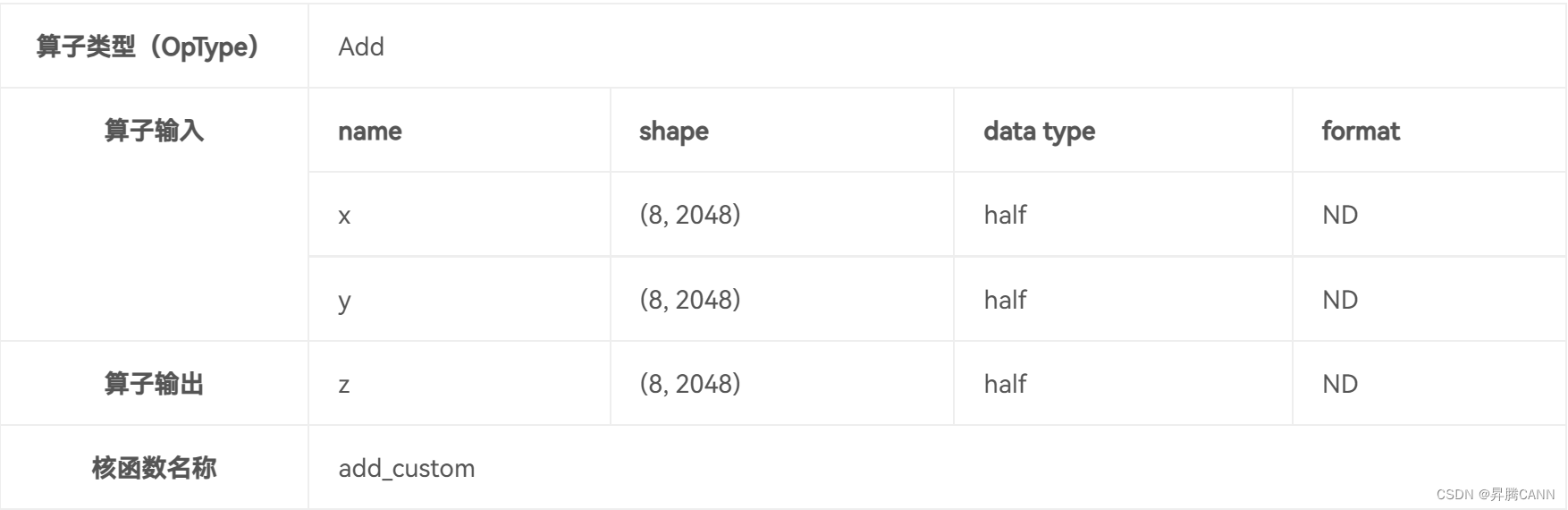

例子以Add算子为例，数学公式:z= x+y，为简单起见，设定输入张量x, y,z为固定shape(8,2048)，数据类型dtype为half类型，数据排布类型format为ND，核函数名称为add_custom。

• 算子的数学表达式及计算逻辑。Add算子的数学表达式为:z = x + y；计算逻辑：输入数据需要先搬入到片上存储，然后使用计算接口完成两个加法运算，得到最终结果，再搬出到外部存储。
• 输入和输出。Add算子有两个输入:x与y，输出为z。输入数据类型为half，输出数据类型与输入数据类型相同。输入支持固定shape(8，2048)输出shape与输入shape相同，输入数据排布类型为ND。
• 确定核函数名称和参数。自定义核函数名，如add_custom。根据输入输出，确定核函数有3个入参x，y，z。x，y为输入在Global Memory上的内存地址，z为输出在Global Memory上的内存地址。
• 确定算子实现所需接口。涉及内外部存储间的数据搬运，使用数据搬移接口:Datacopy实现；涉及矢量计算的加法操作，使用矢量双目指令:Add实现；使用到LocalTensor，使用Queue队列管理，会使用到EnQue、DeQue等接口。

2、核函数定义

在add_custom核函数的实现中实例化kernelAdd算子类，调用Init()数完成内存初始化，调用Process()函数完成核心逻辑。

// 实现核函数
extern "C" __global__ __aicore__ void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    // 初始化算子类，算子类提供算子初始化和核心处理等方法
    KernelAdd op;
    // 初始化函数，获取该核函数需要处理的输入输出地址，同时完成必要的内存初始化工作
    op.Init(x, y, z);
    // 核心处理函数，完成算子的数据搬运与计算等核心逻辑
    op.Process();
}

3、根据矢量编程范式实现算子类

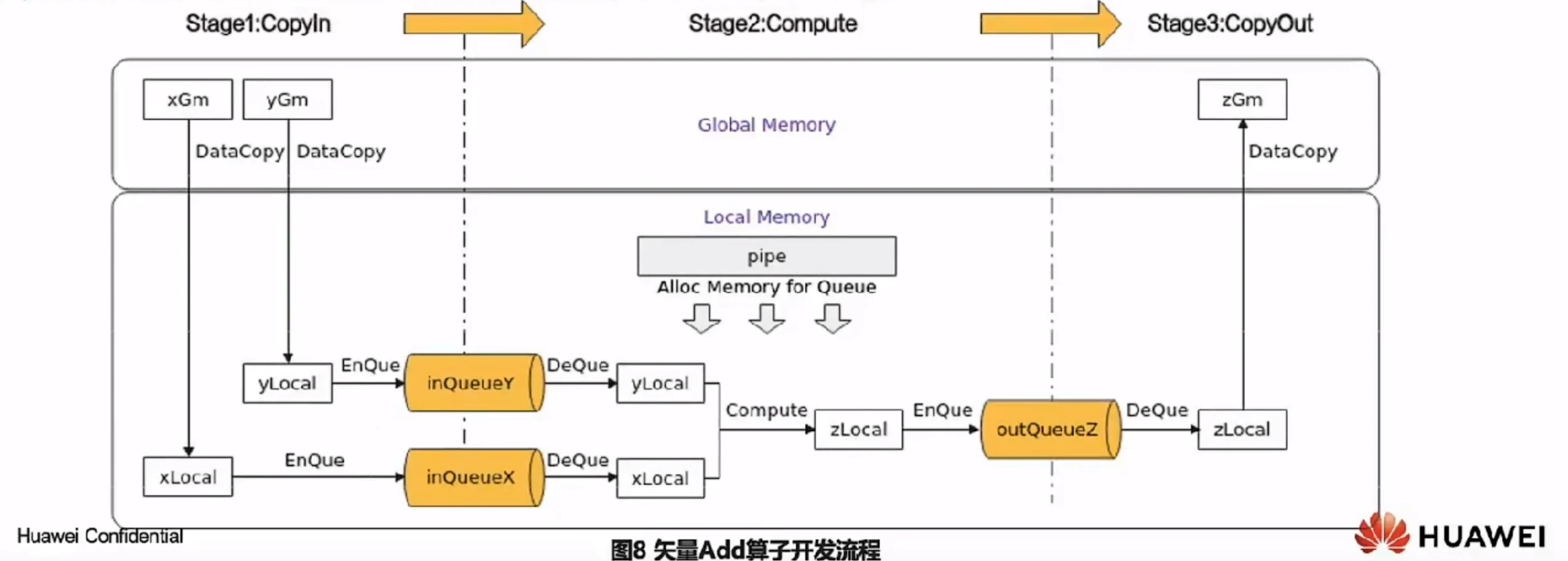

根据前面的知识，算子实现三个流水任务CopyIn、Compute、CopyOut。任务间通过队列VECIN、VECOUT进行通信和同步，由pipe内存管理对象对任务间交互使用到的内存、临时变量使用到的内存统一进行管理。如下图所示：

• CopyIn任务:将Global Memory上的输入Tensor xGm和yGm搬运至Local Memory，分别存储在xLocal,yLocal；
• Compute任务:对xLocal,yLocal执行加法操作，计算结果存储在zLocal中；
• CopyOut任务:将输出数据从zLocal搬运至Global Memory上的输出Tensor zGm中

CopyIn，Compute任务间通过VECIN队列inQueuex，inQueuer进行通信和同步；compute，copyout任务间通过VECOUT队列outQueuez进行通信和同步。

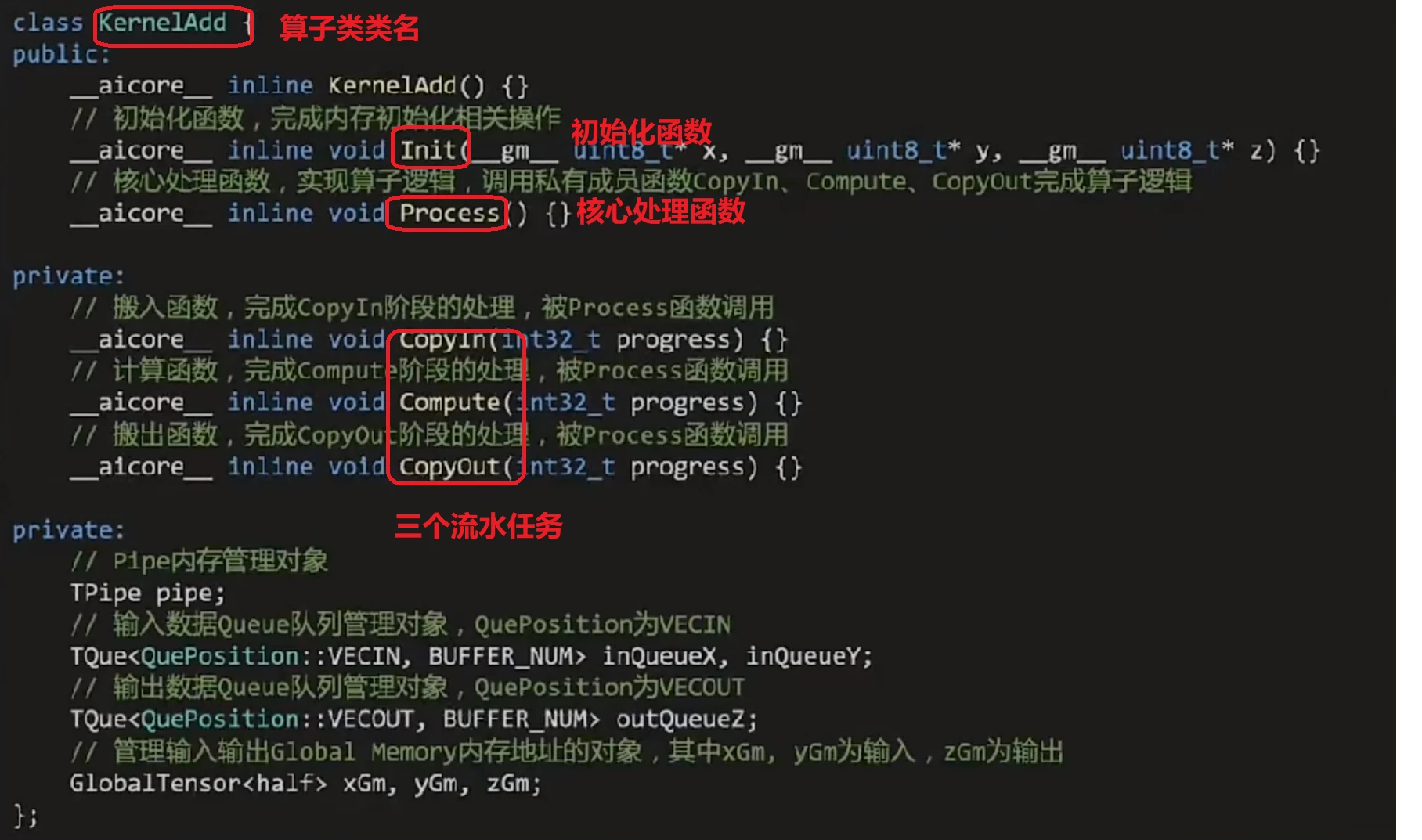

第一步，我们进行算子类定义：​

​

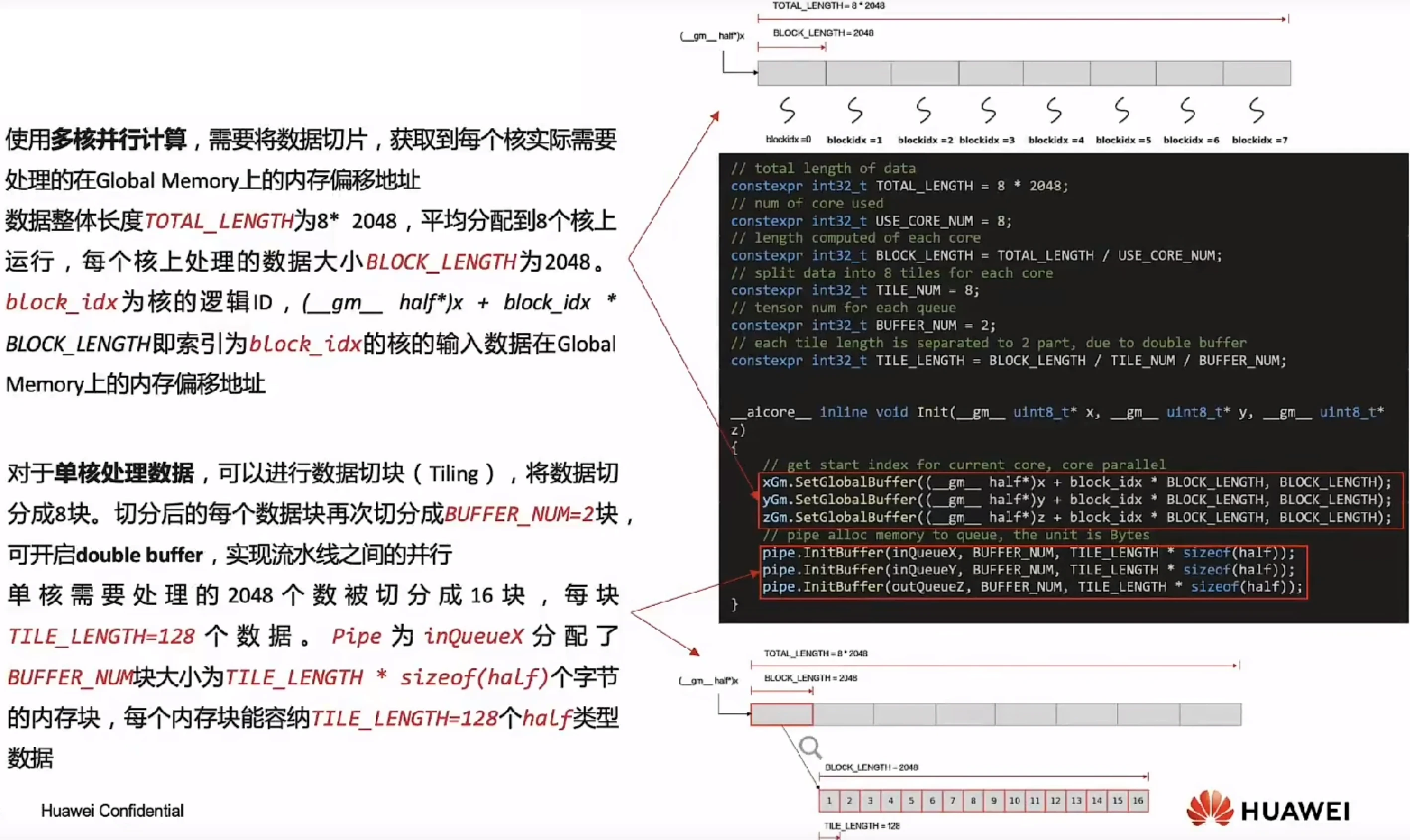

第三步，实现Process()函数——CopyIn，Compute、CopyOut三个流水任务：

​

double buffer通过将数据搬运与矢量计算并行执行以隐藏数据搬运时间并降低矢量指令的等待时间，最终提高矢量计算单元的利用效率1个Tensor同一时间只能进行搬入、计算和搬出三个流水任务中的一个，其他两个流水任务涉及的硬件单元则处于ldle状态如果将待处理的数据一分为二，比如Tensor1、Tensor2：

当矢量计算单元对Tensor1进行Compute时，Tensor2可以执行CopvIn的任务

当矢量计算单元对Tensor2进行Compute时，Tensor1可以执行CopyOut的任务

当矢量计算单元对Tensor2进行CopyOut时，Tensor1可以执行CopyIn的任务。由此，数据的进出搬运和矢量计算之间实现并行，硬件单元闲置问题得以有效缓解​

​最后，基于内核调用符方式进行算子验证

先使用python脚本生成x,y，并计算出z（golden）并落盘。然后再用相同的x，y，在cpu和npu模式下调用add算子，计算出结果z，并与python脚本采用计算md5sum的方式进行对比，完全一样，则表示结果正确。

为了运行方便，我们使用一个run.sh，写有cpu和npu模式的编译命令，通过输入参数进行选择cpu或npu模式进行编译，运行。

1）CPU模式下：

使用ICPU_RUN_KF宏进行CPU调试。

ICPU_RUN_KF(add_custom, blockDim, x, y, z); // use this macro for cpu debug

bash run.sh add_custom ascend910 AiCore cpu
运行结果：​

 2）NPU模式下：

NPU模式使用<<<>>>方式调用，由于CPU模式g++没有<<<>>>的表达，需要使用内置宏 __CCE_KT_TEST。

#ifndef __CCE_KT_TEST__
//call of kernel function
void add_custom_do(uint32_t blockDim, void* l2ctrl, void* stream, uint8_t* x, uint8_t* y, uint8_t* z);
{
     add_custom<<<blockDim, l2ctrl, stream>>> (x, y, z);
}
#endif

bash run.sh add_custom ascend910 AiCore npu
运行结果：​
