【计算机图形学课程】二.MFC鼠标响应函数模拟画图软件

举报
eastmount 发表于 2021/12/16 19:49:44 2021/12/16
【摘要】 上一篇文章我们讲述MFC绘制图形的基本函数，包括绘制直线、绘制矩形、绘制椭圆及绘制文字，同时通过绕圆旋转和矩形平移简单的理解了图形学知识。这篇文章我将介绍鼠标响应和键盘响应，通过这些事件让学生实现一个类似画图的简单软件，同时充分发挥学生想象，自己创作东西。希望文章对您有帮助。

​         上一篇文章我们讲述MFC绘制图形的基本函数，包括绘制直线、绘制矩形、绘制椭圆及绘制文字，同时通过绕圆旋转和矩形平移简单的理解了图形学知识。这篇文章我将介绍鼠标响应和键盘响应，通过这些事件让学生实现一个类似画图的简单软件，同时充分发挥学生想象，自己创作东西。
        前文：
       【计算机图形学课程】一.MFC基本绘图函数使用方法

​

一. MFC工程创建及鼠标响应

        新建一个MFC 单文档的应用程序"MousePic"。

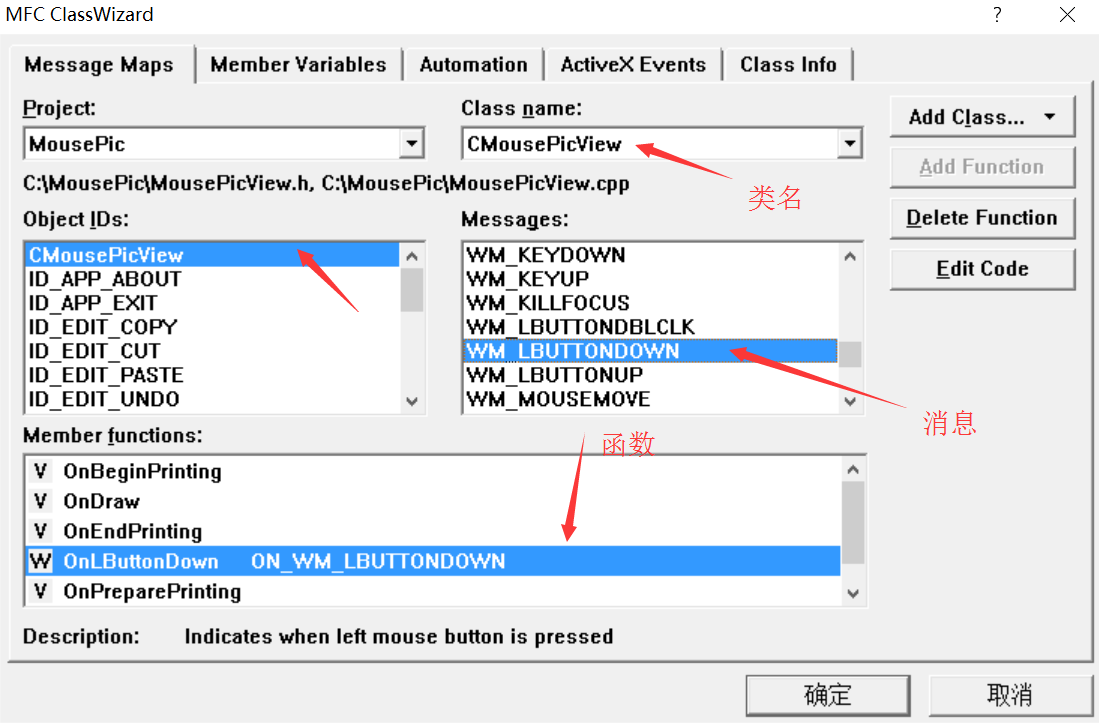

        然后，选择"View（视图）"->"建立类向导"，快键键是Ctrl+W。这是MFC非常重要的一个知识点，对话框或单文档设置按钮操作、响应函数都是通过该操作实现。

​

        在MFC ClassWizard中选择创建工程的"CMousePicView"类名，然后再"Message"中选择"WM_LBUTTONDOWN"，鼠标左键按下响应操作。同时，双击它添加函数OnLButtonDown()。

​

        鼠标常见消息响应：

        WM_LBUTTONDBCLK 双击鼠标左键
        WM_LBUTTONDOWN 按下鼠标左键
        WM_LBUTTONUP 释放鼠标左键
        WM_MOUSEMOVE 在客户区移动鼠标
        WM_RBUTTONDBCLK 双击鼠标右键
        WM_RBUTTONDOWN 按下鼠标右键
        WM_RBUTTONUP 释放鼠标右键


二. MFC实现鼠标响应操作

        1.鼠标左键按下
        双击函数会定位到"MousePicView.cpp"文件，现在可以对OnLButtonDown()函数进行编辑。其中CPoint point参数记录当前鼠标左键按下的位置，nFlags表示掩码。

​

        然后添加代码如下：

//定义一个点类型的变量,用来保存当用户点击界面时点击的位置
CPoint m_point;

//鼠标左键按下
void CMousePicView::OnLButtonDown(UINT nFlags, CPoint point)
{
	//把当前点击的点的位置赋给点m_point
	m_point = point;
	CView::OnLButtonDown(nFlags, point);
}

        2.鼠标左键释放
        通过同样的方法在"类向导"中实现鼠标左键释放函数，如下图所示。

​

        添加代码主要是鼠标释放（弹起）：

//鼠标释放：记录当前坐标
void CMousePicView::OnLButtonUp(UINT nFlags, CPoint point)
{
	//绘制图形
	CDC *p = GetDC();
	p->MoveTo(m_point);    //鼠标移动到左键按下点
	p->LineTo(point);      //绘制一条直线 终点为鼠标释放点
	CView::OnLButtonUp(nFlags, point);
}

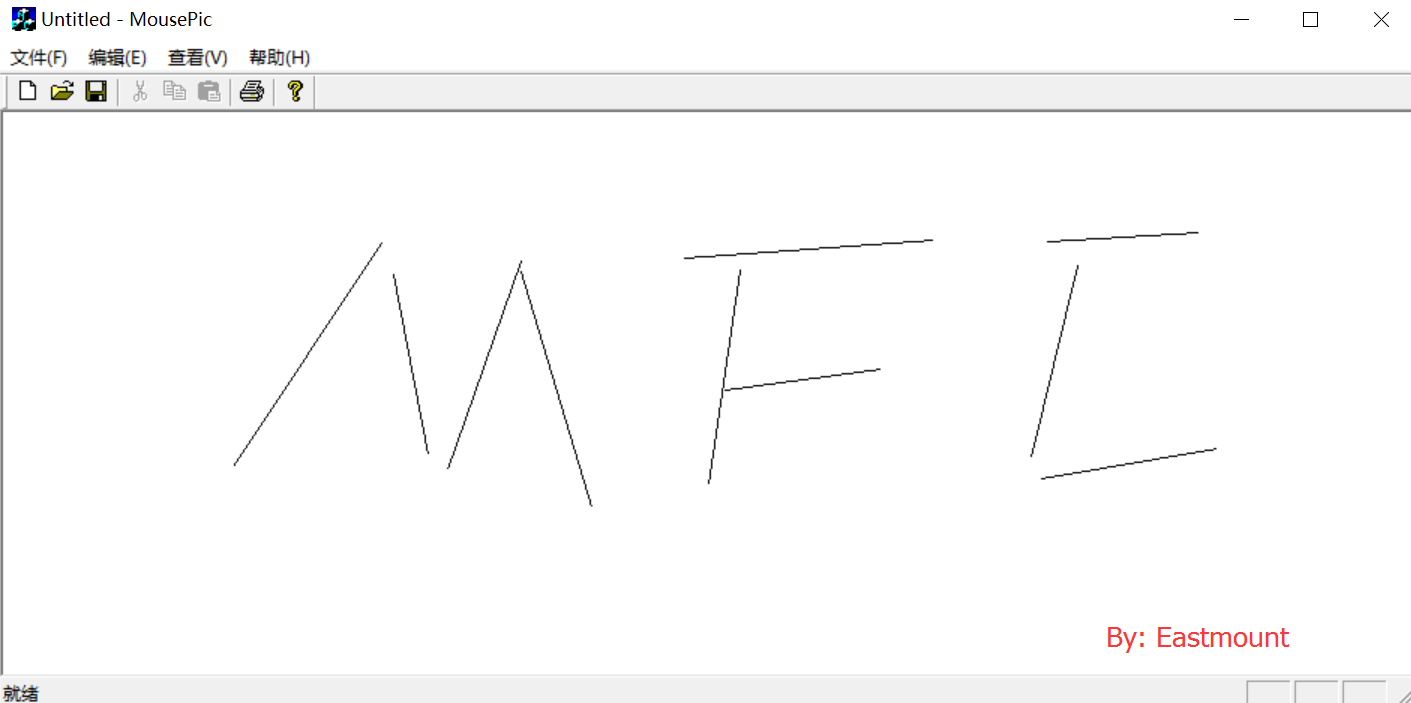

        此时鼠标绘制图形如下所示，但是存在两个问题：绘制过程中不可见、绘制结果只是直线。

​

        所以，需要借助鼠标移动函数实现，在鼠标移动过程中就进行绘制，同时引入bool类型的变量，判断鼠标按下或释放，按下的时候进行绘制操作。


        3.鼠标左键移动
        通过同样的方法在"类向导"中实现鼠标左键释放函数。

​

        完整代码如下所示：

//定义一个点类型的变量,用来保存当用户点击界面时点击的位置
CPoint m_point;

//定义布尔型变量 m_click=true表示鼠标点击 false表示鼠标释放
bool m_click;

//鼠标左键按下
void CMousePicView::OnLButtonDown(UINT nFlags, CPoint point)
{
	//把当前点击的点的位置赋给点m_point
	m_point = point;
	m_click = true;
	CView::OnLButtonDown(nFlags, point);
}


//鼠标释放：记录当前坐标
void CMousePicView::OnLButtonUp(UINT nFlags, CPoint point)
{
	//绘制图形
	/*
	CDC *p = GetDC();
	p->MoveTo(m_point);    //鼠标移动到左键按下点
	p->LineTo(point);      //绘制一条直线 终点为鼠标释放点
	*/
	m_click = false;
	CView::OnLButtonUp(nFlags, point);
}

//鼠标移动绘制图形
void CMousePicView::OnMouseMove(UINT nFlags, CPoint point)
{
	//定义画笔并选择
	CDC *p=GetDC();
	CPen pen(PS_SOLID, 4, RGB(255,0,0));
	p->SelectObject(pen);

	//鼠标按下进行绘制
	if(m_click==true) {
		p->MoveTo(m_point);
		p->LineTo(point);
		m_point = point;
	}
	CView::OnMouseMove(nFlags, point);
}

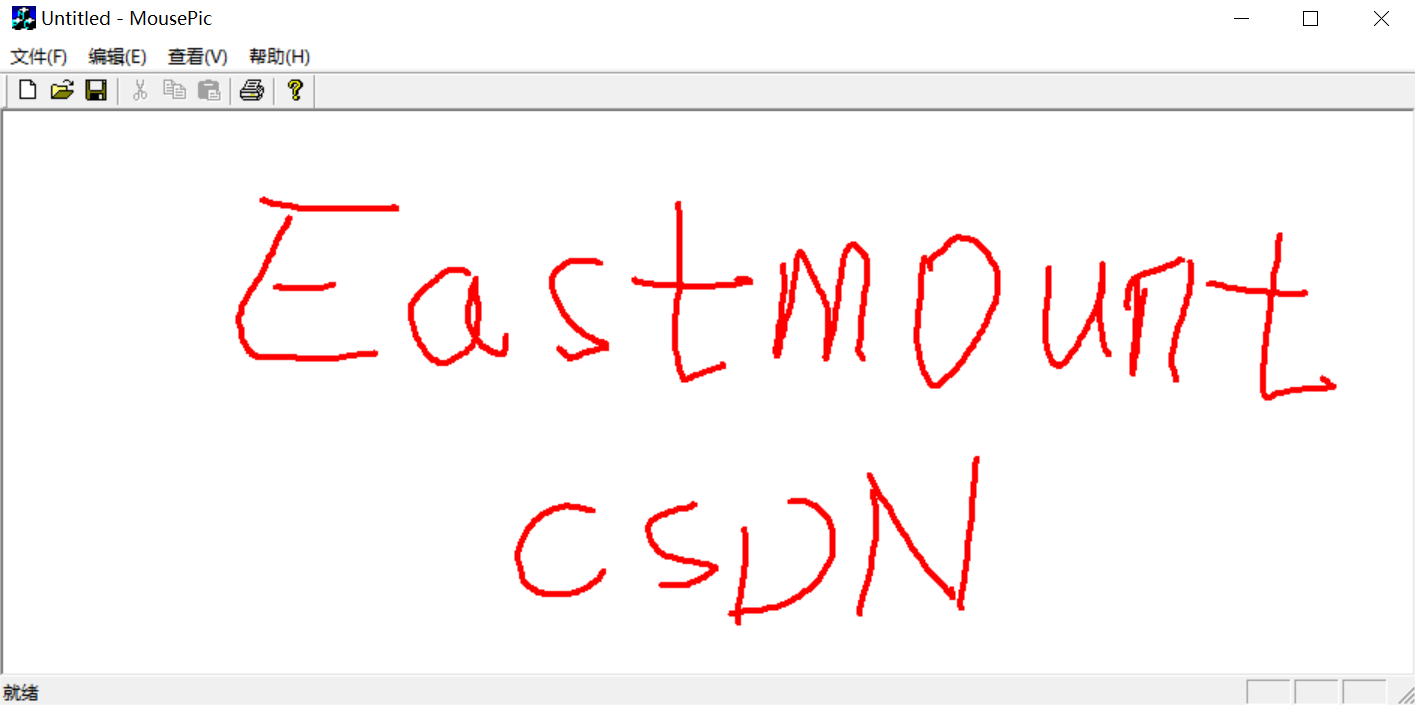

        绘制结果如下所示，相当于一个简单的画图软件。

​

        4.补充知识

        如果在OnMouseMove()鼠标移动函数if判断中缺少代码m_point = point，它会出现意想不到的效果，因为你需要每次绘制，鼠标移动当前点坐标point都需要赋值给下次绘制的起始坐标，供p->MoveTo(m_point)使用。

​

        同时，你可以绘制圆形、矩形等相关形状，不仅仅限定于直线。

//鼠标移动绘制图形
void CMousePicView::OnMouseMove(UINT nFlags, CPoint point)
{
	//定义画笔并选择
	CDC *p=GetDC();
	CPen pen(PS_SOLID, 1, RGB(255,0,0));
	p->SelectObject(pen);

	//鼠标按下进行绘制
	if(m_click==true) {
		p->MoveTo(m_point);
		//p->LineTo(point);
		p->Rectangle(point.x, point.y,point.x+20, point.y+30);
		m_point = point;
	}
	CView::OnMouseMove(nFlags, point);
}

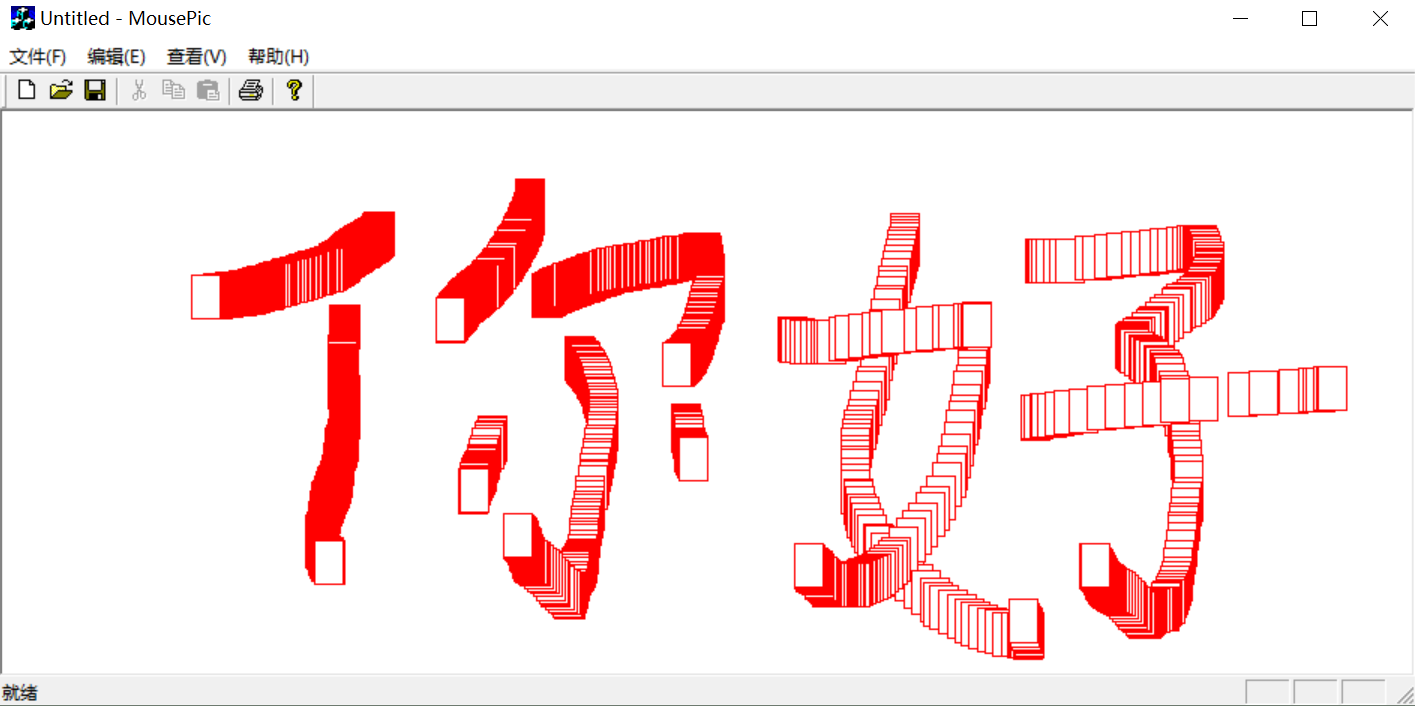

        输出如下所示：

​

        绘制中，定义了画笔Pen，正确的方法需要在绘制完成后，进行释放该画笔。核心代码如下：

	//定义画笔绘制矩形
    CPen MyPen, *OldPen;
    MyPen.CreatePen(PS_DASH, 2, RGB(0,0,255)); //虚线 粗2 蓝色
    OldPen = pDC->SelectObject(&MyPen);        //旧画笔赋值

	//绘制图形


	//清除
    pDC->SelectObject(OldPen);
    MyPen.DeleteObject();

三. MFC键盘响应函数

        1.基础知识

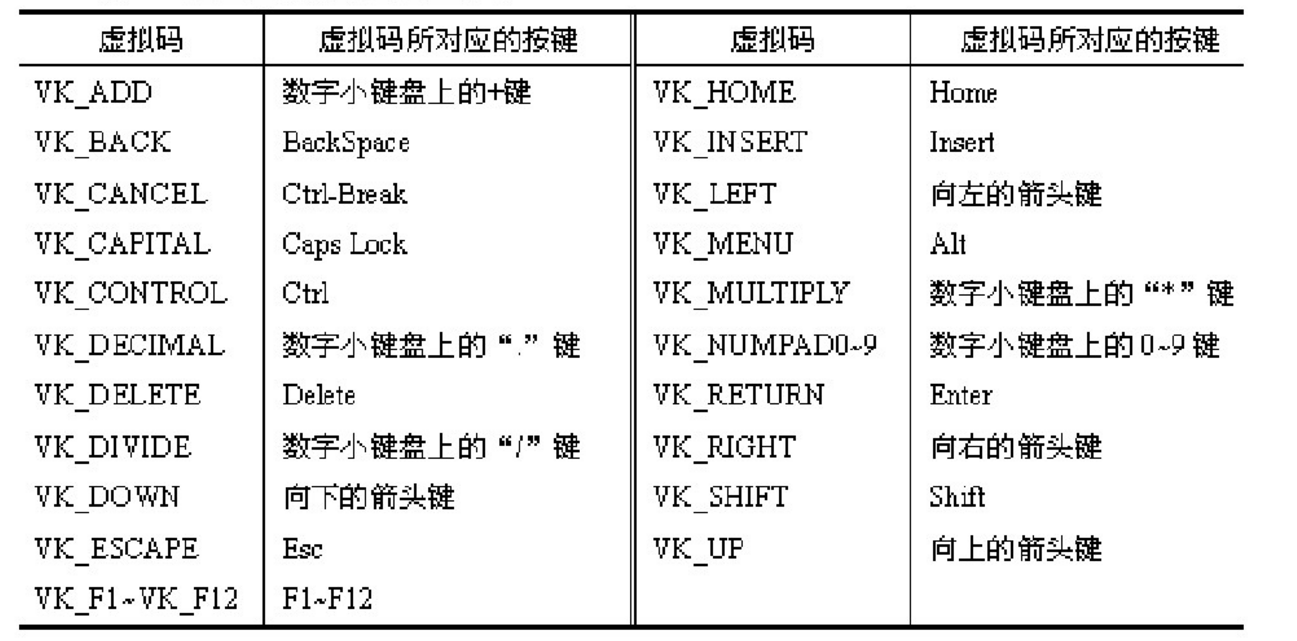

        Windows对每个按键定义了与设备无关的编码，这种编码叫做虚拟码。有了这个虚拟码，Windwos程序员可以使用该虚拟码进行编程。其中键盘上部分按键的虚拟码如下图所示：

        Windows按键消息常见如下：
        WM_CHAR 敲击键盘上的字符键时，产生该消息
        WM_KEYDOWN 任意键（包括字符键）被按下时都产生该消息，如果被按下的是字符键，在产生消息的同时还产生字符消息
        WM_KEYUP 任意角（包括字符键）被释放都产生该消息
        WM_SYSKEYDOWN F10被按下或者Alt与另一个键被同时按下
        WM_SYSKEYUP F10被释放或者Alt与另一个键被同时释放

        2.按键响应操作

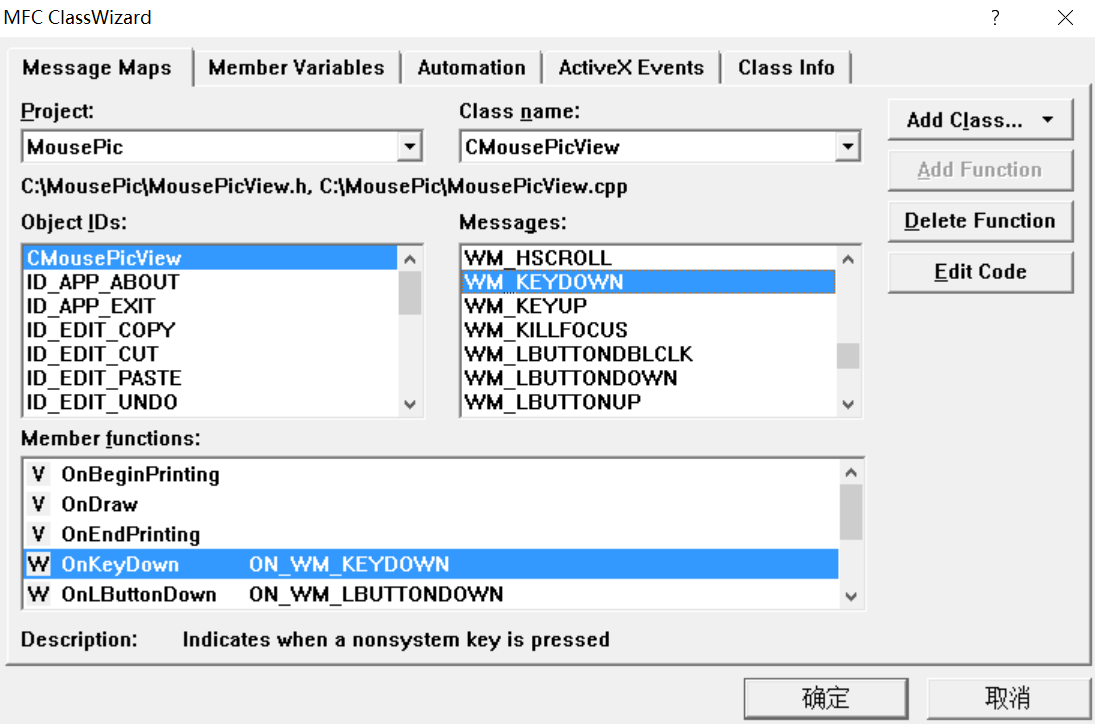

        同样，通过类向导建立按键按下函数。

​

        然后添加如下代码，按下任意一个键，绘制的矩形向右平移40距离。
//鼠标按键
void CMousePicView::OnKeyDown(UINT nChar, UINT nRepCnt, UINT nFlags)
{
	// TODO: Add your message handler code here and/or call default

	CDC *p = GetDC();
	p->MoveTo(m_point);       //键盘按下
	m_point.x += 40;          //水平平移40
	p->Rectangle(m_point.x, m_point.y, m_point.x+20, m_point.y+30);
	CView::OnKeyDown(nChar, nRepCnt, nFlags);
}

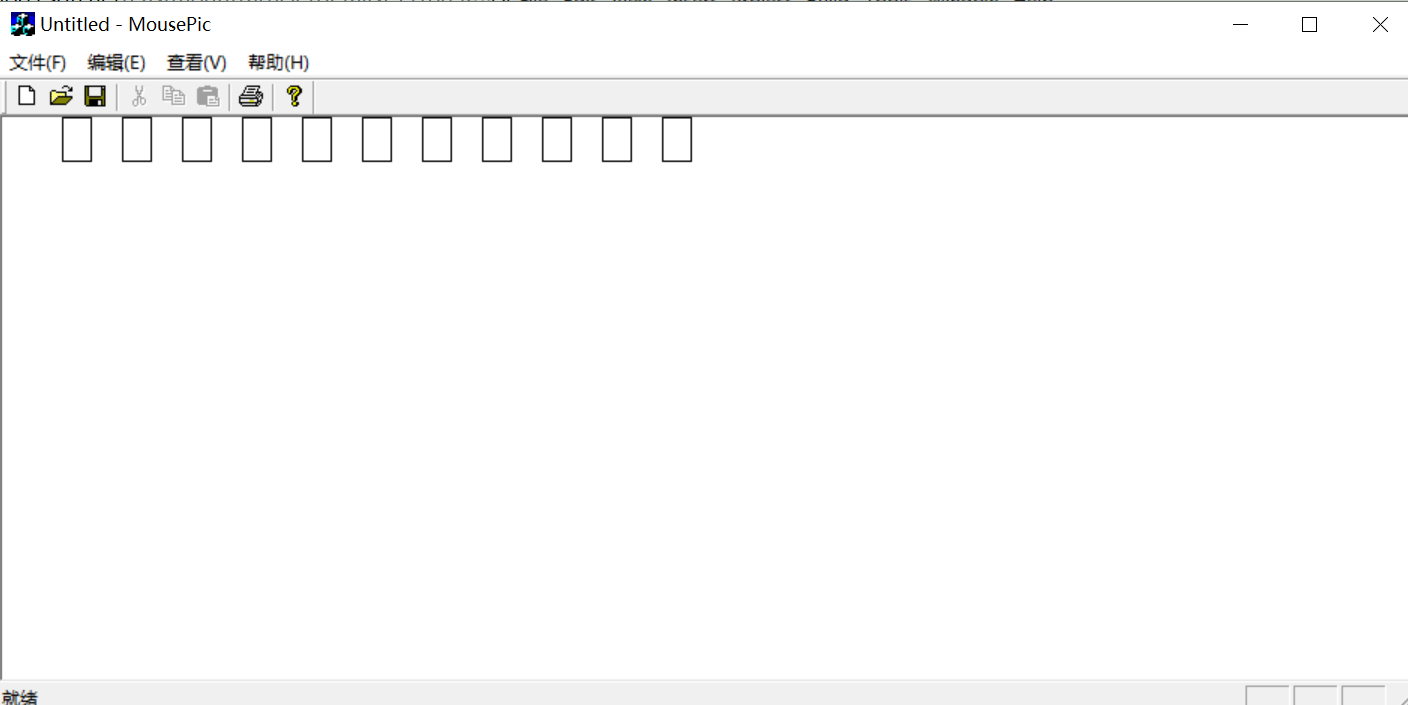

        绘制图形如下所示：

​

        3.响应不同键盘的操作

        需要将UINT nChar转换为Char字符型，然后进行盘，WASD进行上下左右移动绘制椭圆。

//鼠标按键
void CMousePicView::OnKeyDown(UINT nChar, UINT nRepCnt, UINT nFlags)
{
	// TODO: Add your message handler code here and/or call default

	CDC *p = GetDC();
	char cChar;               //当前被按下的字符
    cChar = char(nChar);      //将按下的键转换为字符

	//定义画笔
    CPen MyPen, *OldPen;
    MyPen.CreatePen(PS_DASH, 2, RGB(0,0,255));  //虚线 粗2 蓝色
    OldPen = p->SelectObject(&MyPen);           //旧画笔赋值

    //画刷
    CBrush MyBrush, *OldBrush;
    MyBrush.CreateSolidBrush(RGB(0,255,0));
    OldBrush = p->SelectObject(&MyBrush);


    if (cChar == 'D') {
		p->MoveTo(m_point);       //D键按下
		m_point.x += 40;          //水平向右平移40
		p->Ellipse(m_point.x, m_point.y, m_point.x+20, m_point.y+40);
	}
	if (cChar == 'A') {
		p->MoveTo(m_point);       //A键按下
		m_point.x -= 40;          //水平向左平移40
		p->Ellipse(m_point.x, m_point.y, m_point.x+20, m_point.y+40);
	}
	if (cChar == 'S') {
		p->MoveTo(m_point);       //S键按下
		m_point.y += 50;          //竖直向下平移50
		p->Ellipse(m_point.x, m_point.y, m_point.x+20, m_point.y+40);
	}
	if (cChar == 'W') {
		p->MoveTo(m_point);       //W键按下
		m_point.y -= 50;          //竖直向上平移50
		p->Ellipse(m_point.x, m_point.y, m_point.x+20, m_point.y+40);
	}


	//清除
    p->SelectObject(OldPen);
    MyPen.DeleteObject();
    p->SelectObject(OldBrush);
    MyBrush.DeleteObject();

	CView::OnKeyDown(nChar, nRepCnt, nFlags);
}

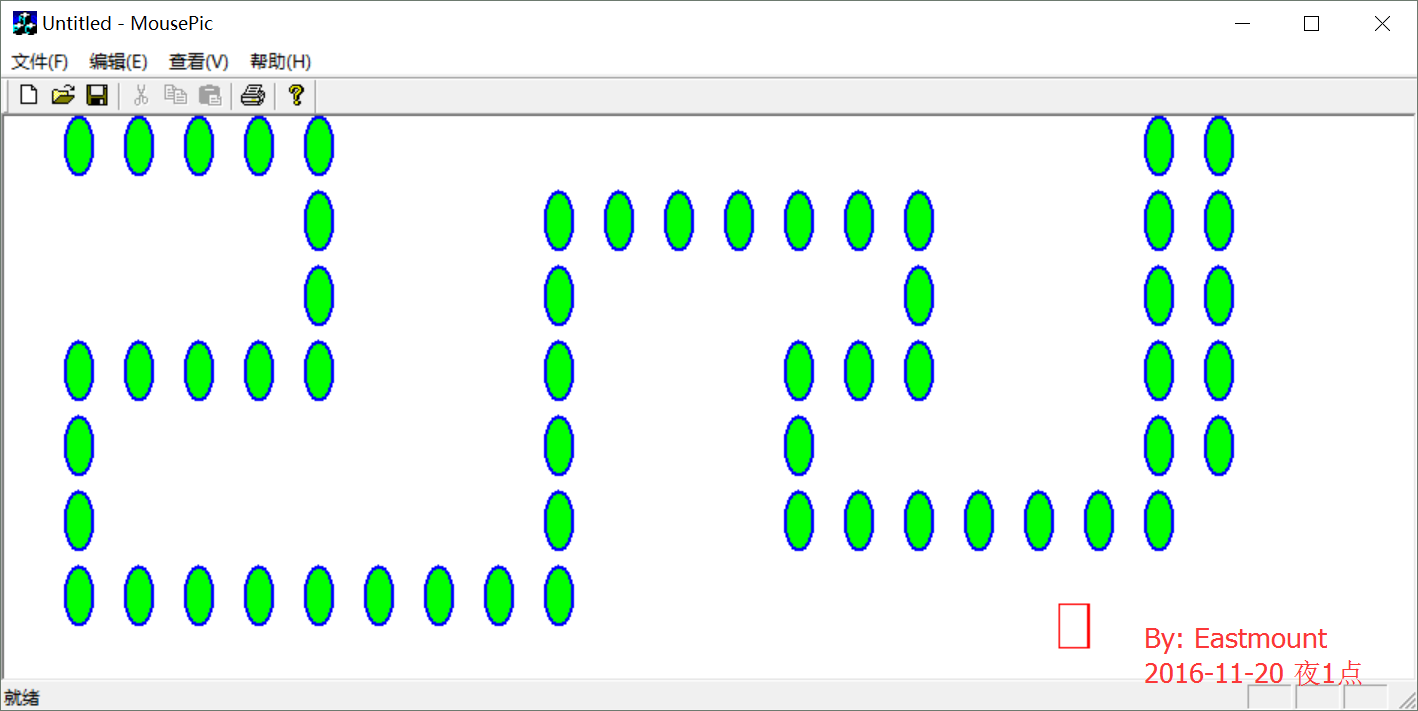

        绘制如下图所示：

​

        4.按键光标选择

//鼠标按键
void CMousePicView::OnKeyDown(UINT nChar, UINT nRepCnt, UINT nFlags)
{
	//光标操作
    char cChar;               //当前被按下的字符
    HCURSOR hCursor = 0;      //显示光标句柄
    HCURSOR hPrevCursor = 0;  //以前的光标句柄
    cChar = char(nChar);      //将按下的键转换为字符
    if (cChar == 'A'){
        //加载箭头光标
        hCursor = AfxGetApp()->LoadStandardCursor(IDC_ARROW);
    }
    if (cChar == 'B'){
        //加载箭头光标
        hCursor = AfxGetApp()->LoadStandardCursor(IDC_IBEAM);
    }
    if (cChar == 'C'){
        //加载箭头光标
        hCursor = AfxGetApp()->LoadStandardCursor(IDC_WAIT);
    }
    if (cChar == 'X'){
        hCursor = AfxGetApp()->LoadStandardCursor(IDC_ARROW);
        hPrevCursor = SetCursor(hCursor);
        if (hPrevCursor)
            DestroyCursor(hPrevCursor);
    }
    else{
        if (hCursor){
            hPrevCursor = SetCursor(hCursor);
            if (hPrevCursor)
                DestroyCursor(hPrevCursor);
        }
    }

	CView::OnKeyDown(nChar, nRepCnt, nFlags);
}

四. MFC鼠标绘制-学生作业展示

        最后展示学生做的成果，虽然代码非常简单，原理也很简单，但是学生做得真的挺好的，原来编程还可以这样上啊，一方面提升学生的学习兴趣，另一方面增加他们的编程能力。

​

​

​

​

​

​


​

        还是那句话，非常佩服学生的创造力及想象力吧！而且编程课原来可以这么进行，提升学生的编程能力的同时也培养了学生的兴趣。希望文章对你有所帮助~

        感恩能与大家在华为云遇见！
        希望能与大家一起在华为云社区共同成长。原文地址：https://blog.csdn.net/Eastmount/article/details/53192634

        (By:Eastmount 2021-12-16 夜于武汉)




​
