【计算机图形学课程】一.MFC基本绘图函数使用方法
这是2016年我《计算机图形学》课程实践编程课介绍的相关知识，主要是想通过MFC C++绘图，让学生体会下图形学相关的编程及简单的图形绘制，同时非常佩服学生的想象力，他们做得真的不错。希望这篇基础文章对你有所帮助吧！尤其是有这门课程的学生或编程爱好者，如果文章存在错误或不足之处，还请海涵。
参考书籍：孔令德·《计算机图形学基础教程（Visual C++版）》

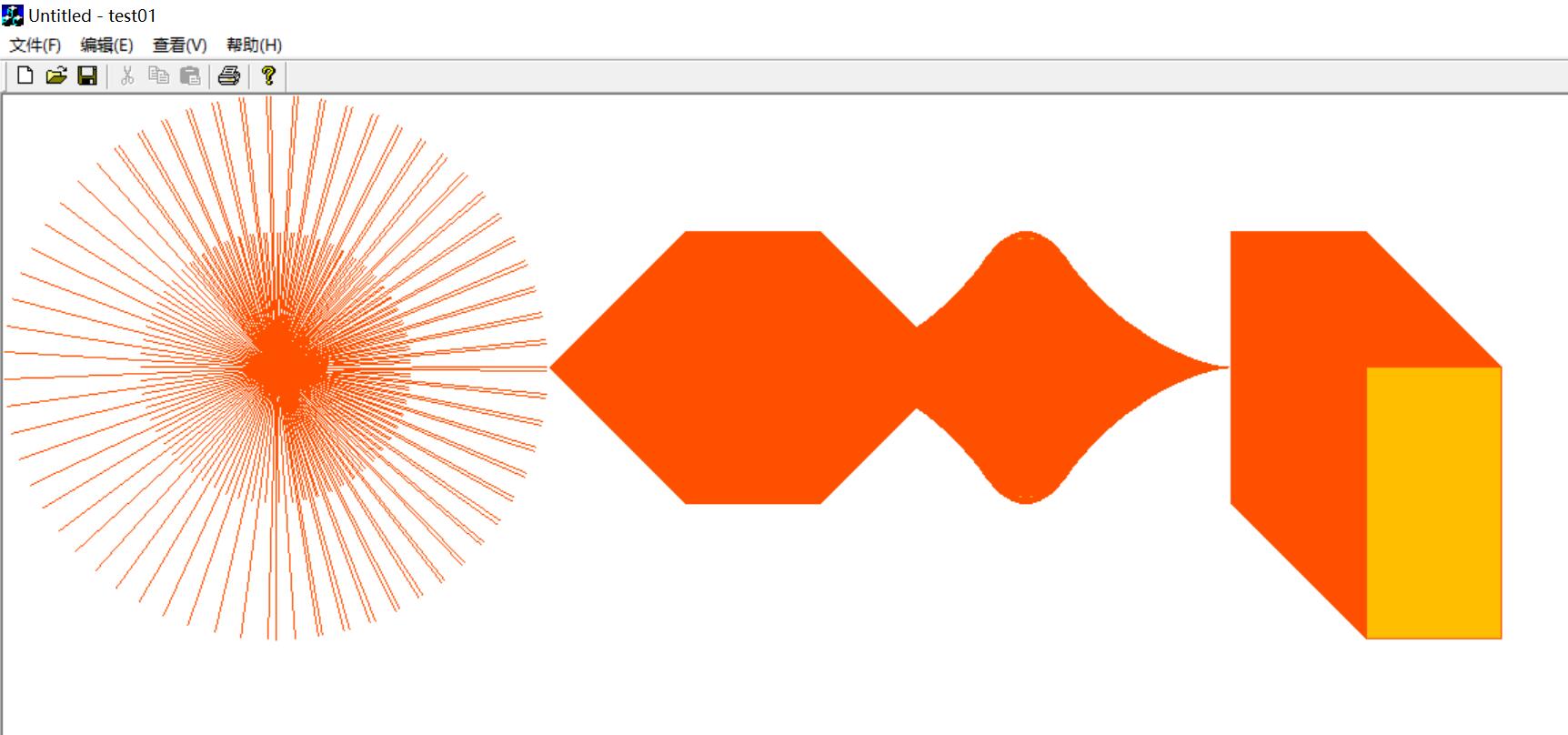

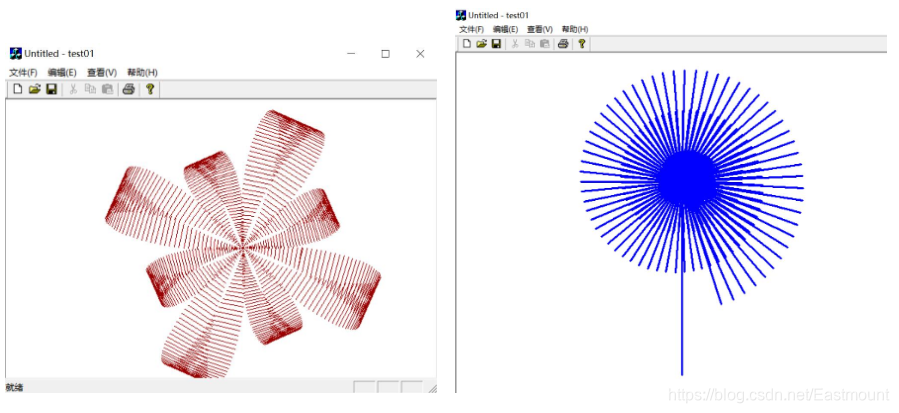

学生绘制的图形还是非常有创新的，表示很满意，哈哈哈~
一. MFC绘图基础知识 CDC类
VC++具有强大的绘图功能，虽然基于对话框的应用我推荐大家使用C# Winform程序，但是计算机图形和图像的基础知识，还是强烈推荐使用VC++ MFC实现。这有助于让你深入的理解图形变换、图像处理等知识。 在Windows平台下，GDI（Graphics Device Interface）图形设备接口被抽象为上下文CDC类（Device Context，DC）。Windows平台直接接收图形数据信息的不是显示器和打印机等硬件设备，而是CDC对象。MFC中，CDC类定义设备上下文对象的基类，封装了所需的成员函数，调用CDC类的成员函数，绘制和打印图形及文字。
CDC类派生出CClientDC类、CMetaFileDC类、CPaintDC类和CWindowDC类，请读者自行学习，同时推荐阅读原书。
MFC常用CPoint、CRect、CSize等数据类型。
(1) CPoint类：存放点坐标(x，y)；
(2) CRect类：存放矩形左上顶点和右下角顶点的坐标(top、left、right、bottom)，其中(top，left)为矩形的左上角点，(right，bottom)为矩形的右下角点；
(3) CSzie类：存放矩形的宽度和高度的坐标(cx，cy)，其中cx为矩形的宽度，cy为矩形的高度。
MFC绘图工具类包括CGdiObject、CBitmap、CBrush、CFont、CPallette、CPen和CRgn等。常用的包括：
(1) CBitmap：封装了一个GDI位图，提供位图操作的接口；
(2) CFont：封装了GDI字体，可以选作设备上下文中的当前字体；
(3) CBrush：封装了GDI画刷，选作设备上下文的当前画刷，画刷用于填充图形内部；
(4) CPen：封装了GDI画笔，选作设备上下文的当前画笔，画笔用于绘制图形边界线；
(5) CPallette：封装了GDI调色板，提供应用程序和显示器之间的颜色接口；
(6) CGdiObject：GDI绘图工具的基类，一般不能直接使用。
二. MFC单文档编程介绍

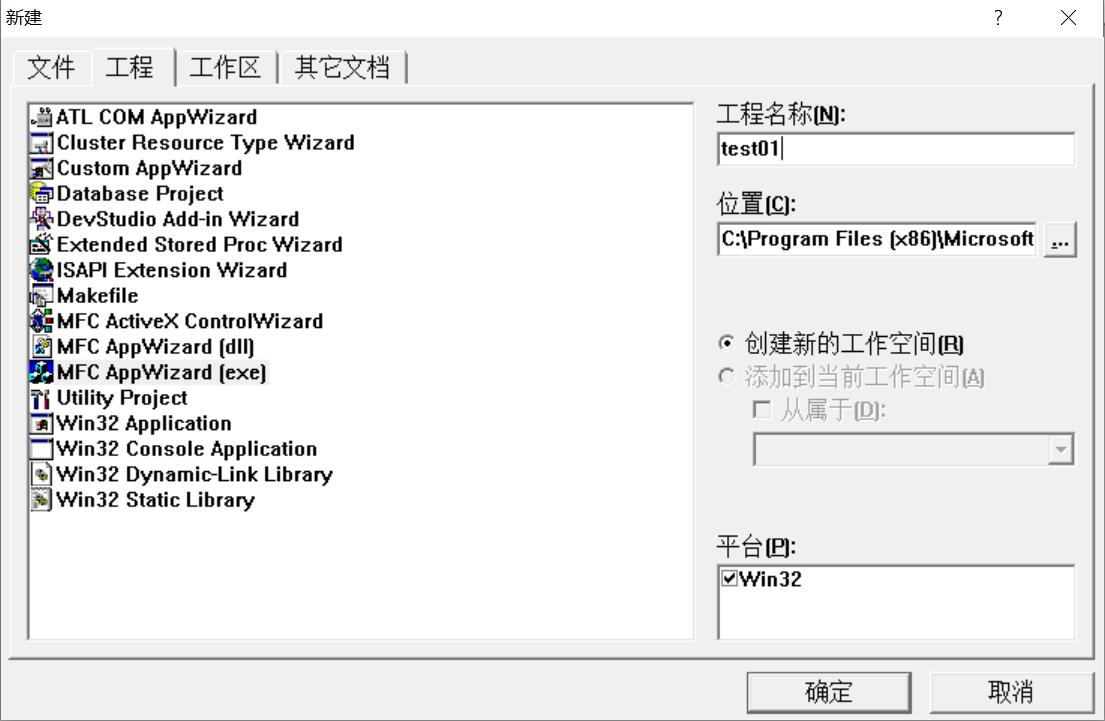

首先创建MFC项目，选择"MFC AppWizard"工程，命名为"test01"。
然后选择"单文档"格式，其中"基于对话框"是Dialog对话框工程。

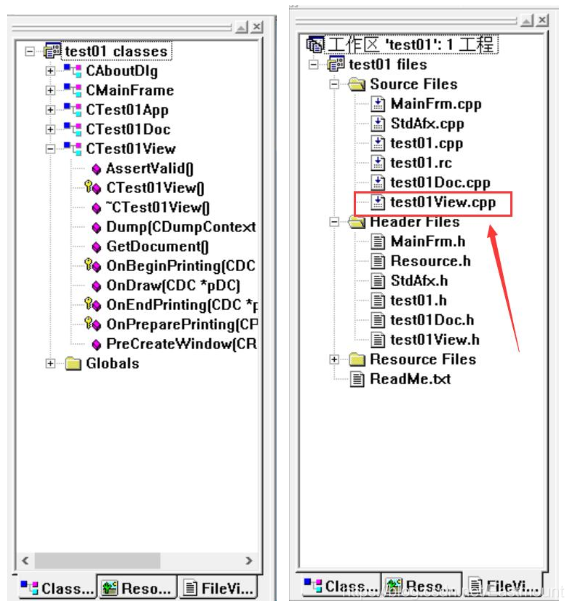

创建完工程，在工作区间主要包括：ClassView（类视图）、ResourceView（资源视图）和FileView（文件视图）。其中类视图主要包含各个类，文件视图包括源文件.cpp和头文件.h。

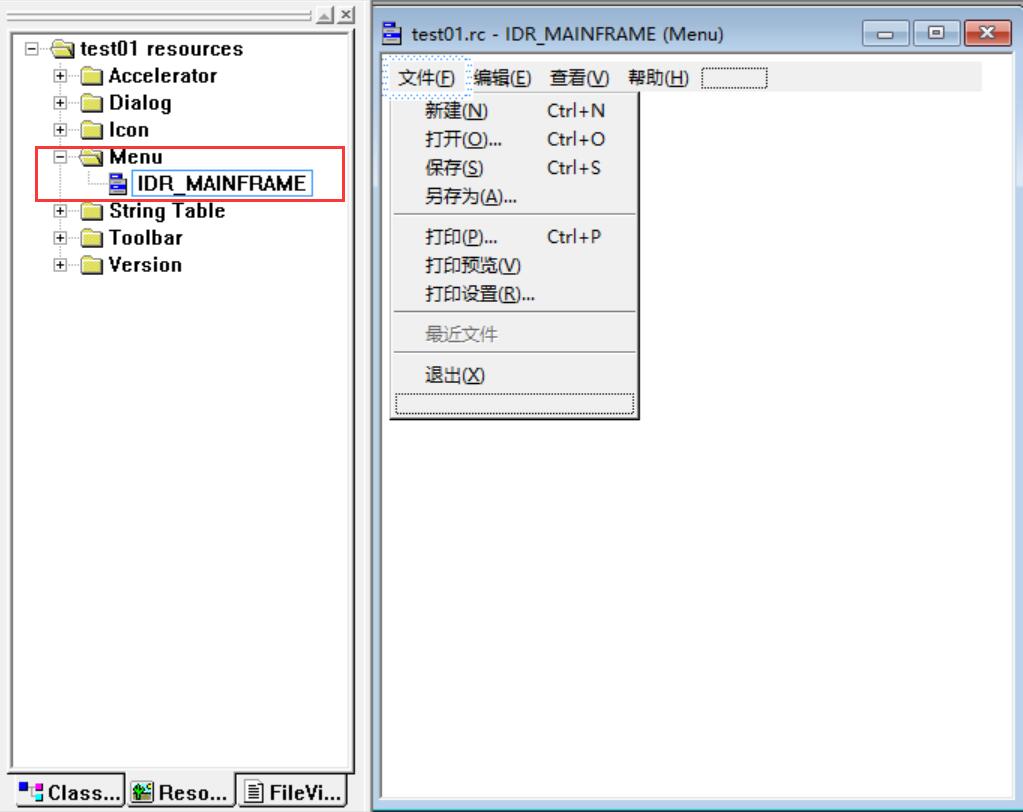

打开资源ResourceView视图如下所示：
MFC写代码通常在xxxView.cpp文件下，在"test01View.cpp"中找到OnDraw()函数，用于绘图：
下面将详细介绍MFC基础绘图函数。
三. MFC绘图函数及扩展
1.MFC绘图函数
(1)绘制直线
CDC::MoveTo(int x, int y)
将画笔移动到当前位置，即坐标(x, y)处，并没有画线。
CDC::LineTo(int x, int y)
画笔从当前位置绘制一条子线到(x, y)点，但不包含(x, y)点。

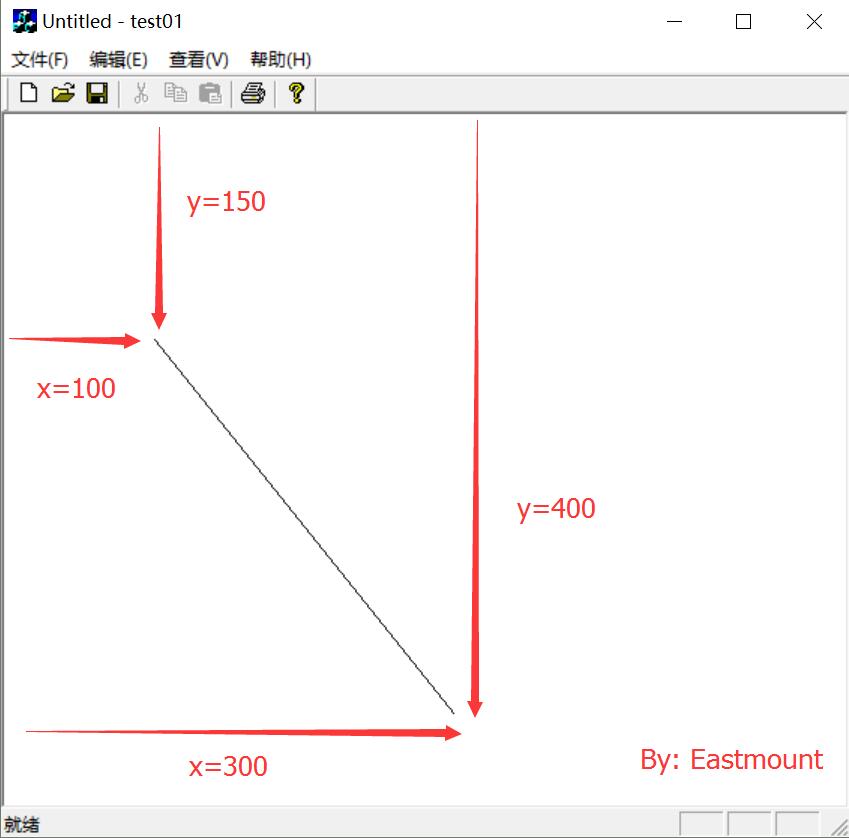

绘制图形如下所示，坐标(100, 150)表示距离左边100，距离顶部150。
(2) 设置画笔
通常可以设置绘制图形的颜色及线条属性，函数为：
CPen::CreatePen(int nPenStyle, int nWidth, COLORREF color)

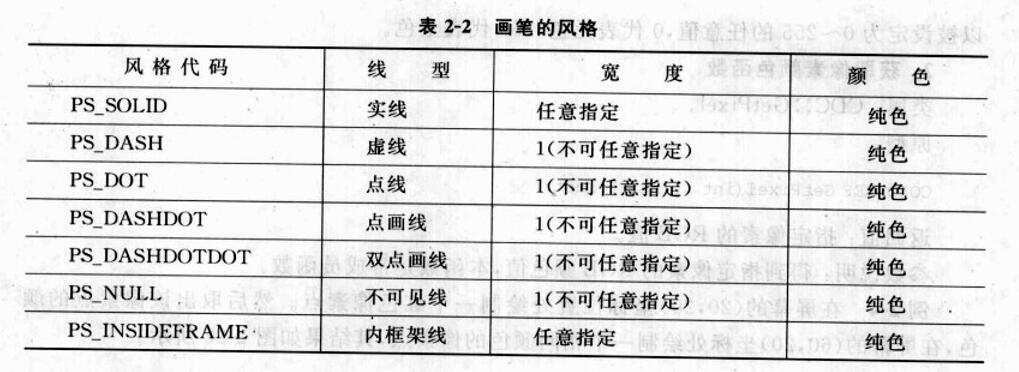

其中第一个参数为画笔的风格，实现、虚线等，第二个参数为画笔粗细，第三个参数使画笔的颜色，采用RGB(255, 255, 255)赋值。
调用CPen选中画笔对象指针，即将画笔指向新画笔，同时指向指针。

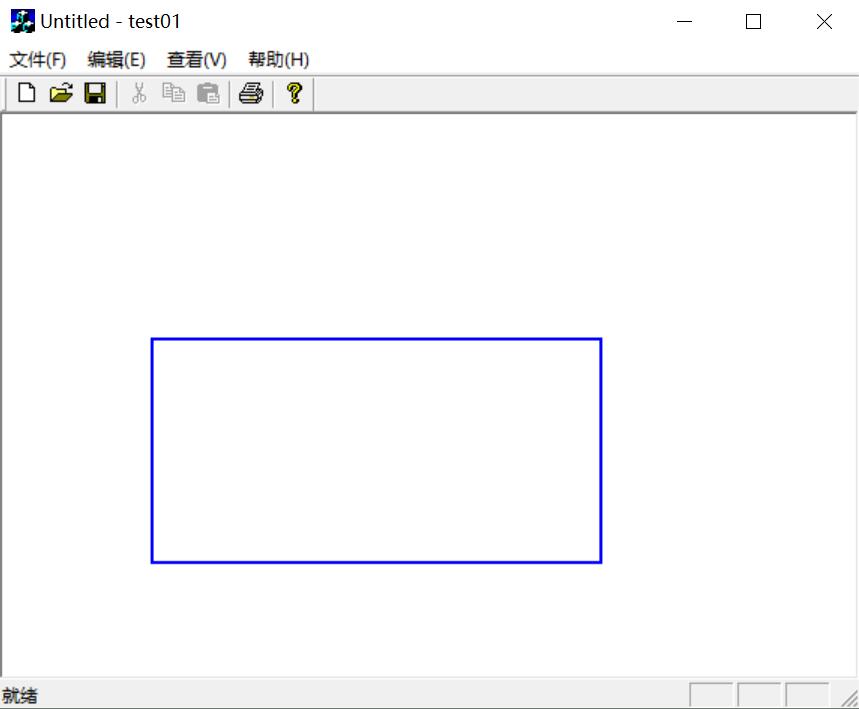

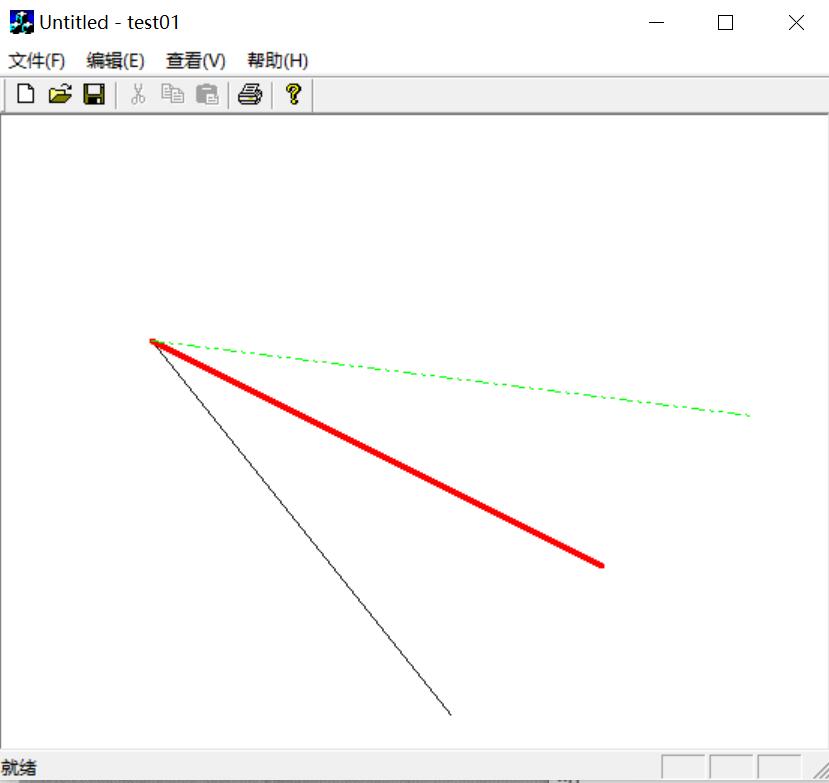

运行结果如下图所示，注意定义画笔后需要选择画笔SelectObject()，才能使用。
CDC::Rectangle(int x1, int y1, int x2, int y2)
参数x1、y1表示矩形左上角坐标，参数x2、y2表示矩形右下角坐标。
运行结果如下图所示，同时定义点是CPoint，可以调用point.x和point.y获取坐标。
CBrush::CreateSolidBrush(COLORREF crColor)
参数为画刷颜色，主要用于填充图形。
CBrush::SelectObject(CBrush* pBrush)
选择画刷，填充颜色，参数pBrush为选中CBrush对象的指针。
CGdiObject::DelectObject()
把已成自由状态的画刷从系统内存中清除，此函数同删除画笔函数。

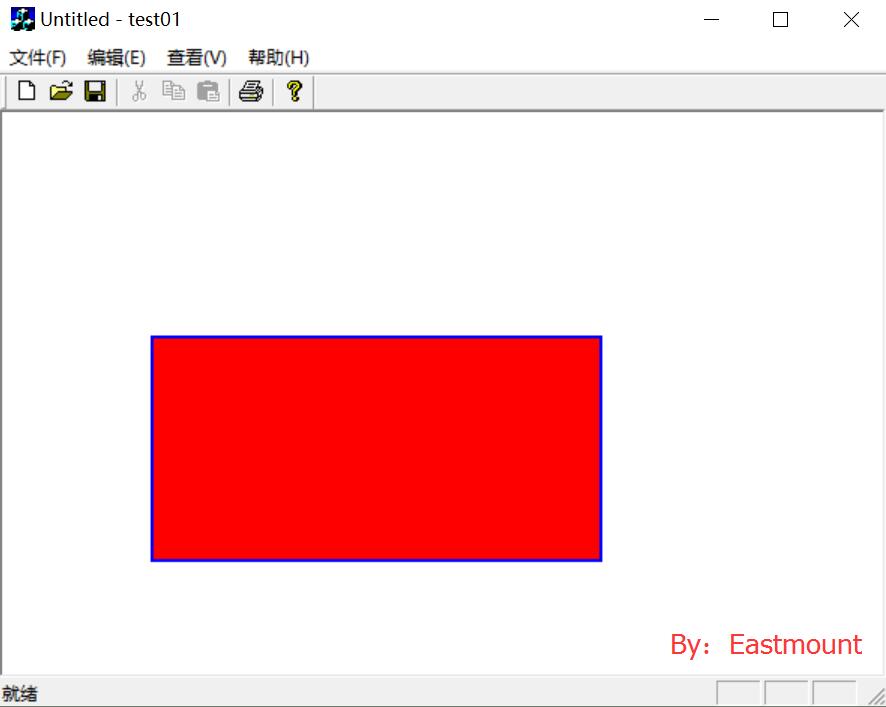

选择画刷填充如下图所示：
(5) 清除画笔及画刷
真实操作中，通常会在画笔和画刷使用完毕时，把已成为自由状态的画笔和画刷从系统内存中删除。
(6) 绘制椭圆函数
CDC::Ellipse(int x1, int y1, int x2, int y2)
参数x1、y1是绘制椭圆外接矩形左上角的坐标，x2、y2是外接矩形的右下角坐标。当绘制的外接矩形长和宽相同，即绘制的是圆。

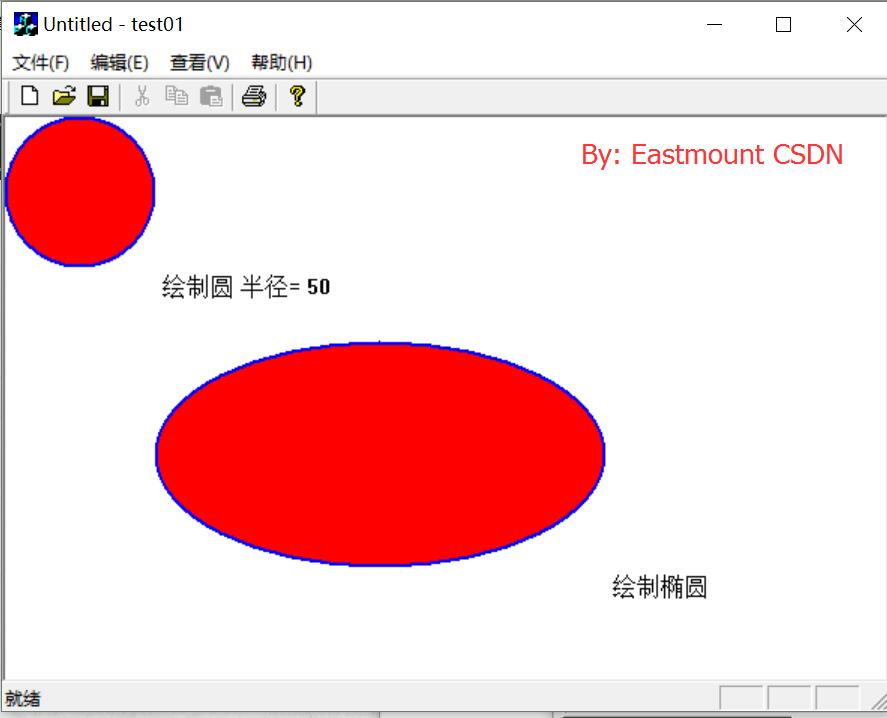

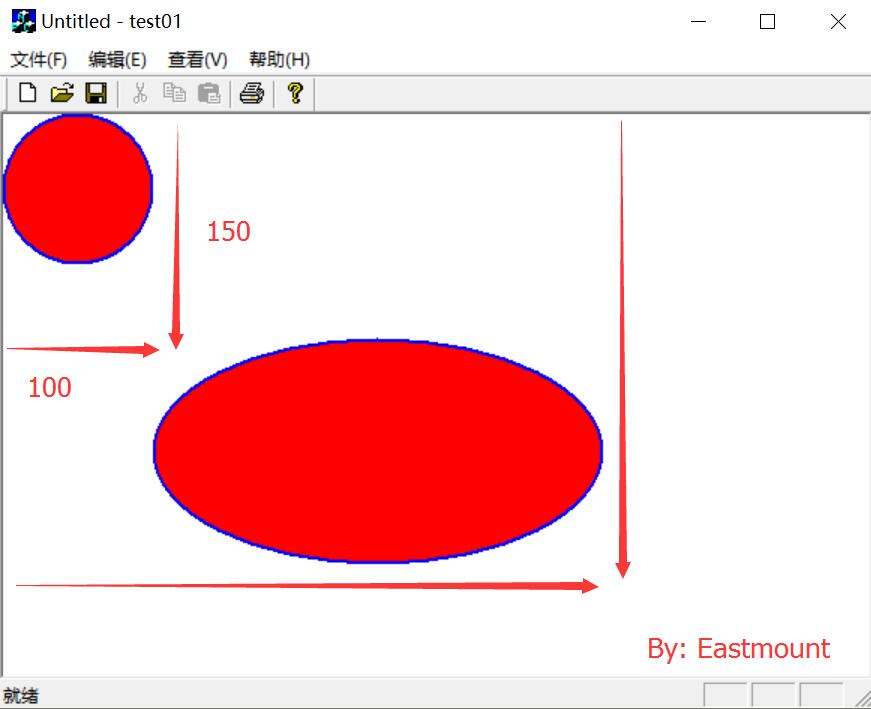

输出如下图所示：
(7) 绘制文字
CDC::TextOut(int x, int y, const CString & str)
参数x、y是文本的起点坐标，参数str是CString对象，文字内容。同时可以结合Format格式控制字符串输出变量。
输出如下图所示：
2.扩展知识

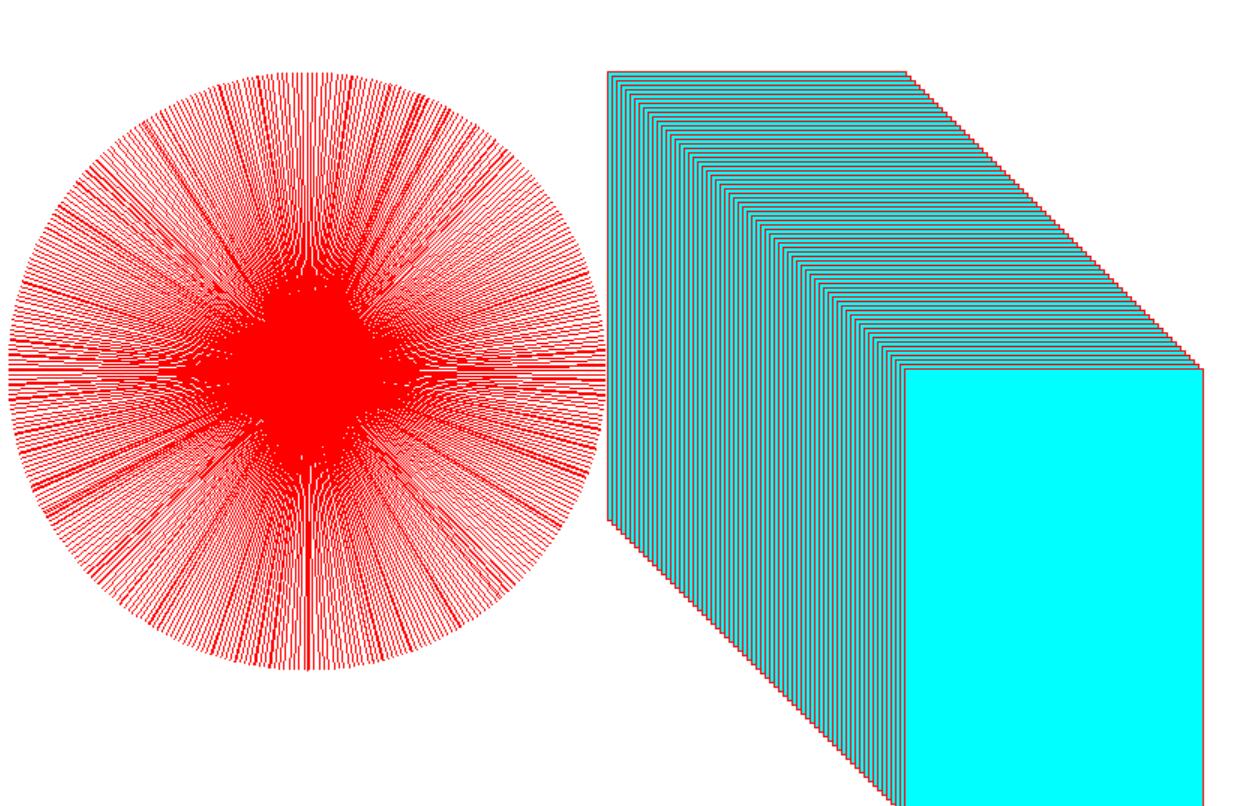

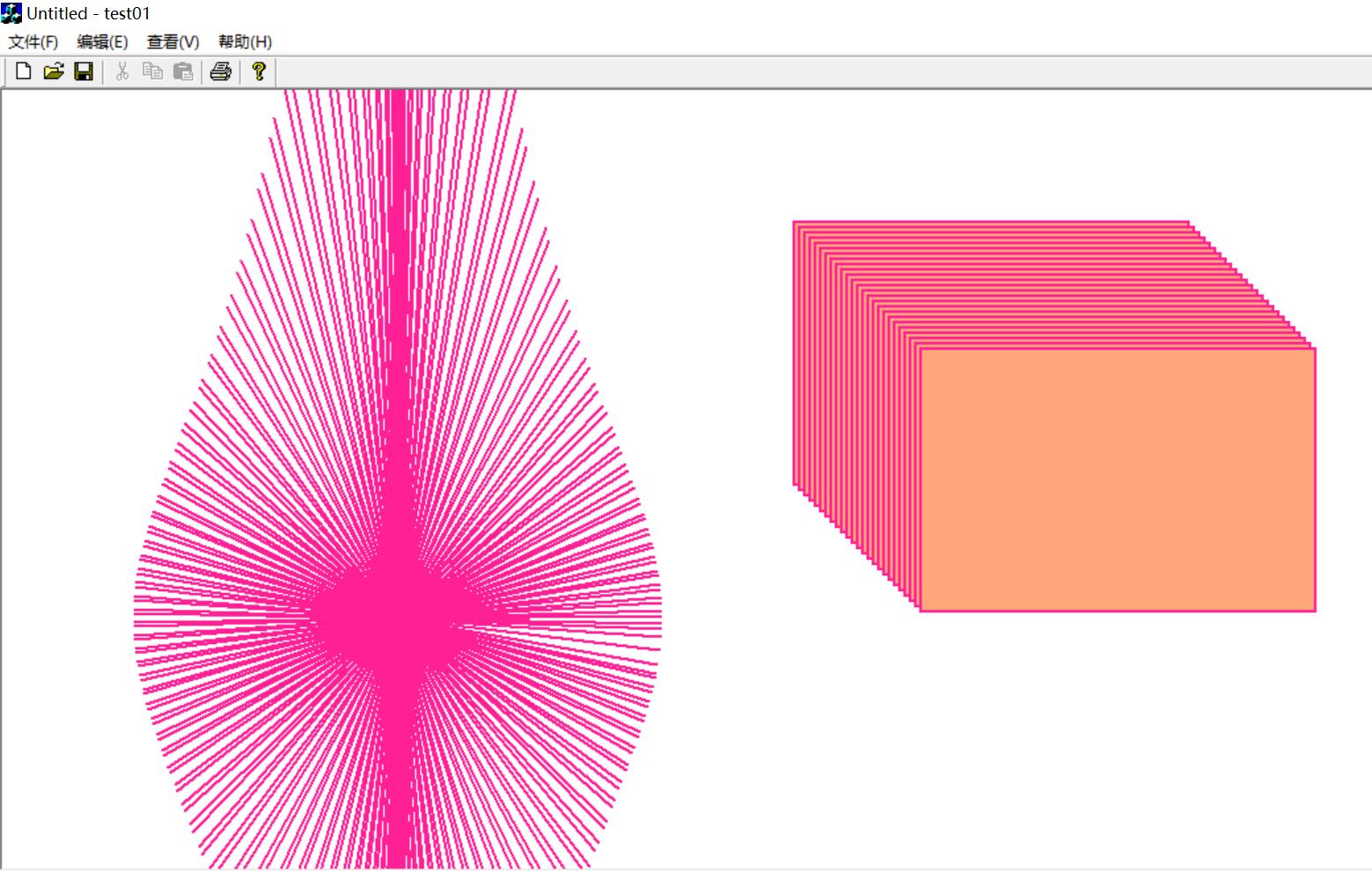

第一个扩展是，绘制直线过程中，如果围绕一个圆心进行循环绘制，可以得到很好看的圆形直线。
输出如下图所示：
第二段代码涉及图形平移，就是绘制矩形图形平移操作。
输出如下所示：
四. 学生成果及创新
下面的代码是做得比较好的同学的，感觉还是不错的。

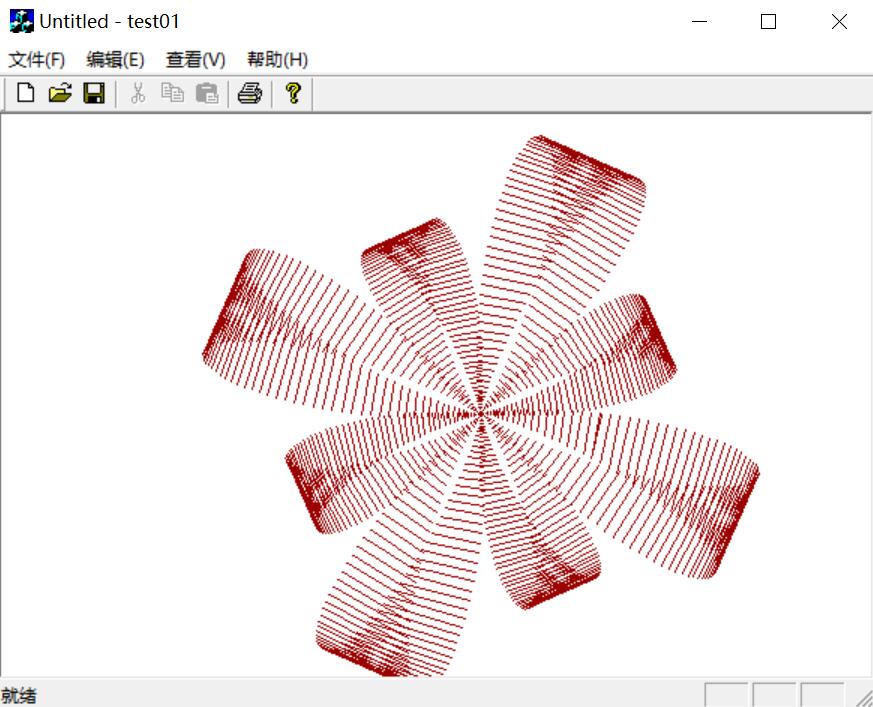

夏KH同学：
输出如下所示：

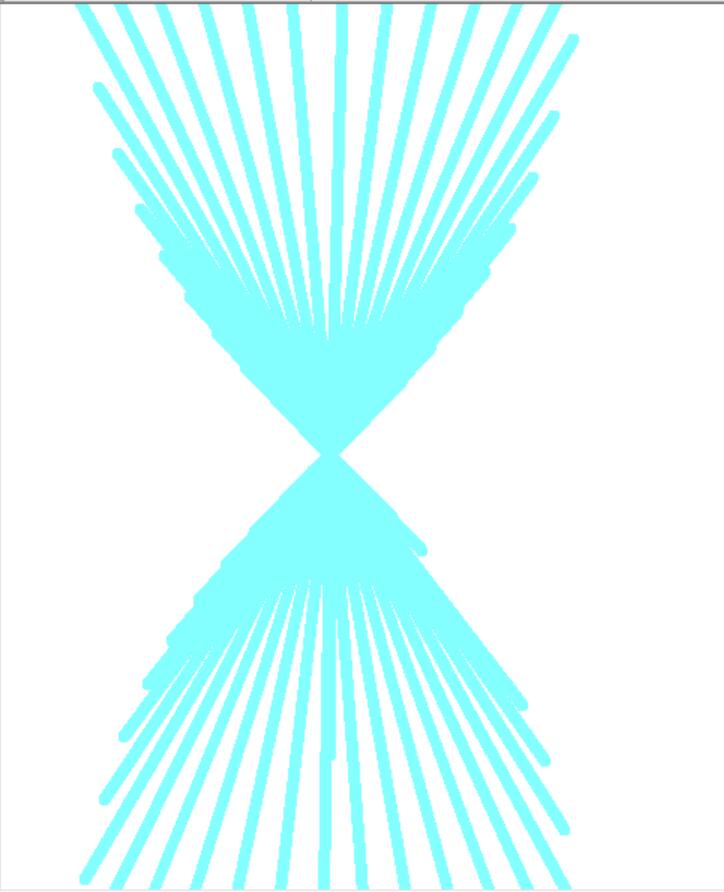

李N同学：
输出如下所示：
杨同学：
输出如下图所示：
张同学：
输出如下图所示：
郑同学：
输出如下图所示：
赵同学：
输出如下图所示：
陈同学：
输出如下图所示：

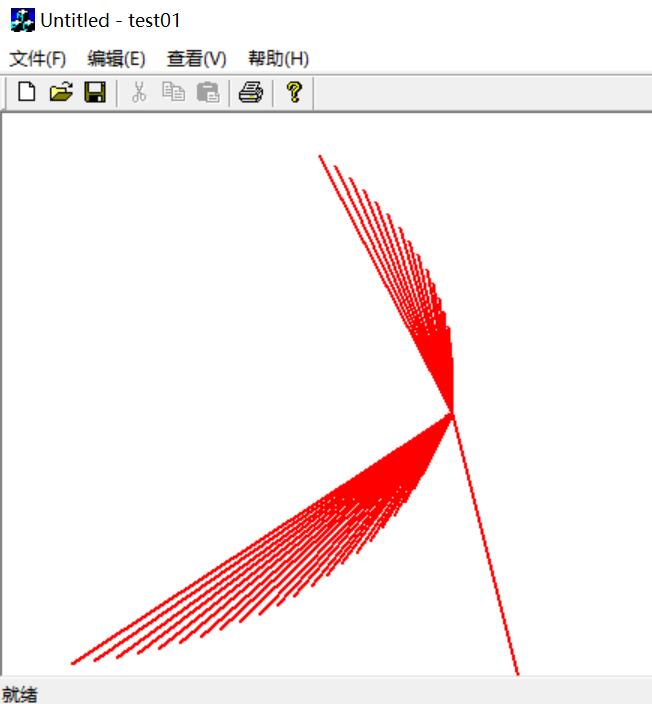

刘同学代码如下：
void CTest01View::OnDraw(CDC* pDC)
{
CTest01Doc* pDoc = GetDocument();
ASSERT_VALID(pDoc);
// TODO: add draw code for native data here
CPen pen(PS_SOLID,2,RGB(255,0,0));
pDC->SelectObject(&pen);
CPoint p0(300,200);
int R=170;
CPoint p1(350,400);
pDC->MoveTo(p0);
pDC->LineTo(p1);
float pi=3.14f;
CPoint p[45];
for(int i=0;i<45;i++)
{
p[i].x=int(p0.x*sin((pi+i)/20));
p[i].y=int(p0.y*cos((pi+i)/20)+R);
pDC->MoveTo(p0);
pDC->LineTo(p[i]);
}
}
希望文章对你有所帮助，上课内容还需要继续探索，这篇文章主要讲述MFC绘制图形的基础知识，再结合计算机图形学的旋转和平移应用进行扩展。原来课程可以这么上，挺有意思的，同时学生的想象力真实厉害，而且也很优秀。下周专家就来了，真的很忙，但是再忙，写博客的时候自己都是最放松最享受的时候，上课也是一样。加油~
希望能与大家一起在华为云社区共同成长。原文地址：https://blog.csdn.net/Eastmount/article/details/53180524
(By:Eastmount 2021-12-16 夜于武汉)
