前言

Grid容器组件：网格容器，由“行”和“列”分割的单元格所组成，通过指定“项目”所在的单元格做出各种各样的布局。

一、Grid

网格容器，由“行”和“列”分割的单元格所组成，通过指定“项目”所在的单元格做出各种各样的布局。

说明
该组件从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

1.1 子组件

包含GridItem子组件。

说明
Grid子组件的索引值计算规则：

按子组件的顺序依次递增。
if/else语句中，只有条件成立分支内的子组件会参与索引值计算，条件不成立分支内的子组件不计算索引值。
ForEach/LazyForEach语句中，会计算展开所有子节点索引值。
if/else/ForEach/LazyForEach发生变化以后，会更新子节点索引值。
Grid子组件的visibility属性设置为Hidden或None时依然会计算索引值。
Grid子组件的visibility属性设置为None时不显示，但依然会占用子组件对应的网格。
Grid子组件设置position属性，会占用子组件对应的网格，子组件将显示在相对Grid左上角偏移position的位置。该子组件不会随其对应网格滚动，在对应网格滑出Grid显示范围外后不显示。

GridItem是什么

网格容器中单项内容容器。

说明
该组件从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

可以包含子组件。

接口

使用下面这个即可创建一个GridItem了，他没有参数

GridItem()

属性

名称: rowStart
参数类型: number
描述: 指定当前元素的起始行号。

名称: rowEnd
参数类型: number
描述: 指定当前元素的终点行号。

名称: columnStart
参数类型: number
描述: 指定当前元素的起始列号。

名称: columnEnd
参数类型: number
描述: 指定当前元素的终点列号。

名称: forceRebuild (已废弃)
参数类型: boolean
描述: 设置在触发组件构建时是否重新创建此节点。从API version 9开始，该选项已被废弃。GridItem会根据自身属性和子组件的变化自行决定是否需要重新创建，无需设置。默认值为false。

名称: selectable
参数类型: boolean
描述: 指定当前GridItem元素是否可以被鼠标框选。需要注意，外层Grid容器的鼠标框选必须开启，GridItem的框选才会生效。默认值为true。

说明
起始行号、终点行号、起始列号、终点列号生效规则如下：

rowStart/rowEnd合理取值范围为0~总行数-1，columnStart/columnEnd合理取值范围为0~总列数-1。
只有在设置columnTemplate和rowTemplate的Grid中，设置合理的rowStart/rowEnd/columnStart/columnEnd四个属性的GridItem才能按照指定的行列号布局。
在设置columnTemplate和rowTemplate的Grid中，单独设置行号rowStart/rowEnd或列号columnStart/columnEnd的GridItem会占用指定的行数(rowEnd-rowStart+1)或列数(columnEnd-columnStart+1)。
在只设置columnTemplate的Grid中设置列号columnStart/columnEnd的GridItem按照指定的列数布局。
在只设置rowTemplate的Grid中设置行号rowStart/rowEnd的GridItem按照指定的行数布局。
columnTemplate和rowTemplate都不设置的Grid中GridItem的行列号属性无效。

事件

GridItem元素被鼠标框选的状态改变时触发下面这个回调函数。

onSelect(event: (isSelected: boolean) => void)

isSelected：进入鼠标框选范围即被选中返回true， 移出鼠标框选范围即未被选中返回false。

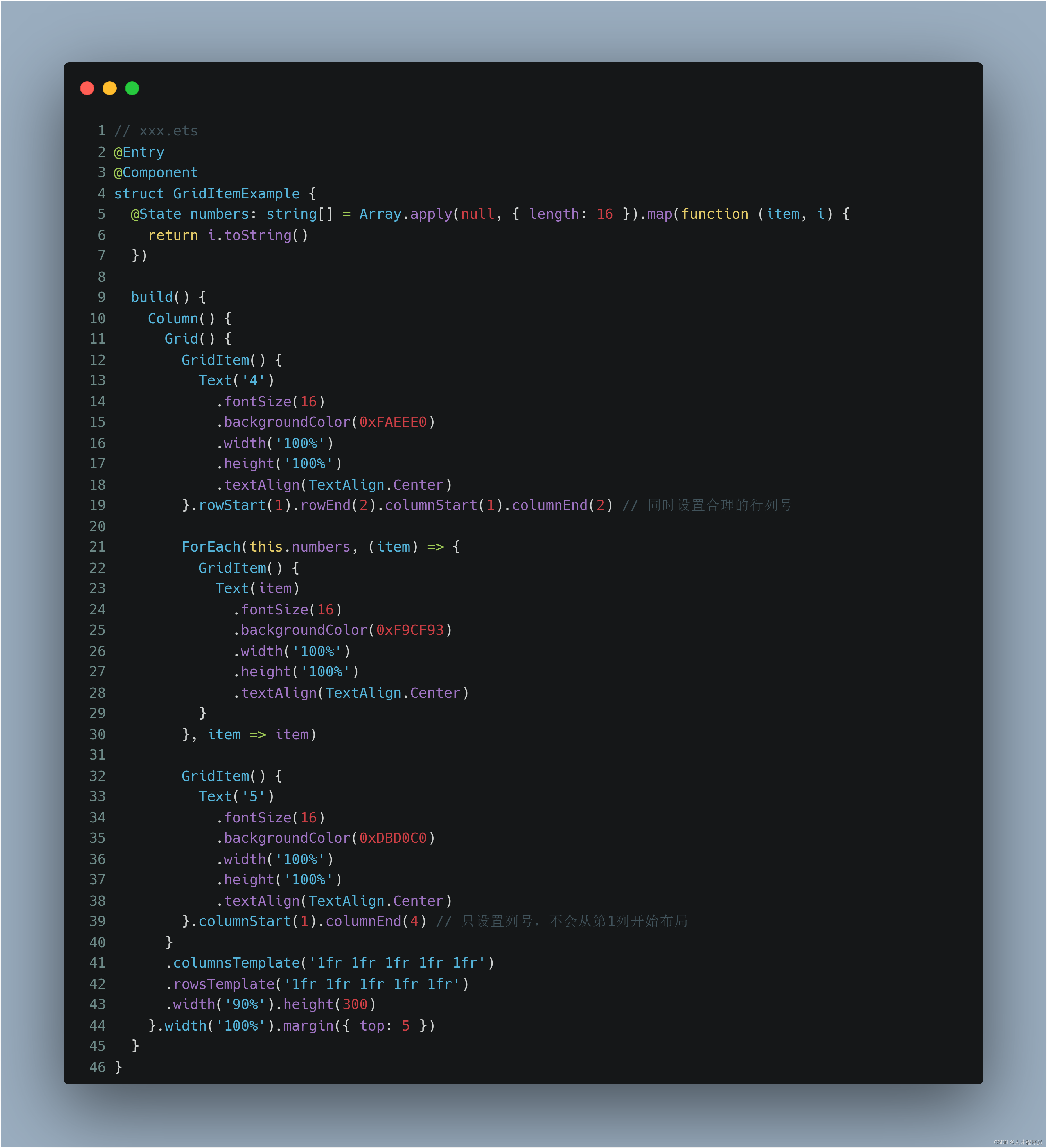

示例代码

// xxx.ets
@Entry
@Component
struct GridItemExample {
  @State numbers: string[] = Array.apply(null, { length: 16 }).map(function (item, i) {
    return i.toString()
  })

  build() {
    Column() {
      Grid() {
        GridItem() {
          Text('4')
            .fontSize(16)
            .backgroundColor(0xFAEEE0)
            .width('100%')
            .height('100%')
            .textAlign(TextAlign.Center)
        }.rowStart(1).rowEnd(2).columnStart(1).columnEnd(2) // 同时设置合理的行列号

        ForEach(this.numbers, (item) => {
          GridItem() {
            Text(item)
              .fontSize(16)
              .backgroundColor(0xF9CF93)
              .width('100%')
              .height('100%')
              .textAlign(TextAlign.Center)
          }
        }, item => item)

        GridItem() {
          Text('5')
            .fontSize(16)
            .backgroundColor(0xDBD0C0)
            .width('100%')
            .height('100%')
            .textAlign(TextAlign.Center)
        }.columnStart(1).columnEnd(4) // 只设置列号，不会从第1列开始布局
      }
      .columnsTemplate('1fr 1fr 1fr 1fr 1fr')
      .rowsTemplate('1fr 1fr 1fr 1fr 1fr')
      .width('90%').height(300)
    }.width('100%').margin({ top: 5 })
  }
}

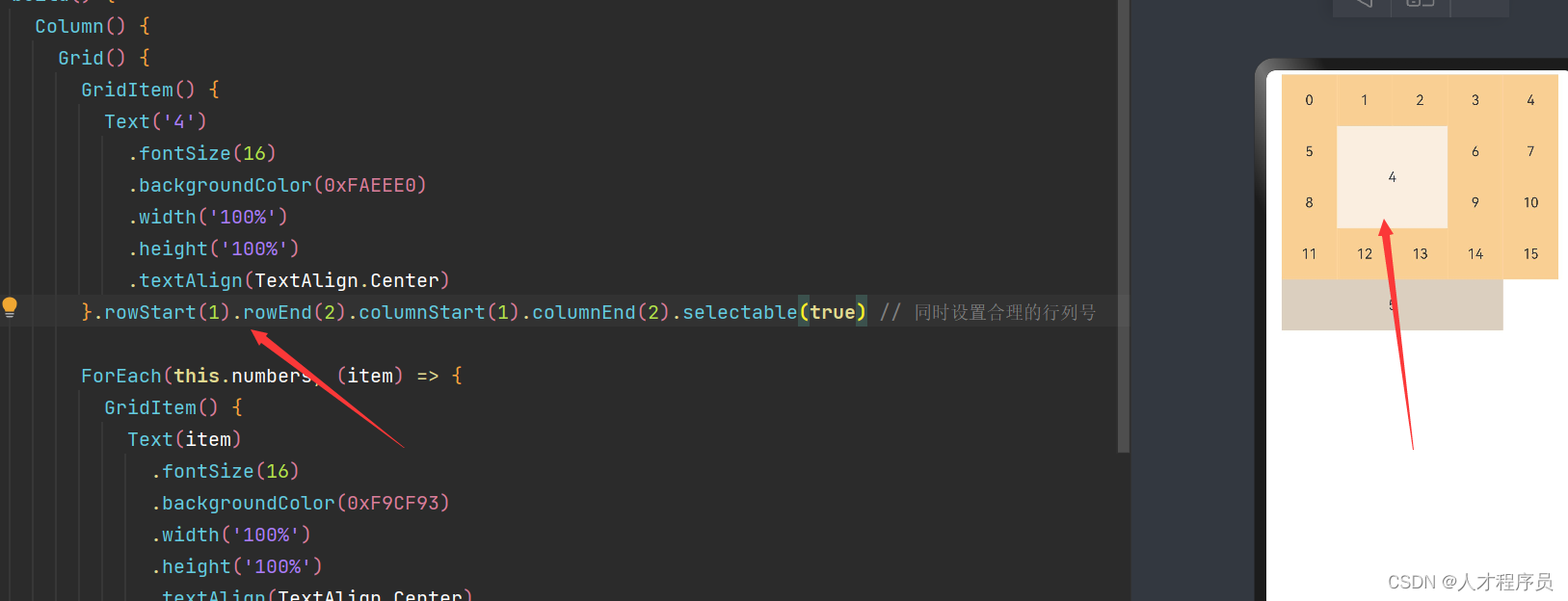

我们主要需要理解他这些属性的含义，我们可以通过图片来了解。如下：

1.2 接口

我们使用下面这个接口，可以创建一个Grid布局

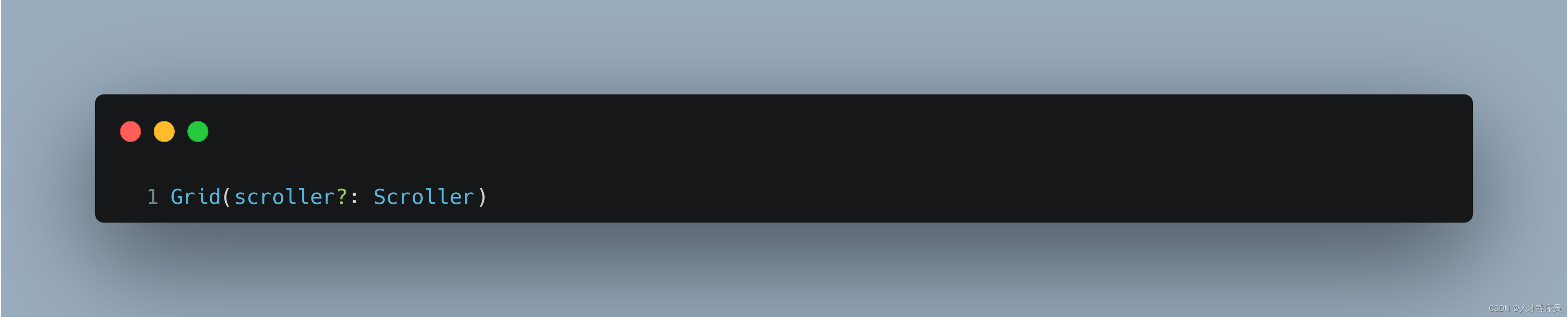

Grid(scroller?: Scroller)

参数

参数名：scroller
参数类型：Scroller
是否需要填写：否
作用：可滚动组件的控制器。用于与可滚动组件进行绑定。

说明：
不允许和其他滚动类组件绑定同一个滚动控制对象。

1.3 属性

除支持通用属性外，还支持以下属性：

名称: columnsTemplate
参数类型: string
描述: 设置当前网格布局的列数，不设置时默认为1列。例如，‘1fr 1fr 2fr’ 表示将父组件分成3列，将父组件允许的宽度分为4等份，其中第一列占1份，第二列占1份，第三列占2份。如果设置为’0fr’，则该列的宽度为0，GridItem不会显示。如果设置为其他非法值，GridItem会显示为固定1列。

名称: rowsTemplate
参数类型: string
描述: 设置当前网格布局的行数，不设置时默认为1行。例如，‘1fr 1fr 2fr’ 表示将父组件分成3行，将父组件允许的高度分为4等份，其中第一行占1份，第二行占1份，第三行占2份。如果设置为’0fr’，则该行的高度为0，GridItem不会显示。如果设置为其他非法值，GridItem会显示为固定1行。

名称: columnsGap
参数类型: Length
描述: 设置列与列之间的间距。默认值为0。如果设置为小于0的值，将按默认值显示。

名称: rowsGap
参数类型: Length
描述: 设置行与行之间的间距。默认值为0。如果设置为小于0的值，将按默认值显示。

名称: scrollBar
参数类型: BarState
描述: 设置滚动条的状态。默认值为BarState.Off。

名称: scrollBarColor
参数类型: string | number | Color
描述: 设置滚动条的颜色。

名称: scrollBarWidth
参数类型: string | number
描述: 设置滚动条的宽度。宽度设置后，滚动条的正常状态和按压状态的宽度均为指定的宽度值。默认值为4vp。

名称: cachedCount
参数类型: number
描述: 设置预加载的GridItem的数量，仅在LazyForEach中生效。默认值为1。设置缓存后，会在Grid的显示区域上下各缓存cachedCount * 列数个GridItem。LazyForEach超出显示和缓存范围的GridItem会被释放。

名称: editMode
参数类型: boolean
描述: 设置Grid是否进入编辑模式，允许拖拽Grid组件内部的GridItem。默认值为false。

名称: layoutDirection (8+)
参数类型: GridDirection
描述: 设置布局的主轴方向。默认值为GridDirection.Row。

名称: maxCount (8+)
参数类型: number
描述: 当layoutDirection是Row/RowReverse时，表示可显示的最大列数；当layoutDirection是Column/ColumnReverse时，表示可显示的最大行数。默认值为Infinity。

名称: minCount (8+)
参数类型: number
描述: 当layoutDirection是Row/RowReverse时，表示可显示的最小列数；当layoutDirection是Column/ColumnReverse时，表示可显示的最小行数。默认值为1。

名称: cellLength
参数类型: number
描述: 当layoutDirection是Row/RowReverse时，表示一行的高度；当layoutDirection是Column/ColumnReverse时，表示一列的宽度。默认值为第一个元素的大小。

名称: multiSelectable
参数类型: boolean
描述: 是否开启鼠标框选。默认值为false，其中false表示关闭框选，true表示开启框选。

名称: supportAnimation
参数类型: boolean
描述: 是否支持动画。目前支持GridItem的拖拽动画。默认值为false。

1.4 Grid的几种布局模式

Grid组件根据rowsTemplate、columnsTemplate属性的设置情况，可分为以下三种布局模式：

rowsTemplate、columnsTemplate同时设置：
Grid只展示固定行列数的元素，其余元素不展示，且Grid不可滚动。
此模式下以下属性不生效：layoutDirection、maxCount、minCount、cellLength。
Grid的宽高没有设置时，默认适应父组件尺寸。
Gird网格列大小按照Gird自身内容区域大小减去所有行列Gap后按各个行列所占比重分配。
GridItem默认填满网格大小。

rowsTemplate、columnsTemplate仅设置其中的一个：
元素按照设置的方向进行排布，超出Grid显示区域后，Grid可通过滚动的方式展示。
如果设置了columnsTemplate，Gird滚动方向为垂直方向，主轴方向为垂直方向，交叉轴方向为水平方向。
如果设置了rowsTemplate，Gird滚动方向为水平方向，主轴方向为水平方向，交叉轴方向为垂直方向。
此模式下以下属性不生效：layoutDirection、maxCount、minCount、cellLength。
网格交叉轴方向尺寸根据Gird自身内容区域交叉轴尺寸减去交叉轴方向所有Gap后按所占比重分配。
网格主轴方向尺寸取当前网格交叉轴方向所有GridItem高度最大值。

rowsTemplate、columnsTemplate都不设置：
元素在layoutDirection方向上排布，列数由Grid的宽度、首个元素的宽度、minCount、maxCount、columnsGap共同决定。
行数由Grid高度、首个元素高度、cellLength、rowsGap共同决定。超出行列容纳范围的元素不显示，也不能通过滚动进行展示。
此模式下仅生效以下属性：layoutDirection、maxCount、minCount、cellLength、editMode、columnsGap、rowsGap。
当前layoutDirection设置为Row时，先从左到右排列，排满一行再排一下一列。剩余高度不足时不再布局，整体内容顶部居中。
当前layoutDirection设置为Column时，先从上到下排列，排满一列再排一下一列，剩余宽度度不足时不再。整体内容顶部居中。

1.5 GridDirection枚举说明

Row（行）：
描述：主轴布局方向沿水平方向布局，即自左往右先填满一行，再去填下一行。
布局方向：水平方向

Column（列）：
描述：主轴布局方向沿垂直方向布局，即自上往下先填满一列，再去填下一列。
布局方向：垂直方向

RowReverse（反向行）：
描述：主轴布局方向沿水平方向反向布局，即自右往左先填满一行，再去填下一行。
布局方向：水平方向，反向

ColumnReverse（反向列）：

描述：主轴布局方向沿垂直方向反向布局，即自下往上先填满一列，再去填下一列。
布局方向：垂直方向，反向
这些描述指导了布局中元素在主轴方向上的排列方式，可以帮助你更好地理解和使用它们。

说明
Grid组件通用属性clip的默认值为true。

1.6事件

除支持通用事件外，还支持以下事件：

1、函数原型：

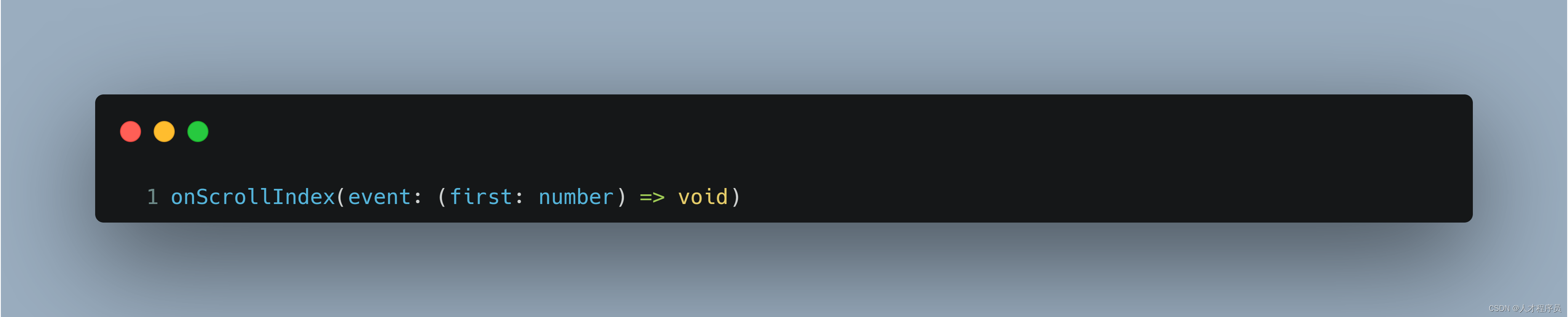

onScrollIndex(event: (first: number) => void)

功能描述：当当前网格显示的起始位置的项目发生变化时触发此事件。

2、函数原型：

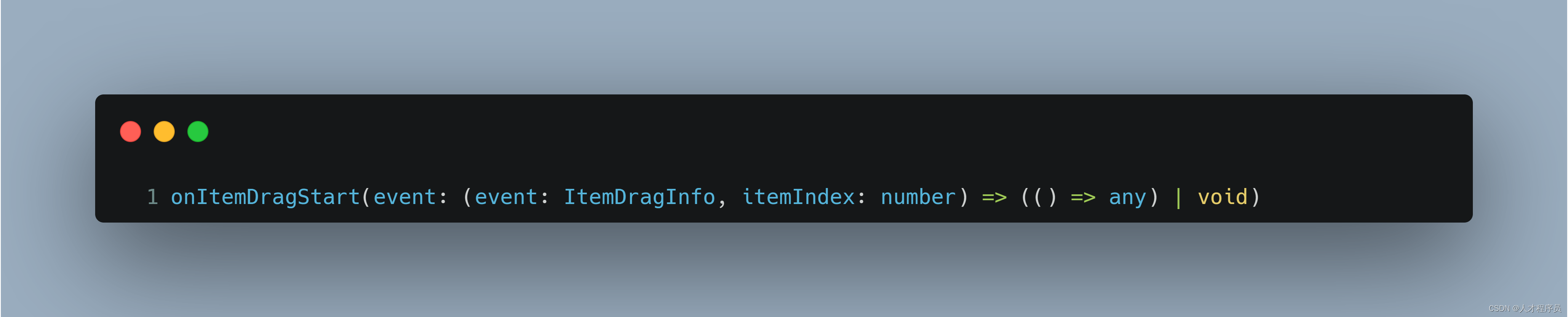

onItemDragStart(event: (event: ItemDragInfo, itemIndex: number) => (() => any) | void)

功能描述：当开始拖拽网格元素时触发此事件。函数返回值为 void 表示不允许拖拽。

3、函数原型：

onItemDragEnter(event: (event: ItemDragInfo) => void)

功能描述：当拖拽进入某个网格元素的范围时触发此事件。

4、函数原型：

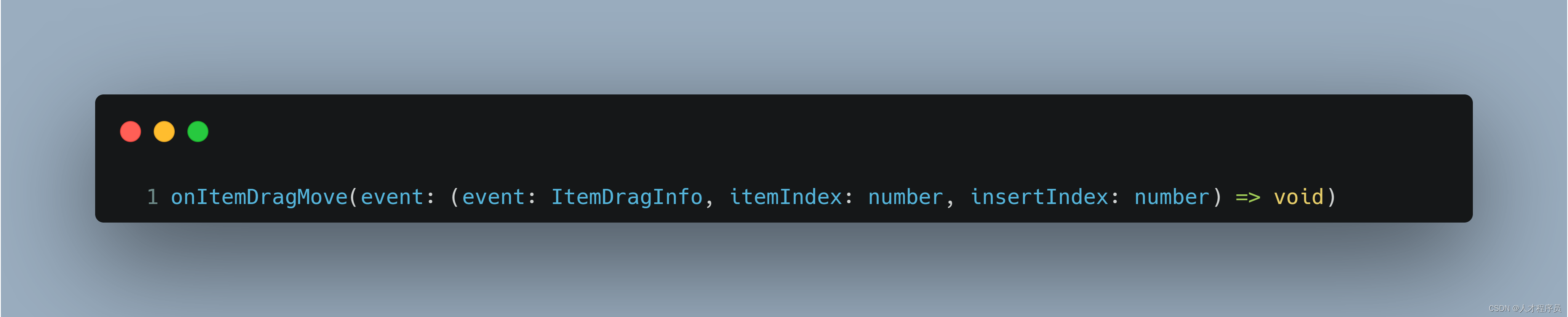

onItemDragMove(event: (event: ItemDragInfo, itemIndex: number, insertIndex: number) => void)

功能描述：当拖拽在某个网格元素的范围内移动时触发此事件。

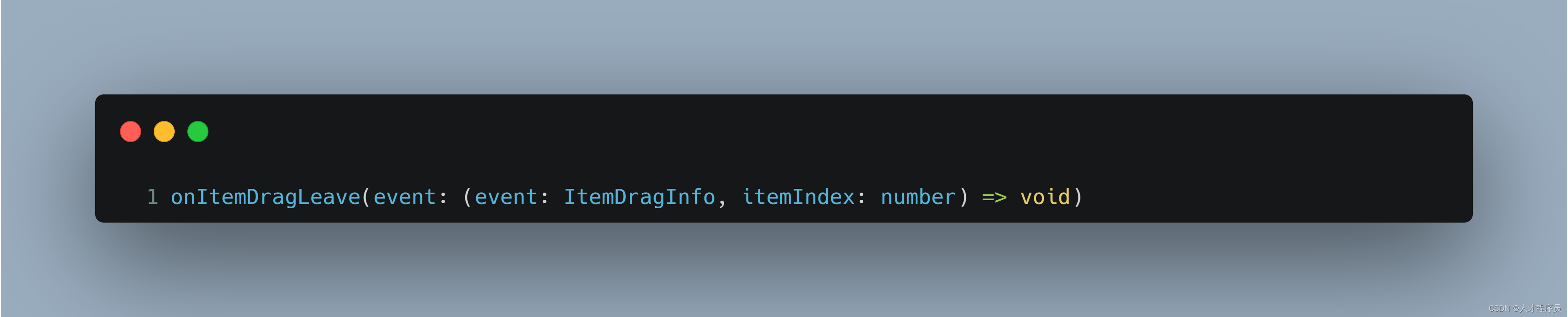

5、函数原型：

onItemDragLeave(event: (event: ItemDragInfo, itemIndex: number) => void)

功能描述：当拖拽离开某个网格元素的范围时触发此事件。

6、函数原型：

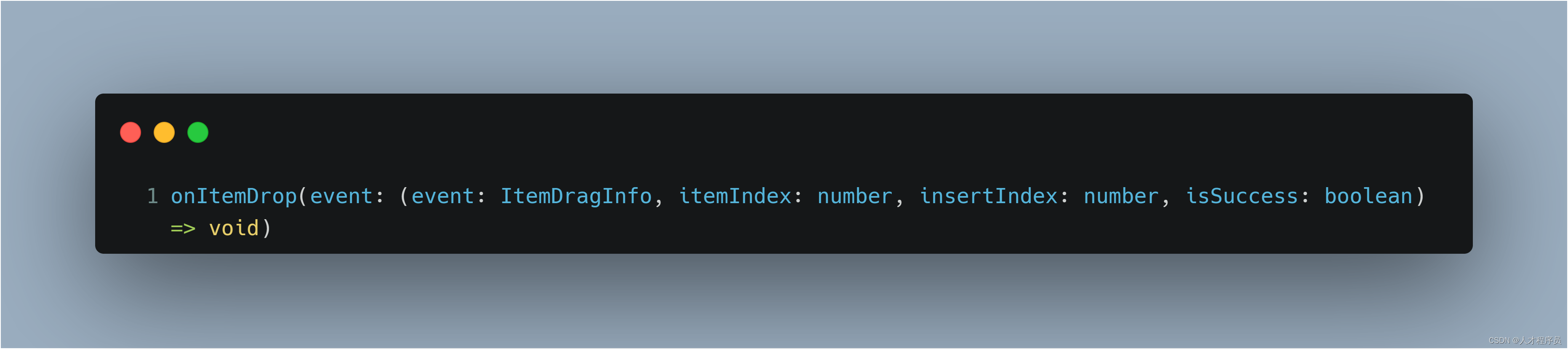

onItemDrop(event: (event: ItemDragInfo, itemIndex: number, insertIndex: number, isSuccess: boolean) => void)

功能描述：当绑定了此事件的网格元素可作为拖拽释放目标，且拖拽在网格元素内停止时触发。

ItemDragInfo对象说明

这个对象有下列这些成员：

名称: x
类型: number
描述: 当前拖拽点的x坐标。

名称: y
类型: number
描述: 当前拖拽点的y坐标。

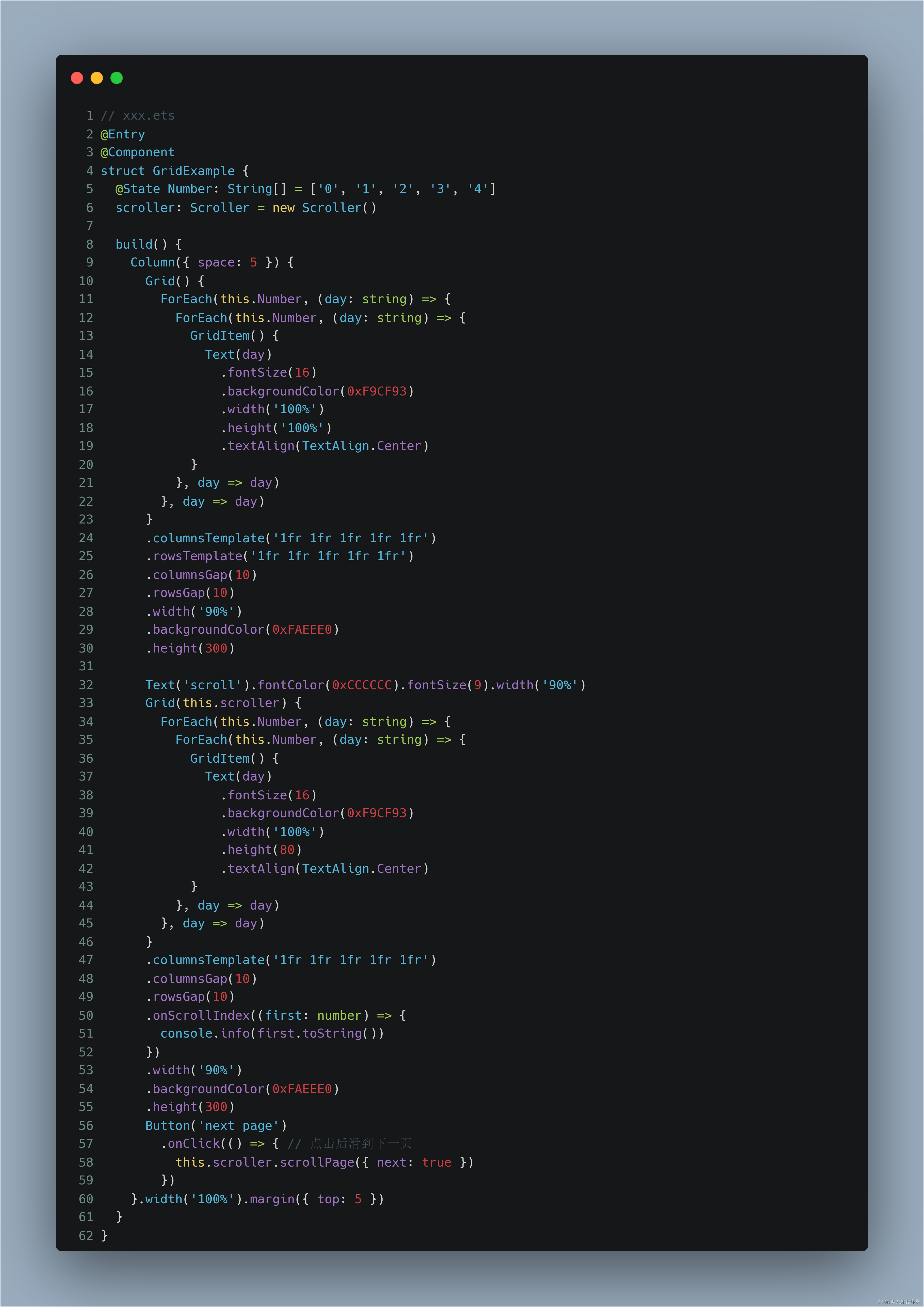

1.7 示例代码

// xxx.ets
@Entry
@Component
struct GridExample {
  @State Number: String[] = ['0', '1', '2', '3', '4']
  scroller: Scroller = new Scroller()

  build() {
    Column({ space: 5 }) {
      Grid() {
        ForEach(this.Number, (day: string) => {
          ForEach(this.Number, (day: string) => {
            GridItem() {
              Text(day)
                .fontSize(16)
                .backgroundColor(0xF9CF93)
                .width('100%')
                .height('100%')
                .textAlign(TextAlign.Center)
            }
          }, day => day)
        }, day => day)
      }
      .columnsTemplate('1fr 1fr 1fr 1fr 1fr')
      .rowsTemplate('1fr 1fr 1fr 1fr 1fr')
      .columnsGap(10)
      .rowsGap(10)
      .width('90%')
      .backgroundColor(0xFAEEE0)
      .height(300)

      Text('scroll').fontColor(0xCCCCCC).fontSize(9).width('90%')
      Grid(this.scroller) {
        ForEach(this.Number, (day: string) => {
          ForEach(this.Number, (day: string) => {
            GridItem() {
              Text(day)
                .fontSize(16)
                .backgroundColor(0xF9CF93)
                .width('100%')
                .height(80)
                .textAlign(TextAlign.Center)
            }
          }, day => day)
        }, day => day)
      }
      .columnsTemplate('1fr 1fr 1fr 1fr 1fr')
      .columnsGap(10)
      .rowsGap(10)
      .onScrollIndex((first: number) => {
        console.info(first.toString())
      })
      .width('90%')
      .backgroundColor(0xFAEEE0)
      .height(300)
      Button('next page')
        .onClick(() => { // 点击后滑到下一页
          this.scroller.scrollPage({ next: true })
        })
    }.width('100%').margin({ top: 5 })
  }
}

总结

Grid容器组件：网格容器，由“行”和“列”分割的单元格所组成，通过指定“项目”所在的单元格做出各种各样的布局。
