摘要

https://arxiv.org/pdf/2401.06197.pdf

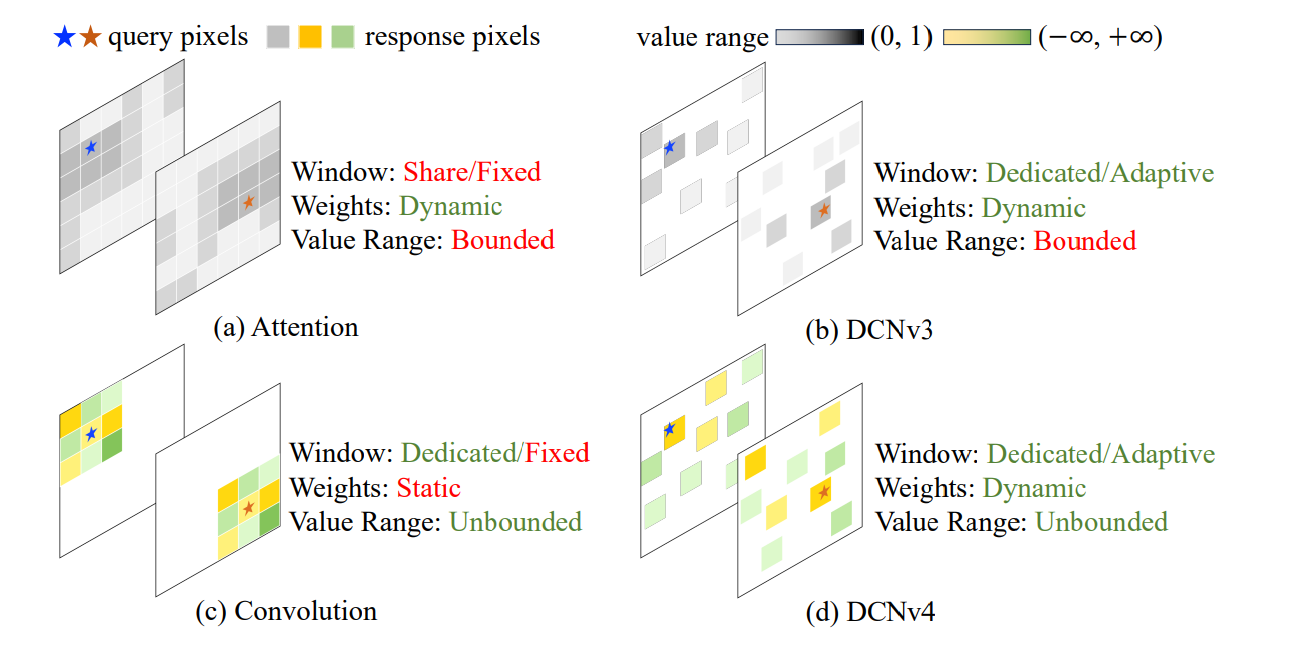

论文介绍了Deformable Convolution v4（DCNv4），一种针对广泛视觉应用的高效有效运算符。DCNv4通过两个关键改进解决了其前身DCNv3的局限性：1）在空间聚合中移除softmax归一化，以增强其动态特性和表达力；2）优化内存访问，以最小化冗余操作并加速处理速度。这些改进使得DCNv4相比DCNv3具有更快的收敛速度和显著的性能提升，处理速度提高了三倍以上。DCNv4在图像分类、实例和语义分割等任务中表现出色，尤其在图像生成方面表现突出。当将其集成到生成模型如U-Net的latent diffusion模型中时，DCNv4超越了其基准。在实践中，将DCNv3替换为DCNv4创建的FlashInternImage模型可实现高达80%的速度提升和进一步性能改进，无需其他修改。DCNv4在速度和效率上的优势，结合其在各种视觉任务中的稳健性能，使其成为未来视觉模型的潜在基础构建块。

本文使用FlashInternImage模型实现图像分类任务，模型选择最小的flashinternimage_t，在植物幼苗分类任务ACC达到了97%+。

通过这篇文章能让你学到：

1. 如何使用数据增强，包括transforms的增强、CutOut、MixUp、CutMix等增强手段？
2. 如何实现FlashInternImage模型实现训练？
3. 如何使用pytorch自带混合精度？
4. 如何使用梯度裁剪防止梯度爆炸？
5. 如何使用DP多显卡训练？
6. 如何绘制loss和acc曲线？
7. 如何生成val的测评报告？
8. 如何编写测试脚本测试测试集？
9. 如何使用余弦退火策略调整学习率？
10. 如何使用AverageMeter类统计ACC和loss等自定义变量？
11. 如何理解和统计ACC1和ACC5？
12. 如何使用EMA？

如果基础薄弱，对上面的这些功能难以理解可以看我的专栏：经典主干网络精讲与实战
这个专栏，从零开始时，一步一步的讲解这些，让大家更容易接受。

安装包

安装timm

使用pip就行，命令：

pip install timm

mixup增强和EMA用到了timm

数据增强Cutout和Mixup

为了提高成绩我在代码中加入Cutout和Mixup这两种增强方式。实现这两种增强需要安装torchtoolbox。安装命令：

pip install torchtoolbox

Cutout实现，在transforms中。

from torchtoolbox.transform import Cutout
# 数据预处理
transform = transforms.Compose([
    transforms.Resize((224, 224)),
    Cutout(),
    transforms.ToTensor(),
    transforms.Normalize([0.5, 0.5, 0.5], [0.5, 0.5, 0.5])

])

需要导入包：from timm.data.mixup import Mixup，

定义Mixup，和SoftTargetCrossEntropy

  mixup_fn = Mixup(
    mixup_alpha=0.8, cutmix_alpha=1.0, cutmix_minmax=None,
    prob=0.1, switch_prob=0.5, mode='batch',
    label_smoothing=0.1, num_classes=12)
 criterion_train = SoftTargetCrossEntropy()

Mixup 是一种在图像分类任务中常用的数据增强技术，它通过将两张图像以及其对应的标签进行线性组合来生成新的数据和标签。
参数详解：

mixup_alpha (float): mixup alpha 值，如果 > 0，则 mixup 处于活动状态。

cutmix_alpha (float)：cutmix alpha 值，如果 > 0，cutmix 处于活动状态。

cutmix_minmax (List[float])：cutmix 最小/最大图像比率，cutmix 处于活动状态，如果不是 None，则使用这个 vs alpha。

如果设置了 cutmix_minmax 则cutmix_alpha 默认为1.0

prob (float): 每批次或元素应用 mixup 或 cutmix 的概率。

switch_prob (float): 当两者都处于活动状态时切换cutmix 和mixup 的概率 。

mode (str): 如何应用 mixup/cutmix 参数（每个’batch’，‘pair’（元素对），‘elem’（元素）。

correct_lam (bool): 当 cutmix bbox 被图像边框剪裁时应用。 lambda 校正

label_smoothing (float)：将标签平滑应用于混合目标张量。

num_classes (int): 目标的类数。

EMA

EMA（Exponential Moving Average）是指数移动平均值。在深度学习中的做法是保存历史的一份参数，在一定训练阶段后，拿历史的参数给目前学习的参数做一次平滑。具体实现如下：

import logging
from collections import OrderedDict
from copy import deepcopy
import torch
import torch.nn as nn

_logger = logging.getLogger(__name__)

class ModelEma:
    def __init__(self, model, decay=0.9999, device='', resume=''):
        # make a copy of the model for accumulating moving average of weights
        self.ema = deepcopy(model)
        self.ema.eval()
        self.decay = decay
        self.device = device  # perform ema on different device from model if set
        if device:
            self.ema.to(device=device)
        self.ema_has_module = hasattr(self.ema, 'module')
        if resume:
            self._load_checkpoint(resume)
        for p in self.ema.parameters():
            p.requires_grad_(False)

    def _load_checkpoint(self, checkpoint_path):
        checkpoint = torch.load(checkpoint_path, map_location='cpu')
        assert isinstance(checkpoint, dict)
        if 'state_dict_ema' in checkpoint:
            new_state_dict = OrderedDict()
            for k, v in checkpoint['state_dict_ema'].items():
                # ema model may have been wrapped by DataParallel, and need module prefix
                if self.ema_has_module:
                    name = 'module.' + k if not k.startswith('module') else k
                else:
                    name = k
                new_state_dict[name] = v
            self.ema.load_state_dict(new_state_dict)
            _logger.info("Loaded state_dict_ema")
        else:
            _logger.warning("Failed to find state_dict_ema, starting from loaded model weights")

    def update(self, model):
        # correct a mismatch in state dict keys
        needs_module = hasattr(model, 'module') and not self.ema_has_module
        with torch.no_grad():
            msd = model.state_dict()
            for k, ema_v in self.ema.state_dict().items():
                if needs_module:
                    k = 'module.' + k
                model_v = msd[k].detach()
                if self.device:
                    model_v = model_v.to(device=self.device)
                ema_v.copy_(ema_v * self.decay + (1. - self.decay) * model_v)

加入到模型中。

#初始化
if use_ema:
     model_ema = ModelEma(
            model_ft,
            decay=model_ema_decay,
            device='cpu',
            resume=resume)

# 训练过程中，更新完参数后，同步update shadow weights
def train():
    optimizer.step()
    if model_ema is not None:
        model_ema.update(model)


# 将model_ema传入验证函数中
val(model_ema.ema, DEVICE, test_loader)

针对没有预训练的模型，容易出现EMA不上分的情况，这点大家要注意啊！

项目结构

DCNv4_Demo
├─data1
│  ├─Black-grass
│  ├─Charlock
│  ├─Cleavers
│  ├─Common Chickweed
│  ├─Common wheat
│  ├─Fat Hen
│  ├─Loose Silky-bent
│  ├─Maize
│  ├─Scentless Mayweed
│  ├─Shepherds Purse
│  ├─Small-flowered Cranesbill
│  └─Sugar beet
├─models
│  ├─__init__.py
│  ├─build.py
│  ├─flash_intern_image.py
│  └─intern_image.py
├─DCNv4_op
├─flash_intern_image_t_1k_224.pth
├─mean_std.py
├─makedata.py
├─train.py
└─test.py

DCNv4_op：编译DCNv4的文件
mean_std.py：计算mean和std的值。
makedata.py：生成数据集。
train.py:训练FlashInternImage模型
models：来源官方代码，对面的代码做了一些适应性修改。
flash_intern_image_t_1k_224.pth：预训练权重

编译安装DCNv4

环境

系统：ubuntu22.04
CUDA：12.1
python：3.11
显卡驱动：545

安装过程

系统、CUDA和python的安装过程忽略，这些都能找到。这里只写不同的地方。

配置CUDAHOME

执行命令“

gedit ~/.bashrc

加入CUDAHome，如下图：

export PATH=/usr/local/cuda-12.1/bin${PATH:+:${PATH}}
export LD_LIBRARY_PATH=/usr/local/cuda-12.1/lib64${LD_LIBRARY_PATH:+:${LD_LIBRARY_PATH}}

export CUDA_HOME=/usr/local/cuda-12.1

然后，执行命令：

source ~/.bashrc

解决权限不够的问题

如下：

<command-line>: fatal error: /usr/local/cuda-12.1/include/stdc-predef.h: 权限不够
compilation terminated.

解决方法
进入到cuda-12.1文件夹下面，启动终端，如下图：

修改include权限，执行命令：

sudo chmod 777 include

然后，再接着编译

按装ninja

编译的时候用到了ninja，安装方法：

pip install ninja

编译DCNv4

进入到DCNv4_op文件夹下面，如下图：

然后，执行编译命令：

python setup.py build install

最终就可以完成编译了！

计算mean和std

为了使模型更加快速的收敛，我们需要计算出mean和std的值，新建mean_std.py,插入代码：

from torchvision.datasets import ImageFolder
import torch
from torchvision import transforms

def get_mean_and_std(train_data):
    train_loader = torch.utils.data.DataLoader(
        train_data, batch_size=1, shuffle=False, num_workers=0,
        pin_memory=True)
    mean = torch.zeros(3)
    std = torch.zeros(3)
    for X, _ in train_loader:
        for d in range(3):
            mean[d] += X[:, d, :, :].mean()
            std[d] += X[:, d, :, :].std()
    mean.div_(len(train_data))
    std.div_(len(train_data))
    return list(mean.numpy()), list(std.numpy())

if __name__ == '__main__':
    train_dataset = ImageFolder(root=r'data1', transform=transforms.ToTensor())
    print(get_mean_and_std(train_dataset))

数据集结构：

运行结果：

([0.3281186, 0.28937867, 0.20702125], [0.09407319, 0.09732835, 0.106712654])

把这个结果记录下来，后面要用！

生成数据集

我们整理还的图像分类的数据集结构是这样的

data
├─Black-grass
├─Charlock
├─Cleavers
├─Common Chickweed
├─Common wheat
├─Fat Hen
├─Loose Silky-bent
├─Maize
├─Scentless Mayweed
├─Shepherds Purse
├─Small-flowered Cranesbill
└─Sugar beet

pytorch和keras默认加载方式是ImageNet数据集格式，格式是

├─data
│  ├─val
│  │   ├─Black-grass
│  │   ├─Charlock
│  │   ├─Cleavers
│  │   ├─Common Chickweed
│  │   ├─Common wheat
│  │   ├─Fat Hen
│  │   ├─Loose Silky-bent
│  │   ├─Maize
│  │   ├─Scentless Mayweed
│  │   ├─Shepherds Purse
│  │   ├─Small-flowered Cranesbill
│  │   └─Sugar beet
│  └─train
│      ├─Black-grass
│      ├─Charlock
│      ├─Cleavers
│      ├─Common Chickweed
│      ├─Common wheat
│      ├─Fat Hen
│      ├─Loose Silky-bent
│      ├─Maize
│      ├─Scentless Mayweed
│      ├─Shepherds Purse
│      ├─Small-flowered Cranesbill
│      └─Sugar beet

新增格式转化脚本makedata.py,插入代码：

import glob
import os
import shutil

image_list=glob.glob('data1/*/*.png')
print(image_list)
file_dir='data'
if os.path.exists(file_dir):
    print('true')
    #os.rmdir(file_dir)
    shutil.rmtree(file_dir)#删除再建立
    os.makedirs(file_dir)
else:
    os.makedirs(file_dir)

from sklearn.model_selection import train_test_split
trainval_files, val_files = train_test_split(image_list, test_size=0.3, random_state=42)
train_dir='train'
val_dir='val'
train_root=os.path.join(file_dir,train_dir)
val_root=os.path.join(file_dir,val_dir)
for file in trainval_files:
    file_class=file.replace("\\","/").split('/')[-2]
    file_name=file.replace("\\","/").split('/')[-1]
    file_class=os.path.join(train_root,file_class)
    if not os.path.isdir(file_class):
        os.makedirs(file_class)
    shutil.copy(file, file_class + '/' + file_name)

for file in val_files:
    file_class=file.replace("\\","/").split('/')[-2]
    file_name=file.replace("\\","/").split('/')[-1]
    file_class=os.path.join(val_root,file_class)
    if not os.path.isdir(file_class):
        os.makedirs(file_class)
    shutil.copy(file, file_class + '/' + file_name)

完成上面的内容就可以开启训练和测试了。
