【STM32入门】CubeMX的安装

举报
人才程序员 发表于 2024/07/28 20:32:58 2024/07/28
【摘要】 @TOC 前言在STM32系列微控制器的开发中,STM32CubeMX是一个不可或缺的工具。STM32CubeMX是STMicroelectronics提供的一款图形化配置工具,旨在简化STM32微控制器的初始化和配置过程。通过STM32CubeMX,开发者可以直观地配置外设、生成初始化代码,并且轻松管理软件包和中间件。本文将简要介绍如何安装STM32CubeMX,并为使用者在配置STM32...

@TOC


前言

在STM32系列微控制器的开发中,STM32CubeMX是一个不可或缺的工具。STM32CubeMX是STMicroelectronics提供的一款图形化配置工具,旨在简化STM32微控制器的初始化和配置过程。通过STM32CubeMX,开发者可以直观地配置外设、生成初始化代码,并且轻松管理软件包和中间件。本文将简要介绍如何安装STM32CubeMX,并为使用者在配置STM32微控制器时提供一些基础知识。


STM32CubeMX简介

STM32CubeMX是STMicroelectronics推出的一款图形化配置工具,专门用于简化STM32系列微控制器的初始化和配置过程。它旨在帮助开发者快速、直观地进行硬件外设配置和软件初始化,从而加快开发周期,提高开发效率。以下是STM32CubeMX的一些主要功能和特点:

主要功能

  1. 图形化配置界面

    • STM32CubeMX提供了一个直观的图形化用户界面,允许开发者通过点击和拖拽的方式来配置微控制器的各种外设和功能。例如,可以轻松配置GPIO引脚、定时器、串口、ADC等外设。
  2. 初始化代码生成

    • 根据开发者的配置,STM32CubeMX可以自动生成初始化代码,帮助用户快速启动项目。生成的代码遵循STMicroelectronics的标准库或HAL库(硬件抽象层),用户可以直接使用这些代码进行进一步开发。
  3. 时钟配置

    • STM32CubeMX具有强大的时钟配置功能,允许开发者轻松配置系统时钟、外设时钟和PLL(相位锁定环)设置。这有助于确保系统的时钟源和频率符合应用需求。
  4. 外设配置和中间件集成

    • STM32CubeMX支持配置微控制器的各种外设,如UART、SPI、I2C、PWM等。还可以集成STMicroelectronics提供的中间件组件,如RTOS(实时操作系统)、USB、TCP/IP协议栈等。
  5. 项目管理和导出

    • 配置完成后,STM32CubeMX可以生成各种IDE项目文件,如Keil MDK-ARM、IAR Embedded Workbench、TrueSTUDIO等。这些文件可以直接导入到对应的IDE中进行编译和调试。
  6. 硬件和软件库支持

    • STM32CubeMX与STM32Cube库紧密集成,STM32Cube库包括各种硬件抽象层(HAL)驱动、外设库和中间件,使得开发者可以轻松访问和使用STM32的硬件功能。
  7. 版本控制和更新

    • STM32CubeMX内置了版本管理和更新功能,可以方便地检查和下载最新的硬件支持包(Device Support Packs, DSP)和软件库,确保开发环境和项目始终使用最新的资源。

使用STM32CubeMX的优势

  • 简化开发流程:通过图形化配置和代码生成,STM32CubeMX可以显著简化开发流程,减少手动编写初始化代码的工作量。
  • 提高开发效率:自动生成的初始化代码减少了错误,允许开发者更专注于应用逻辑的开发,而不是底层硬件配置。
  • 便捷的时钟和外设配置:STM32CubeMX的时钟配置和外设配置功能大大减少了配置错误的可能性,提高了系统的稳定性。
  • 灵活的集成选项:STM32CubeMX支持多种开发环境和中间件,提供了灵活的集成选项,适应不同的开发需求。

安装CubeMX

安装Java

首先打开下面这个链接:Java Download

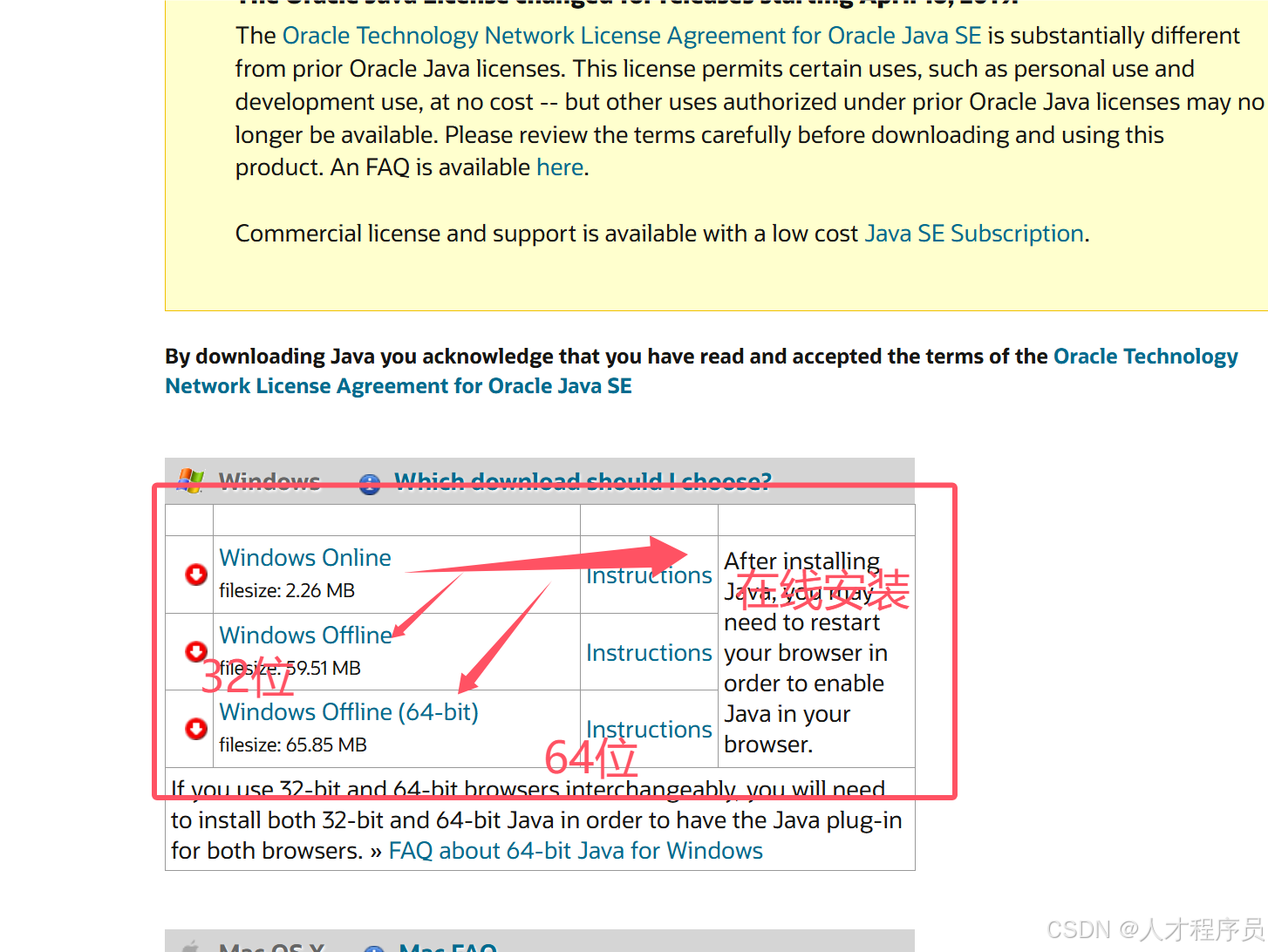

根据你的需求进行选择:
在这里插入图片描述
我下载的是第三个

双击运行:
在这里插入图片描述

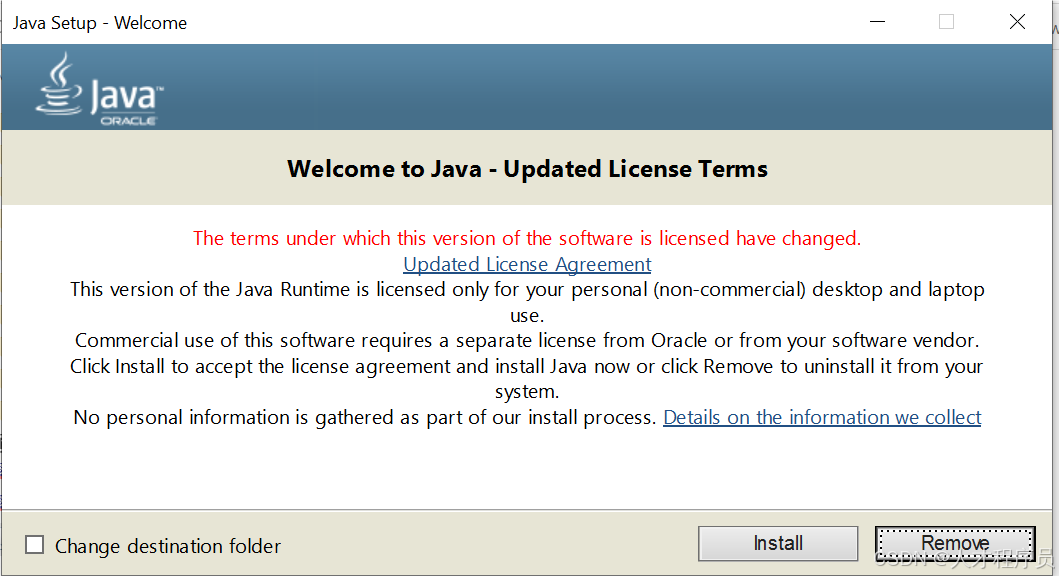

点击Install

如果你想变成其他路径,你可以点击Change destination folder

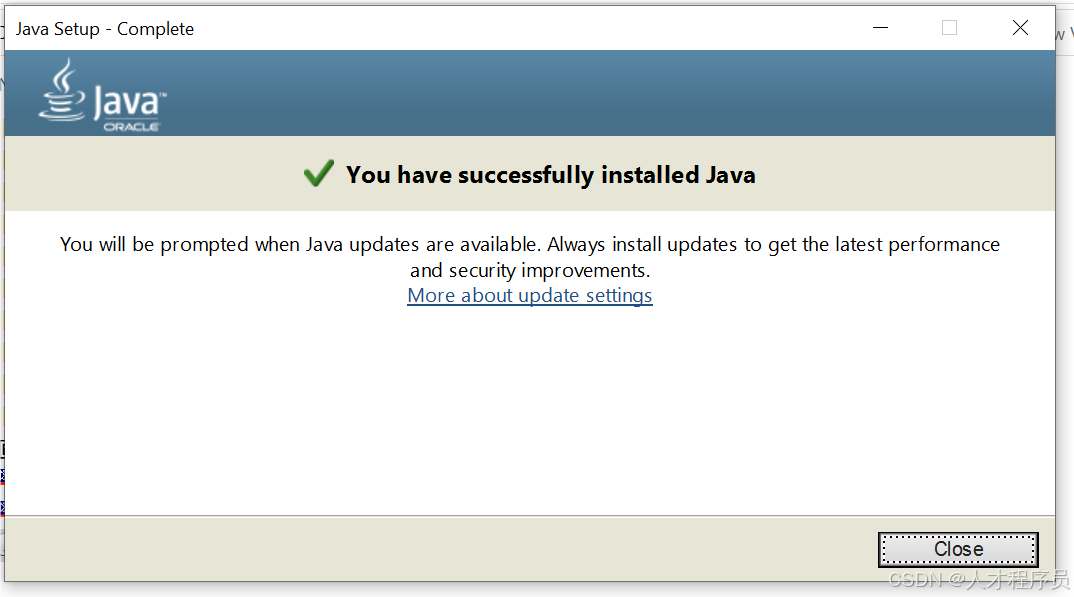

这样就安装好了
在这里插入图片描述

CubeMX的下载

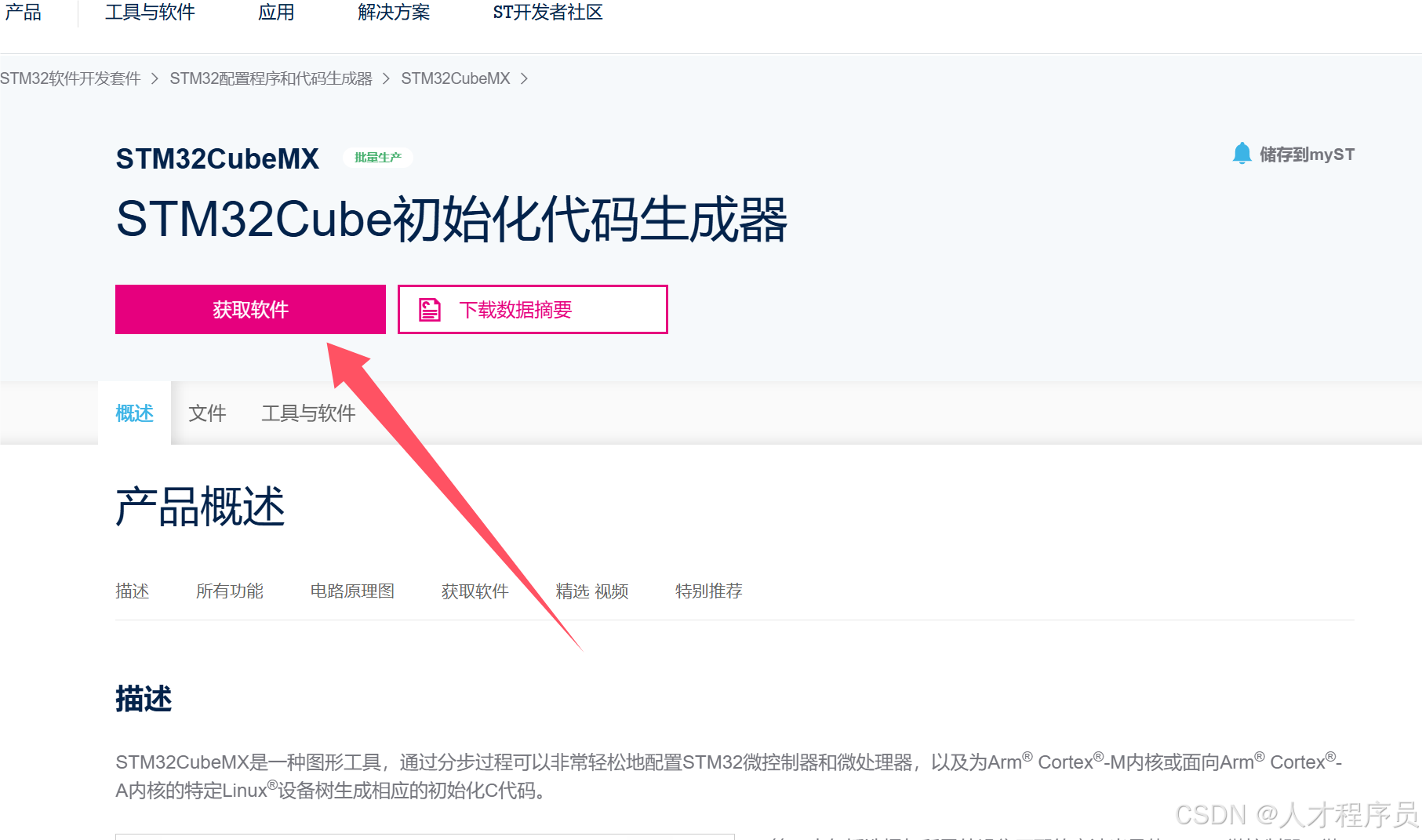

首先我们打开CubeMX的官方网站:CubeMX download

在这里插入图片描述

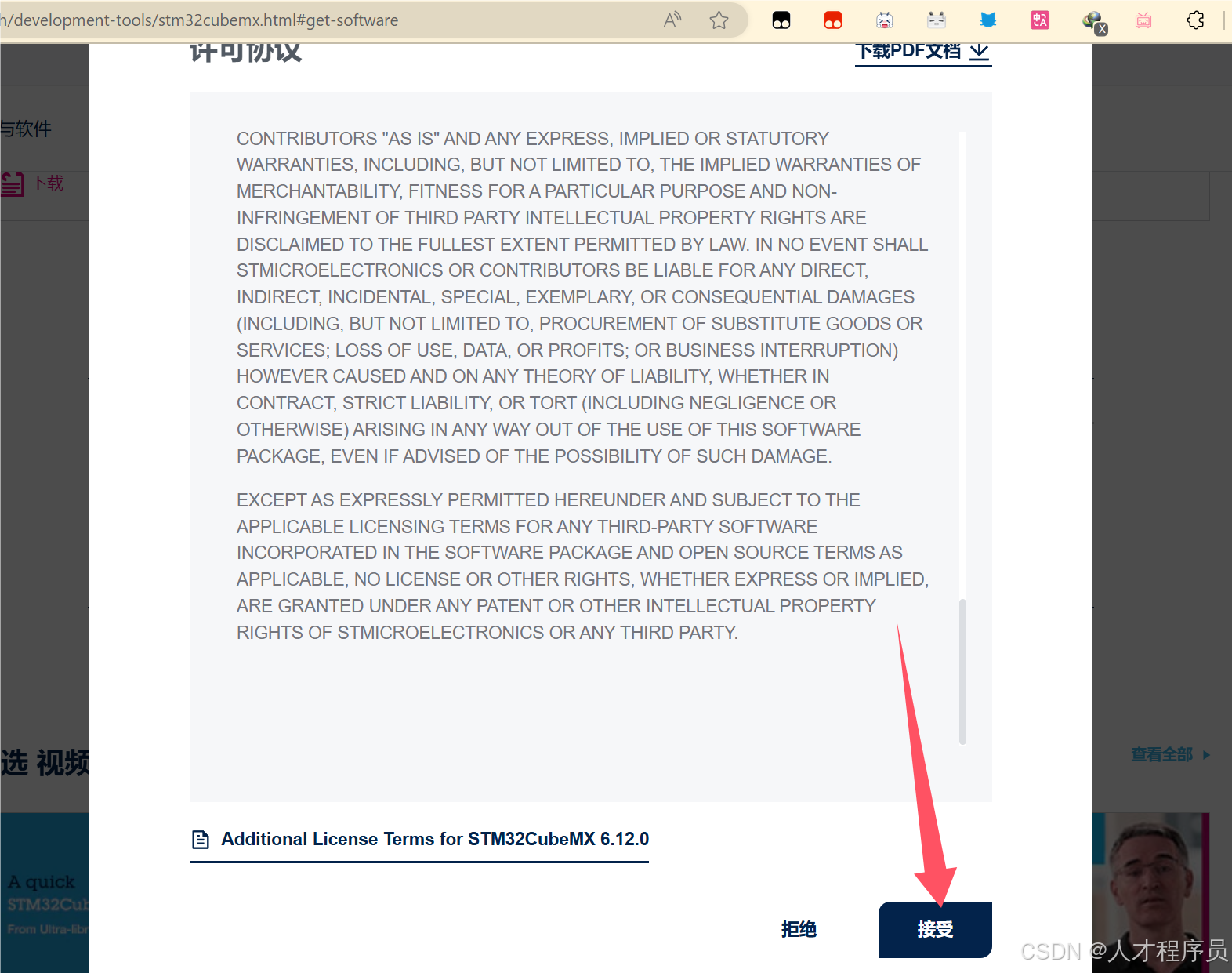

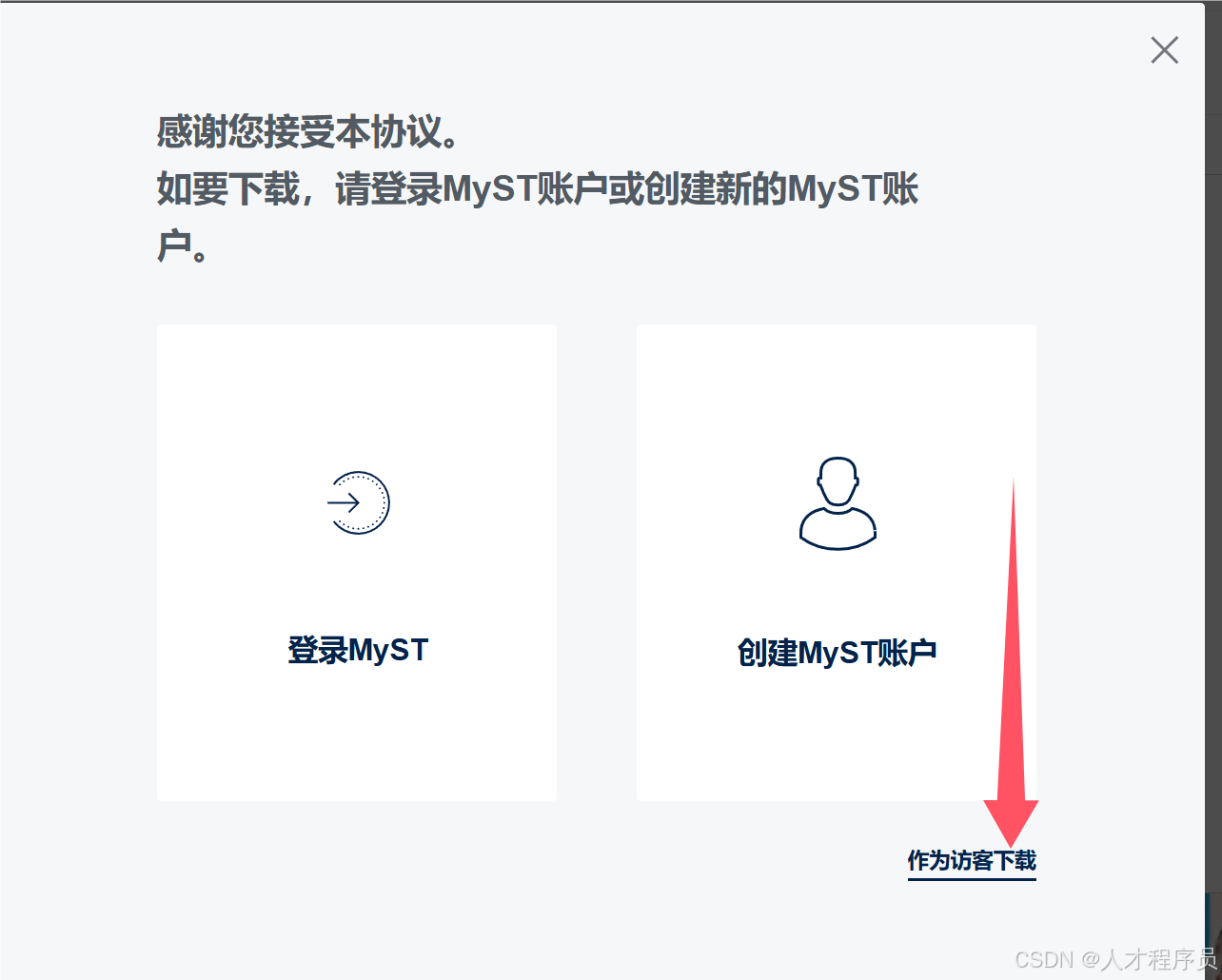

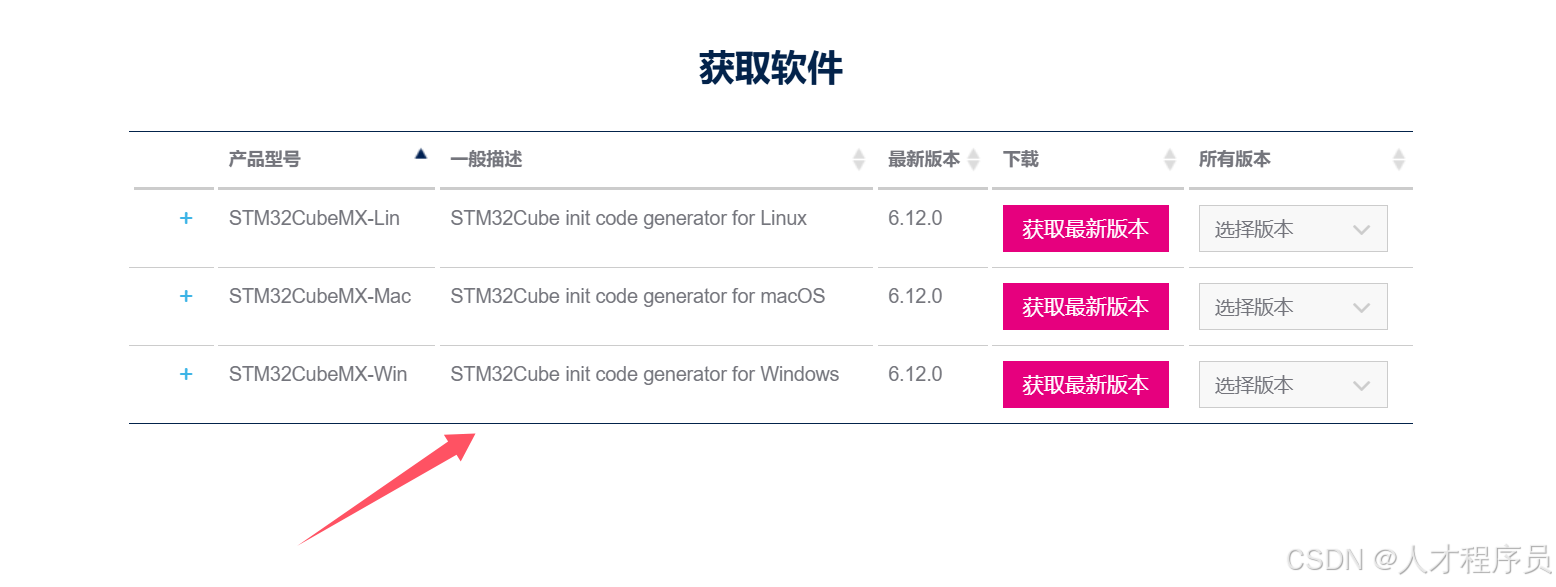

选择你的操作系统并下载:
你可以选择最新版也可以选择其他版本
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

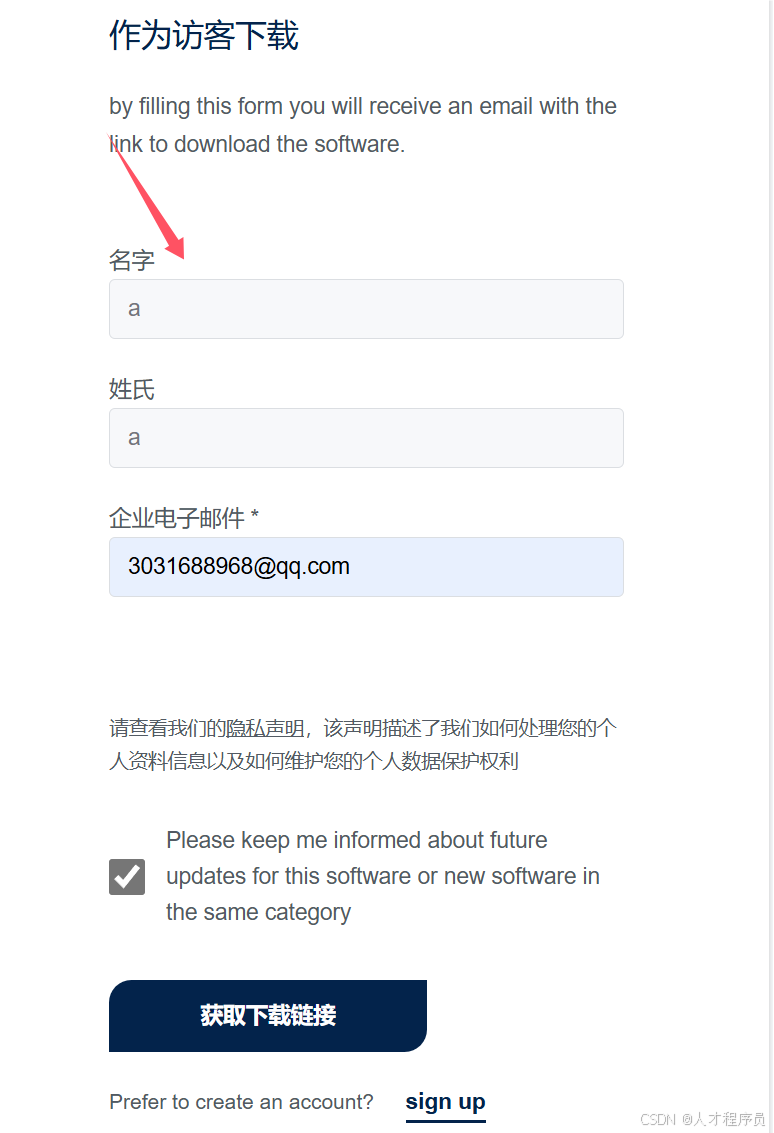

然后这些东西就可以随便填了,但是邮箱要填真实的,因为等下会有下载链接发给我们邮箱
在这里插入图片描述

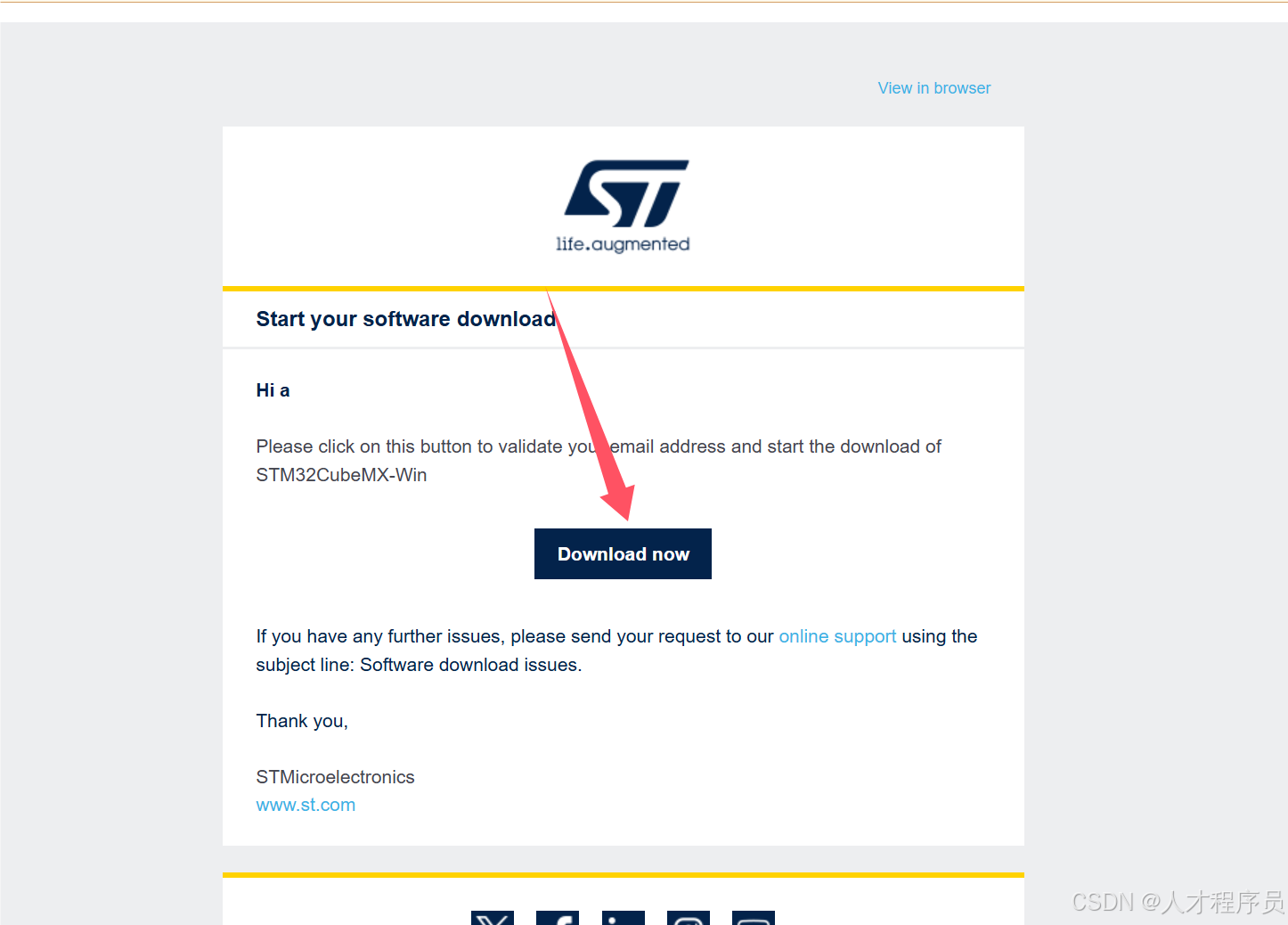

打开邮箱:
在这里插入图片描述
点击之后就可以进行下载了

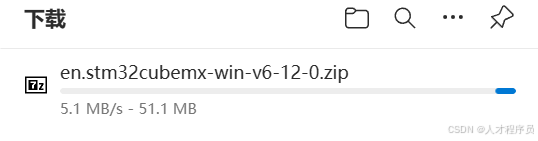

等待完成即可:
在这里插入图片描述
在这里插入图片描述
安装STM32CubeMX比较简单,基本一路Next下去就行

在这里插入图片描述

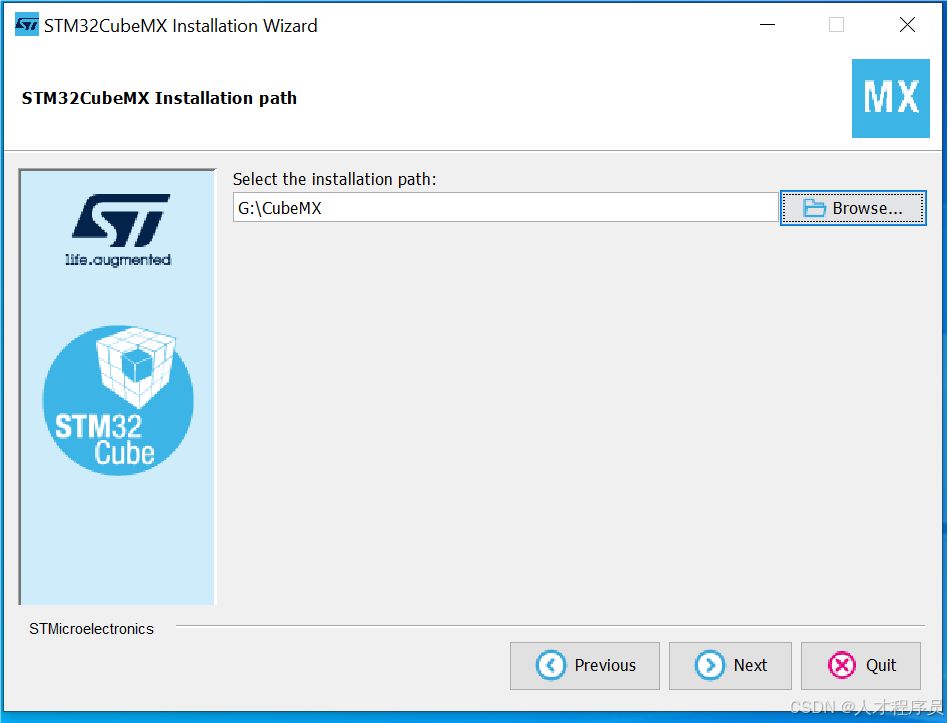

在这里选择路径:
在这里插入图片描述
在这里插入图片描述

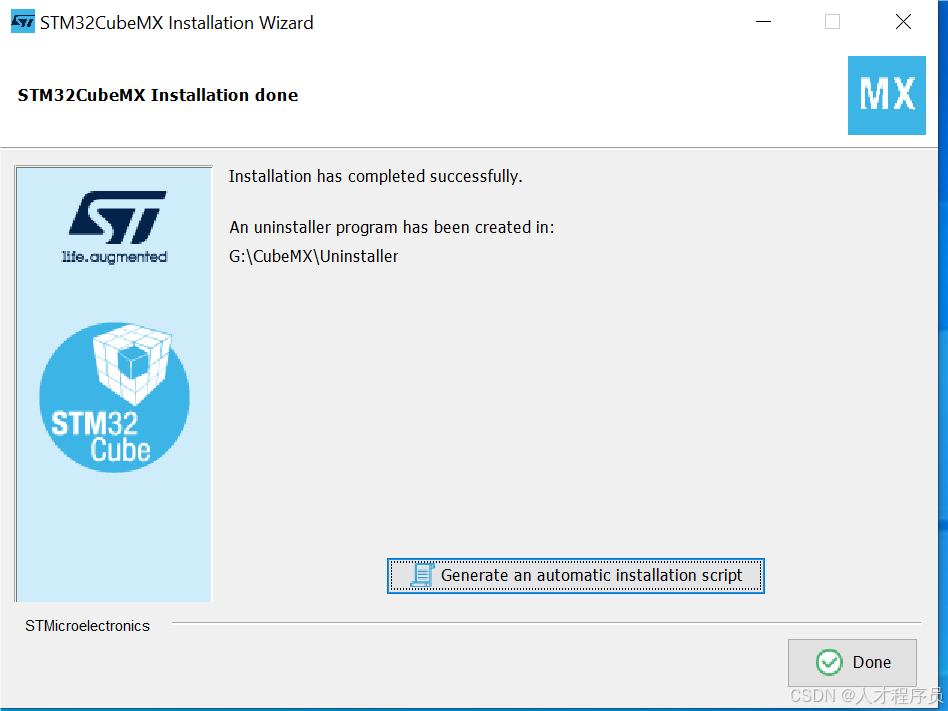

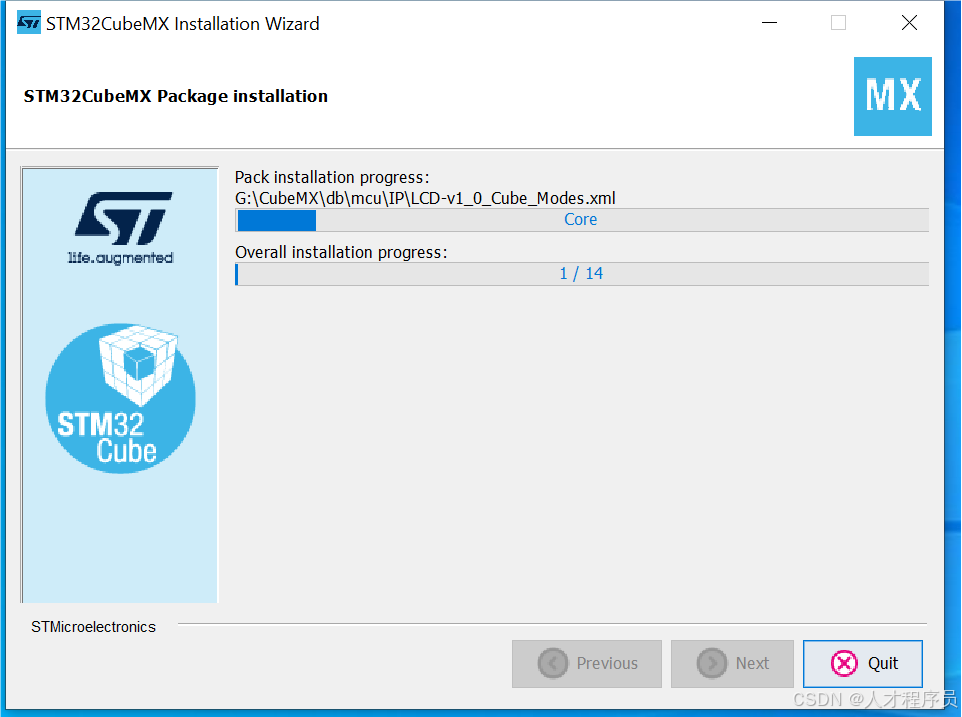

这样就OK了
在这里插入图片描述

HAL固件库安装

在线安装

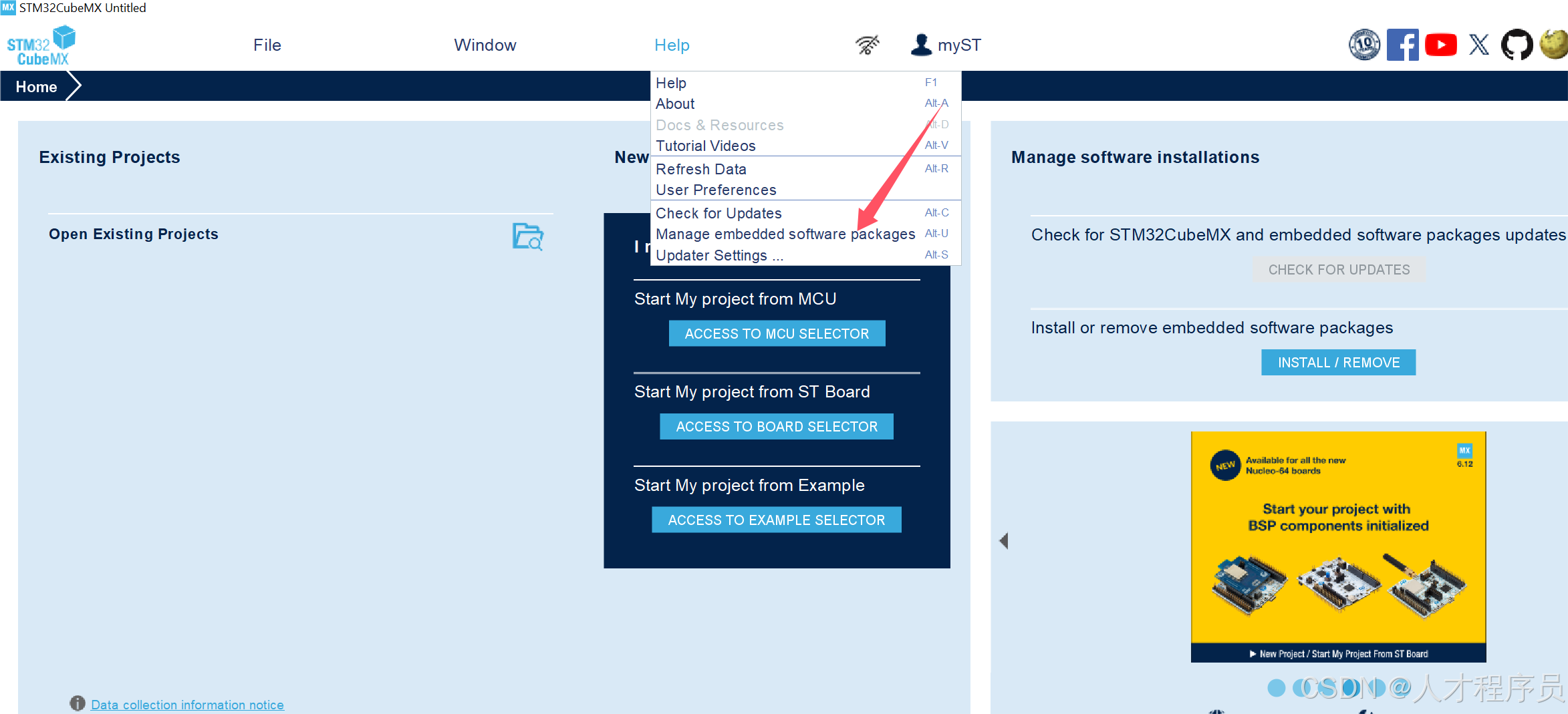

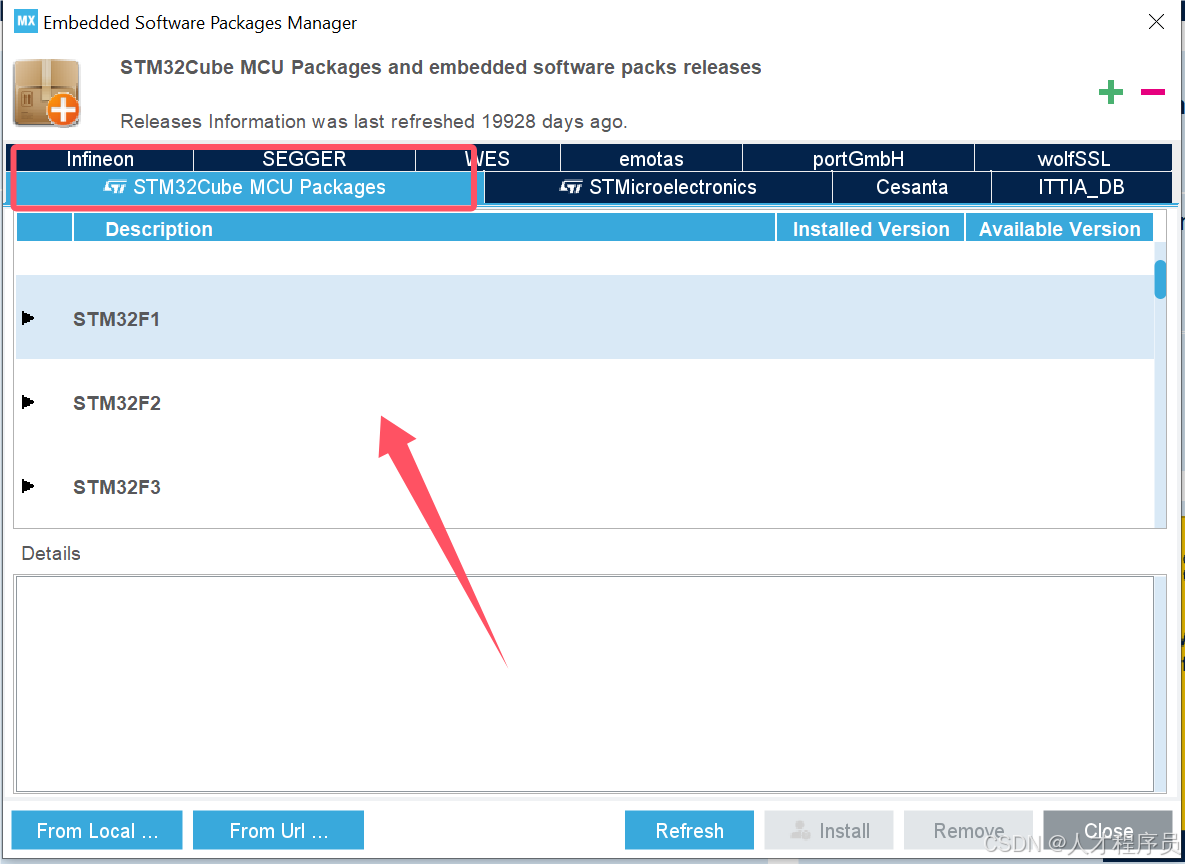

进入CubeMX,Help->Manage embedded software packages
在这里插入图片描述

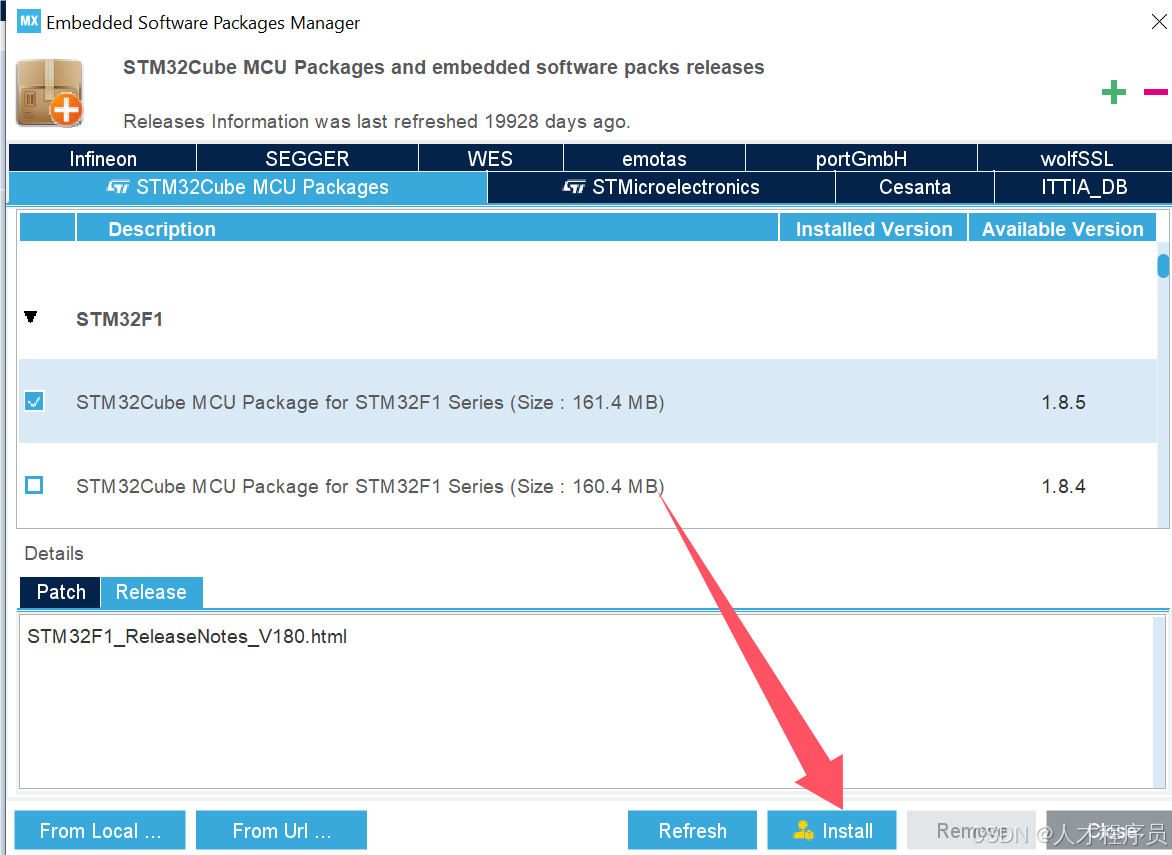

在这里选择你对应的芯片型号即可安装
在这里插入图片描述
在这里插入图片描述

离线安装

有的时候,网络不好连接不到,我们只能使用离线安装的方法
我们打开这个链接:stm32 cube download

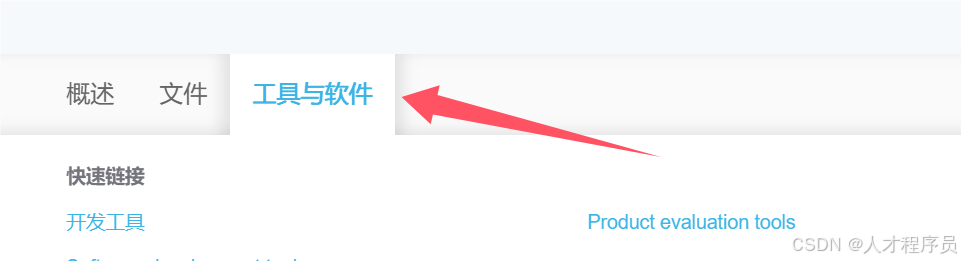

找到你的芯片型号,进入之后找到工具与软件
在这里插入图片描述

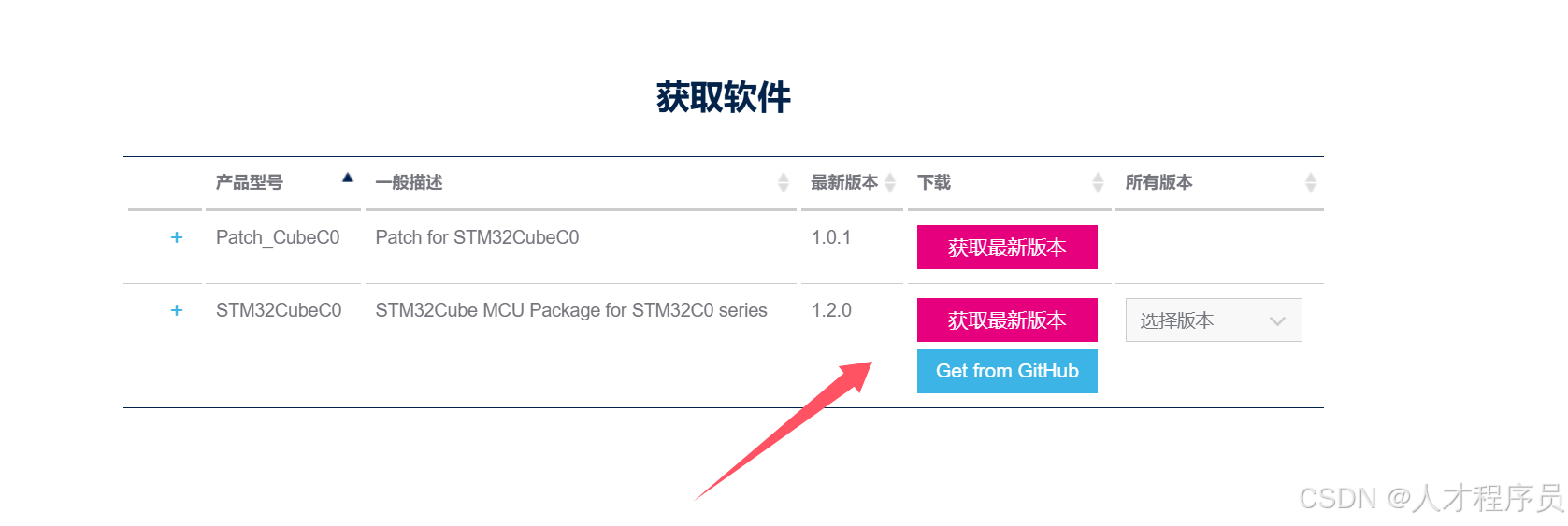

下滑找到对应的版本:
在这里插入图片描述
下载好后不要解压!!!!!!

在这里插入图片描述

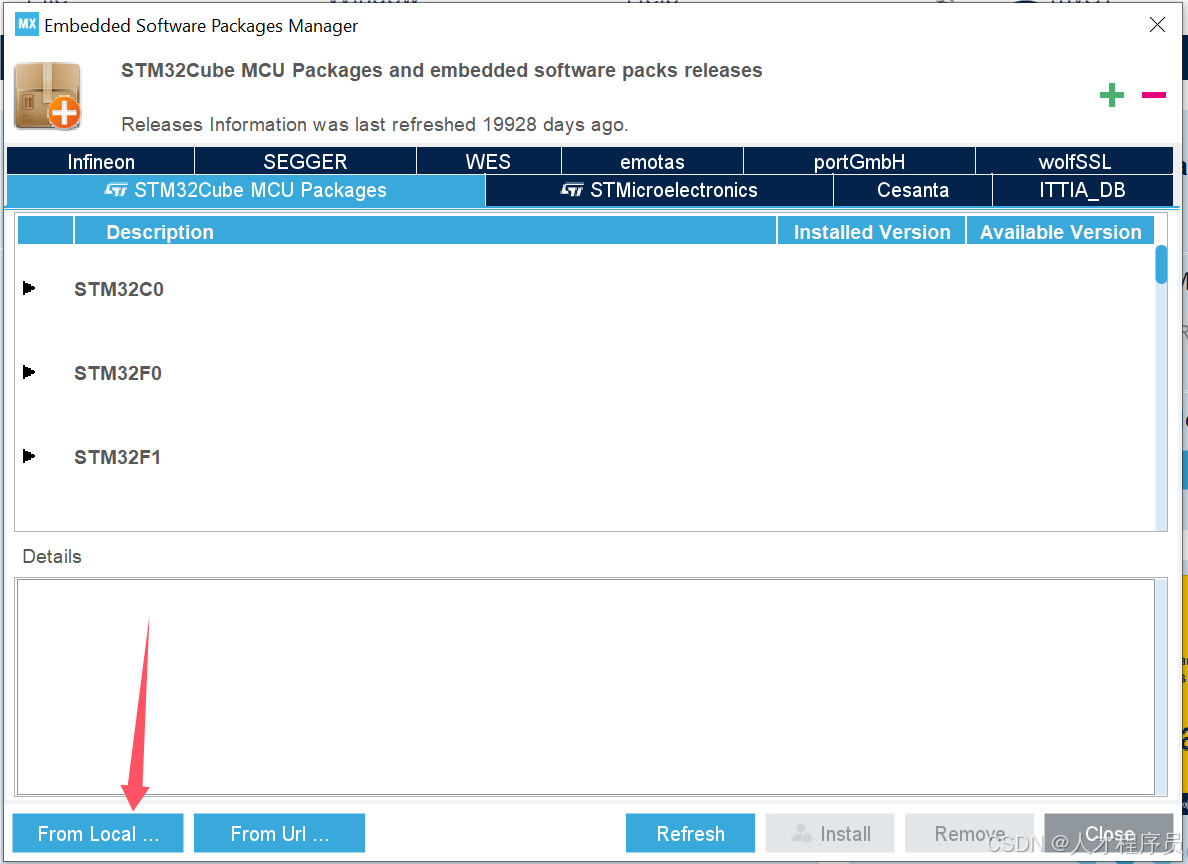

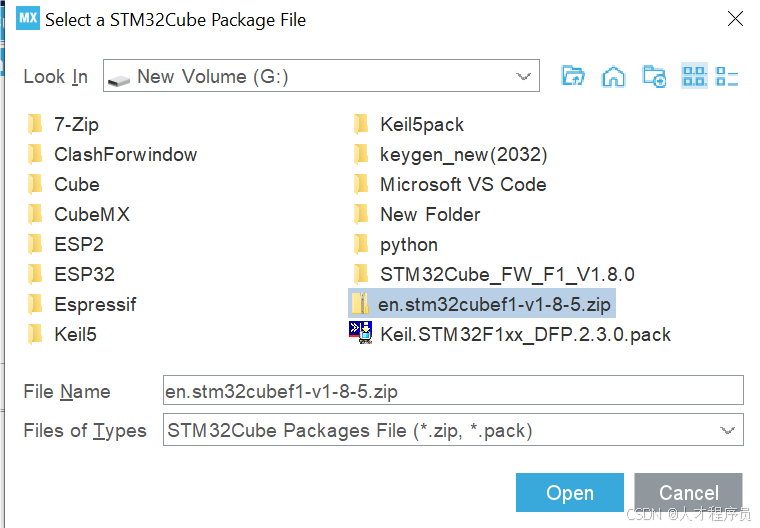

选择刚刚下载的包
在这里插入图片描述
然后这样就行了


总结

通过本文的介绍,大家应该已经掌握了如何下载和安装STM32CubeMX,并了解了其基本功能。STM32CubeMX作为一个强大的配置工具,可以显著提高STM32开发的效率,帮助开发者快速进行硬件配置和代码生成。希望这篇文章能帮助初学者顺利安装STM32CubeMX,并在实际项目中充分利用这一工具,提高开发效率。未来,随着对STM32微控制器的深入学习,可以探索STM32CubeMX的更多高级功能,进一步提升项目开发能力。
