嵌入式图像处理：算法、应用与性能优化

嵌入式系统在现代科技中扮演着重要的角色，广泛应用于医疗设备、汽车、工业控制、智能家居等领域。嵌入式图像处理作为其中的一个关键组成部分，为许多应用提供了视觉感知能力。本文将介绍嵌入式图像处理的算法、应用以及性能优化方法，并提供相关的代码示例。

嵌入式图像处理算法

图像采集

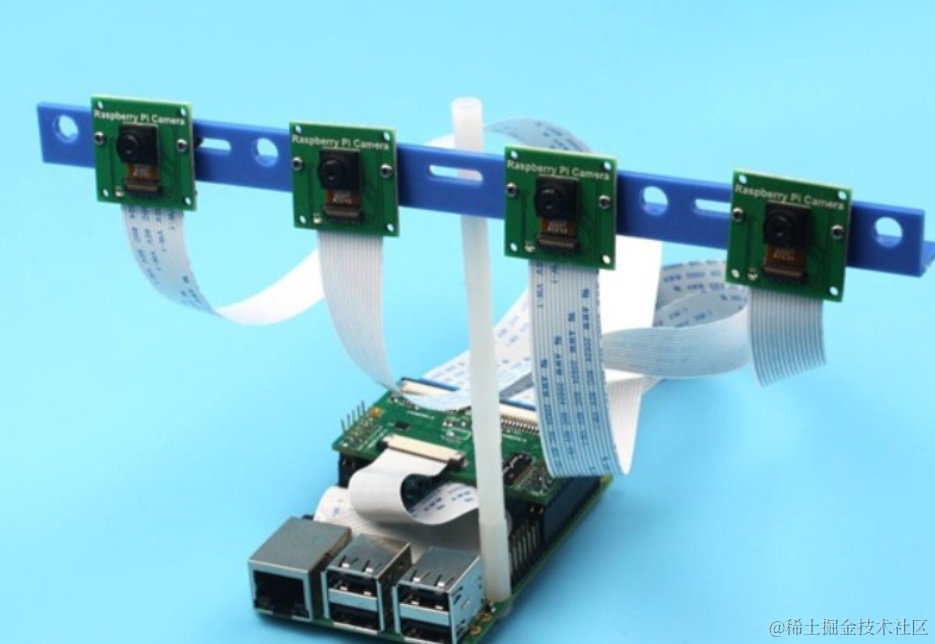

嵌入式图像处理的第一步是图像采集。这可以通过摄像头或其他传感器来完成。下面是一个使用Python的OpenCV库捕获图像：

import cv2
​
# 打开摄像头
cap = cv2.VideoCapture(0)
​
while True:
    ret, frame = cap.read()
    if not ret:
        break
​
    # 在此处添加图像处理代码
​
    cv2.imshow('Embedded Image Processing', frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
​
cap.release()
cv2.destroyAllWindows()
​

图像处理

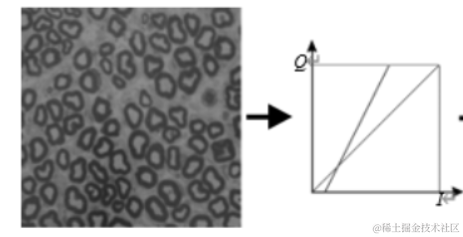

一旦获得图像，可以应用各种图像处理算法，如滤波、边缘检测、特征提取等。下面是一个图像灰度化示例

import cv2
​
# 读取图像
image = cv2.imread('image.jpg')
​
# 将图像转换为灰度
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
​
# 保存灰度图像
cv2.imwrite('gray_image.jpg', gray_image)
​

目标检测

在许多嵌入式应用中，需要检测特定的对象或区域。这可以通过使用深度学习模型来实现。以下是一个使用OpenCV和预训练的深度学习模型进行目标检测的示例：

import cv2
​
# 读取图像
image = cv2.imread('image.jpg')
​
# 使用预训练的深度学习模型加载目标检测器
net = cv2.dnn.readNet('yolov3.weights', 'yolov3.cfg')
​
# 加载目标标签
with open('coco.names', 'r') as f:
    classes = f.read().strip().split('\n')
​
# 设置输入图像尺寸
blob = cv2.dnn.blobFromImage(image, 1 / 255.0, (416, 416), swapRB=True, crop=False)
​
# 设置输入图像
net.setInput(blob)
​
# 运行目标检测
detections = net.forward()
​
# 处理检测结果
for detection in detections:
    scores = detection[5:]
    class_id = np.argmax(scores)
    confidence = scores[class_id]
​
    if confidence > 0.5:
        # 绘制边界框
        box = detection[0:4] * np.array([image.shape[1], image.shape[0], image.shape[1], image.shape[0])
        (x, y, w, h) = box.astype(int)
        cv2.rectangle(image, (x, y), (x + w, y + h), (0, 255, 0), 2)
        label = f'{classes[class_id]}: {confidence:.2f}'
        cv2.putText(image, label, (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)
​
# 保存带有检测结果的图像
cv2.imwrite('detection.jpg', image)
​

图像分割

图像分割是嵌入式图像处理中的一个重要任务，用于将图像分为不同的区域或对象。这对于许多应用如人脸识别、医学图像分析和自动驾驶至关重要。下面是一个使用OpenCV进行图像分割的示例：

import cv2
​
# 读取图像
image = cv2.imread('image.jpg')
​
# 使用分割算法
segmented_image = image_segmentation(image)
​
# 保存分割结果
cv2.imwrite('segmented_image.jpg', segmented_image)
​
​

在上述示例中，image_segmentation 函数代表了一个实际的图像分割算法，你可以根据具体的应用选择合适的算法，如基于阈值的分割、边缘检测或深度学习方法。

图像识别

嵌入式图像处理还可用于图像识别任务，如识别物体、场景或文字。下面是一个使用Python的图像识别示例：

import cv2
import pytesseract
​
# 读取图像
image = cv2.imread('image.jpg')
​
# 使用OCR识别文字
text = pytesseract.image_to_string(image)
​
# 输出识别结果
print(text)
​

在这个示例中，我们使用了Tesseract OCR库来识别图像中的文字。这对于从图像中提取文本信息非常有用，例如在自动化文档处理或图书馆管理系统中。

实时人脸检测

在智能家居、安全系统和零售领域，实时人脸检测是一个常见的应用。以下是一个使用OpenCV和深度学习模型进行实时人脸检测的Python：

import cv2
​
# 加载预训练的人脸检测模型
face_cascade = cv2.CascadeClassifier('haarcascade_frontalface_default.xml')
​
# 打开摄像头
cap = cv2.VideoCapture(0)
​
while True:
    ret, frame = cap.read()
    if not ret:
        break
​
    # 将图像转换为灰度
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
​
    # 使用人脸检测器识别人脸
    faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
​
    for (x, y, w, h) in faces:
        cv2.rectangle(frame, (x, y), (x + w, y + h), (0, 255, 0), 2)
​
    cv2.imshow('Real-time Face Detection', frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
​
cap.release()
cv2.destroyAllWindows()
​

人脸识别

人脸识别是一个广泛应用嵌入式图像处理的领域，它可以用于解锁智能手机、身份验证、门禁系统等。下面是一个使用Python的示例，演示如何使用OpenCV和人脸识别库进行人脸识别：

import cv2
import face_recognition
​
# 读取已知人脸图像和未知人脸图像
known_image = face_recognition.load_image_file("known_face.jpg")
unknown_image = face_recognition.load_image_file("unknown_face.jpg")
​
# 提取已知人脸编码
known_face_encoding = face_recognition.face_encodings(known_image)[0]
​
# 提取未知人脸编码
unknown_face_encoding = face_recognition.face_encodings(unknown_image)[0]
​
# 比较人脸编码
results = face_recognition.compare_faces([known_face_encoding], unknown_face_encoding)
​
if results[0]:
    print("已知人脸")
else:
    print("未知人脸")
​

这个示例中，我们使用face_recognition库来比较已知人脸和未知人脸的编码，从而进行人脸识别。

色彩识别

色彩识别在工业控制和智能家居中具有广泛应用。它可以用于检测产品的质量、识别不同种类的物体或监测灯光的颜色。以下是一个使用Python的示例，演示如何使用OpenCV进行色彩识别：

import cv2
import numpy as np
​
# 读取图像
image = cv2.imread('color_sample.jpg')
​
# 定义颜色范围
lower_range = np.array([0, 0, 200])
upper_range = np.array([50, 50, 255])
​
# 创建掩码
mask = cv2.inRange(image, lower_range, upper_range)
​
# 寻找颜色区域
contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
​
if contours:
    largest_contour = max(contours, key=cv2.contourArea)
    cv2.drawContours(image, [largest_contour], -1, (0, 255, 0), 2)
    cv2.putText(image, 'Red Color Detected', (10, 30), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2)
​
# 保存带有颜色识别结果的图像
cv2.imwrite('color_detection.jpg', image)
​

在这个示例中，我们识别了图像中红色的区域，并在图像上标记出来。

这些案例展示了嵌入式图像处理在不同应用领域的潜力，从人脸识别到颜色识别。希望这些示例有助于您更深入地了解嵌入式图像处理的应用范围和方法。

文字识别

嵌入式图像处理可以用于文字识别任务，例如从印刷品、手写文档或照片中提取文本信息。以下是一个使用Python的示例，演示如何使用Tesseract OCR库进行文字识别：

import cv2
import pytesseract
​
# 读取图像
image = cv2.imread('text_image.jpg')
​
# 使用OCR识别文字
text = pytesseract.image_to_string(image)
​
# 输出识别结果
print(text)
​

我们使用Tesseract OCR库来识别图像中的文字，这对于自动化文档处理、图书馆管理和数据提取非常有用。

动作检测

嵌入式图像处理还可以用于检测动作或行为，例如在监控系统中检测异常行为或在体感游戏中检测玩家的动作。以下是一个使用Python的示例，演示如何使用OpenCV进行动作检测：

import cv2
​
# 打开摄像头
cap = cv2.VideoCapture(0)
​
# 初始化前一帧
prev_frame = None
​
while True:
    ret, frame = cap.read()
    if not ret:
        break
​
    # 转换为灰度图像
    gray_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
​
    if prev_frame is not None:
        # 计算当前帧和前一帧的差异
        frame_diff = cv2.absdiff(prev_frame, gray_frame)
​
        # 应用阈值处理
        _, thresh = cv2.threshold(frame_diff, 30, 255, cv2.THRESH_BINARY)
​
        # 寻找运动区域
        contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
​
        for contour in contours:
            if cv2.contourArea(contour) > 100:
                x, y, w, h = cv2.boundingRect(contour)
                cv2.rectangle(frame, (x, y), (x + w, y + h), (0, 255, 0), 2)
​
    prev_frame = gray_frame
​
    cv2.imshow('Motion Detection', frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
​
cap.release()
cv2.destroyAllWindows()
​

我们检测摄像头捕获的图像中的运动区域，并用绿色矩形框标记出来。

这些案例展示了嵌入式图像处理在文本识别和动作检测等各种应用中的潜力，从提取文本信息到监测运动行为。希望这些示例对您有所帮助。

嵌入式图像处理性能优化方法

嵌入式图像处理的性能优化对于确保系统高效运行至关重要，特别是在资源受限的嵌入式环境中。以下是一些性能优化方法：

硬件加速

使用专门的硬件加速器，如图形处理单元（GPU）或神经网络处理单元（NPU），可以大幅提高图像处理的速度和效率。这些硬件加速器能够进行高度并行的计算，适用于深度学习任务和其他复杂的图像处理操作。

低功耗设计

嵌入式系统通常需要在有限的电源供应下运行。因此，设计低功耗的算法和硬件架构非常重要。通过优化图像处理算法以减少能耗，可以延长设备的使用寿命，并减少电池消耗。

压缩和传输优化

在一些嵌入式应用中，图像数据需要传输到远程服务器或其他设备进行进一步处理。优化图像压缩和传输方法可以减少带宽和存储要求，同时保持图像质量。流行的压缩算法如JPEG和WebP可以用于这一目的。

硬件加速

为了提高图像处理的速度，可以使用专用的硬件加速器，如GPU（图形处理单元）或NPU（神经网络处理单元）。这些硬件可以在嵌入式系统上并行处理图像数据，提高性能。

低功耗设计

嵌入式系统通常需要在有限的电源供应下运行，因此低功耗设计是必要的。通过优化算法和硬件架构，可以降低能耗。

算法优化

优化图像处理算法可以提高性能，包括采用更高效的图像处理技术、减少计算复杂性和内存占用。例如，使用近似算法代替精确算法可以降低计算需求。

多核处理

某些嵌入式系统具有多核处理器，可以并行处理图像处理任务。通过合理分配任务到不同核心，可以提高性能。

数据流水线

使用数据流水线可以将图像处理任务分解为多个步骤，每个步骤可以并行执行。这有助于提高处理速度。

多模态融合

有时，嵌入式系统可能同时使用多种传感器，如摄像头、声音传感器和温度传感器。将多模态数据融合在一起可以提高系统感知性能，使系统更准确地理解环境。例如，在智能家居中，图像数据可以与声音数据结合，以更好地理解用户的需求和行为。

缓存和内存优化

优化内存使用是提高性能的关键。使用合适的数据结构和算法来最小化内存占用，并充分利用缓存，以减少数据访问延迟。在嵌入式系统中，内存通常有限，因此高效的内存管理尤为重要。

结语

嵌入式图像处理在现代科技中扮演着关键的角色，为医疗、汽车、工业控制和智能家居等多个领域提供了强大的视觉感知能力。本文介绍了嵌入式图像处理的算法、应用以及性能优化方法，并提供了相关的代码示例，帮助读者更好地理解和应用这一关键技术。嵌入式图像处理在现代科技中扮演着至关重要的角色，为医疗、汽车、工业控制和智能家居等多个领域提供了强大的视觉感知能力
