嵌入式系统入门实战：探索基本概念和应用领域

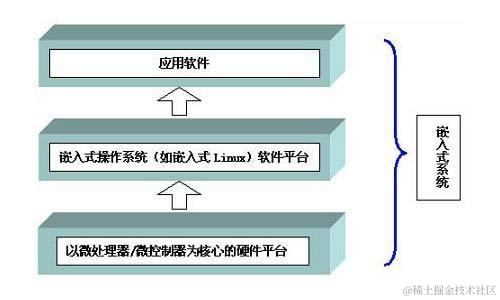

嵌入式系统是一种专用的计算机系统，它是为了满足特定任务而设计的。这些系统通常具有较低的硬件资源（如处理器速度、内存容量和存储容量），但具有较高的可靠性和实时性。嵌入式系统广泛应用于各种领域，如家用电器、汽车、工业控制、医疗设备等。

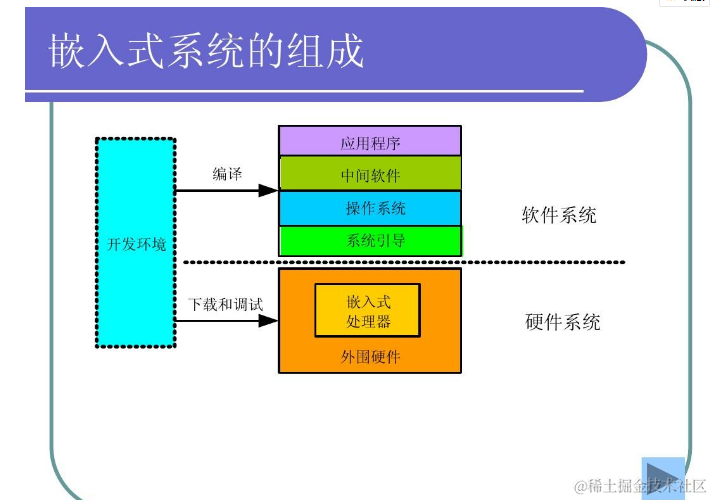

1. 嵌入式系统的基本概念

   • 微控制器：微控制器是嵌入式系统的核心部件，它负责执行程序指令，控制外设和处理数据。常见的微控制器有8051、ARM Cortex-M系列等。
   • 实时操作系统（RTOS）：实时操作系统是一种专为嵌入式系统设计的操作系统，它具有高度可靠性和实时性。常见的RTOS有FreeRTOS、uC/OS等。
   • 外设：外设是嵌入式系统中的各种硬件设备，如传感器、执行器、显示器等。嵌入式系统通过与外设进行通信来实现各种功能。

2. 嵌入式系统的应用领域

   • 家用电器：如洗衣机、冰箱、空调等，这些设备需要实时控制和管理各种功能。
   • 汽车：现代汽车中的许多功能都依赖于嵌入式系统，如导航、音响、安全系统等。
   • 工业控制：在工业生产线上，嵌入式系统用于实现各种自动化控制和监测功能。
   • 医疗设备：如心电监护仪、血压计等，这些设备需要实时监测患者的生命体征并进行处理。
   • 物联网：物联网是指通过互联网将各种物体连接起来，实现信息的交流和共享。嵌入式系统在物联网中扮演着重要角色，如智能家居、智能交通等。

3. 代码实例：LED闪烁控制 假设我们需要设计一个嵌入式系统，通过按键控制LED灯的闪烁。以下是使用C语言编写的代码实例：

#include <stdio.h>
#include "stm32f10x.h" // 引入STM32F10x系列微控制器的头文件

// LED闪烁函数
void LED_Blink(void)
{
    GPIO_InitTypeDef GPIO_InitStructure; // 定义GPIO初始化结构体变量

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); // 使能GPIOC时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; // 设置引脚13为输出模式
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 设置推挽输出模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置引脚速度为50MHz
    GPIO_Init(GPIOC, &GPIO_InitStructure); // 初始化GPIOC引脚

    while (1)
    {
        GPIO_SetBits(GPIOC, GPIO_Pin_13); // 设置引脚13为高电平，点亮LED
        for (int i = 0; i < 1000000; i++); // 延时循环计数器清零
        GPIO_ResetBits(GPIOC, GPIO_Pin_13); // 设置引脚13为低电平，熄灭LED
        for (int i = 0; i < 1000000; i++); // 延时循环计数器清零
    }
}

int main(void)
{
    SystemInit(); // 系统初始化
    LED_Blink(); // 调用LED闪烁函数
    while (1); // 无限循环等待中断触发
}

以上代码实例展示了如何使用STM32F10x系列微控制器控制LED灯的闪烁。在实际应用中，我们还需要根据具体的硬件平台和需求进行相应的修改和优化。

除了控制LED灯，嵌入式系统还可以实现更多功能。例如，可以通过添加触摸屏模块实现用户界面的控制，或者通过连接摄像头模块实现图像处理和识别。此外，嵌入式系统还可以与其他硬件设备（如传感器、执行器等）进行通信，实现更多的功能和应用。

在开发嵌入式系统时，选择合适的开发工具和平台也非常重要。目前市面上有许多优秀的嵌入式开发工具和平台，如Keil、IAR Embedded Workbench、Eclipse等，它们提供了丰富的库函数和开发资源，可以帮助开发者更高效地完成嵌入式系统的开发。

这是一个使用STM32F10x系列微控制器控制LED灯闪烁的代码实例，同时添加了触摸屏模块和按键模块，以实现更多功能：

#include <stdio.h>
#include "stm32f10x.h"

// 定义LED、触摸屏和按键引脚
#define LED_Pin GPIO_Pin_13
#define LED_GPIO_Port GPIOC
#define TouchScreen_Pin GPIO_Pin_0
#define TouchScreen_GPIO_Port GPIOA
#define Button_Pin GPIO_Pin_0
#define Button_GPIO_Port GPIOA

// 函数声明
void SystemInit(void);
void LED_Blink(void);
void TouchScreen_Init(void);
void Button_Init(void);

int main(void)
{
    SystemInit(); // 系统初始化
    LED_Blink(); // 调用LED闪烁函数
    while (1)
    {
        if (TouchScreen_Read()) // 检测触摸屏是否被触摸
        {
            TouchScreen_Process(); // 处理触摸屏事件
        }
        if (Button_Read()) // 检测按键是否被按下
        {
            Button_Process(); // 处理按键事件
        }
    }
}

void SystemInit(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;

    // 初始化LED引脚
    GPIO_InitStructure.GPIO_Pin = LED_Pin;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_GPIO_Port, &GPIO_InitStructure);

    // 初始化触摸屏引脚
    GPIO_InitStructure.GPIO_Pin = TouchScreen_Pin;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置为上拉输入模式
    GPIO_Init(TouchScreen_GPIO_Port, &GPIO_InitStructure);

    // 初始化按键引脚
    GPIO_InitStructure.GPIO_Pin = Button_Pin;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置为上拉输入模式
    GPIO_Init(Button_GPIO_Port, &GPIO_InitStructure);
}

void LED_Blink(void)
{
    GPIO_SetBits(LED_GPIO_Port, LED_Pin); // 设置引脚为高电平，点亮LED
    for (int i = 0; i < 1000000; i++); // 延时循环计数器清零
    GPIO_ResetBits(LED_GPIO_Port, LED_Pin); // 设置引脚为低电平，熄灭LED
    for (int i = 0; i < 1000000; i++); // 延时循环计数器清零
}

void TouchScreen_Init(void)
{
    GPIO_InitStructure.GPIO_Pin = TouchScreen_Pin;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置为上拉输入模式
    GPIO_Init(TouchScreen_GPIO_Port, &GPIO_InitStructure);
}

void Button_Init(void)
{
    GPIO_InitStructure.GPIO_Pin = Button_Pin;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置为上拉输入模式
    GPIO_Init(Button_GPIO_Port, &GPIO_InitStructure);
}

uint8_t TouchScreen_Read(void)
{
    return GPIO_ReadInputDataBit(TouchScreen_GPIO_Port, TouchScreen_Pin);
}

void TouchScreen_Process(void)
{
    // 在此处添加触摸屏处理代码
}

uint8_t Button_Read(void)
{
    return GPIO_ReadInputDataBit(Button_GPIO_Port, Button_Pin);
}

void Button_Process(void)
{
    // 在此处添加按键处理代码
}

展示了如何使用STM32F10x系列微控制器控制LED灯的闪烁，同时添加了触摸屏模块和按键模块。在实际应用中，我们还需要根据具体的硬件平台和需求进行相应的修改和优化。

综上所述，嵌入式系统是一种专用的计算机系统，它具有较低的硬件资源和较高的可靠性和实时性。嵌入式系统广泛应用于各种领域，如家用电器、汽车、工业控制、医疗设备等。通过学习和掌握相关的知识和技能，我们可以开发出功能强大、性能优越的嵌入式系统，为人们的生活和工作带来更多便利和创新。

随着科技的不断发展，嵌入式系统将在未来发挥越来越重要的作用。例如，随着物联网技术的普及，嵌入式系统将在智能家居、智能城市等领域发挥重要作用。此外，随着人工智能和机器学习技术的发展，嵌入式系统也将在自动驾驶、智能医疗等领域展现出巨大的潜力。

总之，嵌入式系统作为一种专用的计算机系统，具有广泛的应用领域和潜力。通过学习和掌握相关的知识和技能，我们可以开发出功能强大、性能优越的嵌入式系统，为人们的生活和工作带来更多便利和创新。
