嵌入式系统中的低功耗定时器应用与优化实战

举报
柠檬味拥抱 发表于 2023/11/25 14:43:00 2023/11/25
【摘要】 嵌入式系统的开发在现代科技中发挥着至关重要的作用。它们被广泛应用于从智能家居到工业自动化的各种领域。在本文中,我们将聚焦于使用ARM Cortex-M系列微控制器实现低功耗定时器的应用。我们将详细介绍在嵌入式系统中如何实现低功耗的定时器功能,并附上代码示例。 嵌入式系统低功耗定时器的重要性在许多嵌入式系统应用中,低功耗定时器是至关重要的。例如,在一些电池供电的设备中,我们需要定期唤醒系统来执...

嵌入式系统的开发在现代科技中发挥着至关重要的作用。它们被广泛应用于从智能家居到工业自动化的各种领域。在本文中,我们将聚焦于使用ARM Cortex-M系列微控制器实现低功耗定时器的应用。我们将详细介绍在嵌入式系统中如何实现低功耗的定时器功能,并附上代码示例。

嵌入式系统低功耗定时器的重要性

在许多嵌入式系统应用中,低功耗定时器是至关重要的。例如,在一些电池供电的设备中,我们需要定期唤醒系统来执行特定任务,但又要确保在空闲状态时能够最大程度地降低功耗,以延长电池寿命。低功耗定时器为我们提供了一种高效且灵活的方式来实现这一目标。

ARM Cortex-M微控制器的定时器

ARM Cortex-M微控制器是广泛使用的嵌入式系统平台,它们通常集成了多个定时器模块。这些定时器可以用于各种目的,例如生成周期性中断、测量时间间隔或作为PWM(脉宽调制)输出。

我们将聚焦于实现一个低功耗定时器来周期性地唤醒系统,执行特定任务,然后再次将系统置于低功耗模式。

[外链图片转存中…(img-n9Wa5RtC-1700894607220)]

低功耗定时器的实现

首先,我们需要在初始化代码中配置定时器以及中断。在这里,我们使用C语言来编写一个简单的示例代码。假设我们的目标是每1秒唤醒系统一次。

#include <stdint.h>
#include "cortex_m4.h"

void low_power_timer_init(uint32_t period_ms) {
    // 初始化定时器,配置为周期模式
    Timer_Init(TIMER_LOW_POWER, period_ms);

    // 配置中断
    Timer_EnableInterrupt(TIMER_LOW_POWER);
    NVIC_EnableIRQ(TIMER_LOW_POWER_IRQn);

    // 启动定时器
    Timer_Start(TIMER_LOW_POWER);
}

void TIMER_LOW_POWER_IRQHandler(void) {
    // 在这里执行需要周期性唤醒的任务
    // 例如,检查传感器数据、发送数据等

    // 清除中断标志
    Timer_ClearInterrupt(TIMER_LOW_POWER);
}

在上面的代码中,我们假设我们的微控制器支持名为Timer_Init、Timer_EnableInterrupt、NVIC_EnableIRQ、Timer_Start和Timer_ClearInterrupt的函数。这些函数是根据实际的微控制器厂商提供的库函数而定的。请注意,具体的函数名和参数可能会因所用的微控制器型号而异,因此在实际应用中,请查阅相应的文档和手册。

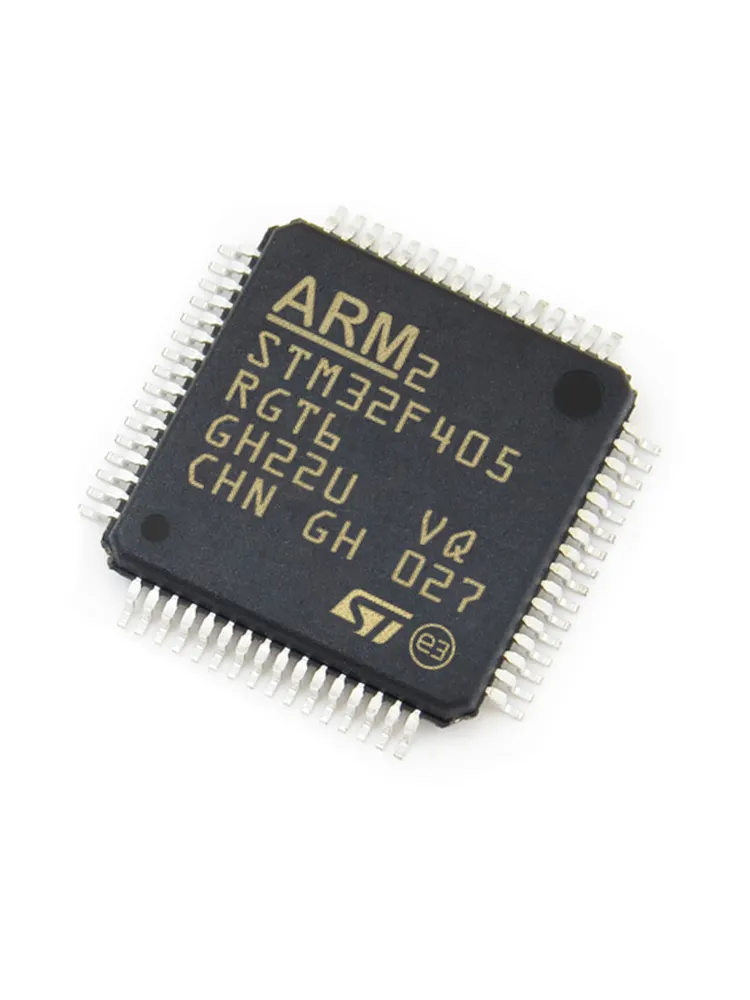

在这里插入图片描述

低功耗配置

定时器本身并不能保证系统在低功耗模式下运行。为了实现低功耗定时器,我们需要设置微控制器的低功耗模式。

通常情况下,ARM Cortex-M微控制器提供了多种低功耗模式,例如Sleep Mode和Deep Sleep Mode。这些模式的功耗水平和可用的外设状态会有所不同。

以下是一种可能的低功耗模式配置:

void enter_low_power_mode(void) {
    // 停止定时器
    Timer_Stop(TIMER_LOW_POWER);

    // 进入低功耗模式
    // 例如,进入Deep Sleep Mode
    CortexM_EnterDeepSleepMode();

    // 系统从低功耗模式唤醒后,重新启动定时器
    Timer_Start(TIMER_LOW_POWER);
}

优化低功耗定时器

除了基本的低功耗定时器应用外,我们还可以通过优化进一步降低系统功耗,延长电池寿命。以下是一些优化建议:

a. 选择合适的时钟源
在某些情况下,微控制器可能提供多个时钟源选项。选择低功耗的时钟源对于降低功耗至关重要。通常,内部低频振荡器比外部高频晶体振荡器更省电。在低功耗模式下使用内部低频振荡器可以显著降低功耗。

b. 优化任务执行
在定时器唤醒后执行的任务应该尽可能简洁高效。确保在任务执行完毕后及时进入低功耗模式,以减少不必要的功耗浪费。

c. 使用事件触发代替轮询
在一些场景下,可以通过外部事件触发定时器中断,而不是使用定期轮询。这样可以避免频繁的唤醒,减少功耗。

d. 优化时钟频率和周期
根据具体应用的实际需求,适当调整定时器的时钟频率和周期。较长的周期意味着更少的唤醒次数,但也可能导致延迟响应时间。在功耗和响应时间之间找到平衡点是至关重要的。

功耗估算与优化

在开发嵌入式系统时,进行功耗估算和优化非常重要。通过使用芯片厂商提供的功耗估算工具或开发板上的电流测量设备,我们可以实时监测系统的功耗。这有助于确定是否满足电池寿命目标,并找出可能的功耗瓶颈。

低功耗定时器的应用案例:传感器数据采集与通信

让我们进一步深入一个具体的应用案例:传感器数据采集与通信。在许多嵌入式系统中,传感器负责采集环境信息,例如温度、湿度、光照等。这些数据通常需要周期性地传输到其他设备或服务器进行处理和监控。

我们将使用之前讨论的低功耗定时器来实现以下功能:

周期性地唤醒系统,读取传感器数据;
将数据通过通信接口(例如LoRa、Bluetooth或Wi-Fi)传输到其他设备或服务器;
根据具体应用需求,优化功耗和通信周期。
以下是示例代码:

#include <stdint.h>
#include "cortex_m4.h"
#include "sensor.h"
#include "communication.h"

void low_power_timer_init(uint32_t period_ms) {
    // 初始化定时器,配置为周期模式
    Timer_Init(TIMER_LOW_POWER, period_ms);

    // 配置中断
    Timer_EnableInterrupt(TIMER_LOW_POWER);
    NVIC_EnableIRQ(TIMER_LOW_POWER_IRQn);

    // 启动定时器
    Timer_Start(TIMER_LOW_POWER);
}

void sensor_data_acquisition(void) {
    // 读取传感器数据
    Sensor_ReadData();

    // 在这里执行其他数据处理和决策逻辑
}

void data_transmission(void) {
    // 将传感器数据通过通信接口传输
    Communication_SendData(Sensor_GetData());
}

void enter_low_power_mode(void) {
    // 停止定时器
    Timer_Stop(TIMER_LOW_POWER);

    // 进入低功耗模式
    // 例如,进入Deep Sleep Mode
    CortexM_EnterDeepSleepMode();

    // 系统从低功耗模式唤醒后,重新启动定时器
    Timer_Start(TIMER_LOW_POWER);
}

void TIMER_LOW_POWER_IRQHandler(void) {
    // 唤醒系统,执行传感器数据采集和通信任务
    sensor_data_acquisition();
    data_transmission();

    // 进入低功耗模式
    enter_low_power_mode();

    // 清除中断标志
    Timer_ClearInterrupt(TIMER_LOW_POWER);
}

在上述代码中,我们假设系统中已经有相应的传感器读取和通信接口的函数。在定时器中断中,我们首先读取传感器数据并进行数据处理,然后通过通信接口将数据传输到其他设备或服务器。最后,我们进入低功耗模式,等待下一次定时器唤醒。

需要注意的是,具体的传感器接口和通信接口的实现会因具体的硬件和通信协议而异。在实际应用中,请根据硬件规格和通信协议来实现相应的函数。

总结

在本文中,我们探讨了如何使用ARM Cortex-M微控制器实现低功耗定时器,并给出了一些优化建议。嵌入式系统中的低功耗定时器是实现节能和延长电池寿命的重要手段。通过合理配置定时器、低功耗模式以及优化任务执行,我们可以在保持系统功能的同时最大程度地降低功耗。

要注意,不同的微控制器和应用场景可能有不同的优化方法。因此,在开发实际应用时,请根据具体情况选择合适的技术和方法。功耗优化是嵌入式系统开发中不可忽视的重要环节,它对于提高设备的可用性和可靠性至关重要。希望本文能对嵌入式系统开发者有所启发,并帮助他们在设计中考虑低功耗定时器的应用。
