@TOC


前言

本文主要介绍什么是二值信号量和二值信号量的基本操作。

一、什么是二值信号量

信号量名副其实就是一个信号可以进行任务之前信息的交互,二值信号量通常用于互斥访问或同步。二值信号量就是一个只能保存一个数据的队列,这个队列要么是空要么是有他就只有两种状态。

二、cubeMX配置

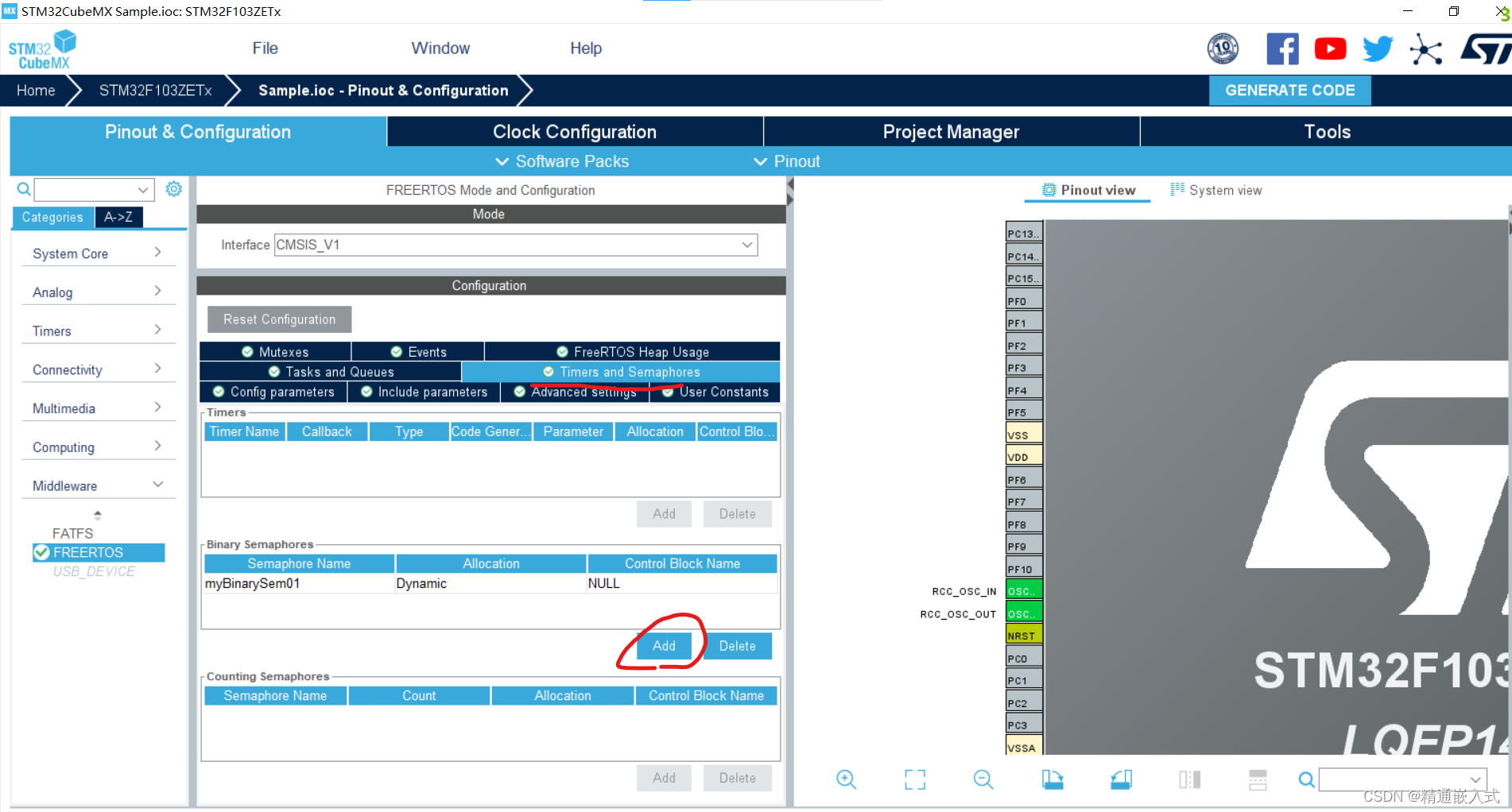

1.选择添加一个二值信号量
在这里插入图片描述

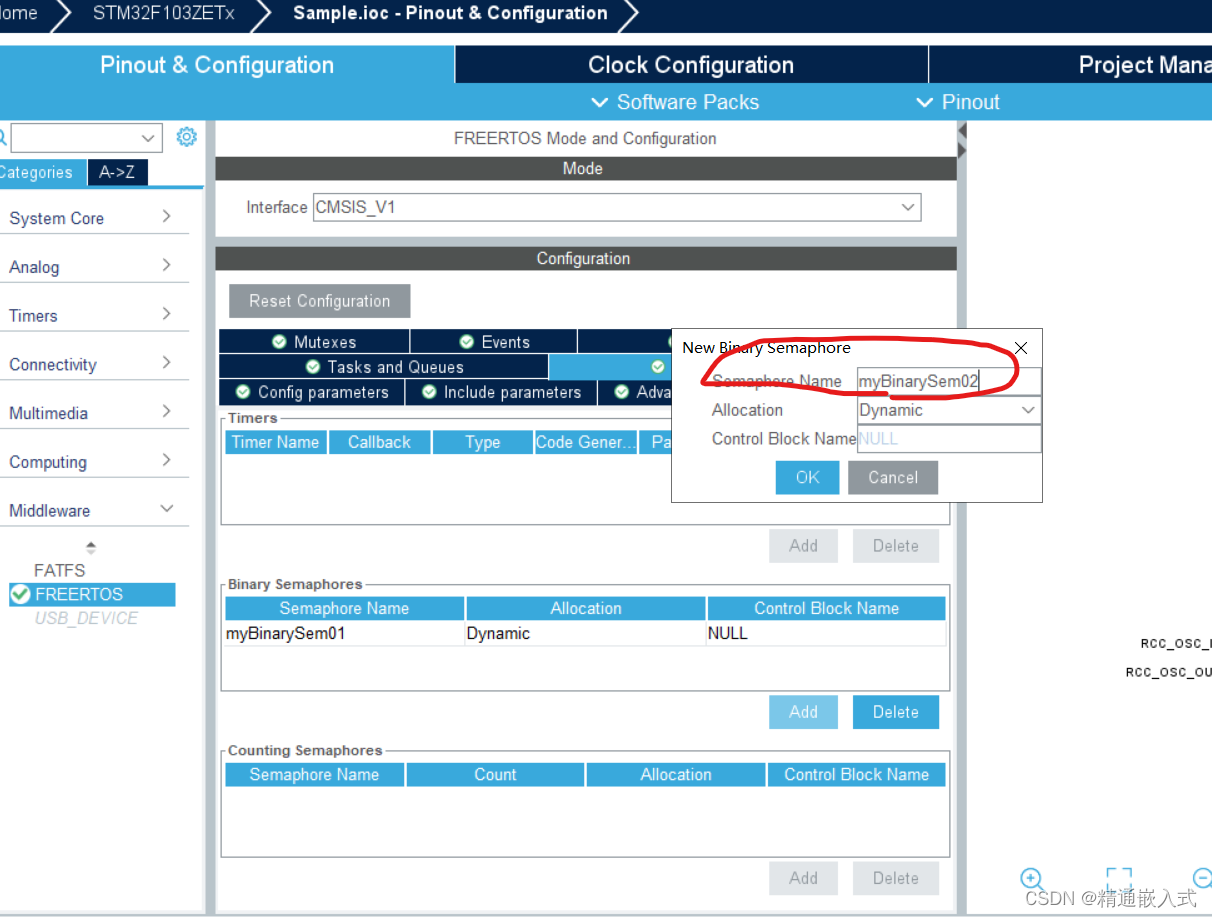

2.设置二值信号量
这里比较简单我们只需要设置一下二值信号量的名字即可。
在这里插入图片描述

三、代码编写

1.创建二值信号量
这部分代码cubeMX会帮我们书写好

/* definition and creation of myBinarySem01 */
  osSemaphoreDef(myBinarySem01);
  myBinarySem01Handle = osSemaphoreCreate(osSemaphore(myBinarySem01), 1);

  /* USER CODE BEGIN RTOS_SEMAPHORES */

2.产生二值信号量函数
本函数cubeMX对其进行了封装,其本质还是调用了xSemaphoreGiveFromISR和xSemaphoreGive两个函数。

/**
* @brief Release a Semaphore token
* @param  semaphore_id  semaphore object referenced with \ref osSemaphore.
* @retval  status code that indicates the execution status of the function.
* @note   MUST REMAIN UNCHANGED: \b osSemaphoreRelease shall be consistent in every CMSIS-RTOS.
*/
osStatus osSemaphoreRelease (osSemaphoreId semaphore_id)
{
  osStatus result = osOK;
  portBASE_TYPE taskWoken = pdFALSE;


  if (inHandlerMode()) {
    if (xSemaphoreGiveFromISR(semaphore_id, &taskWoken) != pdTRUE) {
      return osErrorOS;
    }
    portEND_SWITCHING_ISR(taskWoken);
  }
  else {
    if (xSemaphoreGive(semaphore_id) != pdTRUE) {
      result = osErrorOS;
    }
  }

  return result;
}

3.接收二值信号量函数
本函数cubeMX也对其进行了封装,其本质还是调用了xSemaphoreTakeFromISR和xSemaphoreTake两个函数。

当二值信号量接收成功的时候会返回osOK。

/**
* @brief Wait until a Semaphore token becomes available
* @param  semaphore_id  semaphore object referenced with \ref osSemaphore.
* @param  millisec      timeout value or 0 in case of no time-out.
* @retval  number of available tokens, or -1 in case of incorrect parameters.
* @note   MUST REMAIN UNCHANGED: \b osSemaphoreWait shall be consistent in every CMSIS-RTOS.
*/
int32_t osSemaphoreWait (osSemaphoreId semaphore_id, uint32_t millisec)
{
  TickType_t ticks;
  portBASE_TYPE taskWoken = pdFALSE;


  if (semaphore_id == NULL) {
    return osErrorParameter;
  }

  ticks = 0;
  if (millisec == osWaitForever) {
    ticks = portMAX_DELAY;
  }
  else if (millisec != 0) {
    ticks = millisec / portTICK_PERIOD_MS;
    if (ticks == 0) {
      ticks = 1;
    }
  }

  if (inHandlerMode()) {
    if (xSemaphoreTakeFromISR(semaphore_id, &taskWoken) != pdTRUE) {
      return osErrorOS;
    }
	portEND_SWITCHING_ISR(taskWoken);
  }
  else if (xSemaphoreTake(semaphore_id, ticks) != pdTRUE) {
    return osErrorOS;
  }

  return osOK;
}

四、二值信号量具体操作

osThreadId Task1TaskHandle;
osThreadId Task2TaskHandle;

void Task1Task(void const * argument);
void Task2Task(void const * argument);

osThreadDef(Task1TaskName, Task1Task, osPriorityNormal, 0, 128);
Task1TaskHandle = osThreadCreate(osThread(Task1TaskName), NULL);

osThreadDef(Task2TaskName, Task2Task, osPriorityNormal, 0, 128);
Task2TaskHandle = osThreadCreate(osThread(Task2TaskName), NULL);

//产生二值信号量任务
void Task1Task(void const * argument)
{
	static u8 i=0;
	for(;;)
	{
		//调用10次再产生二值信号量
		if(++i==10)
		{
			osSemaphoreRelease(myBinarySem01Handle);//产生二值信号量
		}
		osDelay(5);//调用延时才会释放资源
	}
}


//接收二值信号量任务
void Task2Task(void const * argument)
{
	for(;;)
	{
		if(osOK==osSemaphoreWait(myBinarySem01Handle,portMAX_DELAY))//等待二值信号量采用死等的方式
    	{
      		//等待二值信号量成功
   		}
		osDelay(5);//调用延时才会释放资源
	}
}

总结

二值信号量的大致操作和介绍就是这样了。
