前言

本篇文章带大家学习使用cubemx配置PWM让LED闪烁。

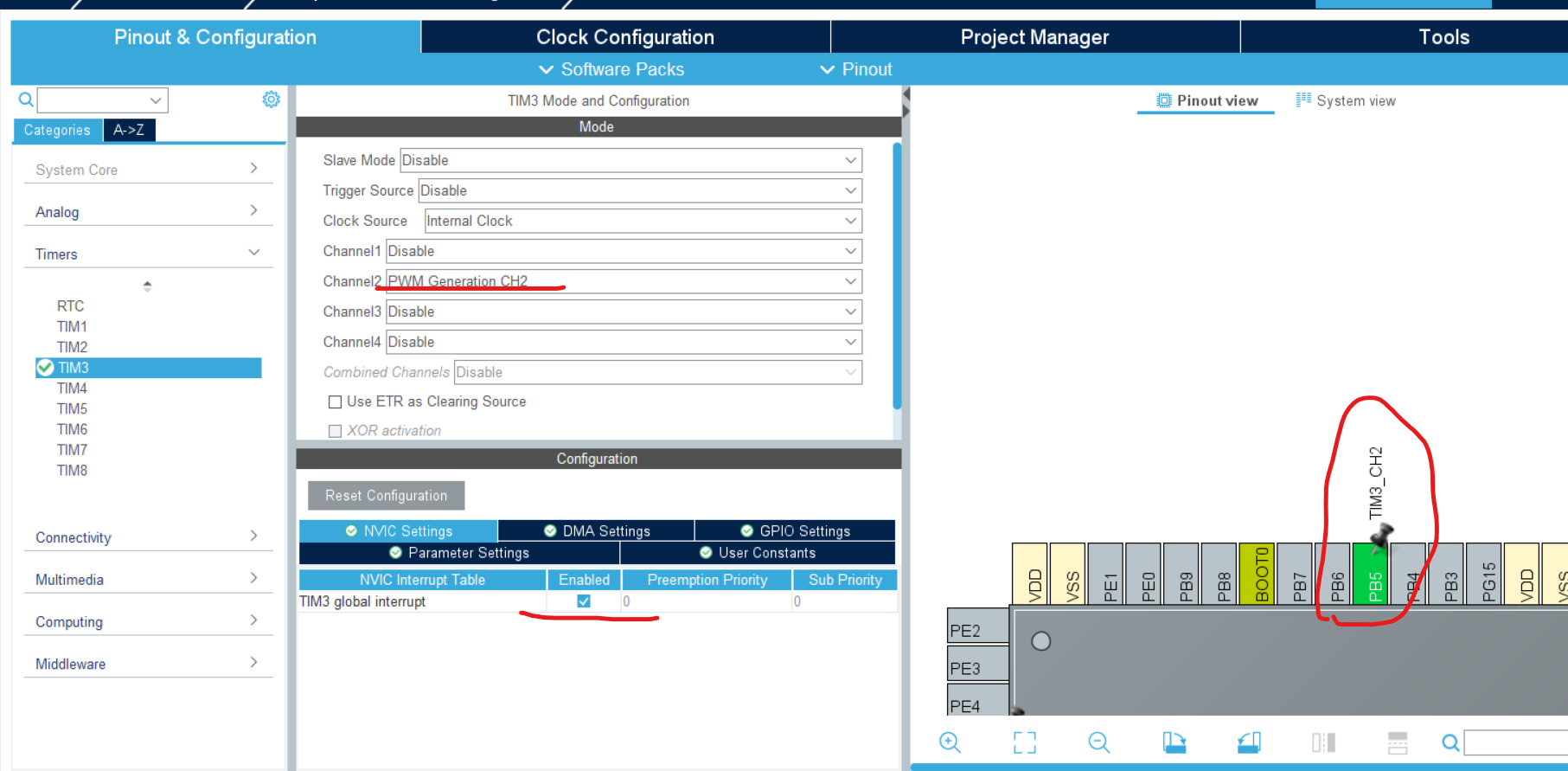

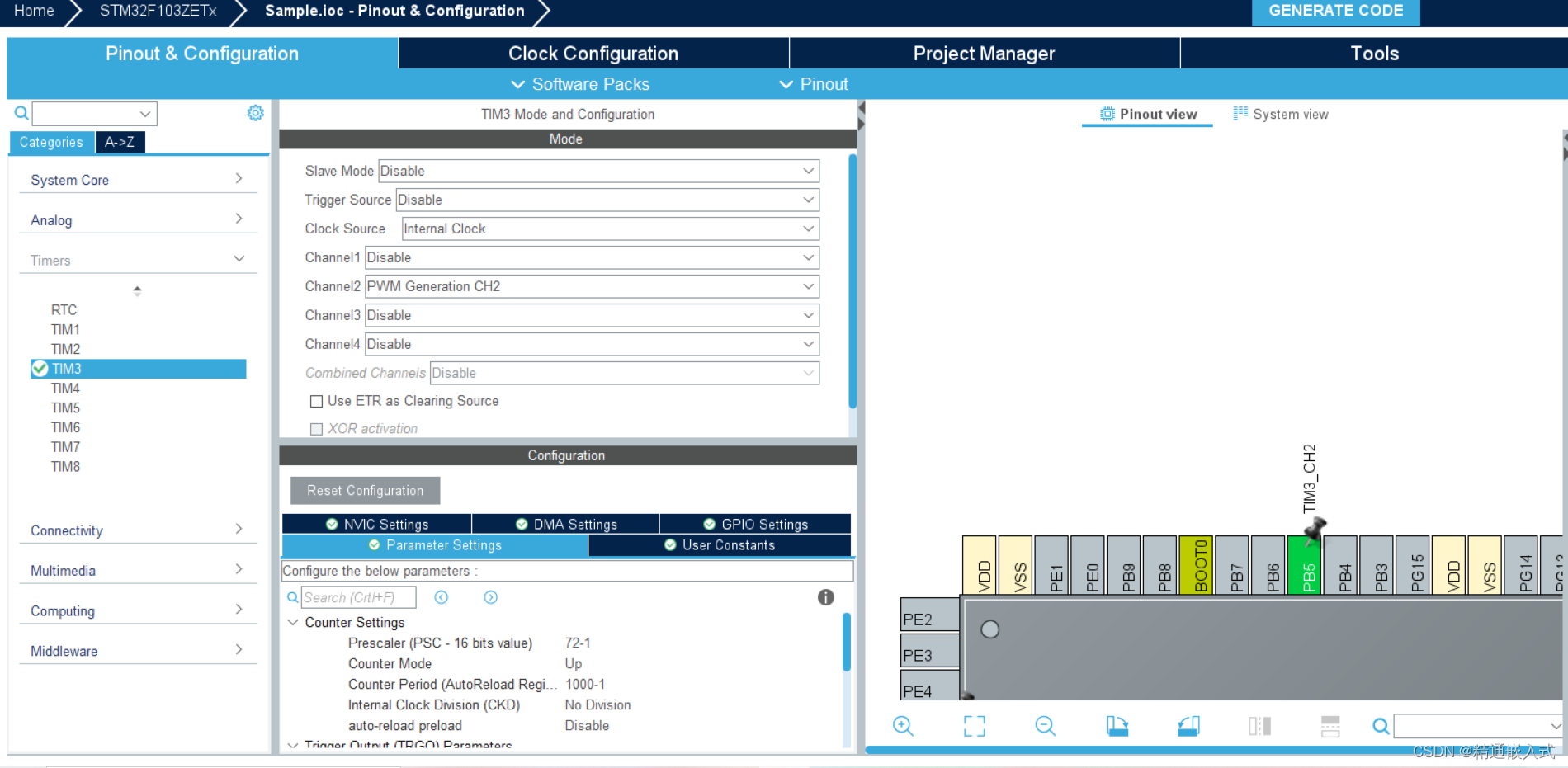

一、cuebMX配置

二、代码解析

//产生PWM完成中断回调函数，当PWM产生完成会触发进入中断调用本函数
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{
  static uint32_t index=0;//占空比变量
  static uint8_t step=0;//模式变量

  while(index<=1000)
  {
  	__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_2,index++);//设置占空比
  }
  while(index)
  {
  	__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_2,index--);//设置占空比
  }
}

//以中断方式开启PWM
HAL_TIM_PWM_Start_IT(&htim3,TIM_CHANNEL_2);

总结

使用cubeMX配置PWM的相关介绍就到这里了。
