前言

本篇文章我们讲带大家了解光敏电阻的使用

一、光敏电阻介绍

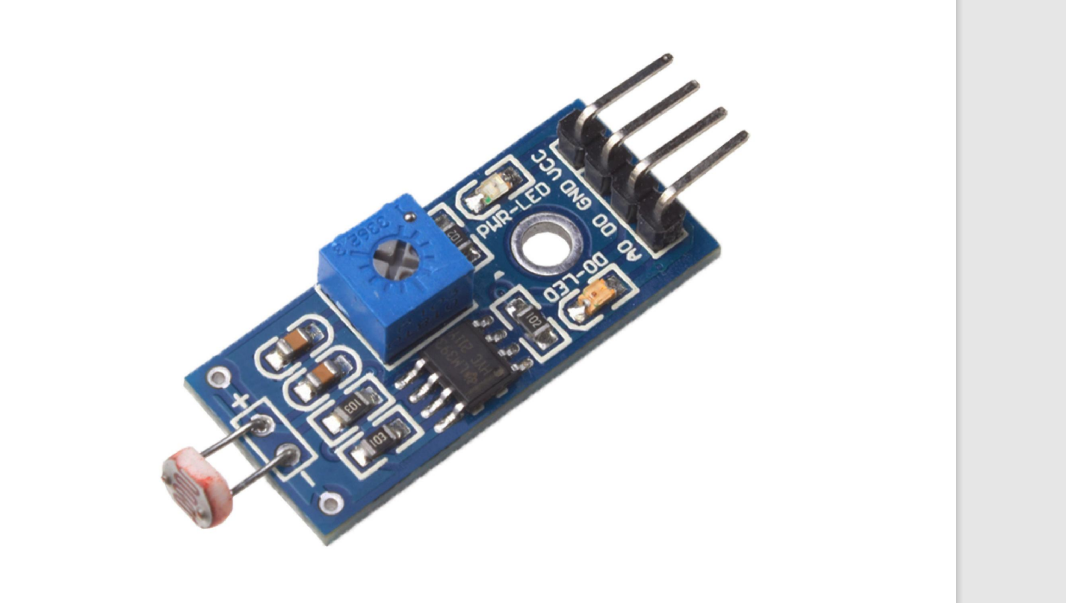

下面是4线光敏电阻实物图

产品接线说明：
1、VCC 接电源正极 3.3-5V
2、GND 接电源负极
3、DO TTL 开关信号输出 (配置为输出模式)
4、AO 模拟信号输出（ADC采样通道)

光敏电阻主要用于检测周围的光照强度，光照强度发生变化那么ADC采样的值也会发送变化。

二、cubeMX配置

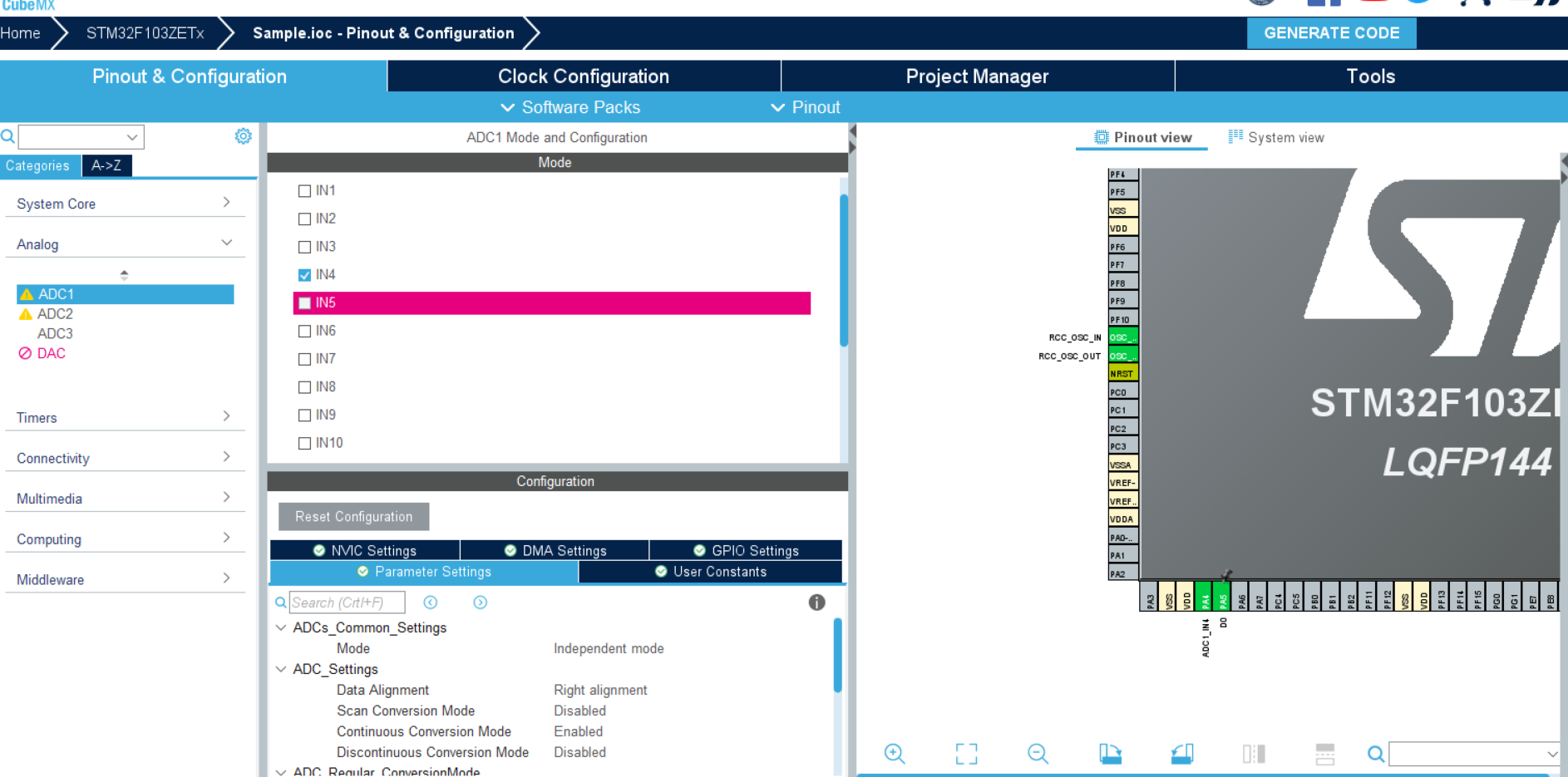

简单的配置我们就不多说了主要是ADC采样的配置
这里我采用的是ADC1通道4所以光敏电阻的A0就应该接在对应的ADC通道上。

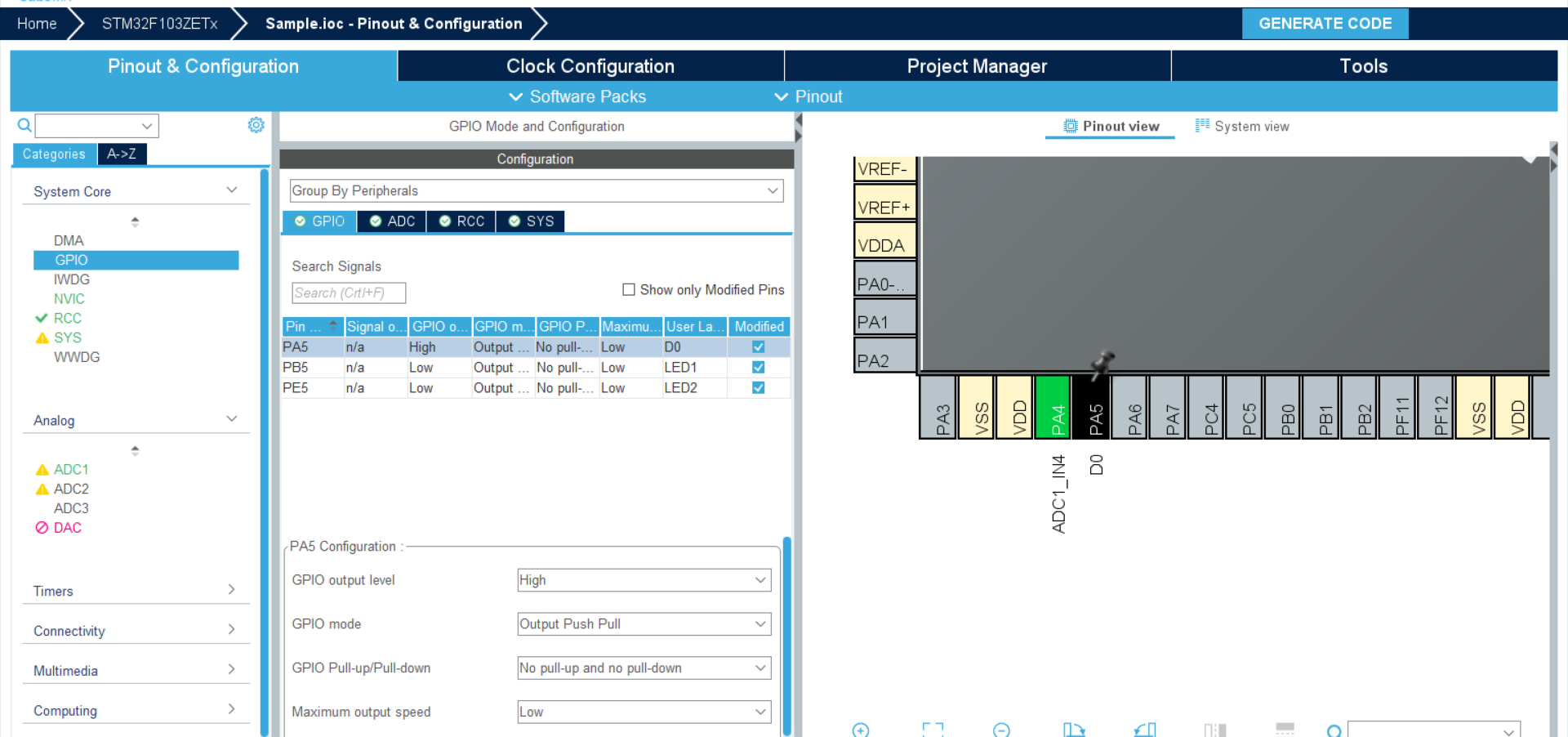

顺便配置一下D0为输出模式用于简单检测光照强度。

三、代码说明

//IO口定义
#define D0_SET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin, GPIO_PIN_SET)
#define D0_RESET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin,GPIO_PIN_RESET)


//ADC采样数值
typedef struct
{
  u32 adc_vol;//ADC测量的值
  float vol;//实际电压值

}RESIST;

HAL_ADC_Start_IT(&hadc1);//中断方式开启ADC
//ADC回调函数
void  HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
   	 resist_data.adc_vol=HAL_ADC_GetValue(hadc);//获取ADC转换结果
     resist_data.vol=resist_data.adc_vol*5/4095;//转换为电压值
}

//测试函数当电压大于2.5时D0输出低电平光敏电阻上的LED指示灯被点亮
void Resist_Test(void)
{
  if(resist_data.vol>2.5)
  {
    D0_RESET();
  }
  else
  {
    D0_SET();
  }
}

while(1)
{
	Resist_Test();
}

总结

光敏电阻的使用其实就是ADC采样的使用，大家如果不熟悉ADC采样的话可以看我前面的文章:ADC采样
