本专栏包含信息论与编码的核心知识,按知识点组织,可作为教学或学习的参考。markdown版本已归档至【Github仓库:https://github.com/timerring/information-theory 】或者公众号【AIShareLab】回复 信息论 获取。

m 序列 (最长线性反馈移位寄存器序列)

线性反馈移位寄存器的特征多项式

线性反馈移位寄存器的递推关系式

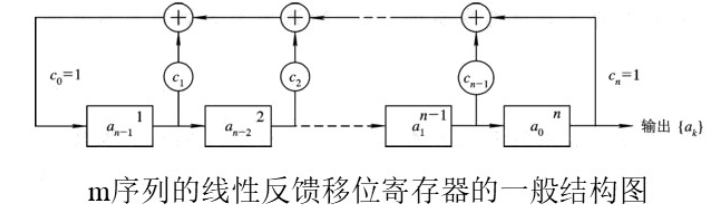

递推关系式又称为反馈逻辑函数或递推方程。设图2所示的线性反馈移位 寄存器的初始状态为 ( a 0 a 1 a n 2 a n 1 ) (a_{0} a_{1} \ldots a_{n-2} a_{n-1}) , 经一次移位线性反馈, 移位寄存器 左端第一级的输入为

a n = c 1 a n 1 + c 2 a n 2 + + c n 1 a 1 + c n a 0 = i = 1 n c i a n i a_{n}=c_{1} a_{n-1}+c_{2} a_{n-2}+\cdots+c_{n-1} a_{1}+c_{n} a_{0}=\sum_{i=1}^{n} c_{i} a_{n-i}

若经 k \boldsymbol{k} 次移位, 则第一级的输入为

a l = i = 1 n c i a l i a_{l}=\sum_{i=1}^{n} c_{i} a_{l-i}

其中, l = n + k 1 n , k = 1 , 2 , 3 , l=n+k-1 \geq n, k=1,2,3, \ldots
由此可见, 移位寄存器第一级的输入, 由反馈逻辑及移位寄存器的原状态所决定。上式称为递推关系式。

线性反馈移位寄存器的特征多项式

用多项式 f(x) 来描述线性反馈移位寄存器的反馈连接状态:

f ( x ) = c 0 + c 1 x + + c n x n = i = 0 n c i x i f(x)=c_{0}+c_{1} x+\cdots+c_{n} x^{n}=\sum_{i=0}^{n} c_{i} x^{i}

称为特征多项式或特征方程。其中, x i x^{i} 存在, 表明 c i = 1 c_{i}=\mathbf{1} , 否则 c i = 0 c_{i}=\mathbf{0} , x 本身的取值并无实际意义。 c i c_{i} 的取值决定了移位寄存器的反馈连接。 由于 c 0 = c n = 1 c_{0}=c_{n}=1 , 因此, f(x) 是一个常数项为 1 的 n 次多项式, n 为移位寄存器级数。

一个 n 级线性反馈移位寄存器能产生 m 序列的充要条件是它的特征 多项式为一个 n 次本原多项式。若一个 n 次多项式 f(x) 满足下列条件:

(1) f(x) 为既约多项式(即不能分解因式的多项式);

(2) f(x) 可整除 ( x p + 1 ) , p n 1 (x^{p}+1), p^{n}-1 ;

(3) f(x) 除不尽 ( x q + 1 ) , q < p (x^{q+1}), q \lt p

则称 f(x) 为本原多项式。以上为我们构成 m 序列提供了理论根据。

m序列产生器

用线性反馈移位寄存器构成 m 序列产生器, 关键是由特征多项式 f(x) 来确定反馈 线的状态, 而且特征多项式 f(x) 必须是本原多项式。

现以 n=4 为例来说明 m 序列产生器的构成。用4级线性反馈移位寄存器产生的 m 序列, 其周期为 p = 2 4 1 = 15 p=2^{4}-1=15 , 其特征多项式 f(x) 是 4 次本原多项式,能整除 ( x 15 + 1 ) (x^{15}+1) 。先将 ( x 15 + 1 ) (x^{15}+1) 分解因式, 使各因式为既约多项式, 再寻找 f(x) 。

x 15 + 1 = ( x + 1 ) ( x 2 + x + 1 ) ( x 4 + x + 1 ) ( x 4 + x 3 + 1 ) ( x 4 + x 3 + x 2 + x + 1 ) \begin{aligned} x^{15}+1 & =(x+1)(x^{2}+x+1)(x^{4}+x+1) \\ & \cdot(x^{4}+x^{3}+1)(x^{4}+x^{3}+x^{2}+x+1) \end{aligned}

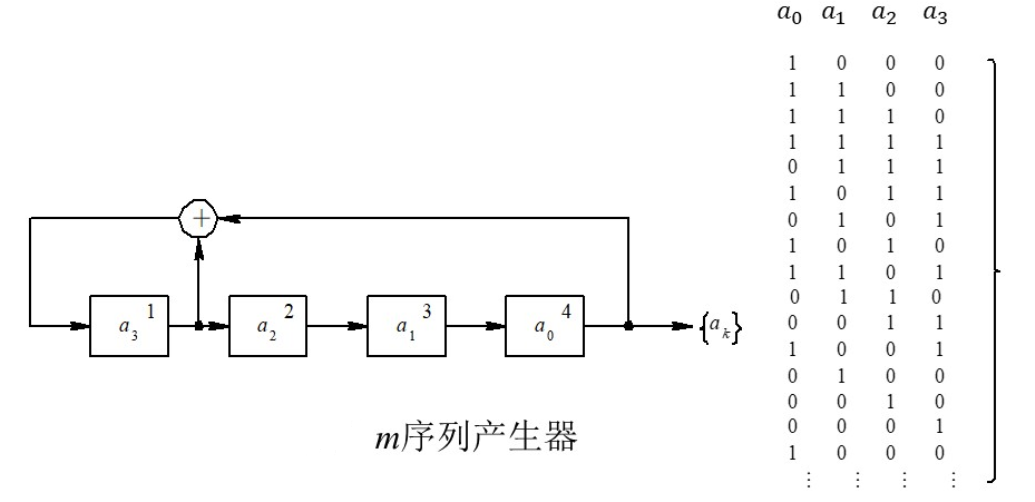

其中, 4 次既约多项式有 3 个, 但 ( x 4 + x 3 + x 2 + x + 1 ) (x^{4}+x^{3}+x^{2}+x+1) 能整除 ( x 5 + 1 ) (x^{5}+1) , 故它不是本原多 项式。因此找到两个4次本原多项式 ( x 4 + x + 1 ) (x^{4}+x+1) ( x 4 + x 3 + 1 ) (x^{4}+x^{3}+1) 。由其中任何一个都可 产生 m 序列。用 f ( x ) = ( x 4 + x + 1 ) \mathrm{f}(\mathrm{x})=(\mathrm{x}^{4}+\mathrm{x}+\mathbf{1}) 构成的 m \mathrm{m} 序列产生器如图所示。

设4级移位寄存器的初始状态为 1000 , c 4 = c 1 = c 0 = 1 , c 3 = c 2 = 0 c_{4}=c_{1}=c_{0}=1, c_{3}=c_{2}=0 。输出序列 { a k } \{a_{k}\} 的周期长度为 15 。

m序列的性质

均衡特性(平衡性)

m 序列每一周期中 1 的个数比 0 的个数多 1 个。由于 p = 2 n 1 p=2^{n}-1 为奇 数, 因而在每一周期中 1 的个数为 ( p + 1 ) / 2 = 2 n 1 (p+1) / 2=2^{n-1} (偶数), 而 0 的 个数为 ( p 1 ) / 2 = 2 n 1 1 (p-1) / 2=2^{n-1}-1 (奇数)。上例中 p=15,1 的个数为 8,0 的个 数为 7。当p足够大时, 在一个周期中 1 与 0 出现的次数基本相等。

游程特性(游程分布的随机性)

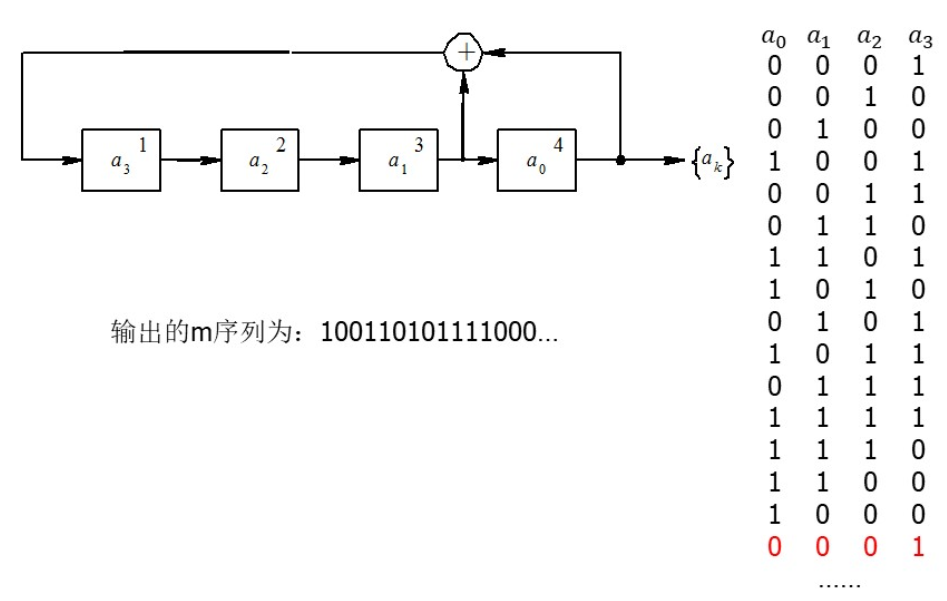

我们把一个序列中取值(1 或 0)相同连在一起的元素合称为一个游程。在一个游程中元素的个数称为游程长度。例如图中给出的 m \boldsymbol{m} 序列

在其一个周期的 15 个元素中, 共有 8 个游程
长度为 4 的游程 1 个, 即 1111 ;
长度为 3 的游程 1 个, 即 000 ;
长度为 2 的游程 2 个, 即 11 与 00 ;
长度为 1 的游程 4 个, 即 2 个 1 与 2 个 0 。

m 序列的一个周期 ( p = 2 n 1 ) (p=2^{n-1}) 中, 游程总数为 2 n 1 2^{n-1}

长度为 1 的游程个数占游程总数的 1 / 2 ; 长度为 2 的游程个数占游 程总数的 1 / 2 2 = 1 / 4 1 / 2^{2}=1 / 4 ; 长度为 3 的游程个数占游程总数的 1 / 2 3 = 1 / 8 1 / 2^{3}=1 / 8 等等。

一般地, 长度为k的游程个数占游程总数的 1 / 2 k = 2 k 1 / 2^{k}=2^{-k} , 其 中 1 k ( n 2 ) 1 \leq k \leq(n-2) 。而且, 在长度为k的游程中, 连1游程与连0游程各占一半, 长为 (n-1) 的游程是连0游程, 长为n的游程是连1游程。

移位相加特性(线性叠加性)

m \boldsymbol{m} 序列和它的位移序列模二相加后所得序列仍是该 m \boldsymbol{m} 序列的某个 位移序列。设 m r m_{r} 是周期为 p 的 m 序列 m p m_{p} 的 r 次延迟移位后的序列, 那么

m p m r = m s m_{p} \oplus m_{r}=m_{s}

其中, m s m_{s} m p m_{p} 某次延迟移位后的序列。例如,

m p = 000111101011001 , m_{p}=000111101011001, \ldots

m p m_{p} 延迟两位后得 m r m_{r} , 再模二相加

m r = 010001111010 m s = m p m r = 010110 , \begin{array}{l} m_{r}=\mathbf{0} 10001111010 \\ m_{\mathrm{s}}=\boldsymbol{m}_{\mathrm{p}} \oplus \boldsymbol{m}_{r}=\mathbf{0} 10110, \ldots \end{array}

可见, m s = m p m r m_{\mathrm{s}}=m_{\mathrm{p}} \oplus m_{r} m p m_{p} 延迟 8 位后的序列。

自相关特性

m \boldsymbol{m} 序列具有非常重要的自相关特性。在 m \boldsymbol{m} 序列中, 常常用 +1 代表 0 , 用-1代表 1。此时定义:设长为 p 的 m \boldsymbol{m} 序列, 记作

a 1 , a 2 , a 3 , , a p ( p = 2 n 1 ) a_{1}, a_{2}, a_{3}, \ldots, a_{p}(p=2^{n-1})

经过 j \boldsymbol{j} 次移位后, m \boldsymbol{m} 序列为

a j + 1 , a j + 2 , a j + 3 , , a j + p a_{j+1}, a_{j+2}, a_{j+3}, \ldots, a_{j+p}

其中, a i + p = a i a_{i+p}=a_{i} (以 p 为周期), 以上两序列的对应项相乘然后相加, 利用所得的总和

a 1 a j + 1 + a 2 a j + 2 + a 3 a j + 3 + + a p a j + p = i = 1 p a i a j + i a_{1} \cdot a_{j+1}+a_{2} \cdot a_{j+2}+a_{3} \cdot a_{j+3}+\cdots+a_{p} \cdot a_{j+p}=\sum_{i=1}^{p} a_{i} a_{j+i}

来衡量一个 m 序列与它的 j 次移位序列之间的相关程度, 并把它叫 做 m \boldsymbol{m} 序列 ( a 1 , a 2 , a 3 , , a p ) (a_{1}, a_{2}, a_{3}, \ldots, a_{p}) 的自相关函数。记作

R ( j ) = i = 1 p a i a j + i R(j)=\sum_{i=1}^{p} a_{i} a_{j+i}

当采用二进制数字 0 和 1 代表码元的可能取值时, 上式可表示为

R ( j ) = A D A + D = A D p R(j)=\frac{A-D}{A+D}=\frac{A-D}{p}

式中, A、D分别是 m \boldsymbol{m} 序列与其 j 次移位的序列在一个周期中对应元素相同、不相同的数目, 还可以改写为

R ( j ) = [ a i a i + j = 0 ]  的数目  [ a i a i + j = 1 ]  的数目  p R(j)=\frac{[a_{i} \oplus a_{i+j}=0] \text { 的数目 }-[a_{i} \oplus a_{i+j}=1] \text { 的数目 }}{p}

由移位相加特性可知, a i a i + j a_{i} \oplus a_{i+j} 仍是 m 序列中的元素, 所以式分子就等于 m 序列中一个周期中 0 的数目与 1 的数目之差。另外由 m \boldsymbol{m} 序列的均衡性可知, 在一个周期中 0 比 1 的个数少一个, 故得 A D = 1 A-D=- 1 ( j 为非零整数时) 或 p(j为零时) 。因此得

R ( j ) = { 1 j = 0 1 p j = ± 1 , ± 2 , , ± ( p 1 ) . R(j)=\{\begin{array}{ll} 1 & j=0 \\ \frac{-1}{p} & j=\pm 1, \pm 2, \ldots, \pm(p-1) \end{array}.

m \mathrm{m} 序列的自相关函数只有两种取值 (1 和 -1 / p) 。 R(j) 是一个周期函数, 即

R ( j ) = R ( j + k p ) \boldsymbol{R}(j)=\boldsymbol{R}(j+k p)

式中, k = 1 , 2 , , p = ( 2 n 1 ) k=1,2, \ldots, p=(2^{n}-1) 为周期。而且 R ( j ) R(j) 是偶函数, 即

R ( j ) = R ( j ) j =  整数  R(j)=R(-j) \quad j=\text { 整数 }

伪噪声特性

如果我们对一个正态分布白噪声取样,若取样值为正,记为+1,

若取样值为负,记为-1,将每次取样所得极性排成序列,可以写成 …+1,-1,+1,+1,+1,-1,-1,+1,-1,…

这是一个随机序列,它具有如下基本性质:(1)序列中+1和-1出现的概率相等;

序列中长度为 1 的游程约占 1 / 2 , 长度为 2 的游程约占 1 / 4 , 长度为 3 的游程约占 1 / 8, \ldots 一般地, 长度为 k \mathrm{k} 的游程约占 1 / 2 k 1 / 2^{k} , 而且 +1 、-1 游程的数目各占一半;

由于白噪声的功率谱为常数, 因此其自相关函数为一冲击函数 δ ( τ ) \delta(\tau) 。 把 m \boldsymbol{m} 序列与上述随机序列比较, 当周期长度 p \boldsymbol{p} 足够大时, m \boldsymbol{m} 序列与随机序列的性质是十分相似的。可见, m \boldsymbol{m} 序列是一种伪喿声特性较好的伪随机序列, 且易产生, 因此应用十分广泛。

参考文献:

  1. Proakis, John G., et al. Communication systems engineering. Vol. 2. New Jersey: Prentice Hall, 1994.
  2. Proakis, John G., et al. SOLUTIONS MANUAL Communication Systems Engineering. Vol. 2. New Jersey: Prentice Hall, 1994.
  3. 周炯槃. 通信原理(第3版)[M]. 北京:北京邮电大学出版社, 2008.
  4. 樊昌信, 曹丽娜. 通信原理(第7版) [M]. 北京:国防工业出版社, 2012.
