交织技术

1.突发错误

• 干扰、衰落、均衡等等都会引入突发错。
• 经过信道编译码后，其译码输出的错误也将呈现突发性，无论是分组码，还是卷积码都是如此。
  • 信道编译码的门限效应

卷积码抗突发错能力很差

• 卷积码是靠相邻符号间的相关性提供保护的，而此相关性的维系时间一般较短
• 分组码对突发错和随机错的纠错能力基本相当，但码长较短，稍长一些的突发也无能为力
• 也有专门针对突发错设计的分组码，但纠随机错的能力相应降低

2.抗突发错的有效手段——交织

交织 (interleaving) 就是一种将数据序列的顺序进行变换的一种处理方法。又可称为置换（permutation）。

交织器的一般表示方法

• 交织表: $\boldsymbol{j}=\boldsymbol{T}(i)$ , 表示输出序列的第 j 个符号取自输入序列的第 i 个符号。即当输入序列为 $x_{1}, x_{2}, \ldots$ , 输出 序列为 $y_{1}, y_{2}, \ldots$ 时, $ y_{j}=x_{T(i)}$ 。

3.交织器的三个重要参数

• 交织延迟
• 交织前相邻的符号在交织后的最小距离称为交织深度
• 交织后相邻的符号在交织前的最小距离称为交织宽度

基本交织（块交织, block interleaver）

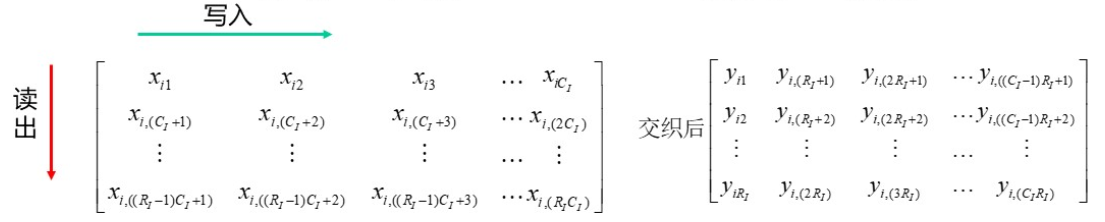

将数据流分成长度为 $\mathbf{W} * \mathbf{L}$ 的块, 将数据逐行写入一个 $\mathbf{L}$ 行 $\mathbf{W}$ 列的矩阵形缓冲区, 写满后再逐列读出。

深度为 $\mathbf{L}$ , 宽度为 $\mathbf{W}$ , 延时为 $\mathbf{W L}$ 。交织和解交织的延时总和为 2WL。

输入序列为 $x_{1}, x_{2}, \ldots, x_{R C}$ ; 输出序列为 $y_{1}, y_{2}, \ldots, y_{R C}$ 。
