ModelBox端云协同AI开发套件RK3568

摘要：

ModelBox端云协同AI开发套件RK3568是一款体积小巧、功能强大的人工智能嵌入式开发板，结合ModelBox开发框架以及HiLens管理平台，开发者可以快速的进行AI应用的开发和部署，开发板零配件如下图所示：

小编收到开发板至今大约过去6个月了，昨晚突然梦到开发板抱怨在这期间为何对它置之不理😭。虽然只有0.8Tops的算力，但是也能完成绝大多数任务了，于是小编怀着愧疚之情写了这篇文章。以往的案例都是进行实时的检测，小编觉得还可以通过开发板实现视频的分割。只需要训练一个轻量化的图像分割模型，再对其进行模型转换和量化，就可以通过ModelBox部署到开发板上并实现视频防挡弹幕应用的开发，本案例最终运行效果如下：

模型训练：

我们使用的是香港中文大学的数据集：

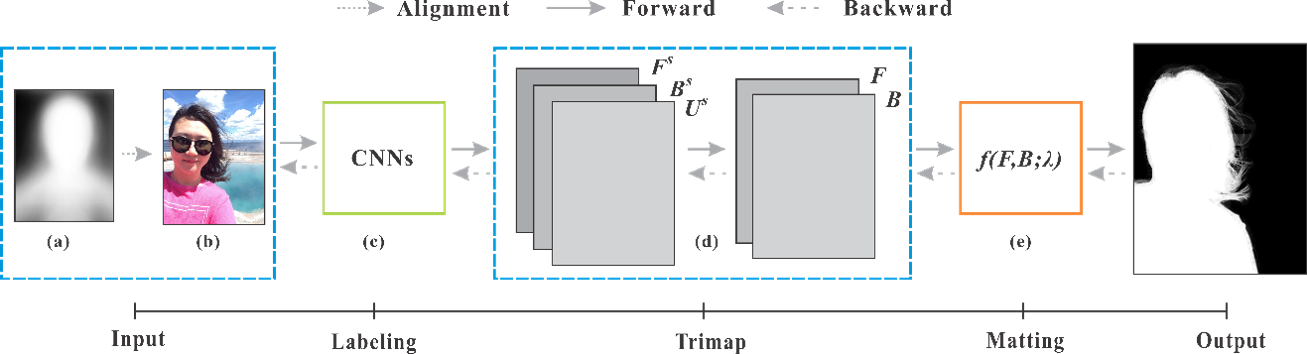

Deep Automatic Portrait Matting

The Chinese Univeristy of Hong Kong

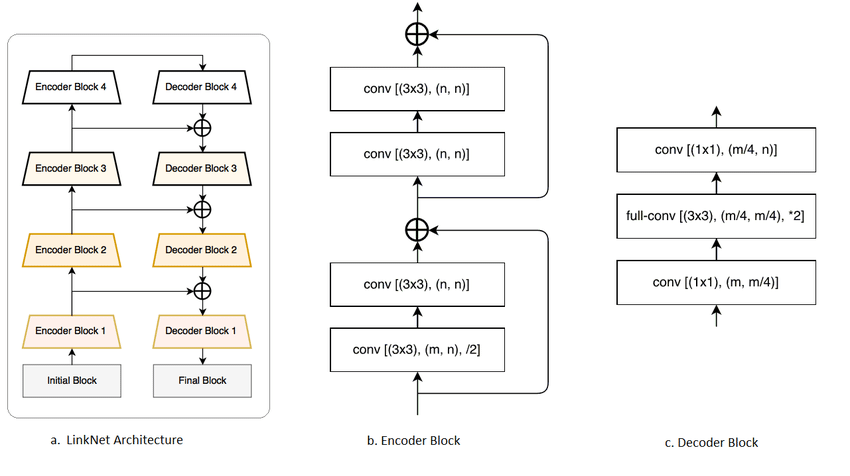

像素级的图像语义分割有时不仅需要精确，还要高效，以便达到到实时应用（real-time application）的要求，比如自动驾驶等场景。现有的方法可能精度比较高，但是往往参数量巨大，运算开销很高，为了解决这个问题，论文提出了LinkNet。

Notebook：

应用开发

1）运行应用

首先使用ModelBox在Windows上开发一个视频防挡弹幕的AI应用测试模型效果，本案例使用Windows版本的ModelBox SDK进行二次开发，案例所需资源（代码、模型、测试数据等）均可从网盘下载，解压到工作目录下面，执行bin/main.bat运行应用：

ModelBox提供了可视化图编排工具：Editor，使用./create.bat -t editor开启图编排服务，可以查看项目的流程图：

我们使用CPU进行推理，可以看到该应用基本达到实时检测的要求。如果对ModelBox AI应用开发还不熟悉，请先阅读ModelBox端云协同AI开发套件（Windows）开发环境篇，或ModelBox 端云协同AI开发套件（RK3568）上手指南。如果对ModelBox AI应用开发感兴趣，欢迎参加我们的ModelBox实战营。如果只是使用此工程不关注开发细节，则可以只阅读本节，接下来我们将给出该应用在ModelBox中的完整开发过程（以Windows为例）。

2）创建工程

在ModelBox sdk目录下使用create.bat创建fangdan工程

末尾-s参数，表示将使用后面参数值代表的模板创建工程，而不是创建空的工程，workspace目录下将创建出fangdan工程

将我们导出的模型linknet.onnx放到yolox_infer目录下，接着编辑.toml配置文件，主要修改模型路径，对配置文件编辑如下：

修改模型后处理功能单元process函数：

修改绘图功能单元：

修改流程图：

修改mock_task.toml输入输出配置，执行bin/main.bat运行应用，测试视频人像分割效果：

3）多路视频流分割

参考上文修改流程图和功能单元：

执行bin/main.bat multi运行应用，最终运行效果如下：

4）HTTP调用测试

执行.\bin\main.bat http INFO运行应用，HTTP服务启动后，可以进入工程目录的 data 文件夹下，使用 test_http.py 脚本发起HTTP请求进行测试，最终运行效果如下：

5）创建弹幕功能单元

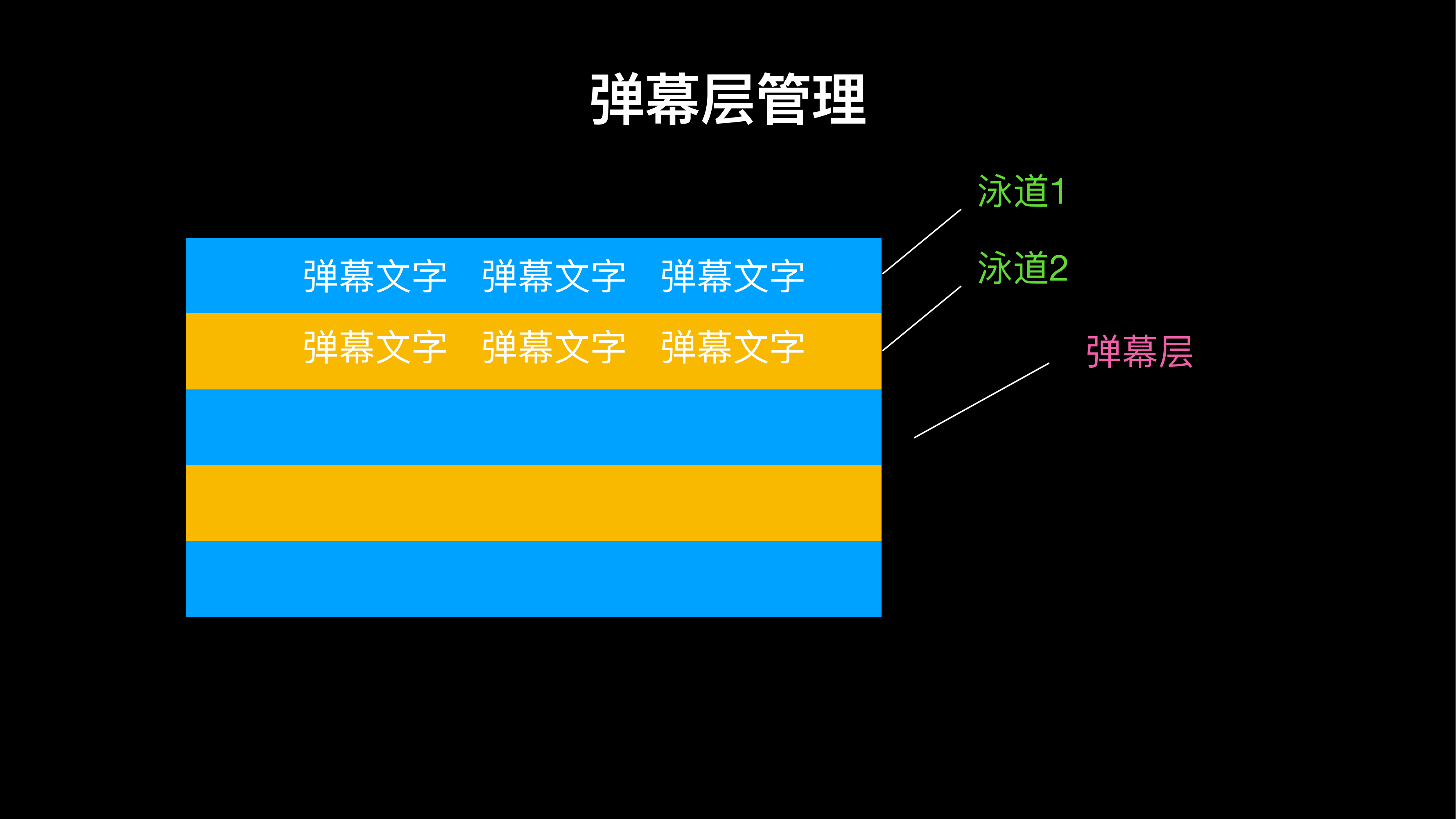

我们需要实现弹幕穿人而过的效果，因此在SDK目录下再使用./create.bat -t python -n danmu -p fangdan创建一个通用功能单元，补充功能单元的逻辑代码如下：

由于内容较多，就不一一列出，感兴趣的小伙伴可以下载该应用运行一下，生成的视频在hilens_data_dir目录下面：

模型转换

训练得到的onnx模型后可以参考我的Notebook模型转换得到rknn模型。当然在我们的资源包中包含了转换好的模型，如果对模型转换的部分不感兴趣，可以迈着愉快的步伐前往下一节。

模型部署

在Hilens平台下载对应设备的插件，目前ModelBox SDK 1.5.3支持rk多系统和多硬件（包括rk3568、rk3588、rk3399和rk1080），选择对应版本下载安装即可：

我们将Windows上开发好的功能单元一键复制到开发板上，之后修改流程图并开启性能统计选项：

执行bin/main.sh运行应用（如果运行报错请切换到root账号再运行，本应用需要事先使用pip安装好OpenCV和NumPy以及Pillow），运行结束后在hilens_data_dir目录下生成了F201_result.mp4文件与性能评估结果文件夹mb_profile:

使用root账号运行fangdan_http.toml流程图，然后在vscode中打开另一个终端，执行test_http.py脚本，将在fangdan/data下生成测试图片的推理结果：

当然，也可以将测试脚本和图片拷贝到PC上，并将test_http.py中的ip变量修改为开发板的ip进行远程调用测试。

性能评估

配置启动后，启动运行流程图，profile会每隔60s记录一次统计信息，trace会在任务执行过程中和结束时，输出统计信息。

运行流程图后，会生成性能相关的json文件，通过将json文件加载到浏览器中即可查看timeline信息。

1. 打开chrome浏览器。
2. 浏览器中输入chrome://tracing/。
3. 点击界面中的Load按钮，加载trace的json文件。
4. 加载成功后，将看到类似下面的timeline视图：

逐项查看后发现耗时最久的是弹幕合成功能单元，平均耗时931.699ms，因为ModelBox是静态图并行推理，fps取决于耗时最久的功能单元。

优化思路

模型后处理输出的是图像二维矩阵，可以直接以图片的形式返回，没必要转换为str使用json.dumps和json.loads再转化为numpy数组，对于掩模图的处理可以合并到后处理功能单元，这里小编主要是为了贴合原文的写法尽量不做修改。后面可以再单独创建一个generate功能单元用于视频弹幕的生成，而弹幕功能单元只负责对视频层和弹幕层在alpha通道进行合成，从而提高应用的运行效率。

小结

本文使用ModelBox开发了一个视频防挡弹幕的AI应用，并将其部署到RK3568开发板上。Windows和RK3568版本的应用可以从我们提供网盘链接中下载，解压到工作目录下面就可以一键运行。感兴趣的小伙伴也可以对该应用进行性能优化，或者在基础案例上进行二次开发，即可得到一个可玩的AI应用，期望大家都可以在此一展抱负😉。
