 常见的计算机网络体系结构

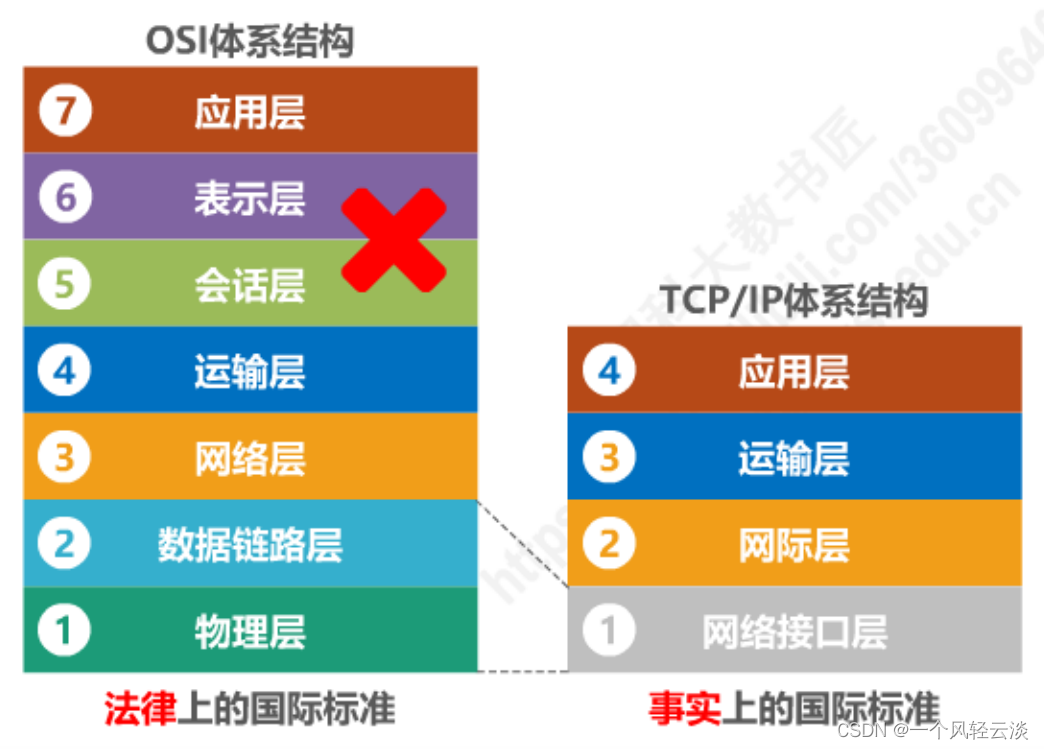

OSI体系结构

​编辑

法律上的国际标准

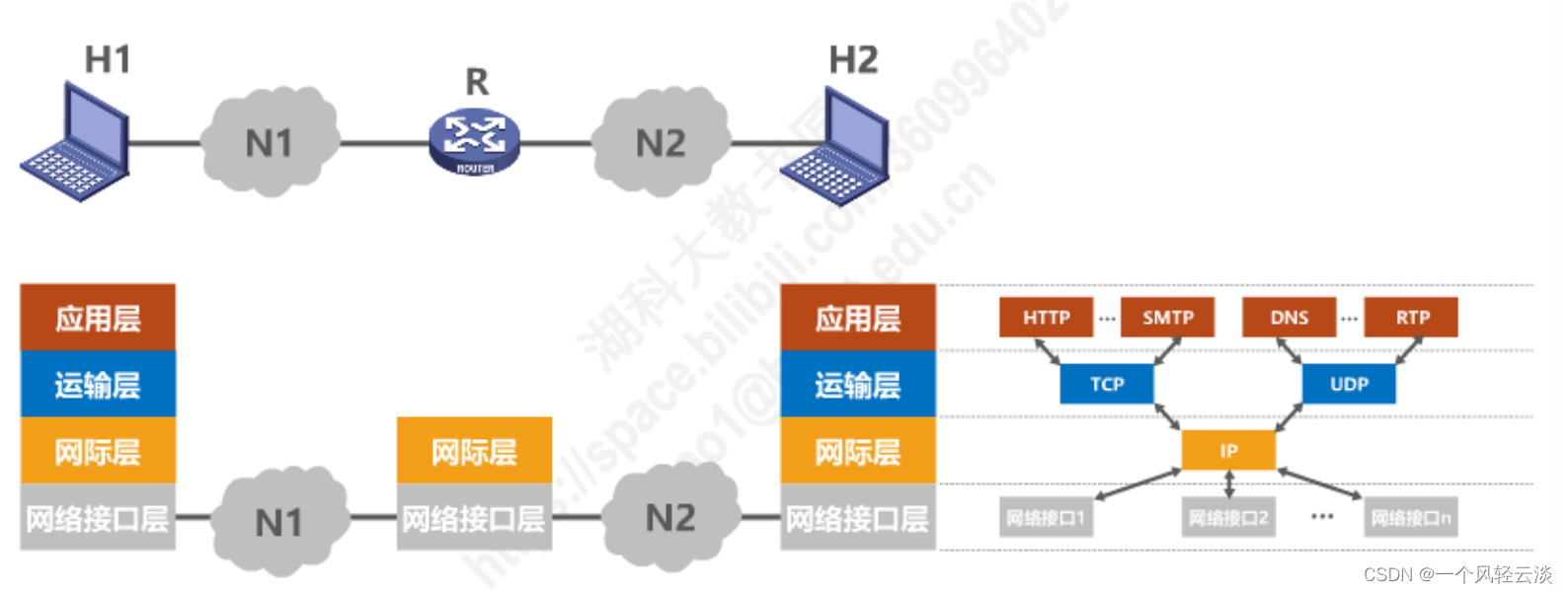

TCP/IP体系结构

​编辑

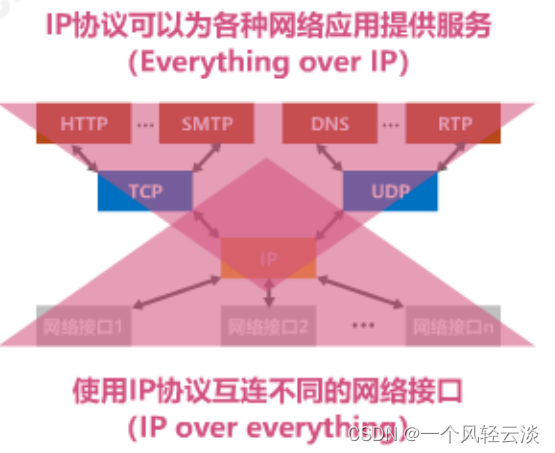

事实上的国际标准

​编辑

​编辑

​编辑

计算机网络体系结构分层的必要性

计算机网络是个非常复杂的系统。早在最初的ARPANET设计时就提出了分层的设计理念。

“分层”可将庞大而复杂的问题，转化为若干较小的局部问题，而这些较小的局部问题就比较易于研究和处理。

下面，我们按照由简单到复杂的顺序，来看看实现计算机网络要面临哪些主要的问题，以及如何将这些问题划分到相应的层次，层层处理。

​编辑

​编辑

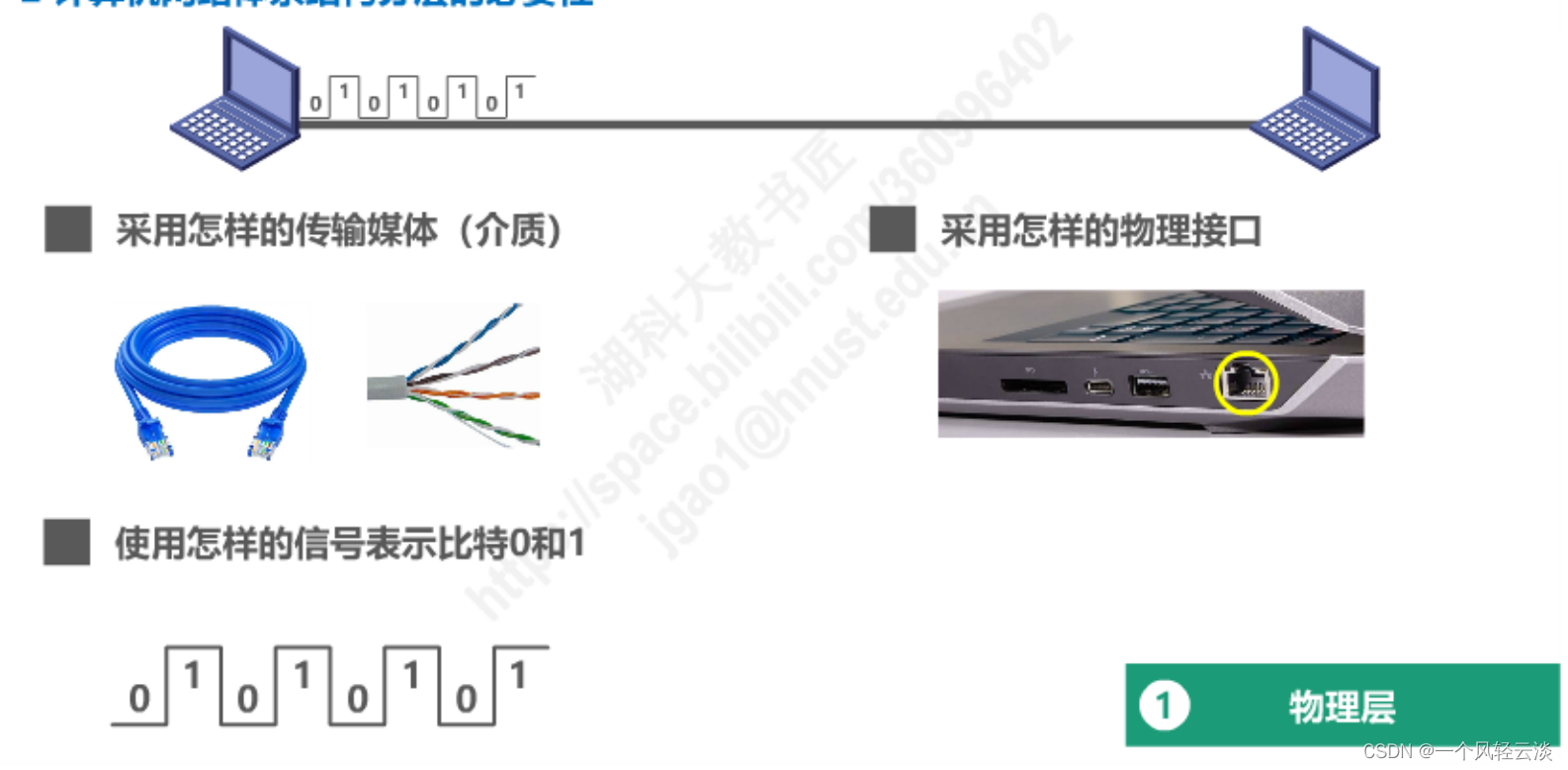

物理层

如何标识网络中的各主机（主机编址问题，例如MAC地址）

如何从信号所表示的一连串比特流中区分出地址和数据

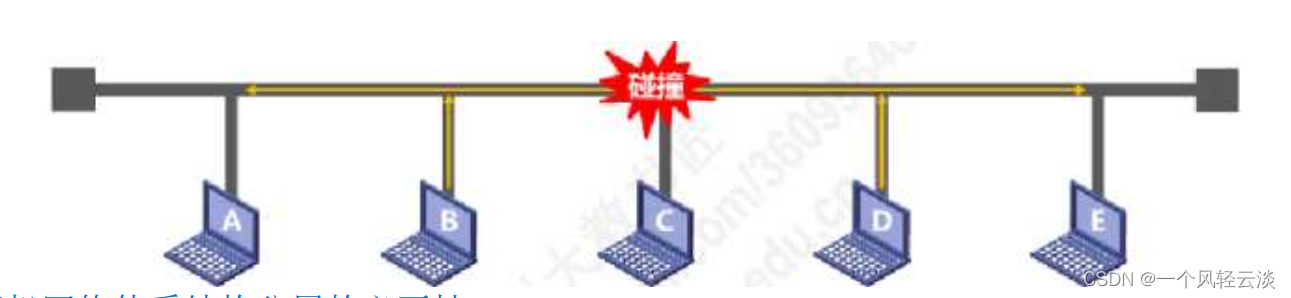

如何协调各主机争用总线

​编辑

 解决使用何种信号来传输比特的问题

网络层

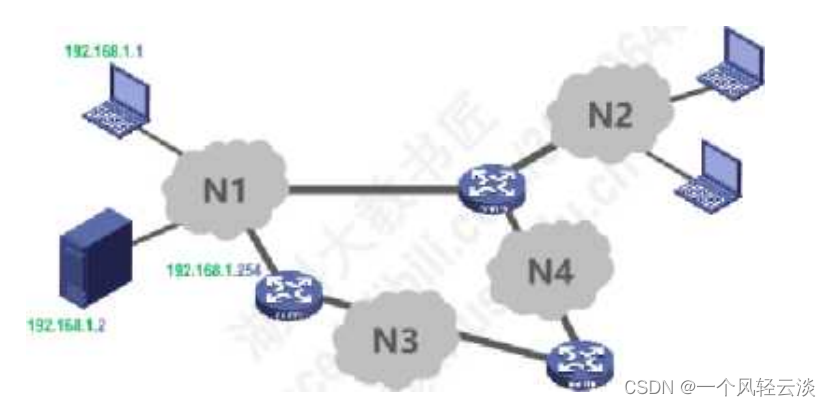

如何标识各网络以及网络中的各主机（网络和主机共同编址的问题，例如IP地址）

​编辑

 路由器如何转发分组.

如何进行路由选择

解决分组在多个网络上传输（路由）的问题

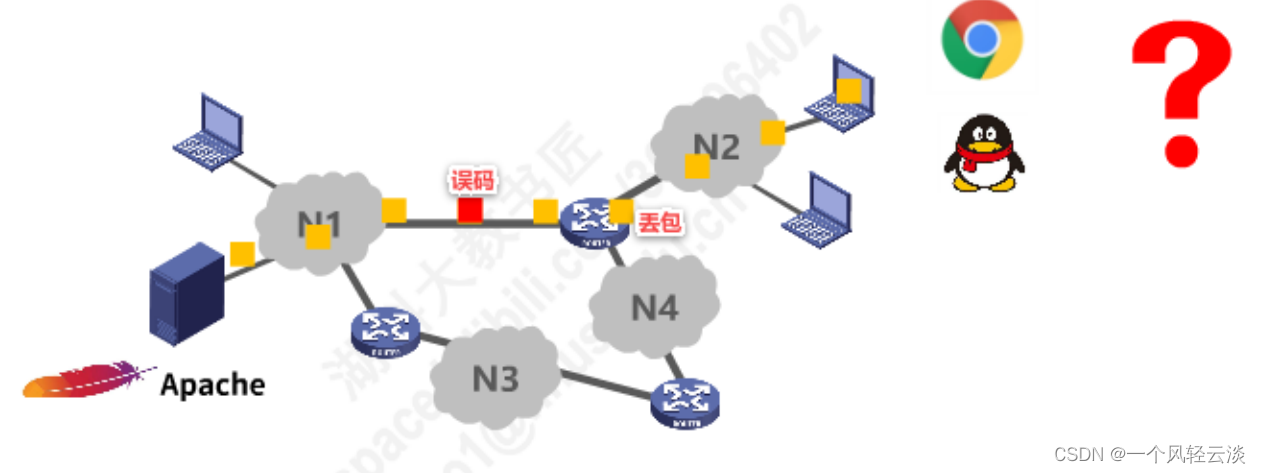

 运输层

​编辑

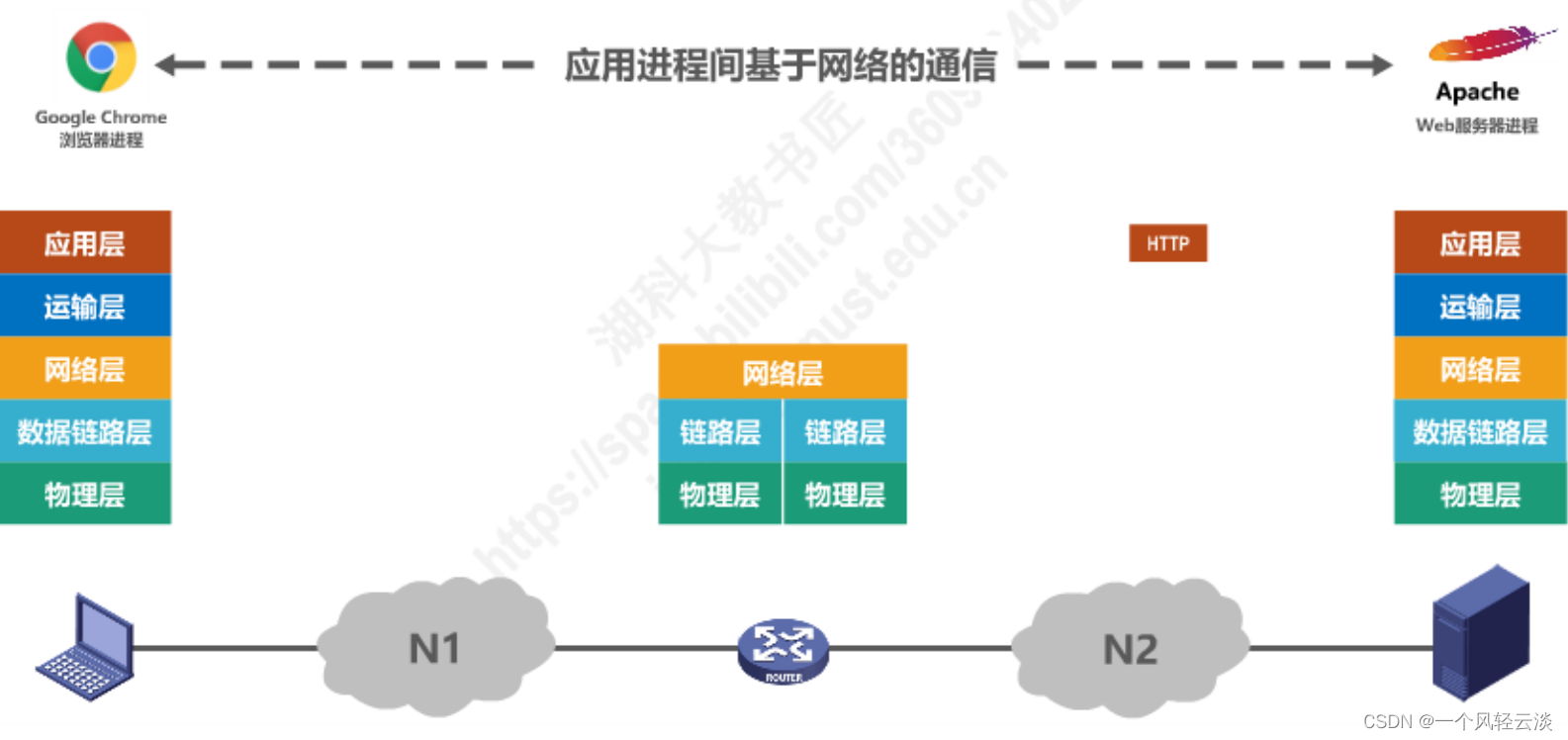

如何解决进程之间基于网络的通信问题

出现传输错误时，如何处理

解决进程之间基于网络的通信问题

应用层

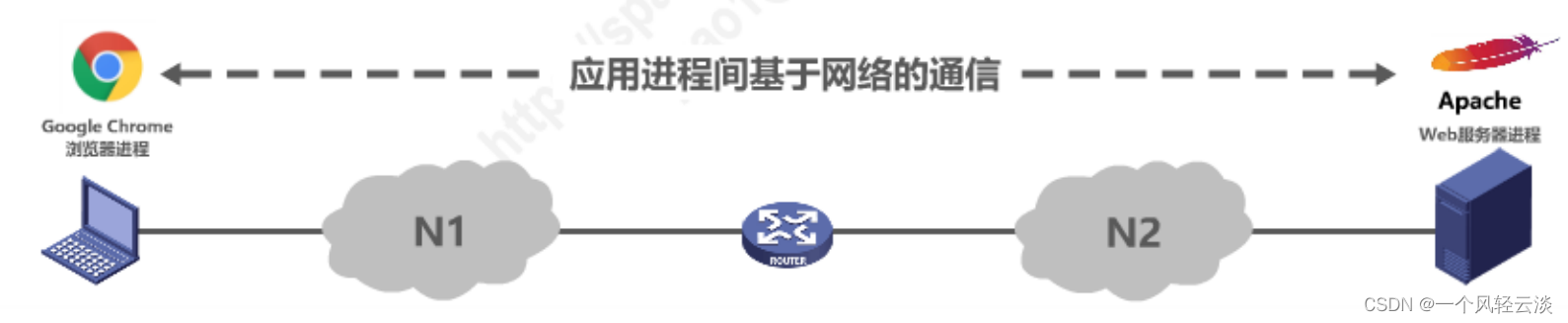

通过应用进程间的交互来完成特定的网络应用

​编辑

   解决通过应用进程的交互来实现特定网络应用的问题

​编辑

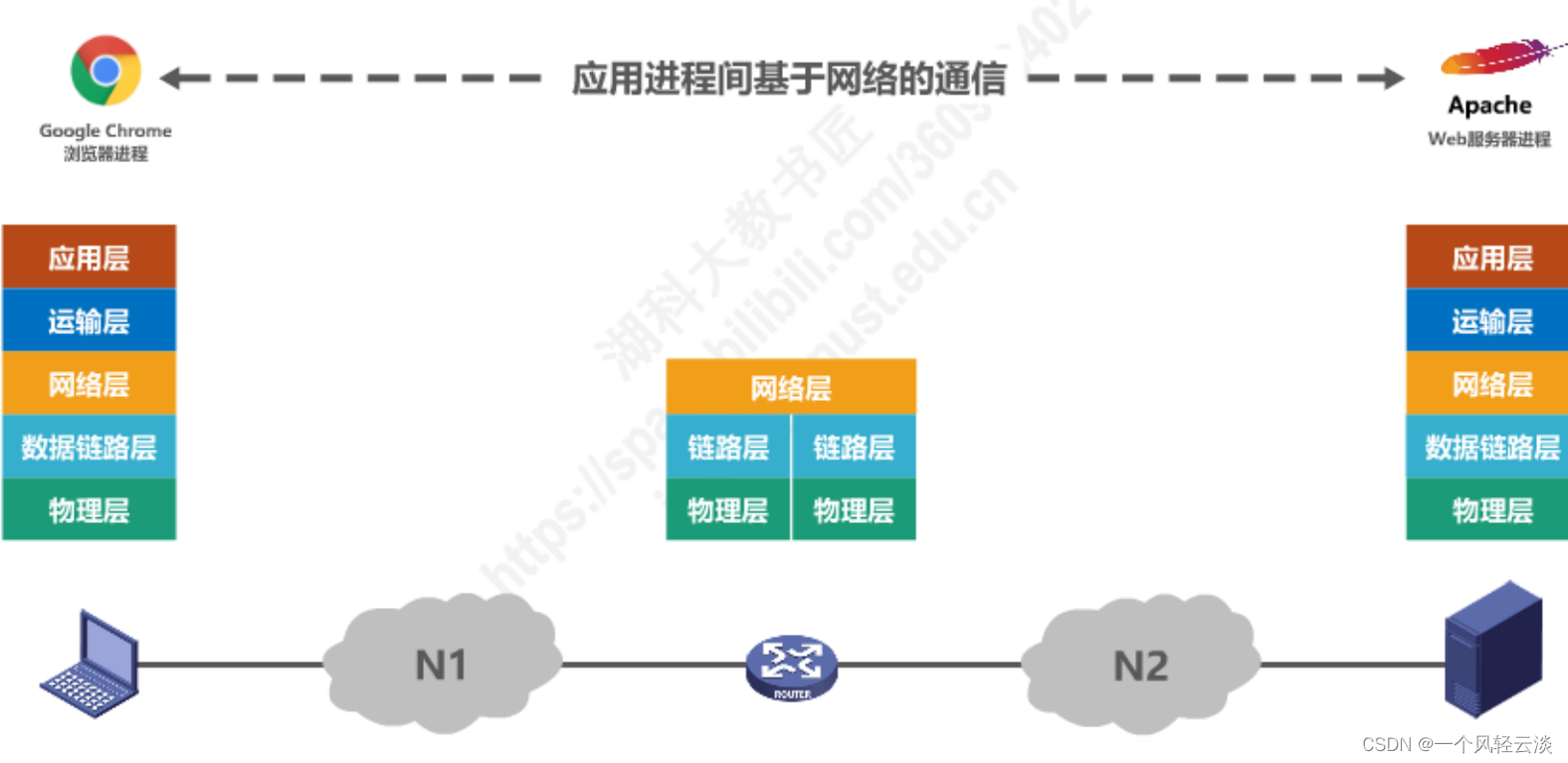

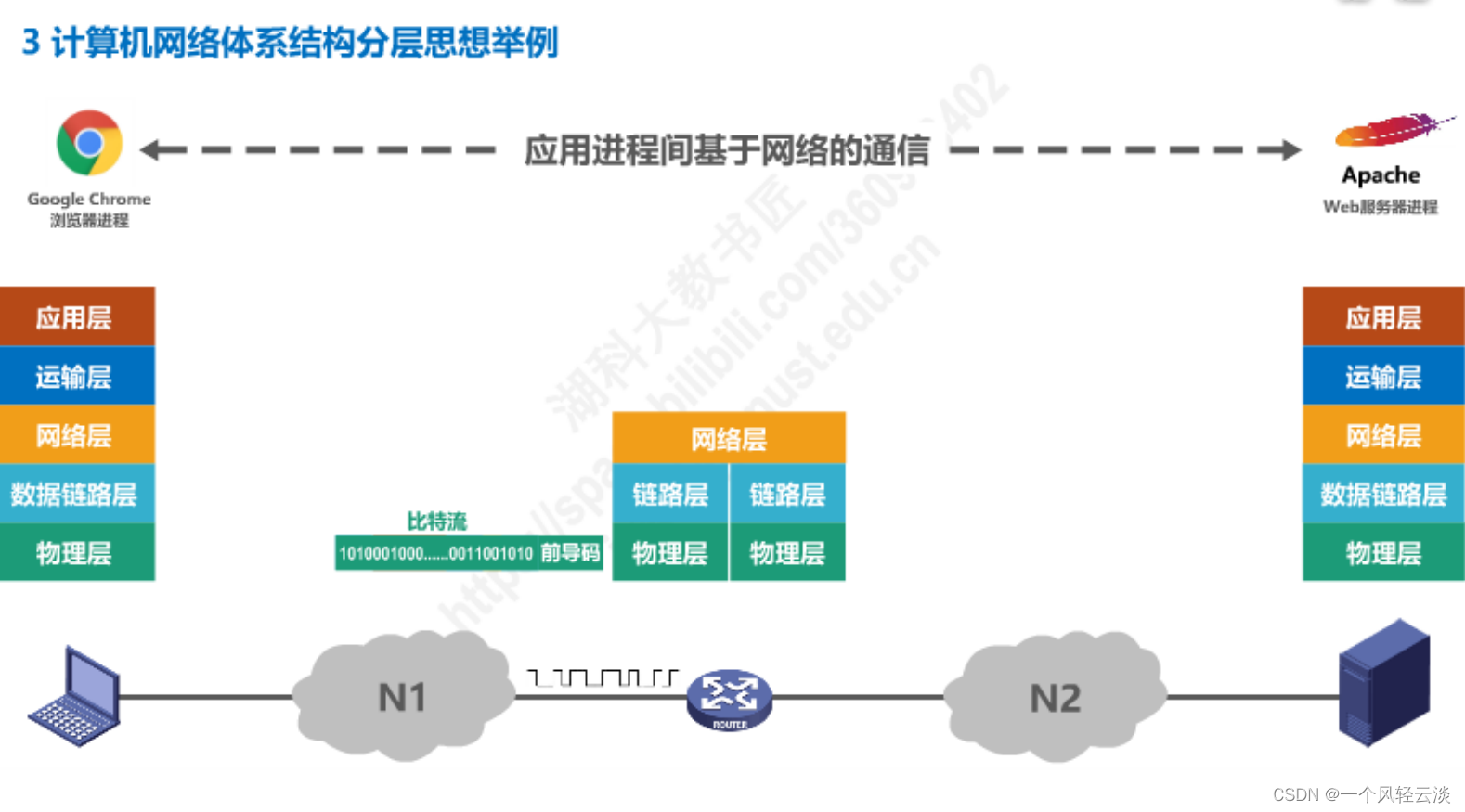

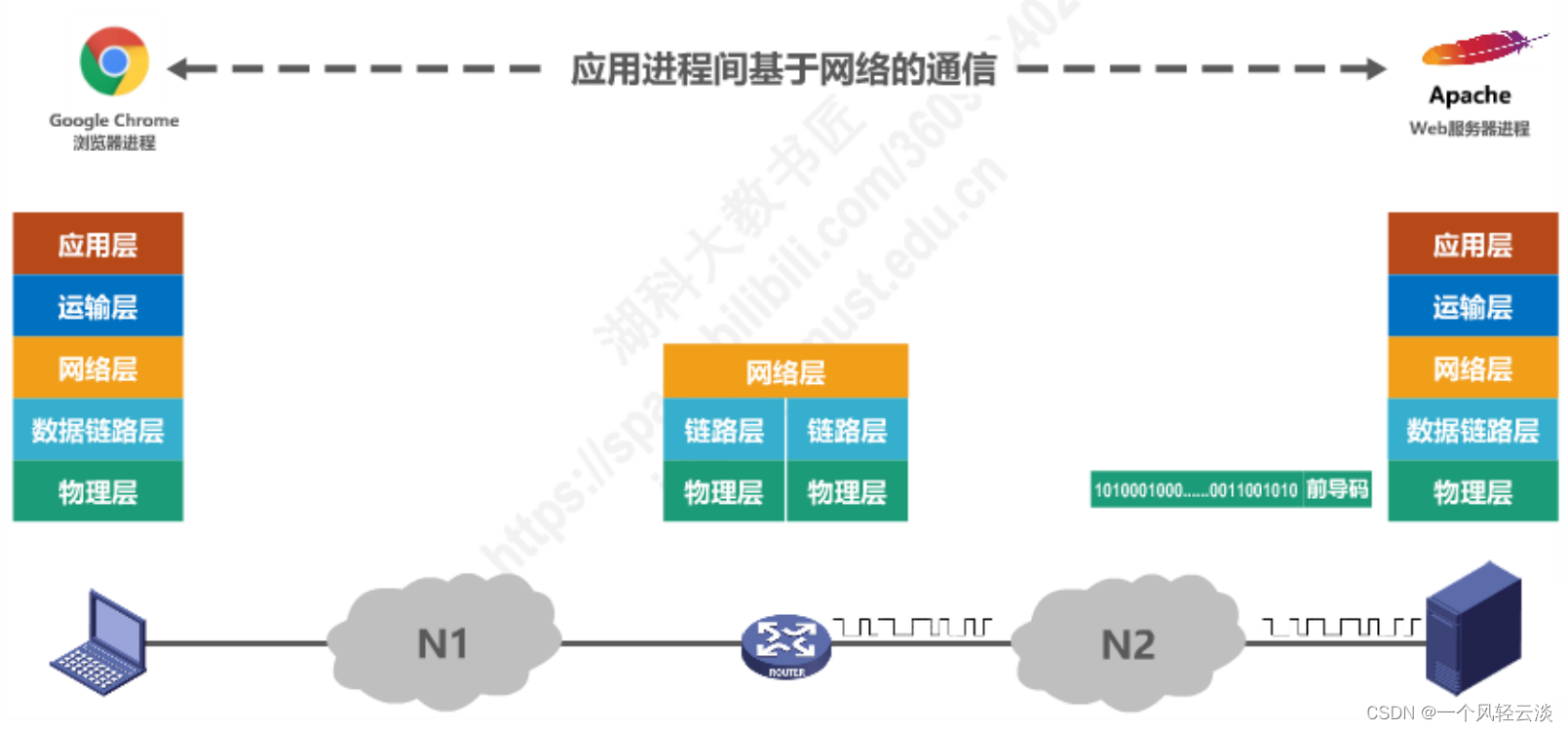

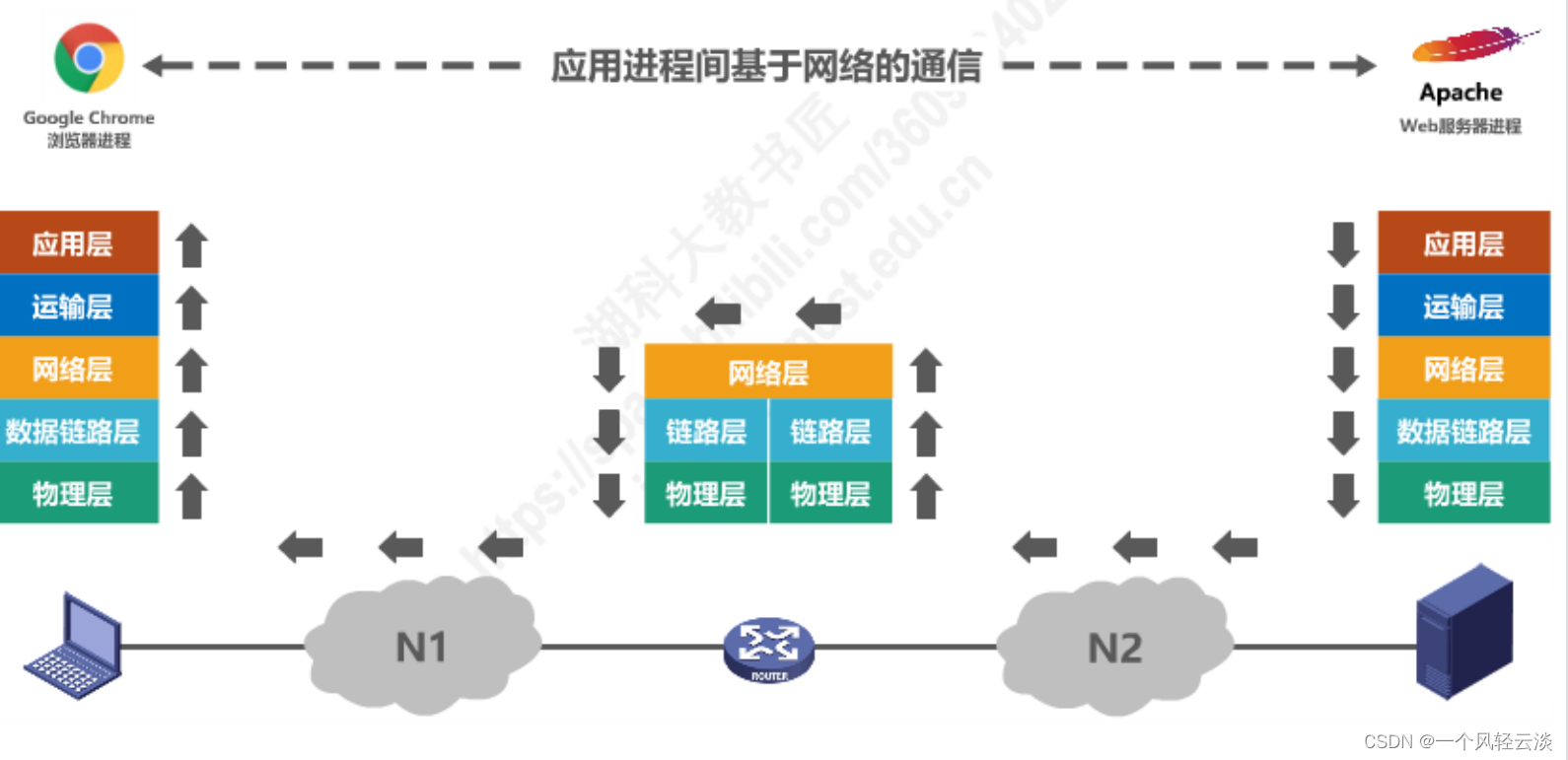

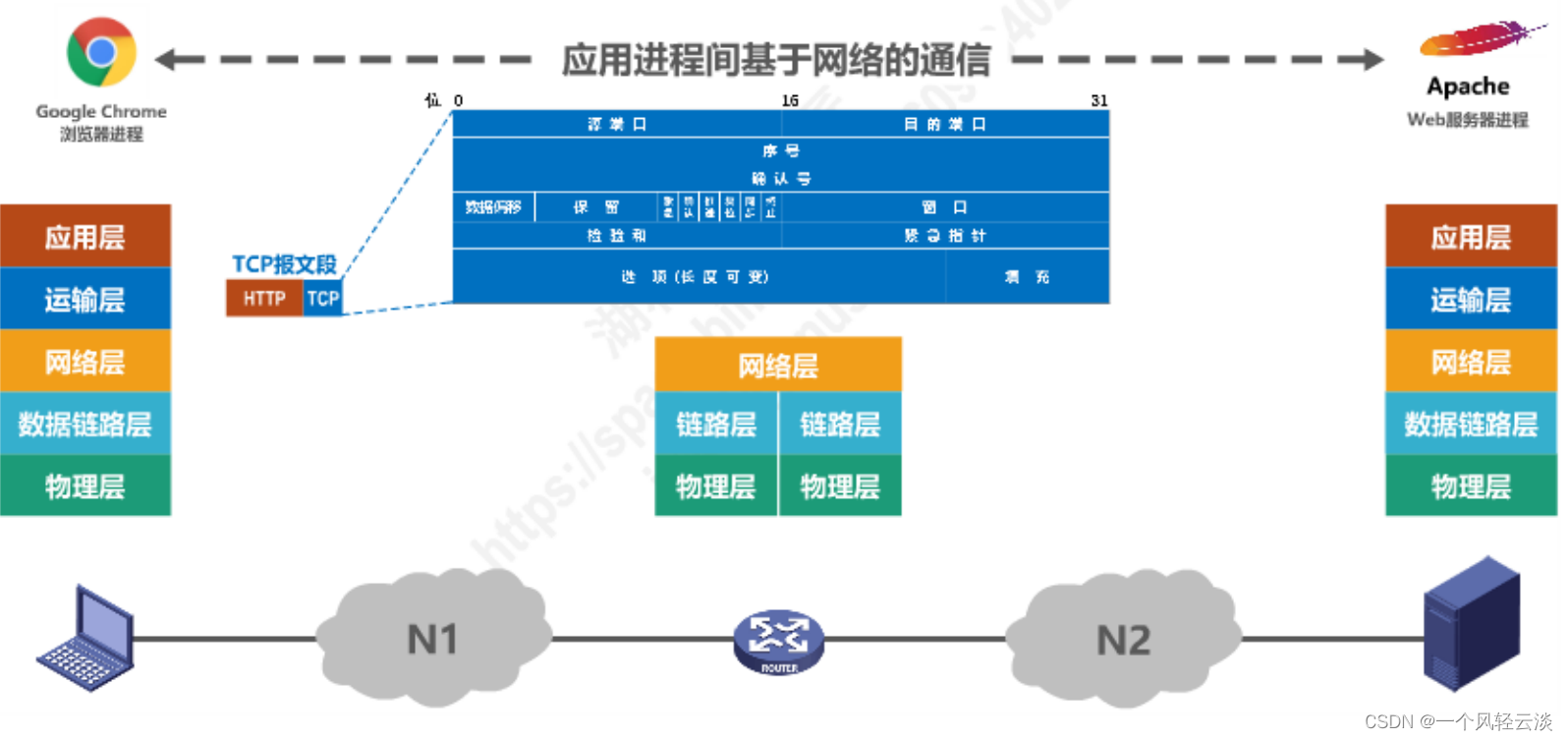

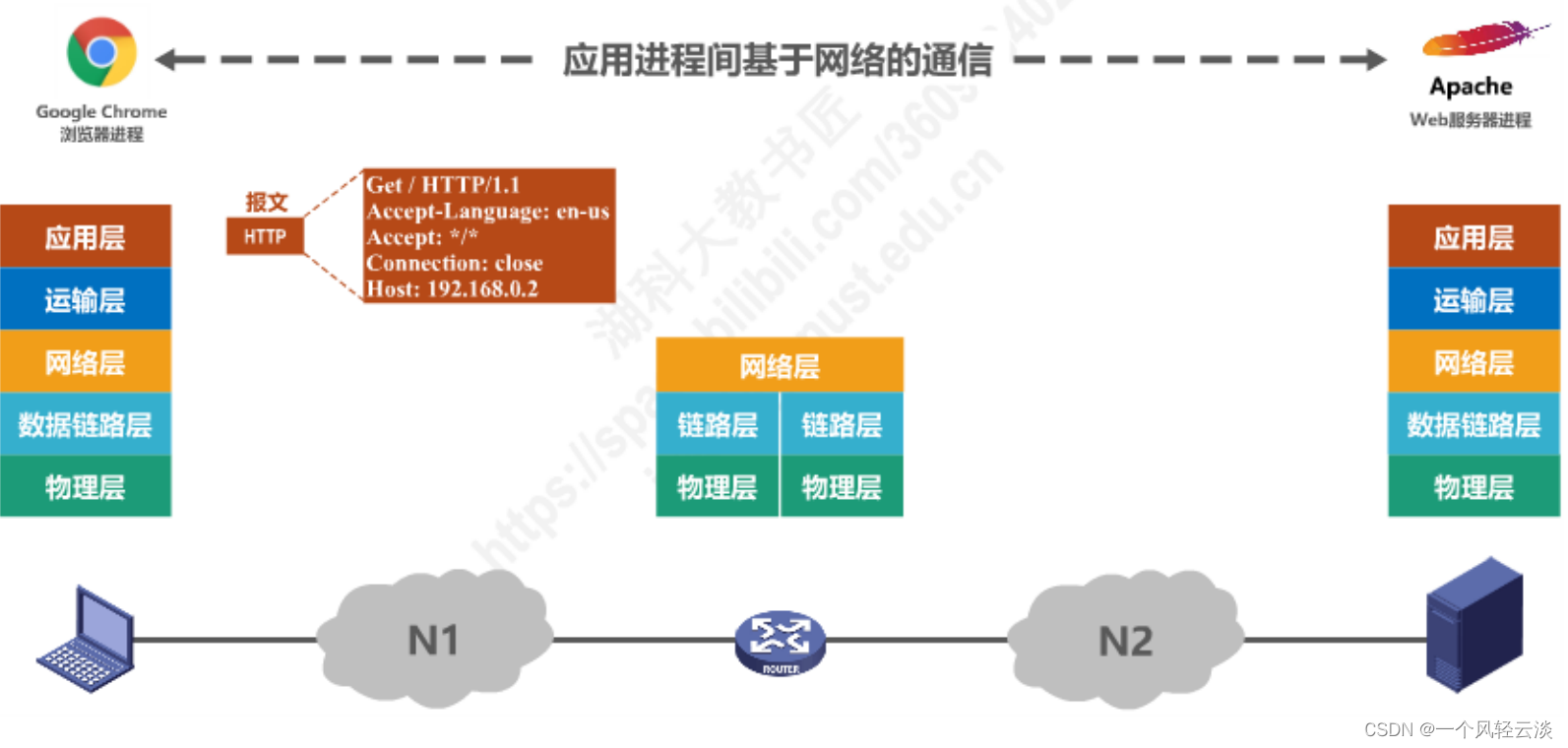

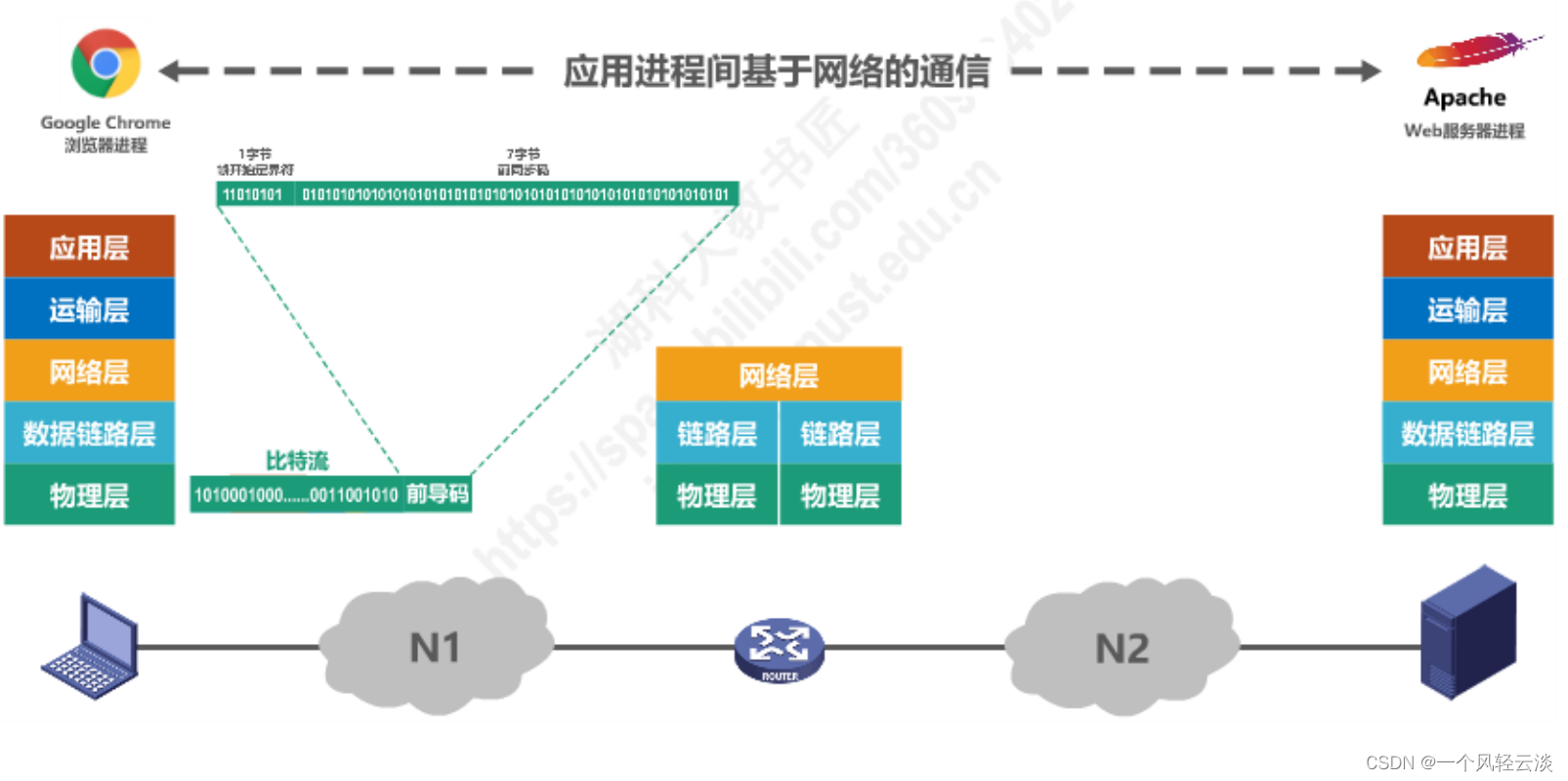

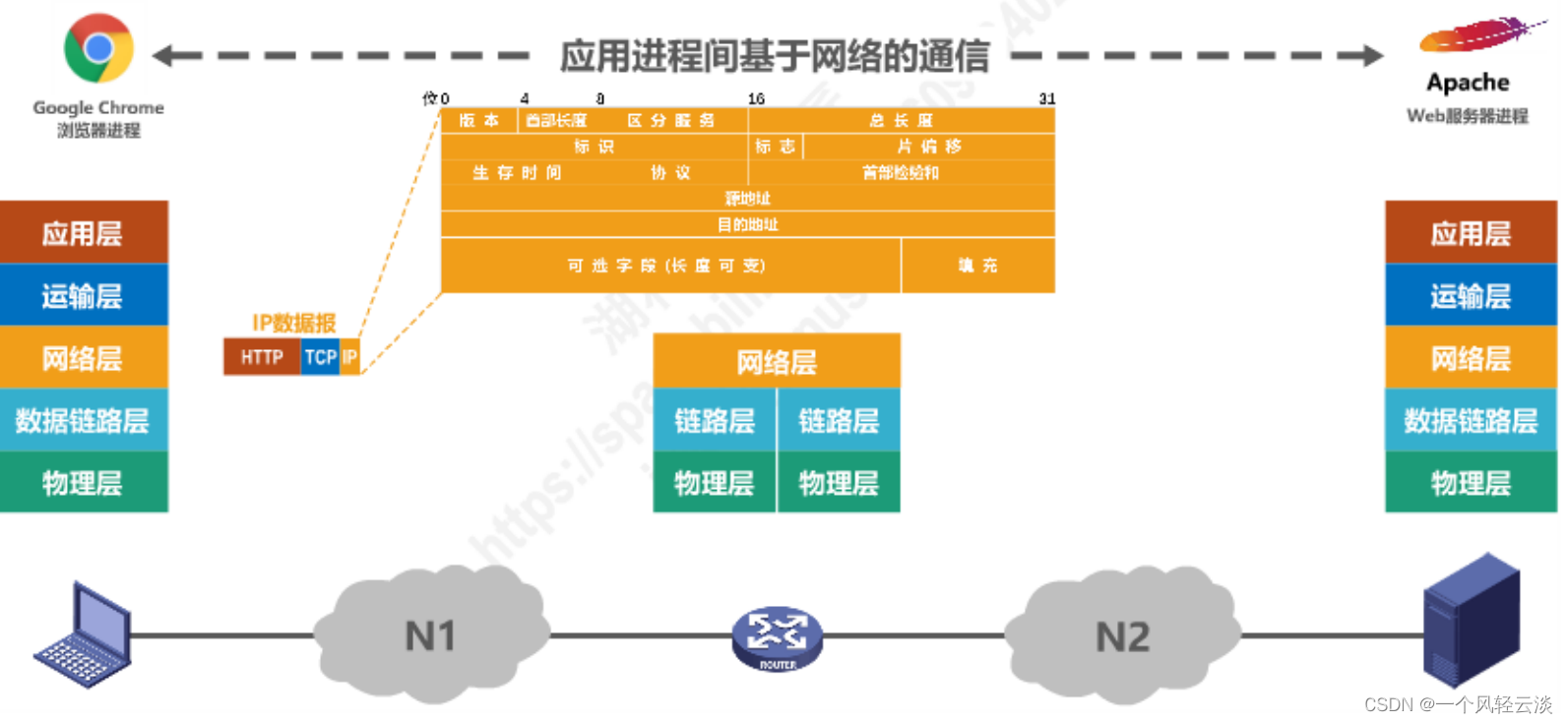

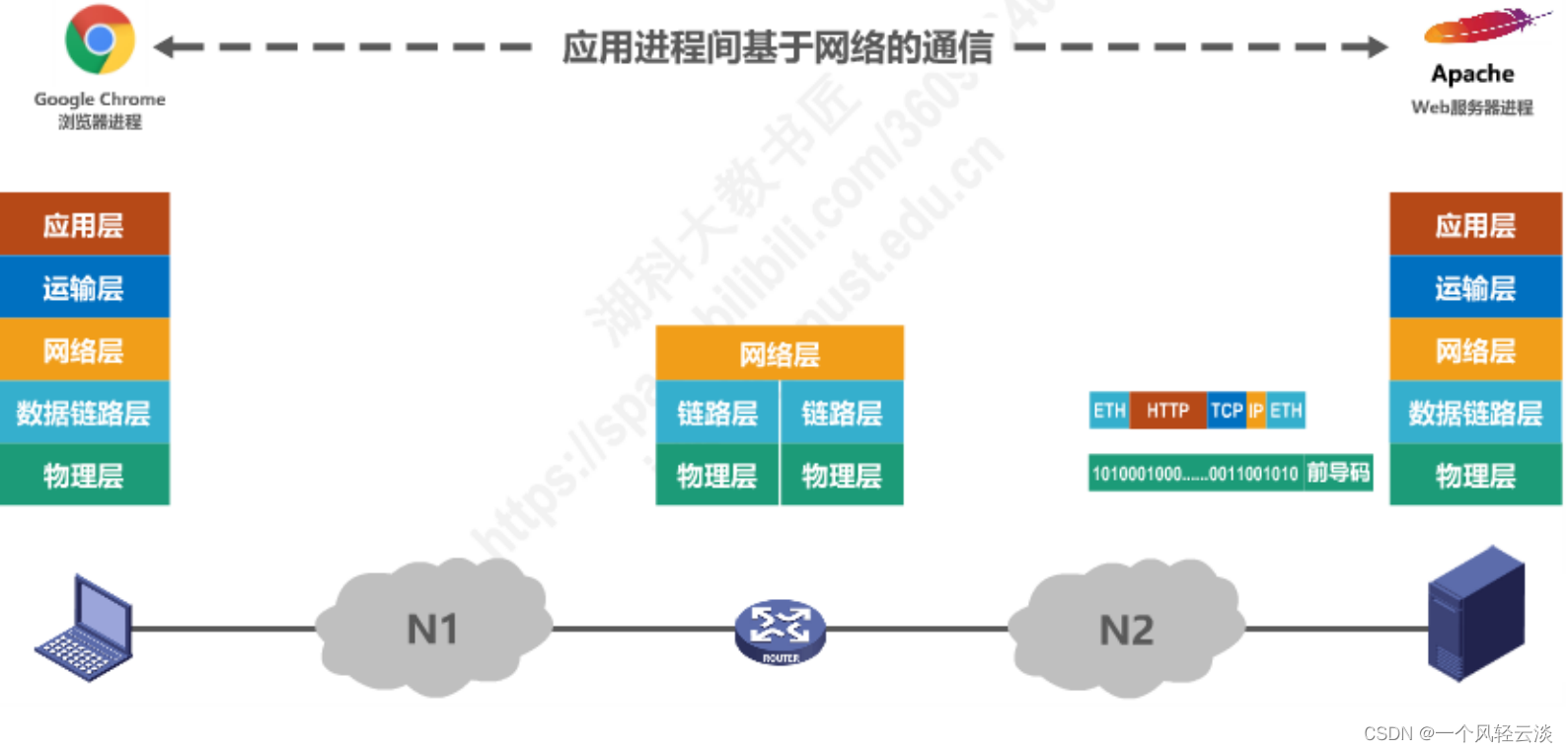

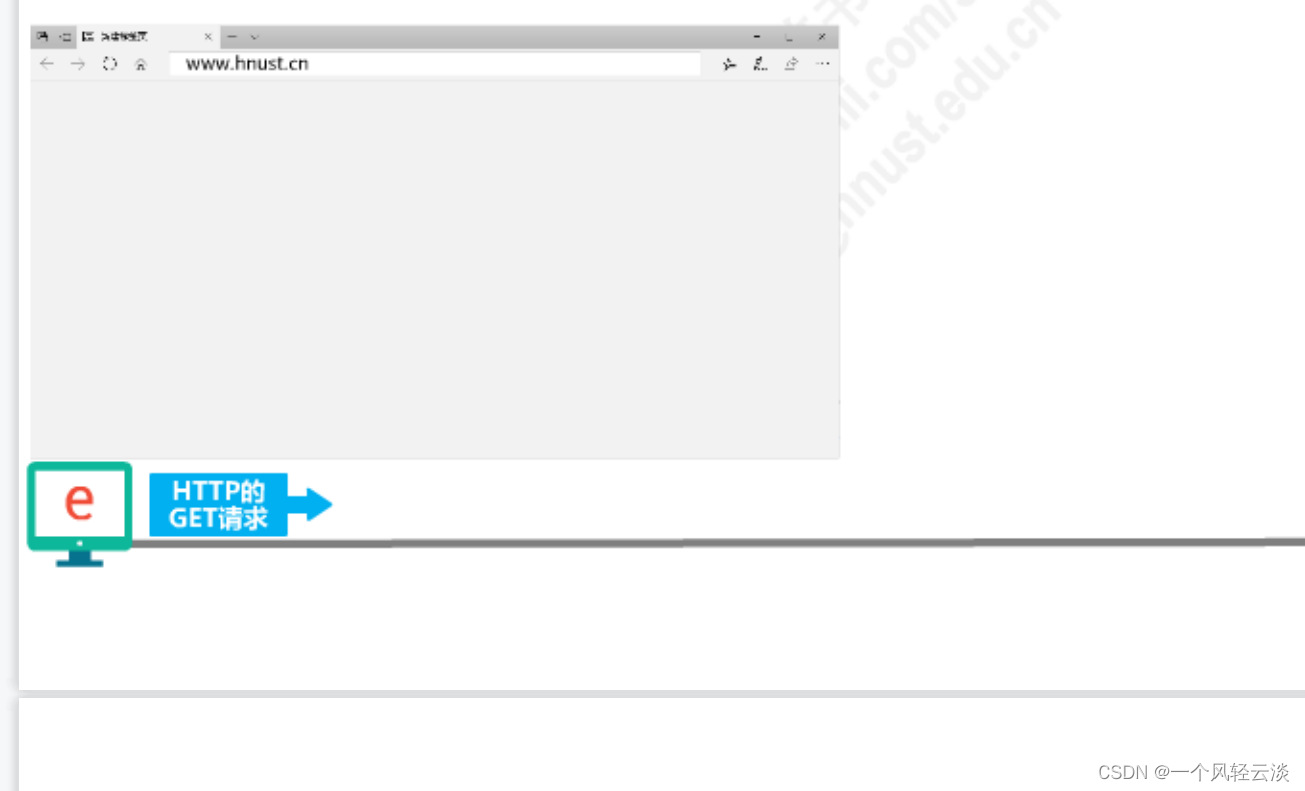

计算机网络体系结构分层思想举例

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

​编辑

计算机网络体系结构中的专用术语

实体

实体

任何可发送或接收信息的硬件或软件进程。

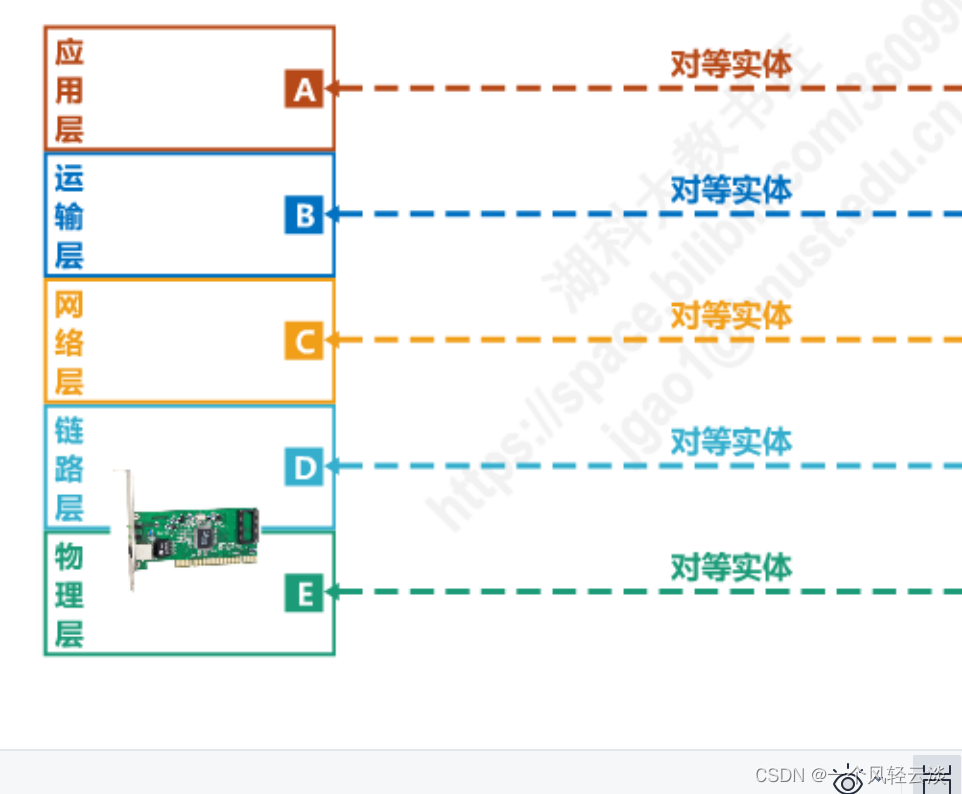

对等实体

收发双方相同层次中的实体。

​编辑

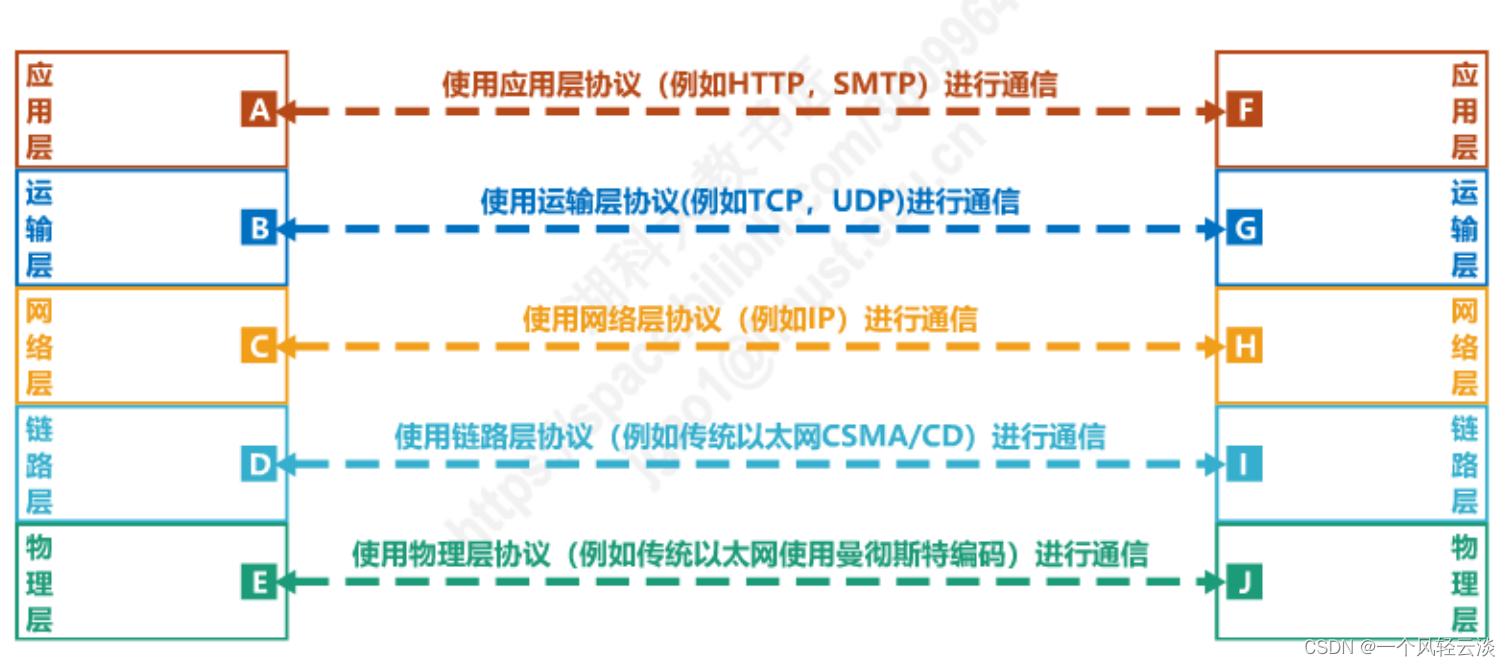

协议

协议 控制两个对等实体进行逻辑通信的规则的集合。

​编辑

协议的三要素

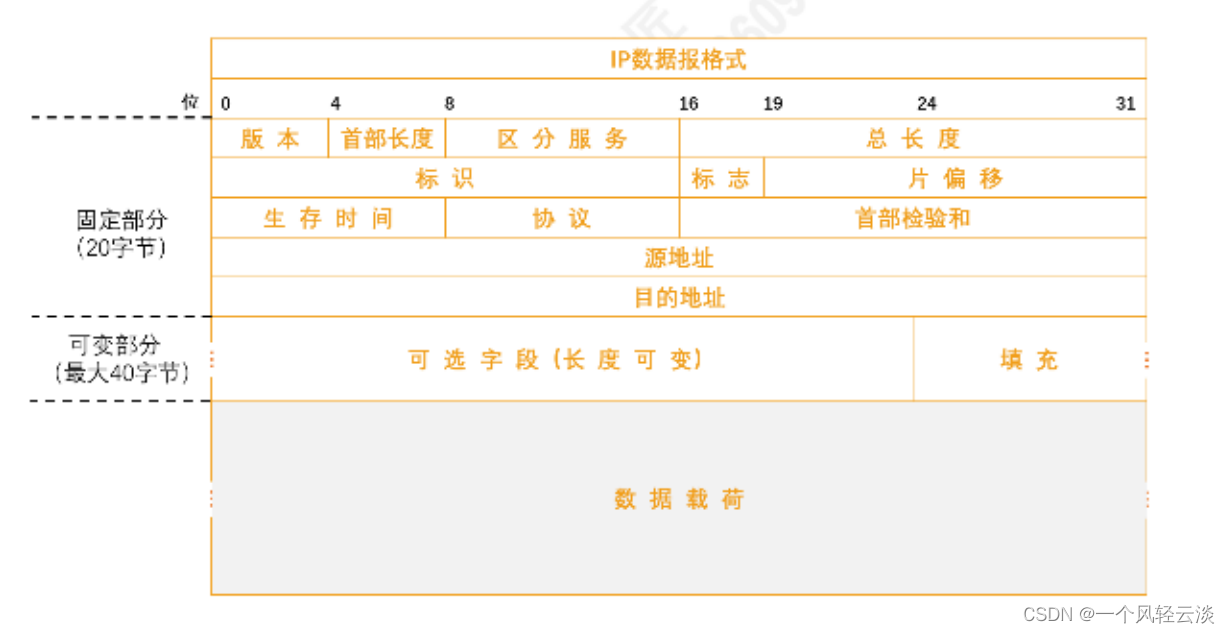

语法：定义所交换信息的格式

​编辑

语义：定义收发双方所要完成的操作

​编辑

同步：定义收发双方的时序关系

​编辑

服务

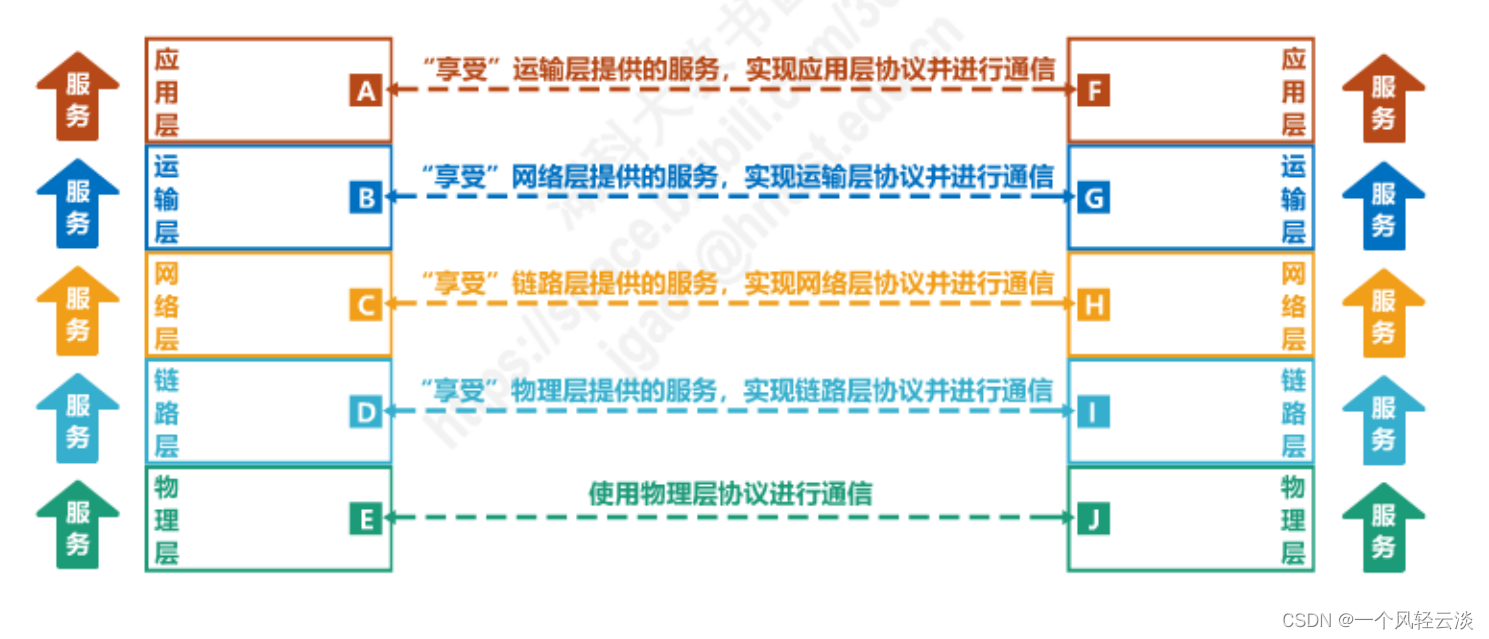

在协议的控制下，两个对等实体间的逻辑通信使得本层能够向上一层提供服务。

要实现本层协议，还需要使用下面一层所提供的服务。

​编辑

在协议的控制下，两个对等实体间的逻辑通信使得本层能够向上一层提供服务。

要实现本层协议，还需要使用下面一层所提供的服务。

协议是“水平的”，服务是“垂直的”。

|实体看得见相邻下层所提供的服务，但并不知道实现该服务的具体协议。也就是说，下面的协议对上面的实体是"透明"的。

服务访问点 在同一系统中相邻两层的实体交换信息的逻辑接口，用于区分不同的服务类型。□ 数据链路层的服务访问点为帧的“类型”字段。

□ 网络层的服务访问点为IP数据报首部中的“协议字段”。

□运输层的服务访问点为“端口号”。

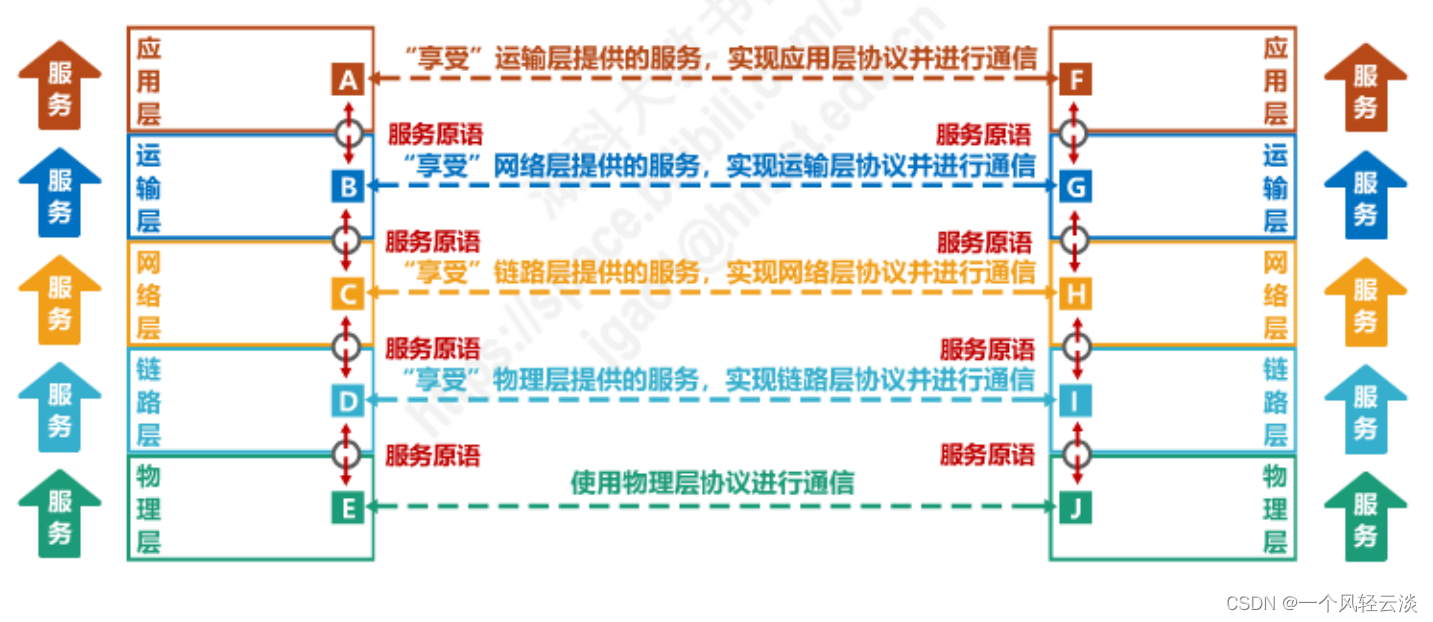

上层使用下层所提供的服务必须通过与下层交换一些命令，这些命令称为服务原语。

​编辑

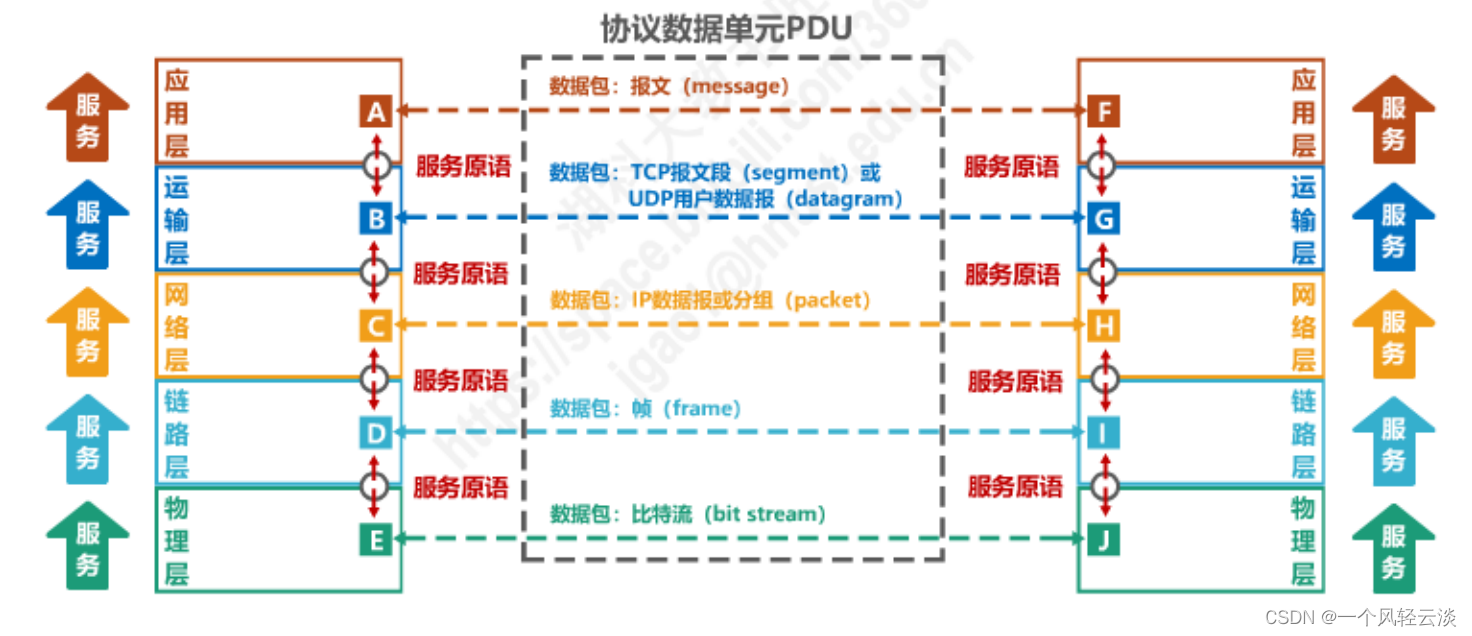

协议数据单元PDU 对等层次之间传送的数据包称为该层的协议数据单元。

​编辑

协议数据单元PDU：对等层次之间传送的数据包称为该层的协议数据单元

服务数据单元SDU：同一系统内，层与层之间交换的数据包称为服务数据单元。

多个SDU可以合成为一个PDU；一个SDU也可划分为几个PDU。

​编辑

​
