jvm之方法区解读

​

​编辑 栈、堆、方法区的交互关系

 ​编辑

 方法区的理解

官方文档：Chapter 2. The Structure of the Java Virtual Machine

方法区在哪里？

《Java虚拟机规范》中明确说明：“尽管所有的方法区在逻辑上是属于堆的一部分，但一些简单的实现可能不会选择去进行垃圾收集或者进行压缩。”但对于HotSpotJVM而言，方法区还有一个别名叫做Non-Heap（非堆），目的就是要和堆分开。

所以，方法区看作是一块独立于Java堆的内存空间。

​编辑

方法区的基本理解

• 方法区（Method Area）与Java堆一样，是各个线程共享的内存区域。

• 方法区在JVM启动的时候被创建，并且它的实际的物理内存空间中和Java堆区一样都可以是不连续的。

• 方法区的大小，跟堆空间一样，可以选择固定大小或者可扩展。

• 方法区的大小决定了系统可以保存多少个类，如果系统定义了太多的类，导致方法区溢出，虚拟机同样会抛出内存溢出错误：java.lang.OutOfMemoryError: PermGen space 或者java.lang.OutOfMemoryError: Metaspace

• • 加载大量的第三方的jar包；Tomcat部署的工程过多（30~50个）；大量动态的生成反射类

• 关闭JVM就会释放这个区域的内存。

HotSpot中方法区的演进

在jdk7及以前，习惯上把方法区，称为永久代。jdk8开始，使用元空间取代了永久代。

​编辑

本质上，方法区和永久代并不等价。仅是对hotspot而言的。《Java虚拟机规范》对如何实现方法区，不做统一要求。例如：BEA JRockit / IBM J9 中不存在永久代的概念。

 现在来看，当年使用永久代，不是好的idea。导致Java程序更容易OOM（超过-XX:MaxPermsize上限）

​编辑

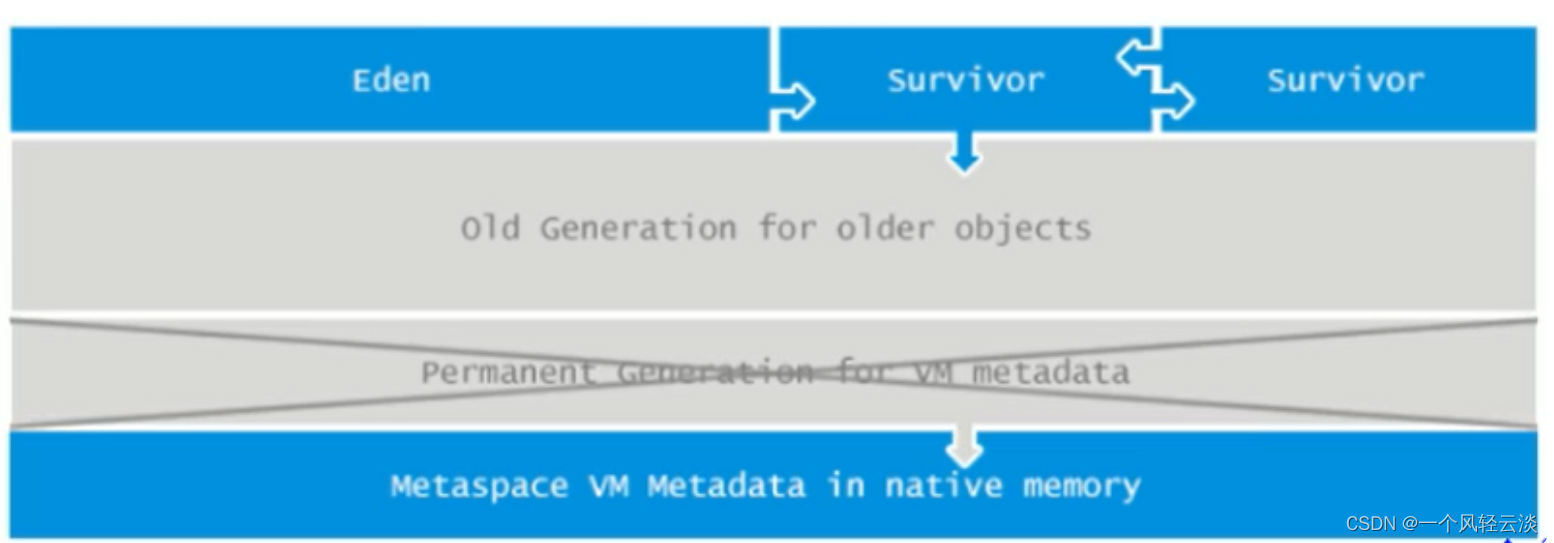

 而到了JDK8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替

​编辑

元空间的本质和永久代类似，都是对JVM规范中方法区的实现。不过元空间与永久代最大的区别在于：元空间不在虚拟机设置的内存中，而是使用本地内存

永久代、元空间二者并不只是名字变了，内部结构也调整了

根据《Java虚拟机规范》的规定，如果方法区无法满足新的内存分配需求时，将抛出OOM异常

设置方法区大小与OOM

方法区的大小不必是固定的，JVM可以根据应用的需要动态调整。

jdk7及以前

• 通过来设置永久代初始分配空间。默认值是20.75M-XX:Permsize

• 通过来设定永久代最大可分配空间。32位机器默认是64M，64位机器模式是82M-XX:MaxPermsize

• 当JVM加载的类信息容量超过了这个值，会报异常OutOfMemoryError:PermGen space

JDK8以后

• 元数据区大小可以使用参数 -XX:MetaspaceSize 和 -XX:MaxMetaspaceSize指定

• 默认值依赖于平台。windows下，-XX:MetaspaceSize=21M -XX:MaxMetaspaceSize=-1//即没有限制。

• 与永久代不同，如果不指定大小，默认情况下，虚拟机会耗尽所有的可用系统内存。如果元数据区发生溢出，虚拟机一样会抛出异常OutOfMemoryError:Metaspace

• -XX:MetaspaceSize：设置初始的元空间大小。对于一个64位的服务器端JVM来说，其默认的-XX:MetaspaceSize值为21MB。这就是初始的高水位线，一旦触及这个水位线，Full GC将会被触发并卸载没用的类（即这些类对应的类加载器不再存活），然后这个高水位线将会重置。新的高水位线的值取决于GC后释放了多少元空间。如果释放的空间不足，那么在不超过MaxMetaspaceSize时，适当提高该值。如果释放空间过多，则适当降低该值。

• 如果初始化的高水位线设置过低，上述高水位线调整情况会发生很多次。通过垃圾回收器的日志可以观察到Full GC多次调用。为了避免频繁地GC，建议将-XX:MetaspaceSize设置为一个相对较高的值。

举例

/**
 * jdk8中：
 * -XX:MetaspaceSize=10m-XX:MaxMetaspaceSize=10m
 * jdk6中：
 * -XX:PermSize=10m-XX:MaxPermSize=10m
 */
public class OOMTest extends ClassLoader{
    public static void main(String[] args){
        int j = 0;
        try{
            OOMTest test = new OOMTest();
            for (int i=0;i<10000;i++){
                //创建Classwriter对象，用于生成类的二进制字节码
                ClassWriter classWriter = new ClassWriter(0);
                //指明版本号，public，类名，包名，父类，接口
                classWriter.visit(Opcodes.V1_6, Opcodes.ACC_PUBLIC, "Class" + i, nu1l, "java/lang/Object", null);
                //返回byte[]
                byte[] code = classWriter.toByteArray();
                //类的加载
                test.defineClass("Class" + i, code, 0, code.length); //CLass对象
                j++;
            }
        } finally{
            System.out.println(j);
        }
    }
}

如何解决这些OOM

要解决OOM异常或heap space的异常，一般的手段是首先通过内存映像分析工具（如Eclipse Memory Analyzer）对dump出来的堆转储快照进行分析，重点是确认内存中的对象是否是必要的，也就是要先分清楚到底是出现了内存泄漏（Memory Leak）还是内存溢出（Memory Overflow）

如果是内存泄漏，可进一步通过工具查看泄漏对象到GC Roots的引用链。于是就能找到泄漏对象是通过怎样的路径与GCRoots相关联并导致垃圾收集器无法自动回收它们的。掌握了泄漏对象的类型信息，以及GCRoots引用链的信息，就可以比较准确地定位出泄漏代码的位置。

如果不存在内存泄漏，换句话说就是内存中的对象确实都还必须存活着，那就应当检查虚拟机的堆参数（-Xmx与-Xms），与机器物理内存对比看是否还可以调大，从代码上检查是否存在某些对象生命周期过长、持有状态时间过长的情况，尝试减少程序运行期的内存消耗。

方法区的内部结构

​编辑

方法区（Method Area）存储什么？

《深入理解Java虚拟机》书中对方法区（Method Area）存储内容描述如下：

它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

​编辑

 方法区的内部结构

类型信息

对每个加载的类型（类class、接口interface、枚举enum、注解annotation），JVM必须在方法区中存储以下类型信息：

这个类型的完整有效名称（全名=包名.类名）

这个类型直接父类的完整有效名（对于interface或是java.lang.object，都没有父类）

这个类型的修饰符（public，abstract，final的某个子集）

这个类型直接接口的一个有序列表

域（Field）信息

JVM必须在方法区中保存类型的所有域的相关信息以及域的声明顺序。

域的相关信息包括：域名称、域类型、域修饰符（public，private，protected，static，final，volatile，transient的某个子集）

方法（Method）信息

JVM必须保存所有方法的以下信息，同域信息一样包括声明顺序：

方法名称

方法的返回类型（或void）

方法参数的数量和类型（按顺序）

方法的修饰符（public，private，protected，static，final，synchronized，native，abstract的一个子集）

方法的字节码（bytecodes）、操作数栈、局部变量表及大小（abstract和native方法除外）

异常表（abstract和native方法除外）

• 每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的异常类的常量池索引

non-final的类变量

• 静态变量和类关联在一起，随着类的加载而加载，他们成为类数据在逻辑上的一部分

• 类变量被类的所有实例共享，即使没有类实例时，你也可以访问它

public class MethodAreaTest {
    public static void main(String[] args) {
        Order order = new Order();
        order.hello();
        System.out.println(order.count);
    }
}
class Order {
    public static int count = 1;
    public static void hello() {
        System.out.println("hello!");
    }
}

补充说明：全局常量（static final）

被声明为final的类变量的处理方法则不同，每个全局常量在编译的时候就会被分配了。

 运行时常量池 VS 常量池

​编辑

• 方法区，内部包含了运行时常量池

• 字节码文件，内部包含了常量池

• 要弄清楚方法区，需要理解清楚ClassFile，因为加载类的信息都在方法区。

• 要弄清楚方法区的运行时常量池，需要理解清楚ClassFile中的常量池。

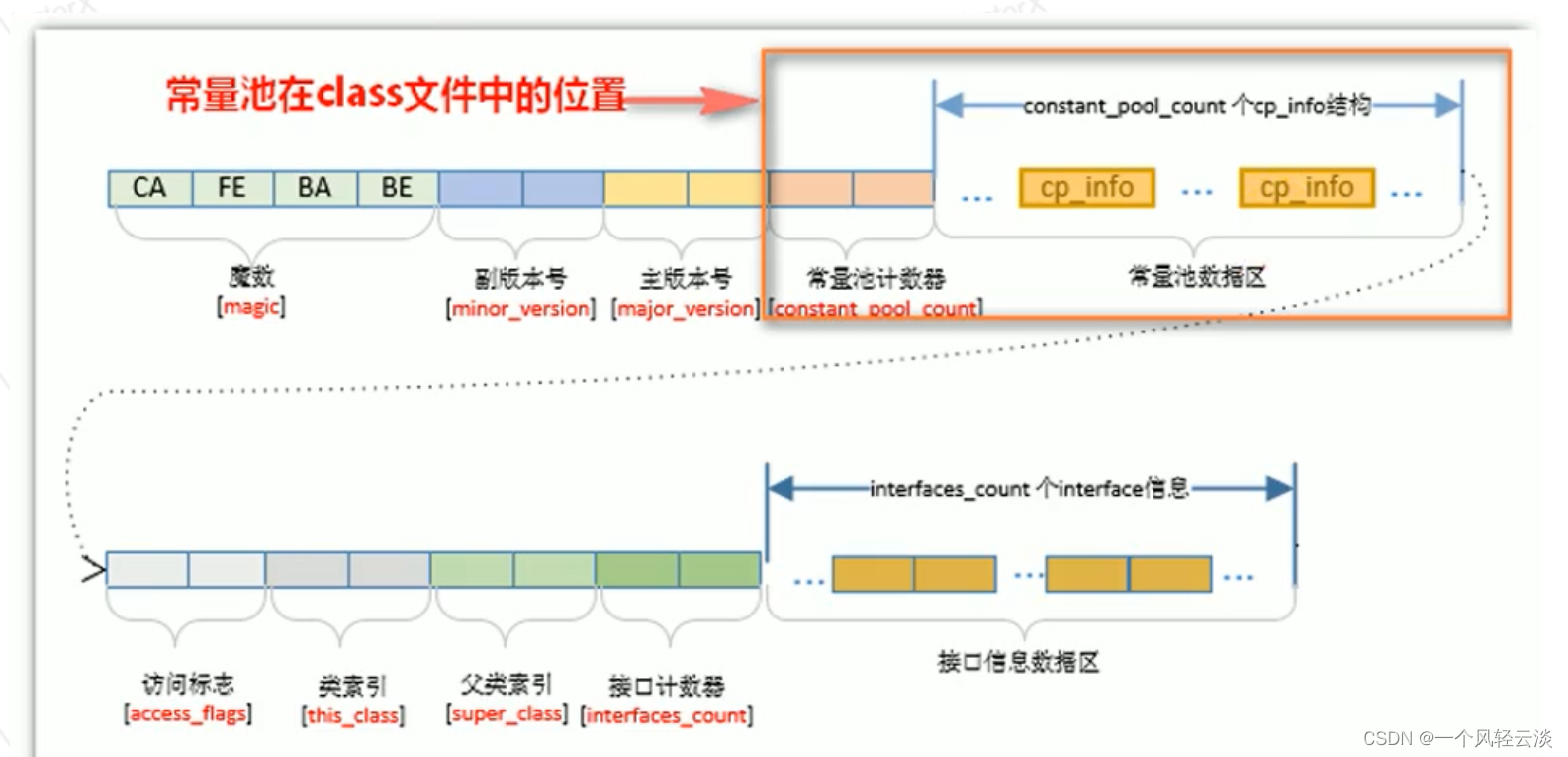

 官方文档：Chapter 4. The class File Format

​编辑

 一个有效的字节码文件中除了包含类的版本信息、字段、方法以及接口等描述符信息外，还包含一项信息就是常量池表（Constant Pool Table），包括各种字面量和对类型、域和方法的符号引用

为什么需要常量池？

一个java源文件中的类、接口，编译后产生一个字节码文件。而Java中的字节码需要数据支持，通常这种数据会很大以至于不能直接存到字节码里，换另一种方式，可以存到常量池，这个字节码包含了指向常量池的引用。在动态链接的时候会用到运行时常量池，之前有介绍。

public class SimpleClass {
    public void sayHello() {
        System.out.println("hello");
    }
}

虽然只有194字节，但是里面却使用了String、System、PrintStream及Object等结构。这里的代码量其实很少了，如果代码多的话，引用的结构将会更多，这里就需要用到常量池了。

常量池中有什么?

常量池内存储的数据类型包括：

• 数量值

• 字符串值

• 类引用

• 字段引用

• 方法引用

例如下面这段代码：

public class MethodAreaTest2 {
    public static void main(String args[]) {
        Object obj = new Object();
    }
}

Object obj = new Object();将会被翻译成如下字节码：

0: new #2  // Class java/lang/Object
1: dup
2: invokespecial // Method java/lang/Object "<init>"() V

 DUP函数功能：数据定义伪指令，它可以按照给定的次数来复制某个（某些）操作数，可以避免多次键入同样一个数据。

 常量池、可以看做是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等类型

运行时常量池

• 运行时常量池（Runtime Constant Pool）是方法区的一部分。

• 常量池表（Constant Pool Table）是Class文件的一部分，用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。

• 运行时常量池，在加载类和接口到虚拟机后，就会创建对应的运行时常量池。

• JVM为每个已加载的类型（类或接口）都维护一个常量池。池中的数据项像数组项一样，是通过索引访问的。

• 运行时常量池中包含多种不同的常量，包括编译期就已经明确的数值字面量，也包括到运行期解析后才能够获得的方法或者字段引用。此时不再是常量池中的符号地址了，这里换为真实地址。

• 运行时常量池，相对于Class文件常量池的另一重要特征是：具备动态性。+

Java语言并不要求常量一定只在编译期才能产生，也就是说，并非预置入 Class 文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量池放入池中。

• 运行时常量池类似于传统编程语言中的符号表（symboltable），但是它所包含的数据却比符号表要更加丰富一些。

• 当创建类或接口的运行时常量池时，如果构造运行时常量池所需的内存空间超过了方法区所能提供的最大值，则JVM会抛OutOfMemoryError异常。

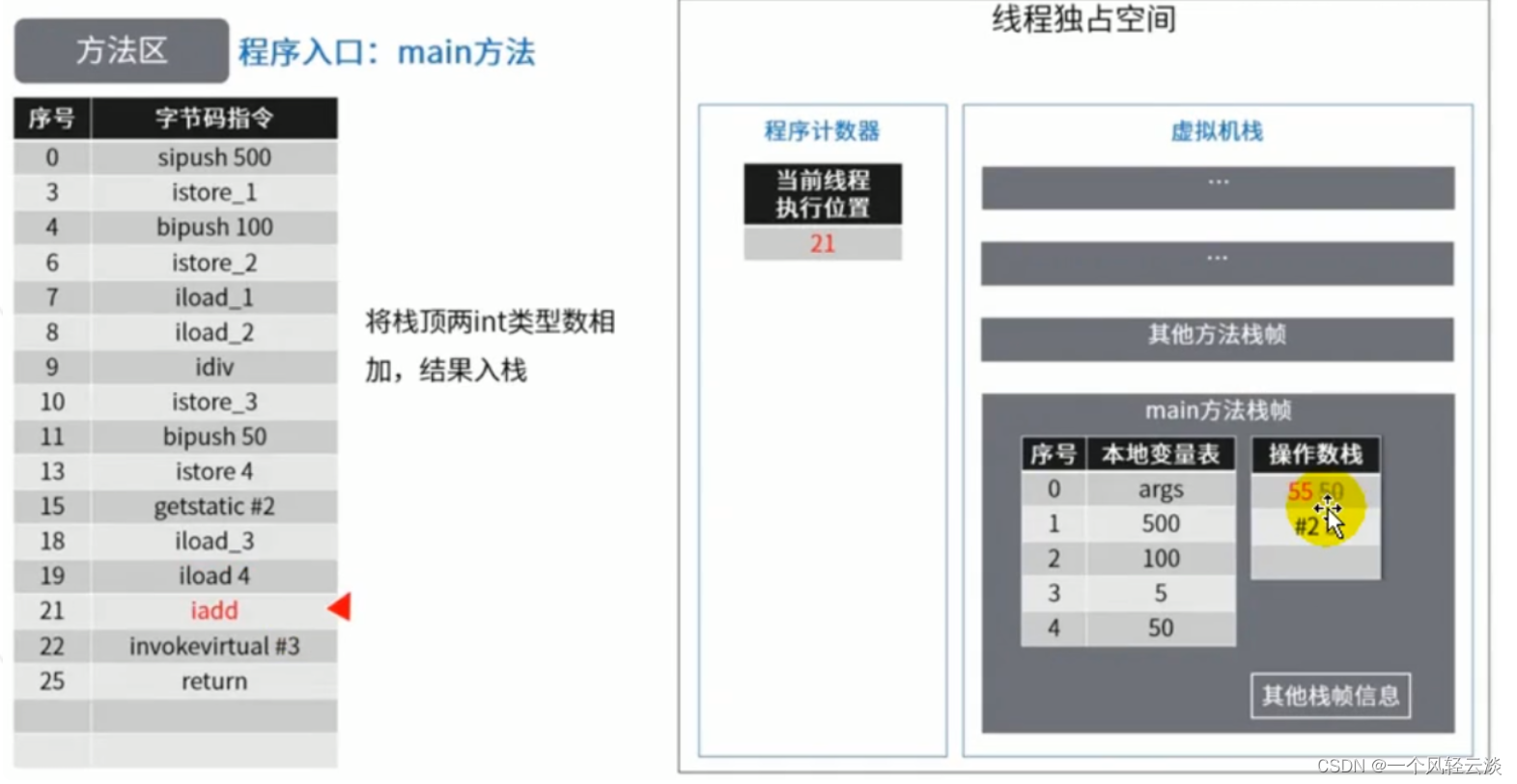

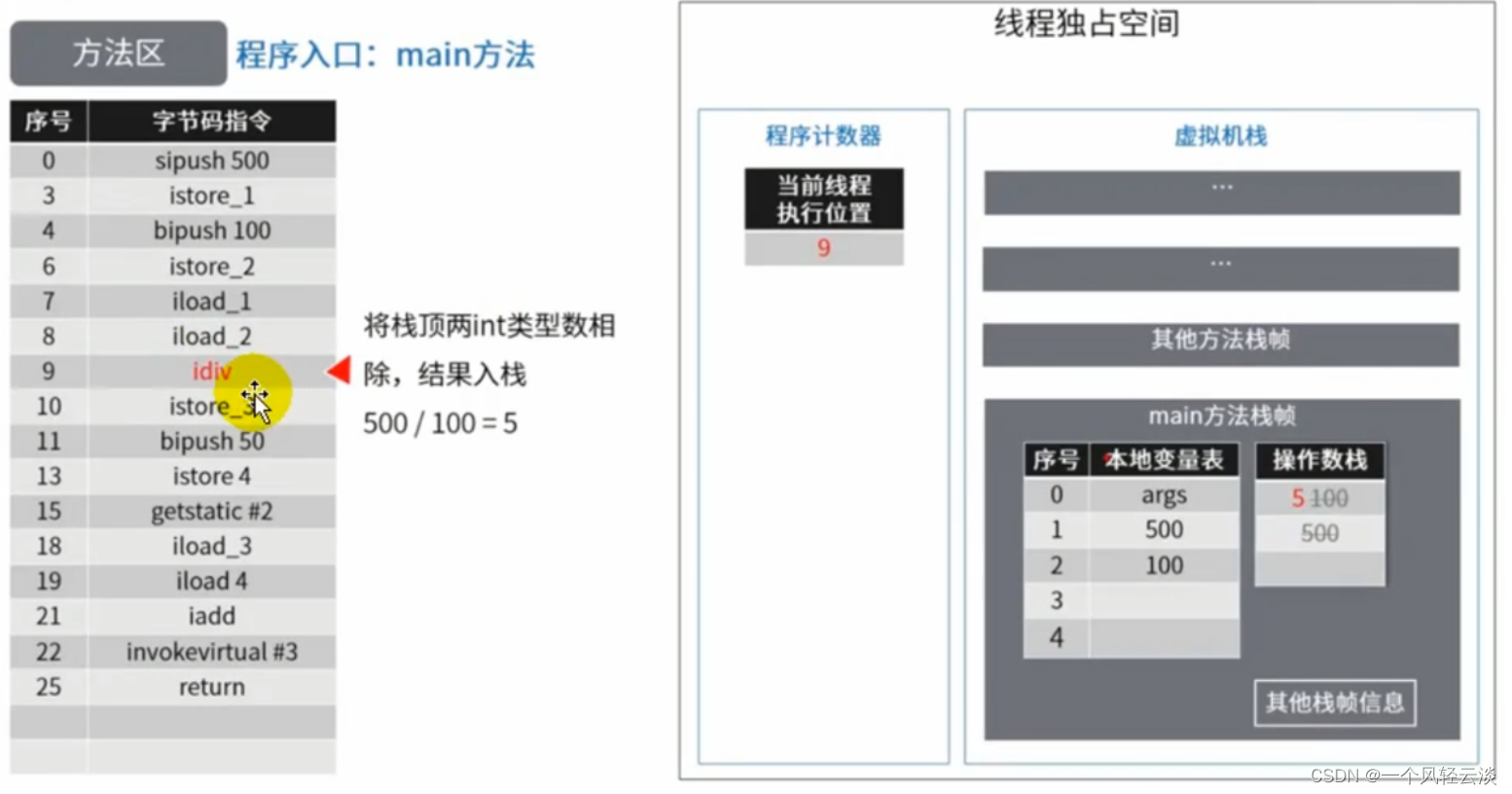

方法区使用举例

public class MethodAreaDemo {
    public static void main(String args[]) {
        int x = 500;
        int y = 100;
        int a = x / y;
        int b = 50;
        System.out.println(a+b);
    }
}

​编辑

​编辑

​编辑

 ​编辑

 ​编辑

 ​编辑

​编辑

 ​编辑

 ​编辑

 ​编辑

​编辑​编辑 ​编辑

 ​编辑

 ​编辑

​编辑

​
