YOLOv1 模型原理及代码解析

YOLOv1

YOLOv1 出自 2016 CVPR 论文 You Only Look Once:Unified, Real-Time Object Detection.

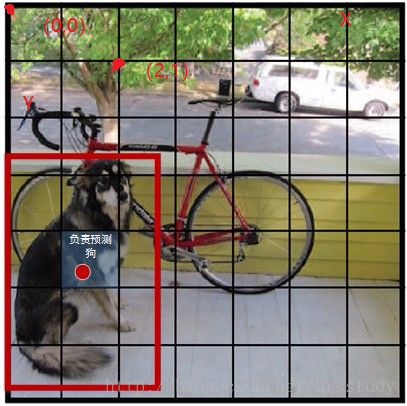

YOLO 系列算法的核心思想是将输入的图像经过 backbone 提取特征后，将得到特征图划分为 S x S 的网格，物体的中心落在哪一个网格内，这个网格就负责预测该物体的置信度、类别以及坐标位置。

Abstract

作者提出了一种新的目标检测方法 YOLO，之前的目标检测工作都是重新利用分类器来执行检测。作者的神经网络模型是端到端的检测，一次运行即可同时得到所有目标的边界框和类别概率。

YOLO 架构的速度是非常快的，base 版本实时帧率为 45 帧，smaller 版本能达到每秒 155 帧，性能由于 DPM 和 R-CNN 等检测方法。

1. Introduction

之前的目标检测器是重用分类器来执行检测，为了检测目标，这些系统在图像上不断遍历一个框，并利用分类器去判断这个框是不是目标。像可变形部件模型（DPM）使用互动窗口方法，其分类器在整个图像的均匀间隔的位置上运行。

作者将目标检测看作是单一的回归问题，直接从图像像素得到边界框坐标和类别概率。

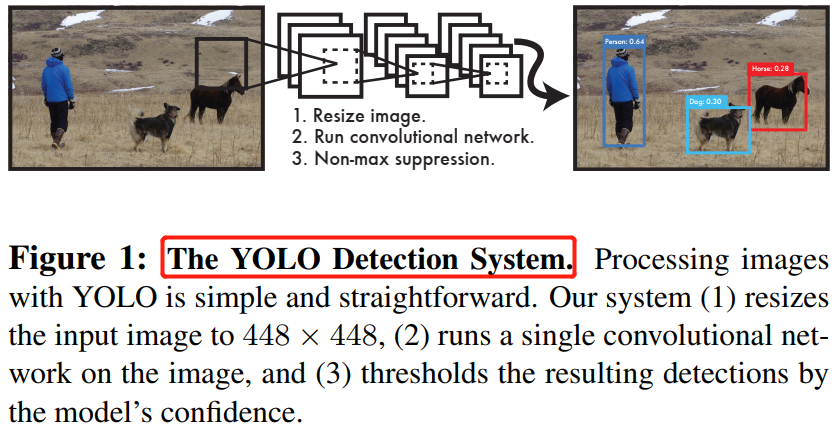

YOLO 检测系统如图 1 所示。单个检测卷积网络可以同时预测多个目标的边界框和类别概率。YOLO 和传统的目标检测方法相比有诸多优点。

首先，YOLO 速度非常快，我们将检测视为回归问题，所以检测流程也简单。其次，YOLO 在进行预测时，会对图像进行全面地推理。第三，YOLO 模型具有泛化能力，其比 DPM 和R-CNN 更好。最后，虽然 YOLO 模型在精度上依然落后于最先进（state-of-the-art）的检测系统，但是其速度更快。

2. Unified Detectron

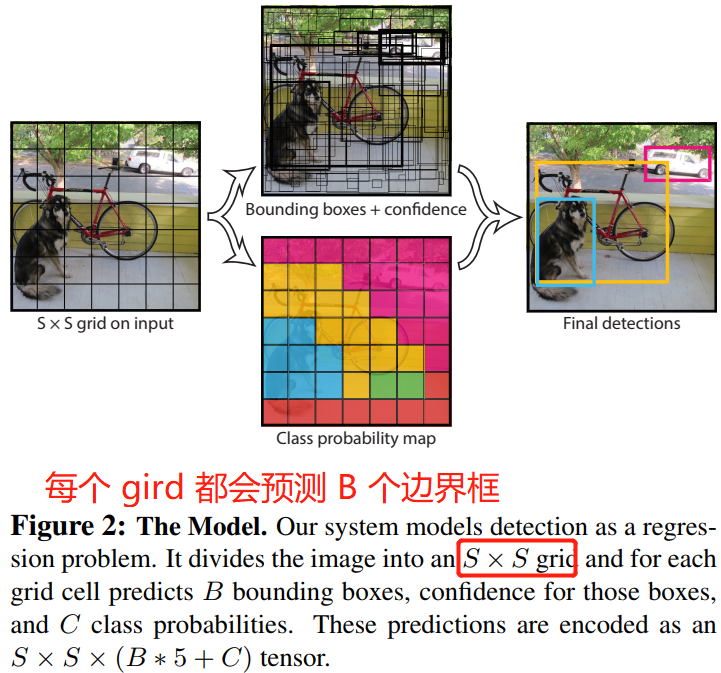

YOLO 系统将输入图像划分成 $S\times S$ 的网格（grid），然后让每个gird 负责检测那些中心点落在 grid 内的目标。

检测任务：每个网络都会预测 $B$ 个边界框及边界框的置信度分数，所谓置信度分数其实包含两个方面：一个是边界框含有目标的可能性，二是边界框的准确度。前者记为 $Pr(Object)$，当边界框包含目标时， $Pr(Object)$ 值为 1，否则为 0；后者记为 $IOU_{pred}^{truth}$，即预测框与真实框的 IOU。因此形式上，我们将置信度定义为 $Pr(Object)*IOU_{pred}^{truth}$。如果 grid 不存在目标，则置信度分数置为 0，否则，置信度分数等于预测框和真实框之间的交集（IoU）。

每个边界框（bounding box）包含 5 个预测变量： $x$， $y$， $w$， $h$ 和 confidence。 $(x,y)$ 坐标不是边界框中心的实际坐标，而是相对于网格单元左上角坐标的偏移（需要看代码才能懂，论文只描述了出“相对”的概念）。而边界框的宽度和高度是相对于整个图片的宽与高的比例，因此理论上以上 4 预测量都应该在 $[0,1]$ 范围之内。最后，置信度预测表示预测框与实际边界框之间的 IOU。

值得注意的是，中心坐标的预测值 $(x,y)$ 是相对于每个单元格左上角坐标点的偏移值，偏移量 = 目标位置 - grid的位置。

分类任务：每个网格单元（grid）还会预测 $C$ 个类别的概率 $Pr(Class_i)|Object)$。grid 包含目标时才会预测 $Pr$，且只预测一组类别概率，而不管边界框 $B$ 的数量是多少。

在推理时，我们乘以条件概率和单个 box 的置信度。

$$Pr(Class_i)|Object)*Pr(Object)*IOU_{pred}^{truth} = Pr(Class_i)*IOU_{pred}^{truth}$$

它为我们提供了每个框特定类别的置信度分数。这些分数编码了该类出现在框中的概率以及预测框拟合目标的程度。

在 Pscal VOC 数据集上评测 YOLO 模型时，我们设置 $S=7$, $B=2$（即每个 grid 会生成 2 个边界框）。Pscal VOC 数据集有 20 个类别，所以 $C=20$。所以，模型最后预测的张量维度是 $7 \times 7\times (20+5*2) = 1470$。

总结：YOLO 系统将检测建模为回归问题。它将图像分成 $S \times S$ 的 gird，每个 grid 都会预测 $B$ 个边界框，同时也包含 $C$ 个类别的概率，这些预测对应的就是 $S \times S \times (C + 5*B)$。

这里其实就是在描述 YOLOv1 检测头如何设计：回归网络的设计 + 训练集标签如何构建（即 yoloDataset 类的构建），下面给出一份针对 voc 数据集编码为 yolo 模型的输入标签数据的函数，读懂了这个代码，就能理解前面部分的描述。

代码来源这里。

def encoder(self, boxes, labels):
    '''
    boxes (tensor) [[x1,y1,x2,y2],[]] 目标的边界框坐标信息
    labels (tensor) [...] 目标的类别信息
    return 7x7x30
    '''
    grid_num = 7 # 论文中设为7
    target = torch.zeros((grid_num, grid_num, 30))  # 和模型输出张量维尺寸一样都是 14*14*30
    cell_size = 1./grid_num  # 之前已经把目标框的坐标进行了归一化（这里与原论文有区别），故这里用1.作为除数
    # 计算目标框中心点坐标和宽高
    wh = boxes[:, 2:]-boxes[:, :2]
    cxcy = (boxes[:, 2:]+boxes[:, :2])/2
    # 1，遍历各个目标框；
    for i in range(cxcy.size()[0]):    # 对应于数据集中的每个框 这里cxcy.size()[0] == num_samples
        # 2，计算第 i 个目标中心点落在哪个 `grid` 上，`target` 相应位置的两个框的置信度值设为 `1`，同时对应类别值也置为 `1`；
        cxcy_sample = cxcy[i]
        ij = (cxcy_sample/cell_size).ceil()-1 # ij 是一个list, 表示目标中心点cxcy在归一化后的图片中所处的x y 方向的第几个网格

        # [0,1,2,3,4,5,6,7,8,9, 10-19] 对应索引
        # [x,y,w,h,c,x,y,w,h,c, 20 个类别的 one-hot编码] 与原论文输出张量维度各个索引对应目标有所区别
        target[int(ij[1]), int(ij[0]), 4] = 1  # 第一个框的置信度
        target[int(ij[1]), int(ij[0]), 9] = 1  # 第二个框的置信度
        target[int(ij[1]), int(ij[0]), int(labels[i])+9] = 1 # 第 int(labels[i])+9 个类别为 1
        # 3，计算目标中心所在 `grid`（网格）的左上角相对坐标：`ij*cell_size`，然后目标中心坐标相对于子网格左上角的偏移比例 `delta_xy`；
        xy = ij*cell_size
        delta_xy = (cxcy_sample -xy)/cell_size
        # 4，最后将 `target` 对应网格位置的 (x, y, w, h) 分别赋相应 `wh`、`delta_xy` 值。
        target[int(ij[1]), int(ij[0]), 2:4] = wh[i]  # 范围为(0,1)
        target[int(ij[1]), int(ij[0]), :2] = delta_xy
        target[int(ij[1]), int(ij[0]), 7:9] = wh[i]
        target[int(ij[1]), int(ij[0]), 5:7] = delta_xy
    return target

代码分析，一张图片对应的标签张量 target 的维度是 $7 \times 7 \times 30$。然后分别对各个目标框的 boxes: $(x1,y1,x2,y2)$ 和 labels：(0,0,...,1,0)(one-hot 编码的目标类别信息）进行处理，符合检测系统要求的输入形式。算法步骤如下：

1. 计算目标框中心点坐标和宽高，并遍历各个目标框；
2. 计算目标中心点落在哪个 grid 上，target 相应位置的两个框的置信度值设为 1，同时对应类别值也置为 1；
3. 计算目标中心所在 grid（网格）的左上角相对坐标：ij*cell_size，然后目标中心坐标相对于子网格左上角的偏移比例 delta_xy；
4. 最后将 target 对应网格位置的 $(x, y, w, h)$ 分别赋相应 wh、delta_xy 值。

2.1. Network Design

YOLO 模型使用卷积神经网络来实现，卷积层负责从图像中提取特征，全连接层预测输出类别概率和坐标。

YOLO 的网络架构受 GooLeNet 图像分类模型的启发。网络有 24 个卷积层，最后面是 2 个全连接层。整个网络的卷积只有 $1 \times 1$ 和 $3 \times 3$ 卷积层，其中 $1 \times 1$ 卷积负责降维 ，而不是 GoogLeNet 的 Inception 模块。

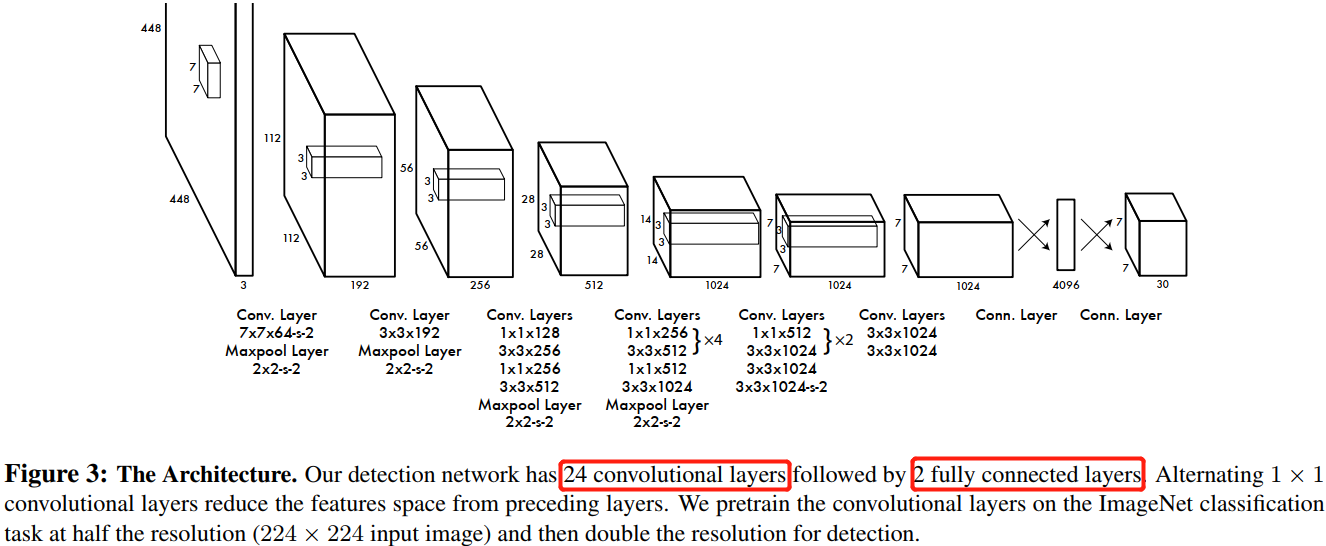

图3：网络架构。作者在 ImageNet 分类任务上以一半的分辨率（输入图像大小 $224\times 224$）训练卷积层，但预测时分辨率加倍。

Fast YOLO 版本使用了更少的卷积，其他所有训练参数及测试参数都和 base YOLO 版本是一样的。

网络的最终输出是 $7\times 7\times 30$ 的张量。这个张量所代表的具体含义如下图所示。对于每一个单元格，前 20 个元素是类别概率值，然后 2 个元素是边界框置信度，两者相乘可以得到类别置信度，最后 8 个元素是边界框的 $(x,y,w,h)$ 。之所以把置信度 $c$ 和 $(x,y,w,h)$ 都分开排列，而不是按照 $(x,y,w,h,c)$ 这样排列，存粹是为了后续计算时方便。

划分 $7 \times 7$ 网格，共 98 个边界框，2 个框对应一个类别，所以 YOLOv1 只能在一个网格中检测出一个目标、单张图片最多预测 49 个目标。

2.2 Training

模型训练最重要的无非就是超参数的调整和损失函数的设计。

因为 YOLO 算法将检测问题看作是回归问题，所以自然地采用了比较容易优化的均方误差作为损失函数，但是面临定位误差和分类误差权重一样的问题；同时，在每张图像中，许多网格单元并不包含对象，即负样本（不包含物体的网格）远多于正样本（包含物体的网格），这通常会压倒了正样本的梯度，导致训练早期模型发散。

为了改善这点，引入了两个参数： $\lambda_{coord}=5$ 和 $\lambda_{noobj} =0.5$。对于边界框坐标预测损失（定位误差），采用较大的权重 $\lambda_{coord} =5$，然后区分不包含目标的边界框和含有目标的边界框，前者采用较小权重 $\lambda_{noobj} =0.5$。其他权重则均设为 0。

对于大小不同的边界框，因为较小边界框的坐标误差比较大边界框要更敏感，所以为了部分解决这个问题，将网络的边界框的宽高预测改为对其平方根的预测，即预测值变为 $(x, y, \sqrt w, \sqrt h)$。

YOLOv1 每个网格单元预测多个边界框。在训练时，每个目标我们只需要一个边界框预测器来负责。我们指定一个预测器“负责”根据哪个预测与真实值之间具有当前最高的 IOU 来预测目标。这导致边界框预测器之间的专业化。每个预测器可以更好地预测特定大小，方向角，或目标的类别，从而改善整体召回率。

YOLO 由于每个网格仅能预测 2 个边界框且仅可以包含一个类别，因此是对于一个单元格存在多个目标的问题，YOLO 只能选择一个来预测。这使得它在预测临近物体的数量上存在不足，如钢筋、人脸和鸟群检测等。

最终网络总的损失函数计算公式如下：

$I_{ij}^{obj}$ 指的是第 $i$ 个单元格存在目标，且该单元格中的第 $j$ 个边界框负责预测该目标。 $I_{i}^{obj}$ 指的是第 $i$ 个单元格存在目标。

• 前 2 行计算前景的 geo_loss（定位 loss）。
• 第 3 行计算前景的 confidence_loss（包含目标的边界框的置信度误差项）。
• 第 4 行计算背景的 confidence_loss。
• 第 5 行计算分类损失 class_loss。

值得注意的是，对于不存在对应目标的边界框，其误差项就是只有置信度，坐标项误差是没法计算的。而只有当一个单元格内确实存在目标时，才计算分类误差项，否则该项也是无法计算的。

2.4. Inferences

同样采用了 NMS 算法来抑制多重检测，对应的模型推理结果解码代码如下，这里要和前面的 encoder 函数结合起来看。

# 对于网络输出预测 改为再图片上画出框及score
def decoder(pred):
    """
    pred (tensor)  torch.Size([1, 7, 7, 30])
    return (tensor) box[[x1,y1,x2,y2]] label[...]
    """
    grid_num = 7
    boxes = []
    cls_indexs = []
    probs = []
    cell_size = 1./grid_num
    pred = pred.data  # torch.Size([1, 14, 14, 30])
    pred = pred.squeeze(0)  # torch.Size([14, 14, 30])
    # 0 1      2 3   4    5 6   7 8   9
    # [中心坐标,长宽,置信度,中心坐标,长宽,置信度, 20个类别] x 7x7
    contain1 = pred[:, :, 4].unsqueeze(2)  # torch.Size([14, 14, 1])
    contain2 = pred[:, :, 9].unsqueeze(2)  # torch.Size([14, 14, 1])
    contain = torch.cat((contain1, contain2), 2)    # torch.Size([14, 14, 2])

    mask1 = contain > 0.1  # 大于阈值, torch.Size([14, 14, 2])  content: tensor([False, False])
    mask2 = (contain == contain.max())  # we always select the best contain_prob what ever it>0.9
    mask = (mask1+mask2).gt(0)

    # min_score,min_index = torch.min(contain, 2) # 每个 cell 只选最大概率的那个预测框
    for i in range(grid_num):
        for j in range(grid_num):
            for b in range(2):
                # index = min_index[i,j]
                # mask[i,j,index] = 0
                if mask[i, j, b] == 1:
                    box = pred[i, j, b*5:b*5+4]
                    contain_prob = torch.FloatTensor([pred[i, j, b*5+4]])
                    xy = torch.FloatTensor([j, i])*cell_size  # cell左上角  up left of cell
                    box[:2] = box[:2]*cell_size + xy  # return cxcy relative to image
                    box_xy = torch.FloatTensor(box.size())  # 转换成xy形式 convert[cx,cy,w,h] to [x1,y1,x2,y2]
                    box_xy[:2] = box[:2] - 0.5*box[2:]
                    box_xy[2:] = box[:2] + 0.5*box[2:]
                    max_prob, cls_index = torch.max(pred[i, j, 10:], 0)
                    if float((contain_prob*max_prob)[0]) > 0.1:
                        boxes.append(box_xy.view(1, 4))
                        cls_indexs.append(cls_index.item())
                        probs.append(contain_prob*max_prob)
    if len(boxes) == 0:
        boxes = torch.zeros((1, 4))
        probs = torch.zeros(1)
        cls_indexs = torch.zeros(1)
    else:
        boxes = torch.cat(boxes, 0)  # (n,4)
        # print(type(probs))
        # print(len(probs))
        # print(probs)
        probs = torch.cat(probs, 0)  # (n,)
        # print(probs)
        # print(type(cls_indexs))
        # print(len(cls_indexs))
        # print(cls_indexs)
        cls_indexs = torch.IntTensor(cls_indexs)  # (n,)

    # 去除冗余的候选框，得到最佳检测框（bbox）
    keep = nms(boxes, probs)
    # print("keep:", keep)

    a = boxes[keep]
    b = cls_indexs[keep]
    c = probs[keep]
    return a, b, c

4 Comparison to Other Real-Time Systems

基于 GPU Titan X 硬件环境下，与他检测算法的性能比较如下。

5，代码实现思考

一些思考：快速的阅读了网上的一些 YOLOv1 代码实现，发现整个 YOLOv1 检测系统的代码可以分为以下几个部分：

• 模型结构定义：特征提器模块 + 检测头模块（两个全连接层）。
• 数据预处理，最难写的代码，需要对原有的 VOC 数据做预处理，编码成 YOLOv1 要求的格式输入，训练集的 label 的 shape 为 (bach_size, 7, 7, 30)。
• 模型训练，主要由损失函数的构建组成，损失函数包括 5 个部分。
• 模型预测，主要在于模型输出的解析，即解码成可方便显示的形式。
