堆叠体体积求值的范围问题:已知堆叠体三视图,求该堆叠体体积的最大值和最小值

举报
Jerry Wang 发表于 2023/02/17 10:27:48 2023/02/17
【摘要】 题目:求这个堆叠体的体积最大值和最小值。理论依据仍然是使用俯视图标注法,即笔者这篇文章介绍的详细步骤:https://zhuanlan.zhihu.com/p/602290167注:能够正确反映物体长、宽、高尺寸的正投影工程图(主视图,俯视图,左视图三个基本视图)为三视图,这是工程界一种对物体几何形状约定俗成的抽象表达方式。之所以有最大值和最小值,说明俯视图有些位置的立方体个数无法唯一确定。...

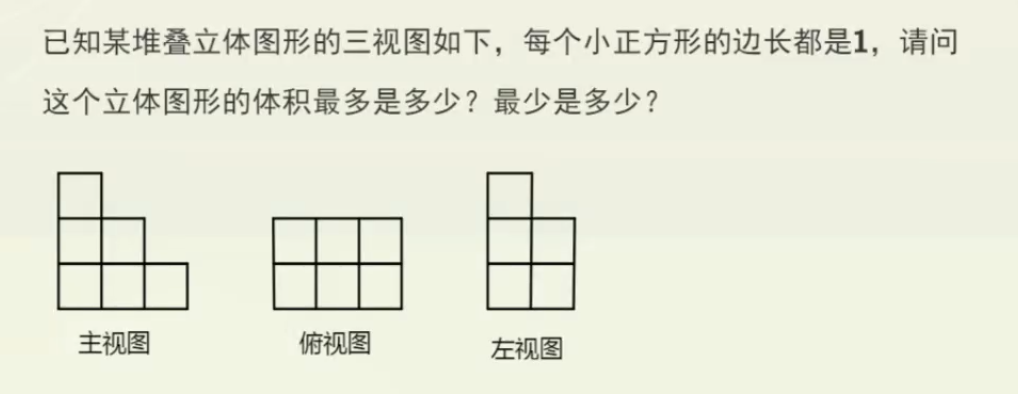

题目:求这个堆叠体的体积最大值和最小值。

理论依据仍然是使用俯视图标注法,即笔者这篇文章介绍的详细步骤:

https://zhuanlan.zhihu.com/p/602290167

注:能够正确反映物体长、宽、高尺寸的正投影工程图(主视图,俯视图,左视图三个基本视图)为三视图,这是工程界一种对物体几何形状约定俗成的抽象表达方式。

之所以有最大值和最小值,说明俯视图有些位置的立方体个数无法唯一确定。

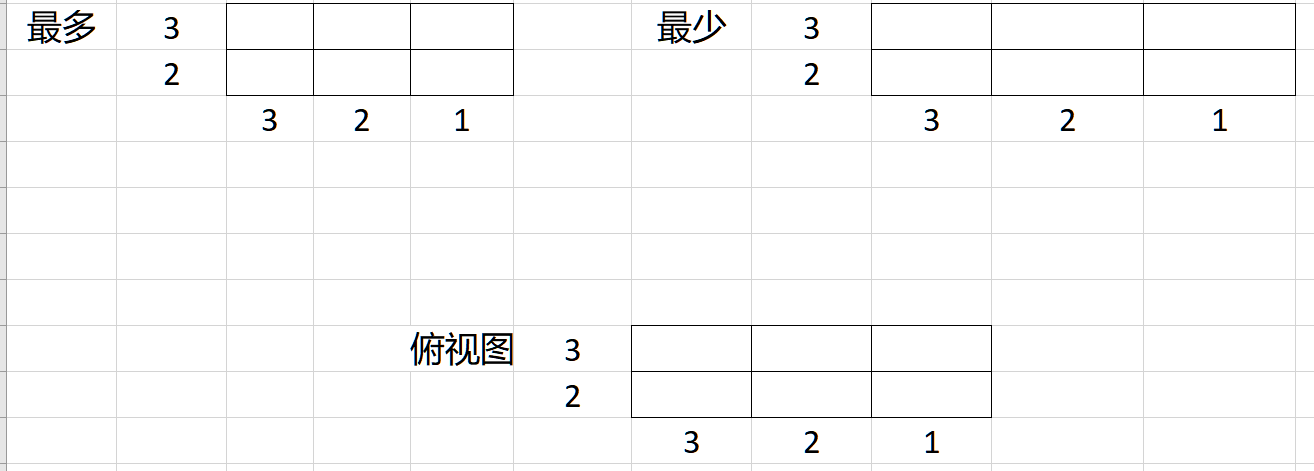

从数字1 开始突破:

左边:横着看过去都是1
下面:竖着看过去都是1

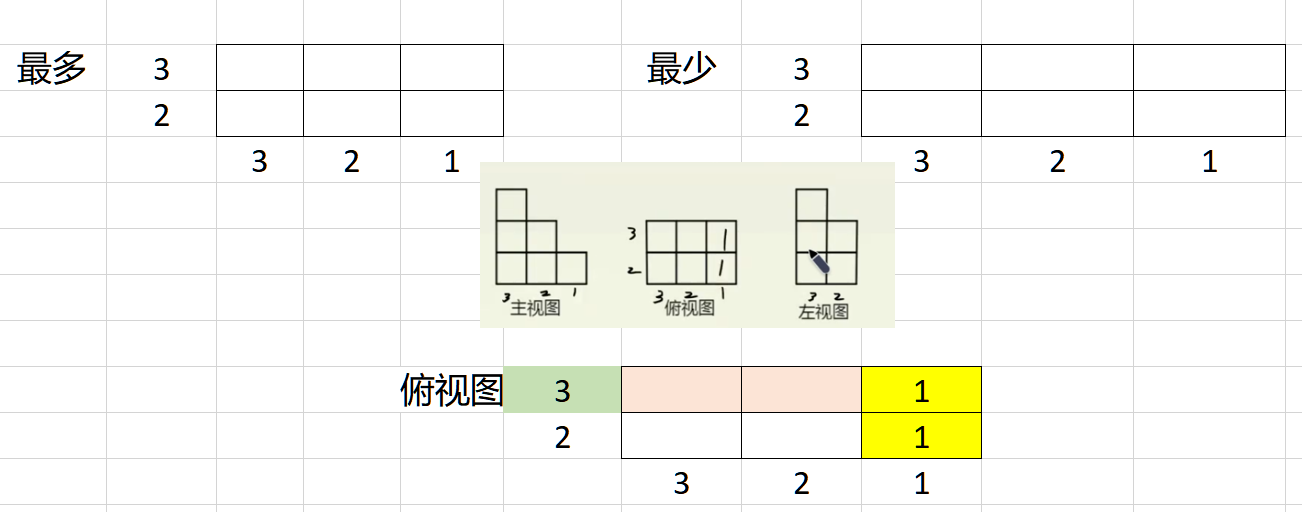

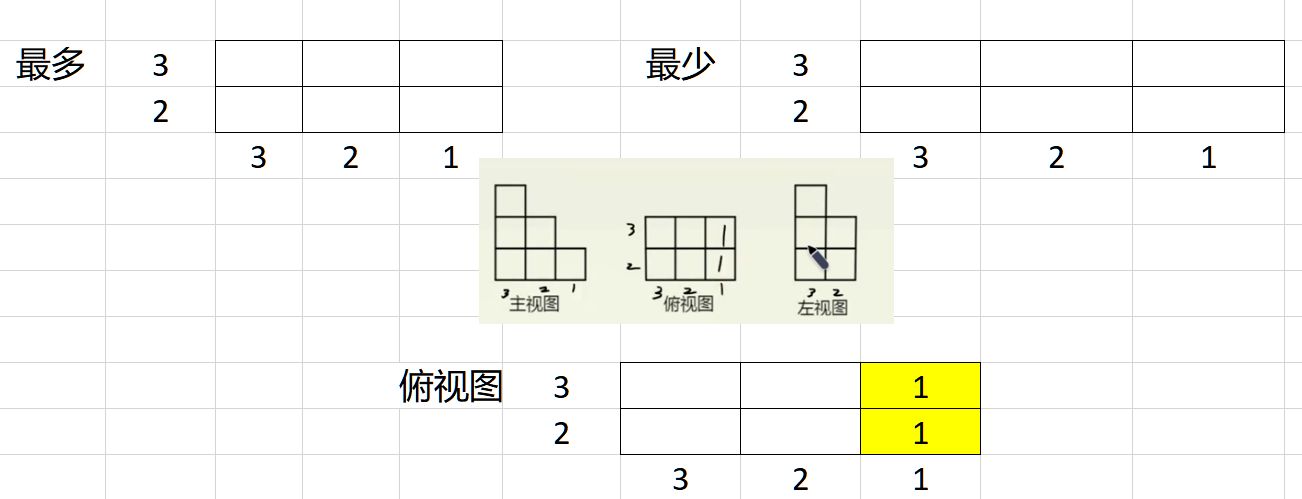

(1) 第三列一定能够确定,标 1, 如下图黄色所示。因为如果标2,就会与主视图里的 1 矛盾了,故只能标1.

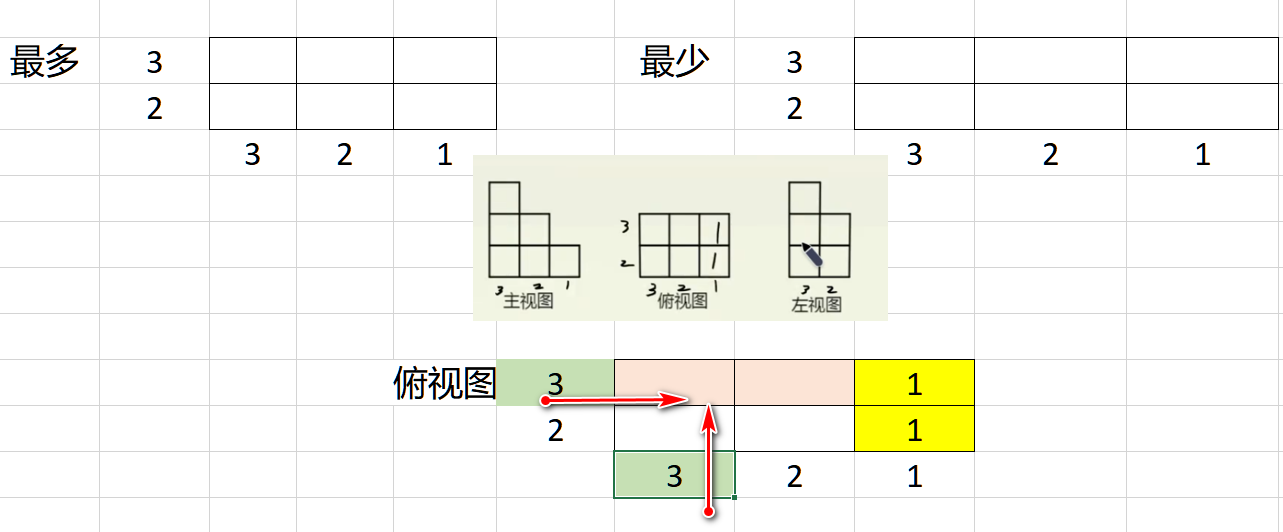

浅绿色的3,代表从左往右看看到3的高度,说明粉红色两个位置一定有一个位置为3.

第一个粉红色位置可以确定为3,因为如果第二个粉红色位置为3,就会和主视图中第二列的2矛盾。

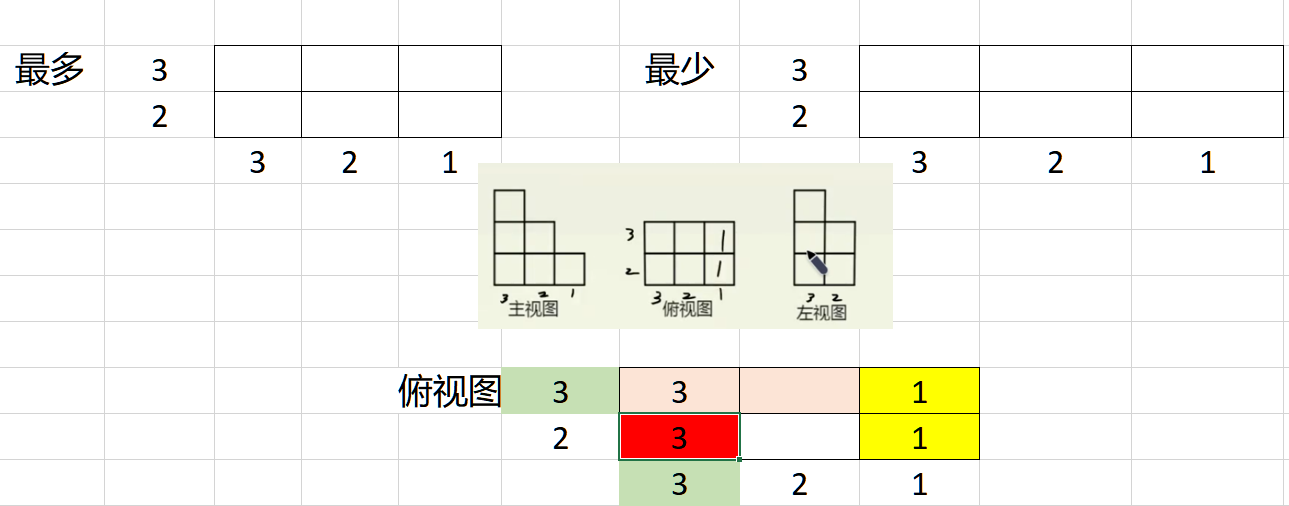

红色区域如果填3,就会和左视图第二列的2相矛盾。

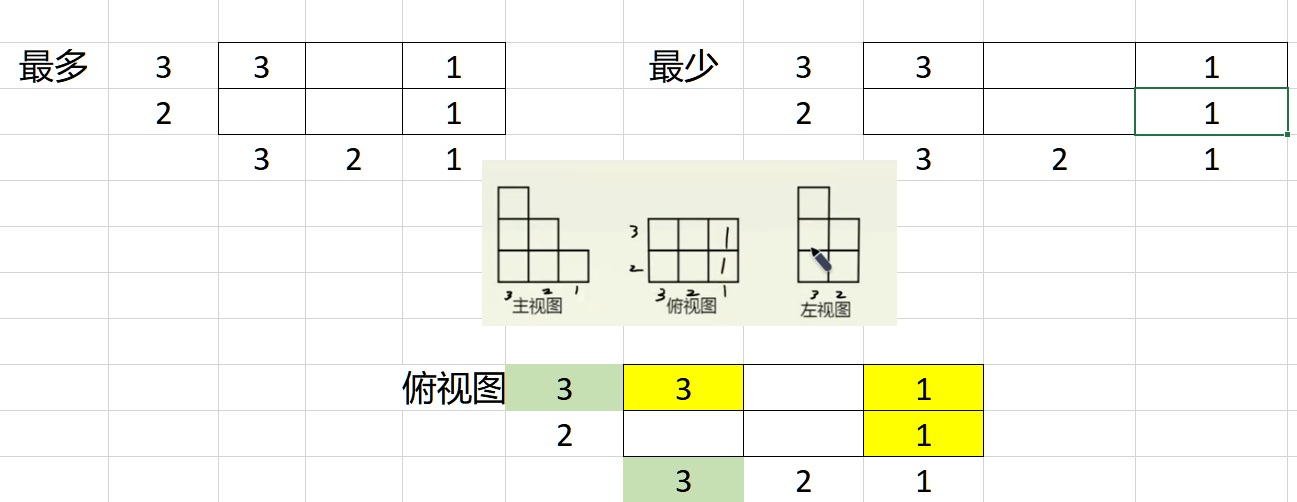

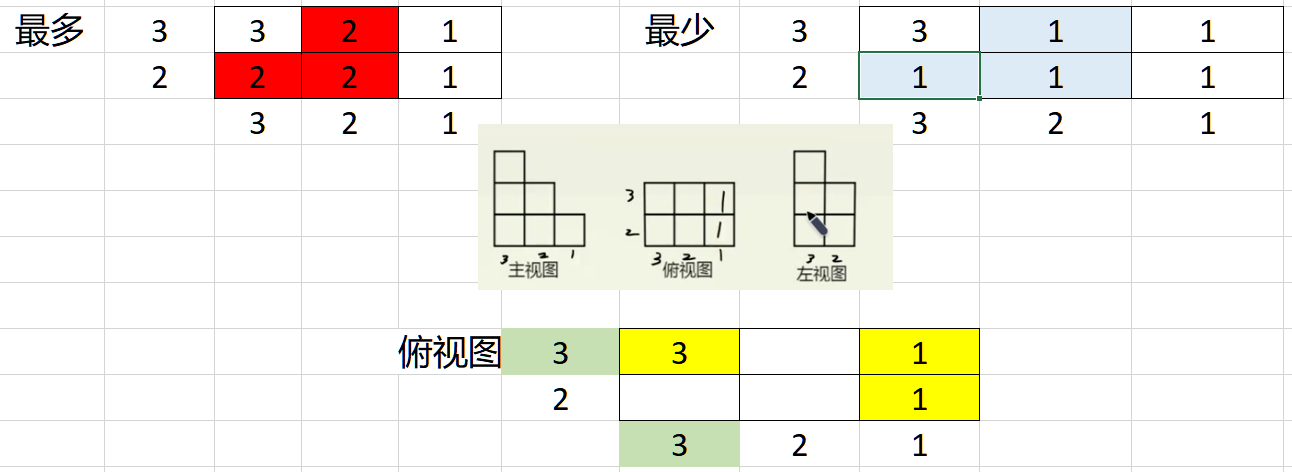

所以最后能够确认的三个位置如黄色区域所示:

体积最大:空行不能随便填,尽可能多,但是不能超过行和列的限制。

答案见下图红色:

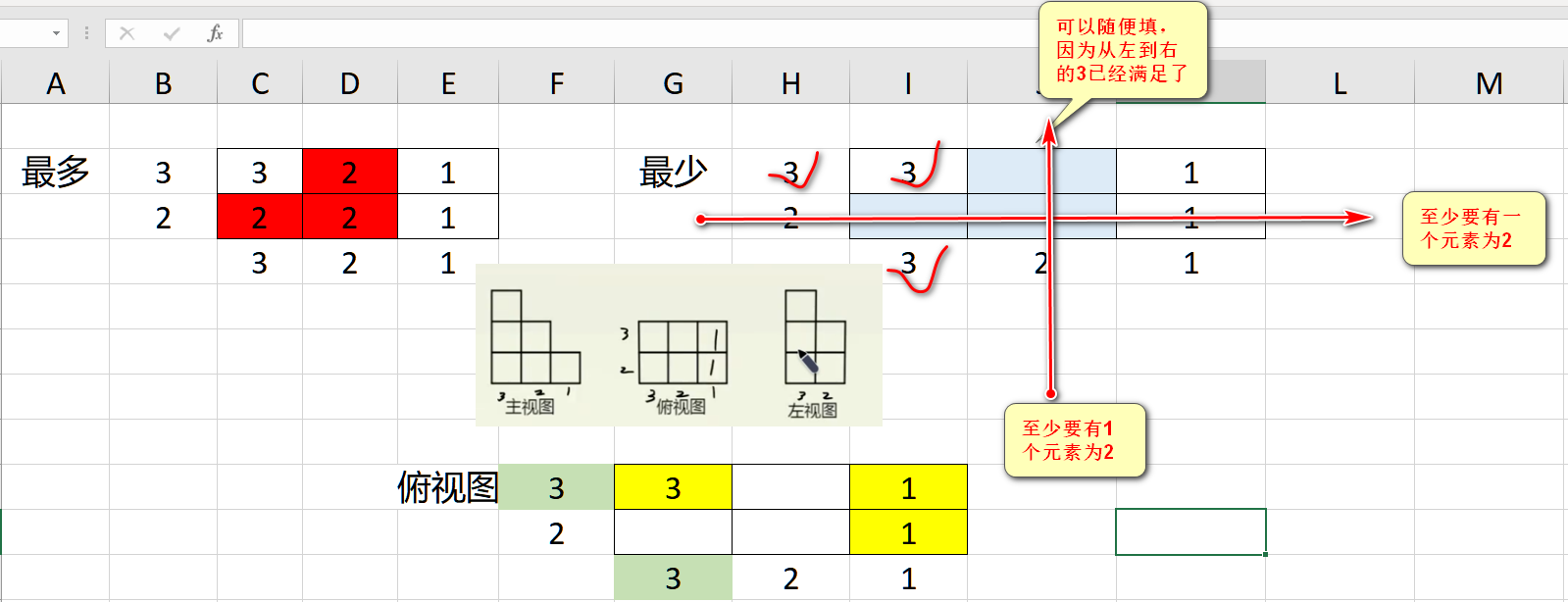

体积最小:上图灰色是错误的。因为和主视图和左视图矛盾了。

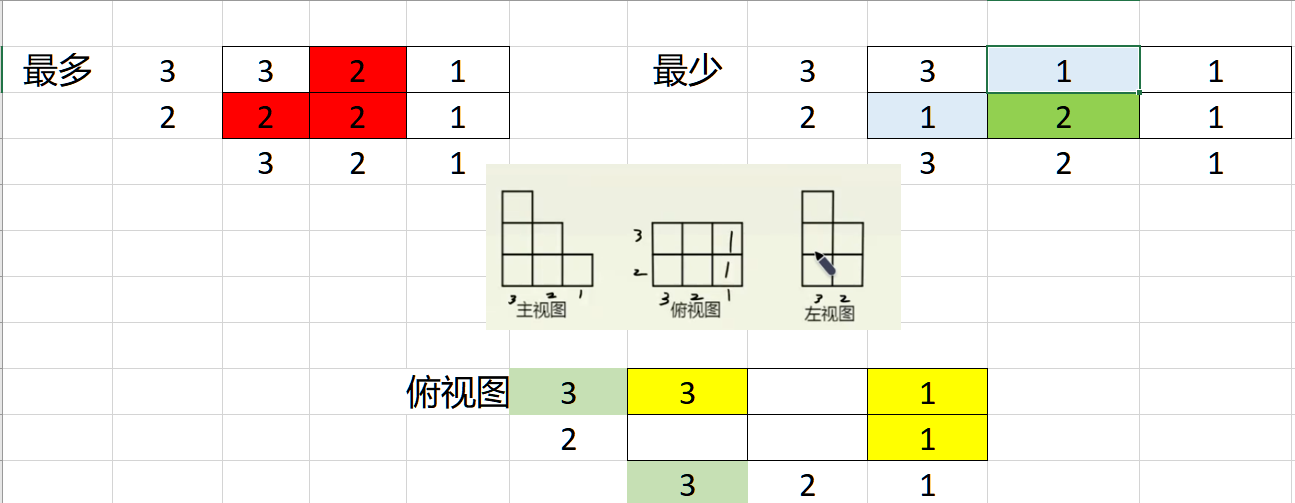

故能确定出绿色区域为2,其他区域填1即可做到体积最小。

解题步骤总结

  1. 把能够唯一确定的先标注出来
  2. 体积最大:让其他位置尽可能多,但不能违反其他两种视图的约束
  3. 体积最小:行列相同数交叉位置一次性满足
