异常中断指令可以分为一下两种:

  • 软件中断指令(SWI)
  • 断点指令(BKPT—仅用于v5T体系)

软件中断指令SWI用于产生SWI异常中断,用来实现在用户模式下对操作系统中特权模式的程序的调用;断点中断指令BKPT主要用于产生软件断点,供调试程序用。

SWI

SWI(SoftWare Interrupt)代表“软件中断”,用于用户调用操作系统的系统例程,常称为“监控调用”。它将处理器置于监控(SVC)模式,从地址0x08开始执行指令。

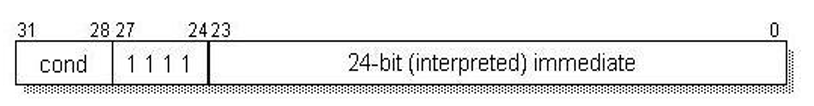

二进制编码

SWI指令用于产生软件中断,以便用户程序能调用操作系统的系统例程。操作系统在SWI的异常处理程序中提供相应的系统服务,指令中24位的立即数指定用户程序调用系统例程的类型,相关参数通过通用寄存器传递。

当指令中24位的立即数被忽略时,用户程序调用系统例程的类型由通用寄存器R0的内容决定,同时,参数通过其他通用寄存器传递。

例如:

MOV R0, #’A;将’A’调入到R0中… …
SWI   SWI_WriteC    ;……打印它

汇编格式

   SWI {<cond>}	<24位立即数>

如果条件通过,则指令使用标准的ARM异常入口程序进入监控(SVC)程序(管理模式),这时处理器的行为是:

  • 将SWI后面指令的地址保存到R14_svc 。
  • 将CPSR保存到SPSR_svc 。
  • 进入监控模式,将CPSR[4:0]设置为0b10011和将CPSR[7]设置为1,以便禁止IRQ(但不是FIQ)。
  • 将PC设置为0x08,并且从这里开始执行指令。

断点指令(BKPT—仅用于v5T体系)

断点指令用于软件调试;它使处理器停止执行正常指令(使处理器中止预取指)而进入相应的调试程序。

二进制编码

汇编格式

BKPT   { immed_16}

注:immed_16为表达式,其值为0~65536,该立即数被调试软件用来保存额外的端点信息。另外,该指令是无条件的。并且V5T体系结构的微处理器才支持BKPT。

举例:

       BKPTBKPT  0xF02C ;

前导0计数

前导0计数(CLZ—仅用于V5T体系)用来实现数字归一化。

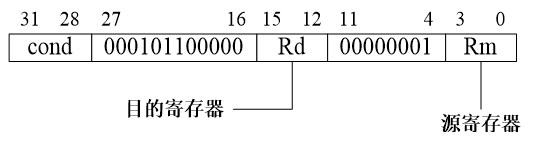

二进制编码

说明:本指令将Rd设置为Rm中为1的最高有效位的位置数,即对Rm中的前导0的个数进行计数,并将计数结果放到Rd中。

汇编格式

CLZ   { <cond>}Rd,Rm

注:Rd不允许是R15(PC)。

举例:

       MOV  R2,#0x17F00
       CLZ   R3,R2 ;  R3=15

参考文献:

孟祥莲.嵌入式系统原理及应用教程(第2版)[M].北京:清华大学出版社,2017.
