ModelBox 端云协同AI开发套件（RK3568）上手指南

开发套件简介

ModelBox AI开发套件（RK3568）是一款体积小巧、功能强大的人工智能嵌入式开发板，结合ModelBox开发框架和HiLens管理平台，开发者可以方便快速的进行AI应用的开发部署。

开箱配件

开发板零配件见下图：

• RK3568开发板（查看详细硬件配置）
• 电源插头&电源线（type-c接口）
• 散热风扇
• 散热片
• TF卡（用于安装系统）
• USB摄像头
• WIFI模组（带天线）
• 金属外壳、螺丝、支架等

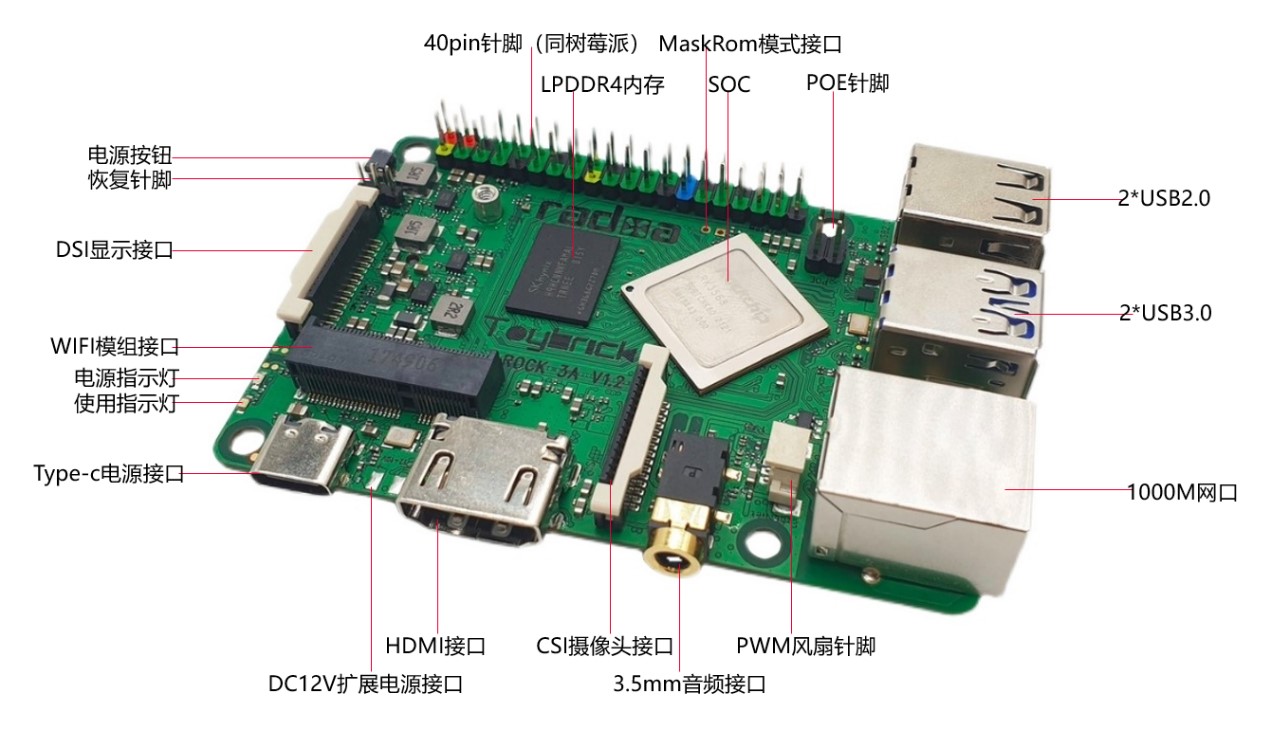

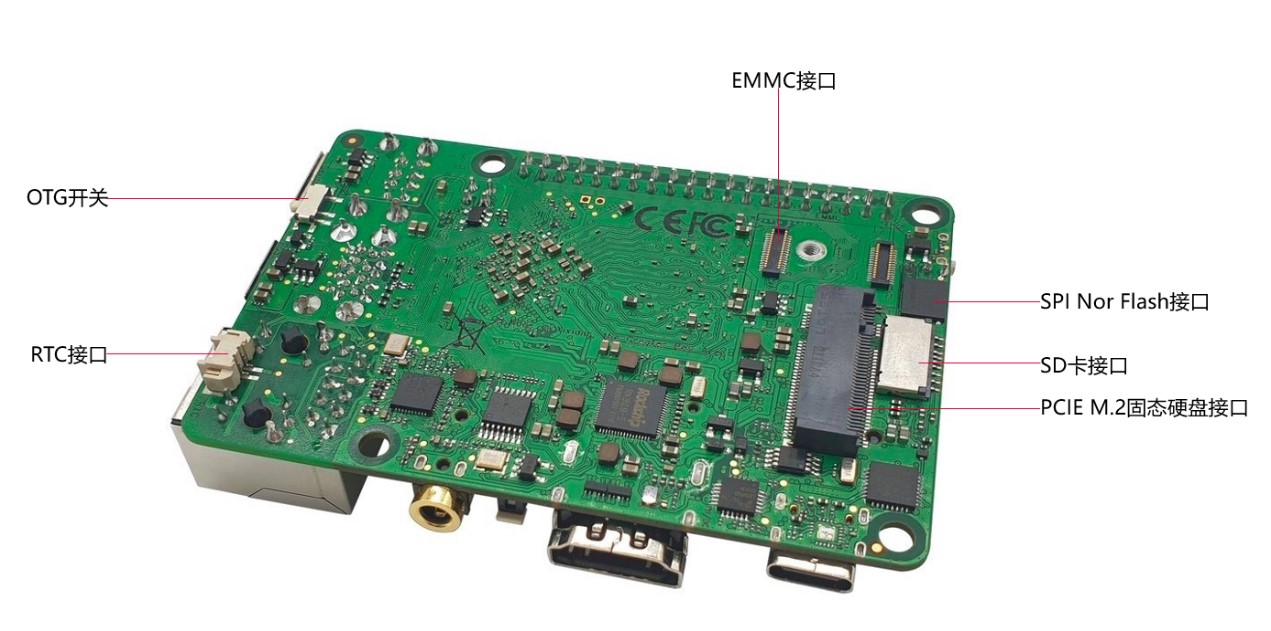

开发板详细接口见下图：

另外，还需要准备TF卡读卡器，用于在TF卡上烧录操作系统。

环境配置

1. 安装系统

1）下载系统镜像

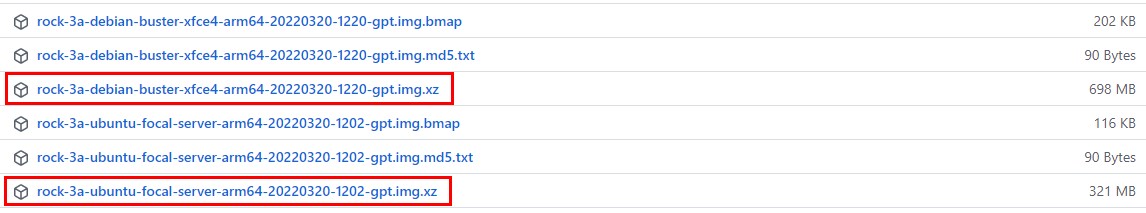

在github网站下载对应的镜像，镜像版本可以按需选择（本教程基于Ubuntu 20.04），下载的镜像需要是rock-3a开头并以gpt.img.xz结尾的文件。如果github下载较慢，也可以从这个OBS地址下载，目前我们建议下载0320版本，最新的版本在WIFI驱动上还有问题。

2）读写镜像

在ROCK 3A官网下载镜像读写工具balenaEtcher，将TF卡接到读卡器上，插入电脑，然后打开balenaEtcher，点击Flash from file选择刚刚下载的固件

3）烧录镜像

在Select target里选中读卡器所在的盘符，最后点击Flash进行烧录

4）启动开发板

烧录完成之后拔出TF卡，接到板子上（芯片面朝向主板），然后接通电源，开发板正常启动会亮两个灯：绿灯常亮，蓝灯闪烁

5）安装配件

• WIFI模组：先将天线固定到WIFI模组上，再将WIFI芯片插入主板正面的接口中（接口上印有173004），最后再固定好螺丝即可。

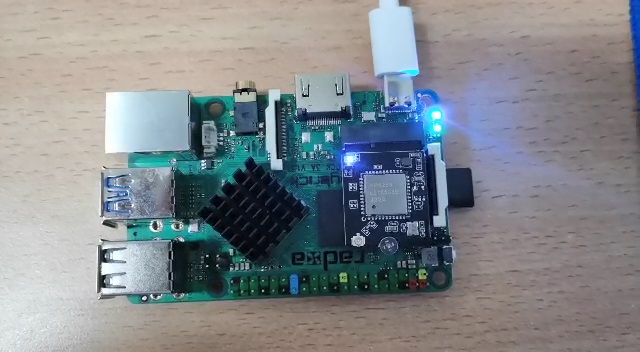

• 散热片：使用散热片可以辅助散热，撕开背部的薄膜将其贴在主板的芯片上：

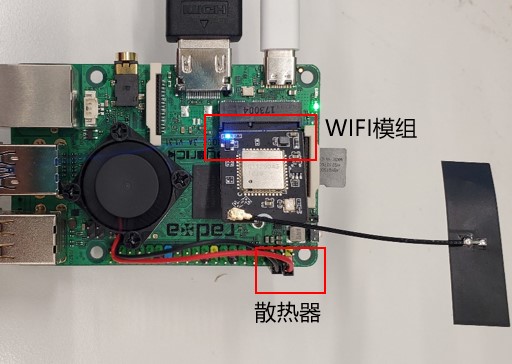

• 散热器：如果环境温度较高，可以将散热片换成散热器，撕开散热器背部的薄膜，将其贴在主板的芯片上，然后将风扇的电源线接入下方第二排针脚中，从右往左数，红线接入第二个针脚，黑线接入第三个针脚：

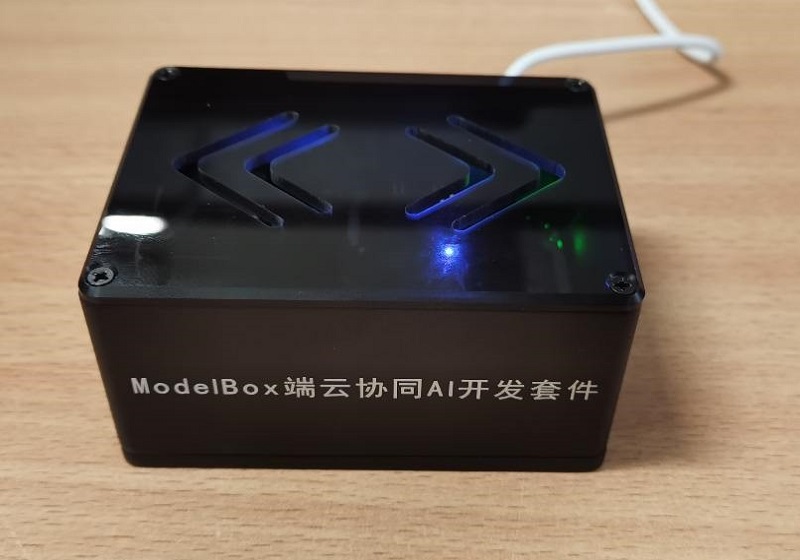

• 金属外壳：先卸下外壳底板，装上4颗金色螺丝；再将主板固定在底板上；最后根据各个接口在外壳上的开口位置，将底板+开发板装进外壳中




2. 配置网络

使用开发板进行ModelBox AI应用开发有两种方式，一是开发板连接显示器和键盘鼠标，安装Ubuntu桌面，直接在开发板上进行开发；二是使用远程连接工具（如VS Code中的Remote-SSH）从PC端登录开发板进行开发。这里我们推荐第二种方式，因为PC端可以使用功能更丰富、界面更友好的IDE。

PC连接开发板需要知道开发板的ip，但是开发板默认没有固定ip，此时有两种解决方案：

1. 动态ip方式

将PC和开发板都连接到同一无线路由器，然后PC登录到该无线路由器主页，通过终端列表查看开发板的ip（下图以华为无线路由器为例，红框中即为开发板ip）。这个ip是无线路由器动态分配给开发板的，下一次连接时可能会变化，需要重新查询。

2. 静态ip方式

我们开发了一款小工具：ModelBox PC Tool，其中有个功能是为开发板分配一个固定ip，使用方式如下：

1) 安装Python3.8.10

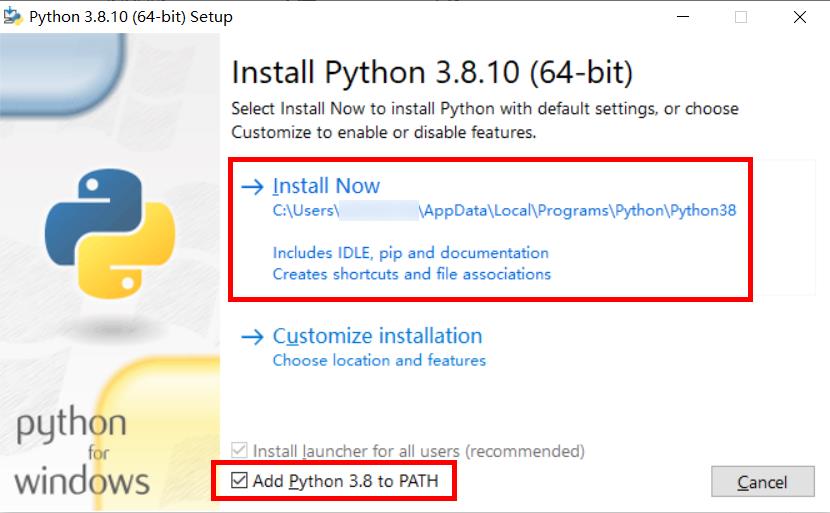

PC Tool的运行依赖Python3环境，请先下载Python3.8.10进行安装，注意安装第一步需要勾选“将Python3.8加到环境变量PATH中”：

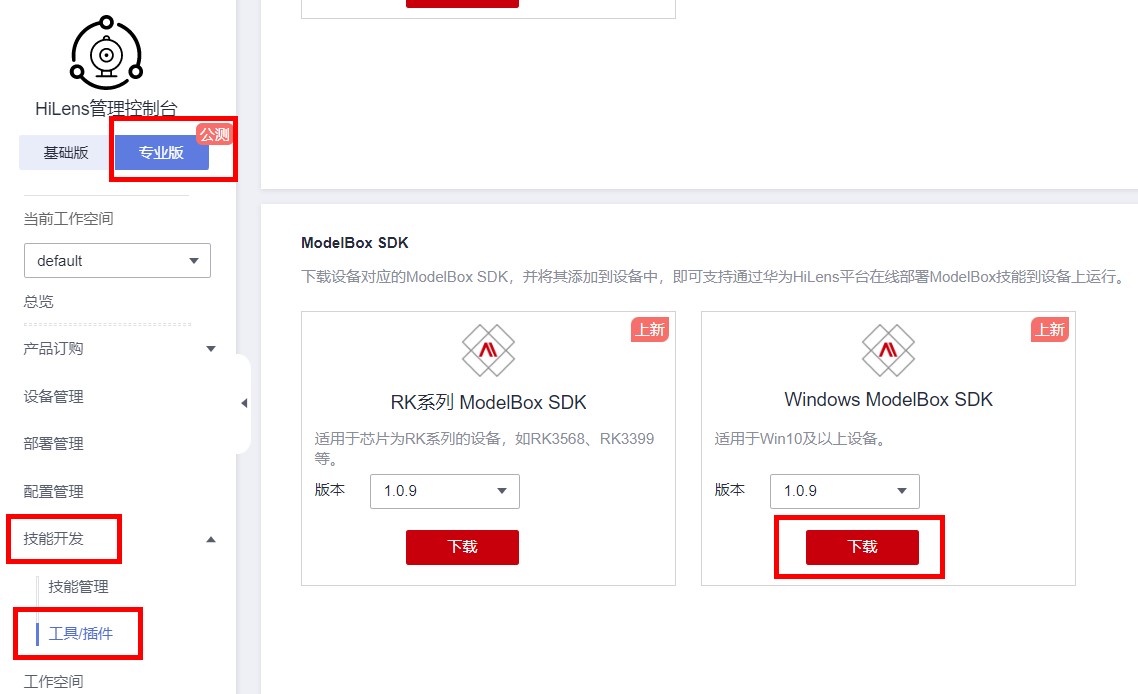

2) 在HiLens管理控制台专业版的技能开发-工具/插件板块下载Windows ModelBox SDK：

3) 解压SDK，使用管理员身份运行connect_wizard.exe（connect_wizard文件夹内）：

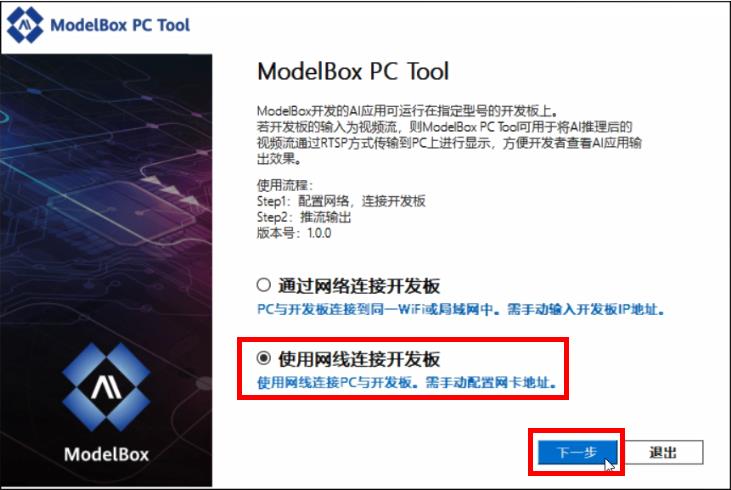

4) 在ModelBox PC Tool界面中选择“使用网线连接开发板”，点击“下一步”：

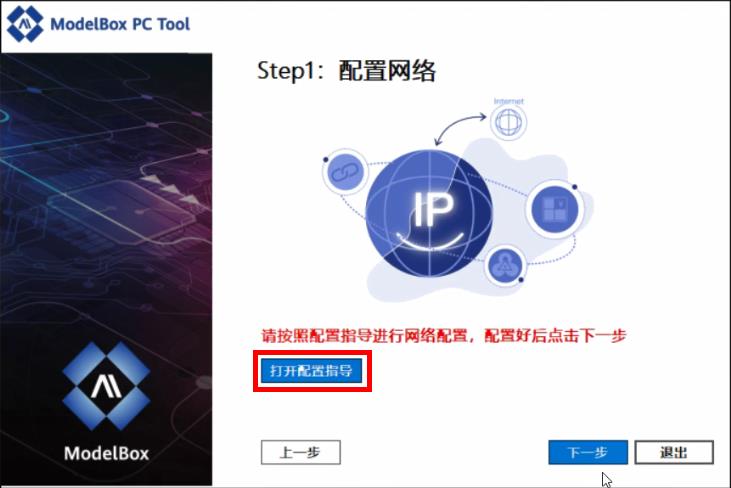

5) 在Step1界面中，点击“打开配置指导”：

6) 根据网络配置指导，对PC与开发板连接的以太网进行设置，将其ip设定为192.168.2.2：

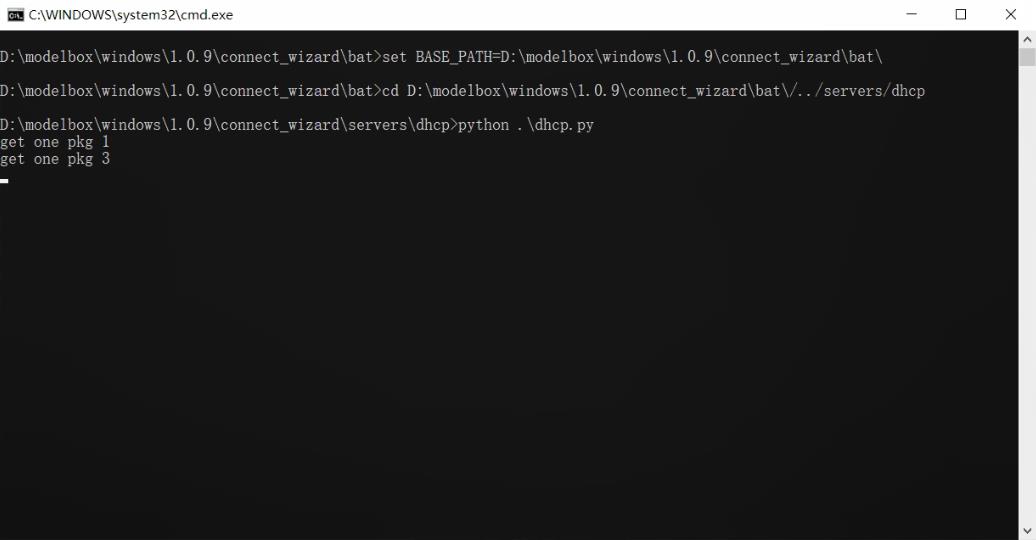

7) 回到ModelBox PC Tool界面，连续点击“下一步”，将弹出dhcp程序，自动为开发板分配固定ip：

8) 当ModelBox PC Tool界面跳转到step2时，表示开发板的有线网ip已经被修改为192.168.2.111，点击“最小化”将工具隐藏到任务栏：

9) 打开cmd，使用ping命令进行验证，如果可以ping通即表示开发板的静态ip已经分配成功，PC可以使用192.168.2.111ip连接开发板了：

C:\Users\███>ping 192.168.2.111

正在 Ping 192.168.2.111 具有 32 字节的数据:
来自 192.168.2.111 的回复: 字节=32 时间=1ms TTL=64
来自 192.168.2.111 的回复: 字节=32 时间=1ms TTL=64
来自 192.168.2.111 的回复: 字节=32 时间=1ms TTL=64
来自 192.168.2.111 的回复: 字节=32 时间=1ms TTL=64

192.168.2.111 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 1ms，最长 = 1ms，平均 = 1ms

C:\Users\███>

当然，此时只是实现了PC与开发板的有线连接，开发板自身连接公网还需要进行设置。

10) 使用SSH工具（如MobaXterm），通过192.168.2.111ip登录到开发板（默认用户名密码都是rock），使用nmcli命令连接WIFI：

查询可以连接的WIFI：

sudo nmcli device wifi list

连接某个WIFI：

sudo nmcli device wifi connect [WIFI名称] password [WIFI密码]

11) 为开发板分配的有线网固定ip可能会影响到无线网，因此还需要使用如下命令对路由表进行修改：

原始的路由表：

rock@rock-3a:~$ route
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         192.168.2.1     0.0.0.0         UG    203    0        0 eth0
default         192.168.1.1     0.0.0.0         UG    600    0        0 wlan0
link-local      0.0.0.0         255.255.0.0     U     304    0        0 wlan0
192.168.1.0     0.0.0.0         255.255.255.0   U     304    0        0 wlan0
192.168.1.0     0.0.0.0         255.255.255.0   U     600    0        0 wlan0
192.168.2.0     0.0.0.0         255.255.255.0   U     203    0        0 eth0
rock@rock-3a:~$

删除有线网关：

rock@rock-3a:~$ sudo route del default gw 192.168.2.1

修改后的路由表：

rock@rock-3a:~$ route
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         _gateway        0.0.0.0         UG    600    0        0 wlan0
link-local      0.0.0.0         255.255.0.0     U     304    0        0 wlan0
192.168.1.0     0.0.0.0         255.255.255.0   U     304    0        0 wlan0
192.168.1.0     0.0.0.0         255.255.255.0   U     600    0        0 wlan0
192.168.2.0     0.0.0.0         255.255.255.0   U     203    0        0 eth0
rock@rock-3a:~$

此时，开发板既可以通过有线与PC连接，又可以通过WIFI连接公网（有些系统还需要配置DNS），网络设置就完成了。

3. 安装Ubuntu桌面（可选）

登入系统，连接网络，更新软件列表：

sudo apt-get update

安装桌面：

sudo apt install ubuntu-mate-core
sudo apt install ubuntu-mate-desktop

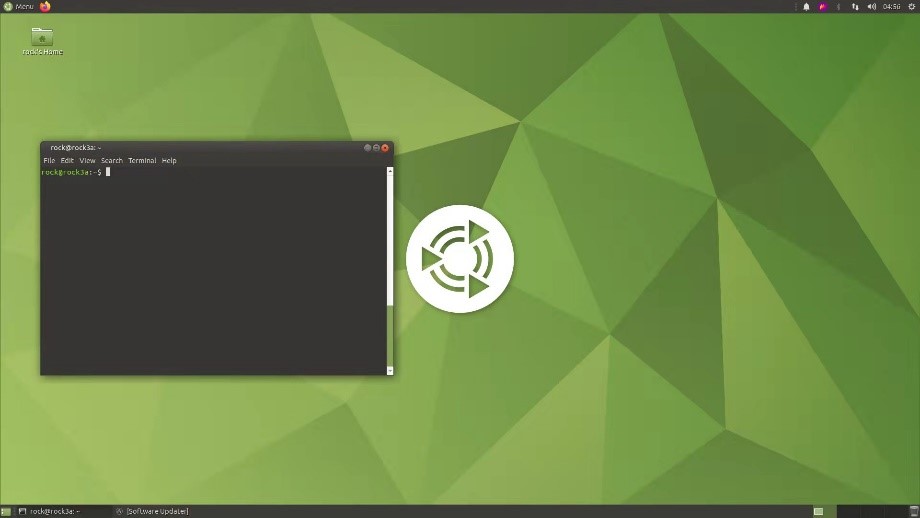

安装完成，然后重启，就有界面了：
