湖仓一体电商项目（十九）：业务实现之编写写入DWS层业务代码

Lansonli 发表于 2022/10/23 06:51:48 2022/10/23

【摘要】业务实现之编写写入DWS层业务代码DWS层主要是存放大宽表数据，此业务中主要是针对Kafka topic “KAFKA-DWD-BROWSE-LOG-TOPIC”中用户浏览商品日志数据关联HBase中“ODS_PRODUCT_CATEGORY”商品分类表与“ODS_PRODUCT_INFO”商品表维度数据获取浏览商品主题大宽表。Flink在读取Kafka 用户浏览商品数据与HBase中维度数...

业务实现之编写写入DWS层业务代码

DWS层主要是存放大宽表数据，此业务中主要是针对Kafka topic “KAFKA-DWD-BROWSE-LOG-TOPIC”中用户浏览商品日志数据关联HBase中“ODS_PRODUCT_CATEGORY”商品分类表与“ODS_PRODUCT_INFO”商品表维度数据获取浏览商品主题大宽表。

Flink在读取Kafka 用户浏览商品数据与HBase中维度数据进行关联时采用了Redis做缓存，这样可以加快处理数据的速度。获取用户主题宽表之后，将数据写入到Iceberg-DWS层中，另外将宽表数据结果写入到Kafka 中方便后期做实时统计分析。

一、代码编写

具体代码参照“ProduceBrowseLogToDWS.scala”，大体代码逻辑如下：

object ProduceBrowseLogToDWS {

  private val hbaseDimProductCategoryTbl: String = ConfigUtil.HBASE_DIM_PRODUCT_CATEGORY
  private val hbaseDimProductInfoTbl: String = ConfigUtil.HBASE_DIM_PRODUCT_INFO
  private val kafkaDwsBrowseLogWideTopic: String = ConfigUtil.KAFKA_DWS_BROWSE_LOG_WIDE_TOPIC
  private val kafkaBrokers: String = ConfigUtil.KAFKA_BROKERS

  def main(args: Array[String]): Unit = {
    //1.准备环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    val tblEnv: StreamTableEnvironment = StreamTableEnvironment.create(env)
    env.enableCheckpointing(5000)
    import org.apache.flink.streaming.api.scala._

    /**
      * 1.需要预先创建 Catalog
      * 创建Catalog,创建表需要在Hive中提前创建好，不在代码中创建，因为在Flink中创建iceberg表不支持create table if not exists ...语法
      */
    tblEnv.executeSql(
      """
        |create catalog hadoop_iceberg with (
        | 'type'='iceberg',
        | 'catalog-type'='hadoop',
        | 'warehouse'='hdfs://mycluster/lakehousedata'
        |)
      """.stripMargin)

    /**
      * 2.创建 Kafka Connector,连接消费Kafka dwd中数据
      *  {
      *   "browseProductCode": "BviQsxHtxC",
      *   "browseProductTpCode": "282",
      *   "userIp": "5.189.85.33",
      *   "obtainPoints": "38",
      *   "userId": "uid250775",
      *   "frontProductUrl": "https:///swdOX/ruh",
      *   "kafka_dwd_topic": "KAFKA-DWD-BROWSE-LOG-TOPIC",
      *   "logTime": "1647067452241",
      *   "browseProductUrl": "https:///57/zB4oF"
      *  }
      */
    tblEnv.executeSql(
      """
        |create table kafka_dwd_browse_log_tbl (
        |   logTime string,
        |   userId string,
        |   userIp string,
        |   frontProductUrl string,
        |   browseProductUrl string,
        |   browseProductTpCode string,
        |   browseProductCode string,
        |   obtainPoints string
        |) with (
        | 'connector' = 'kafka',
        | 'topic' = 'KAFKA-DWD-BROWSE-LOG-TOPIC',
        | 'properties.bootstrap.servers'='node1:9092,node2:9092,node3:9092',
        | 'scan.startup.mode'='earliest-offset', --也可以指定 earliest-offset 、latest-offset
        | 'properties.group.id' = 'my-group-id',
        | 'format' = 'json'
        |)
      """.stripMargin)

    val browseLogTbl:Table = tblEnv.sqlQuery(
      """
        | select logTime,userId,userIp,frontProductUrl,browseProductUrl,browseProductTpCode,browseProductCode,obtainPoints from kafka_dwd_browse_log_tbl
      """.stripMargin)


    //3.将Row 类型数据转换成对象类型操作,方便与维度数据进行关联
    val browseLogDS: DataStream[BrowseLog] = tblEnv.toAppendStream[Row](browseLogTbl).map(row=>{
      val logTime: String = row.getField(0).toString//浏览日志时间
      val userId: String = row.getField(1).toString//用户编号
      val userIp: String = row.getField(2).toString//浏览IP地址
      val frontProductUrl: String = row.getField(3).toString//跳转前URL地址，有为null，有的不为null
      val browseProductUrl: String = row.getField(4).toString//浏览商品URL
      val browseProductTpCode: String = row.getField(5).toString//浏览商品二级分类
      val browseProductCode: String = row.getField(6).toString//浏览商品编号
      val obtainPointsstring: String = row.getField(7).toString//浏览商品所获积分
      BrowseLog(logTime,userId,userIp,frontProductUrl,browseProductUrl,browseProductTpCode,browseProductCode,obtainPointsstring)
    })

    //4.设置Sink 到Kafka 数据输出到侧输出流标记
    val kafkaDataTag = new OutputTag[JSONObject]("kafka_data")

    //5.连接phoenix 库查询HBase数据组织Browse宽表
    val browseLogWideInfoDS: DataStream[BrowseLogWideInfo] = browseLogDS.process(new ProcessFunction[BrowseLog,BrowseLogWideInfo] {

      var conn: Connection = _
      var pst: PreparedStatement = _
      var rs: ResultSet = _

      //创建Phoenix 连接
      override def open(parameters: Configuration): Unit = {
        //连接Phoenix
        println(s"连接Phoenix ... ...")
        conn = DriverManager.getConnection(ConfigUtil.PHOENIX_URL)
      }

      override def processElement(browseLog: BrowseLog, context: ProcessFunction[BrowseLog, BrowseLogWideInfo]#Context, collector: Collector[BrowseLogWideInfo]): Unit ={
        //最终返回的json 对象
        val jsonObj = new JSONObject()
        jsonObj.put("log_time", browseLog.logTime)
        jsonObj.put("user_id", browseLog.userId)
        jsonObj.put("user_ip", browseLog.userIp)
        jsonObj.put("front_product_url", browseLog.frontProductUrl)
        jsonObj.put("browse_product_url", browseLog.browseProductUrl)
        jsonObj.put("browse_product_tpcode", browseLog.browseProductTpCode) //商品类型id
        jsonObj.put("browse_product_code", browseLog.browseProductCode)//商品id
        jsonObj.put("obtain_points", browseLog.obtainPoints)


        //根据浏览商品类型id : browse_product_tpcode 从Redis缓存中读取 DIM_PRODUCT_CATEGORY - 商品类别表
        val productCategoryRedisCacheInfo: String = MyRedisUtil.getInfoFromRedisCache(hbaseDimProductCategoryTbl, browseLog.browseProductTpCode)

        //根据浏览商品id : browse_product_code 从Redis缓存中读取 DIM_PRODUCT_INFO - 商品基本信息表
        val productInfoRedisCacheInfo: String = MyRedisUtil.getInfoFromRedisCache(hbaseDimProductInfoTbl, browseLog.browseProductCode)

        //商品种类数据如果 Redis 缓存中没有则读取phoenix获取，有则直接从缓存中获取
        if (MyStringUtil.isEmpty(productCategoryRedisCacheInfo)) {
          //说明缓存中没有数据，从phoenix中查询
          println("连接Phoenix查询  DIM_PRODUCT_CATEGORY - 商品类别表 维度数据")
          val sql =
            s"""
               |SELECT
               | b.id as first_category_id,
               | b.name AS first_category_name,
               | a.id as second_category_id,
               | a.name AS second_category_name
               |FROM DIM_PRODUCT_CATEGORY a JOIN DIM_PRODUCT_CATEGORY b ON a.p_id = b.id where a.id = '${browseLog.browseProductTpCode}'
            """.stripMargin

          println("phoenix 执行SQL 如下： "+sql)
          pst = conn.prepareStatement(sql)
          rs = pst.executeQuery()

          //准备 向Redis 中写入 DIM_PRODUCT_CATEGORY - 商品类别表 的json对象
          val dimProductCategroyRedisJsonObj = new JSONObject()
          while (rs.next()) {
            dimProductCategroyRedisJsonObj.put("first_category_id", rs.getString("first_category_id"))
            dimProductCategroyRedisJsonObj.put("first_category_name", rs.getString("first_category_name"))
            dimProductCategroyRedisJsonObj.put("second_category_id", rs.getString("second_category_id"))
            dimProductCategroyRedisJsonObj.put("second_category_name", rs.getString("second_category_name"))

            //将商品种类信息存入Redis缓存，向Redis中设置数据缓存
            MyRedisUtil.setRedisDimCache(hbaseDimProductCategoryTbl, browseLog.browseProductTpCode, dimProductCategroyRedisJsonObj.toString)

            //将json 加入到总返回结果的Json中
            CommonUtil.AddAttributeToJson(jsonObj, dimProductCategroyRedisJsonObj)
          }

        }else{
          //Redis中查询到了数据，从redis 中获取 json 信息设置在最终结果中
          println("DIM_PRODUCT_CATEGORY - 商品类别表  从Redis中获取到缓存处理")
          CommonUtil.AddAttributeToJson(jsonObj, JSON.parseObject(productCategoryRedisCacheInfo))

        }

        //商品信息数据如果 Redis 缓存中没有则读取phoenix获取，有则直接从缓存中获取
        if (MyStringUtil.isEmpty(productInfoRedisCacheInfo)) {
          //说明缓存中没有数据，从phoenix中查询
          println("连接Phoenix查询  DIM_PRODUCT_INFO - 商品基本信息表 维度数据")
          val sql =
            s"""
               |SELECT
               | product_id,
               | product_name
               |FROM DIM_PRODUCT_INFO where product_id = '${browseLog.browseProductCode}'
            """.stripMargin

          println("phoenix 执行SQL 如下： "+sql)
          pst = conn.prepareStatement(sql)
          rs = pst.executeQuery()

          //准备 向Redis 中写入 DIM_PRODUCT_INFO - 商品基本信息表 的json对象
          val dimProductInfoRedisJsonObj = new JSONObject()
          while (rs.next()) {
            dimProductInfoRedisJsonObj.put("product_id", rs.getString("product_id"))
            dimProductInfoRedisJsonObj.put("product_name", rs.getString("product_name"))

            //将商品种类信息存入Redis缓存，向Redis中设置数据缓存
            MyRedisUtil.setRedisDimCache(hbaseDimProductInfoTbl, browseLog.browseProductCode, dimProductInfoRedisJsonObj.toString)

            //将json 加入到总返回结果的Json中
            CommonUtil.AddAttributeToJson(jsonObj, dimProductInfoRedisJsonObj)
          }

        }else{
          //Redis中查询到了数据，从redis 中获取 json 信息设置在最终结果中
          println("DIM_PRODUCT_INFO - 商品基本信息表  从Redis中获取到缓存处理")
          CommonUtil.AddAttributeToJson(jsonObj, JSON.parseObject(productInfoRedisCacheInfo))
        }

        //准备向Kafka 中存储的数据json 对象
        context.output(kafkaDataTag,jsonObj)

        //最终返回 jsonObj,此时jsonObj包含了所有json 信息
        /**
          *  {
          *   "first_category_id": "30",
          *   "user_ip": "195.134.35.113",
          *   "obtain_points": "0",
          *   "product_name": "扭扭车",
          *   "log_time": "2022-03-17 16:22:09",
          *   "browse_product_tpcode": "30000",
          *   "front_product_url": "https://0BZ/7N/qVIap",
          *   "first_category_name": "玩具乐器",
          *   "user_id": "uid786601",
          *   "browse_product_code": "xA4cfipkdl",
          *   "product_id": "xA4cfipkdl",
          *   "second_category_id": "30000",
          *   "browse_product_url": "https://DU6S2wiT/n/l3E",
          *   "second_category_name": "童车童床"
          *  }
          */
        collector.collect(BrowseLogWideInfo(jsonObj.getString("log_time").split(" ")(0),jsonObj.getString("user_id"),jsonObj.getString("user_ip"),
          jsonObj.getString("product_name"),jsonObj.getString("front_product_url"),jsonObj.getString("browse_product_url"),jsonObj.getString("first_category_name"),
          jsonObj.getString("second_category_name"),jsonObj.getString("obtain_points")))

      }

      override def close(): Unit = {
        rs.close()
        pst.close()
        conn.close()
      }
    })

    /**
      * 6.将清洗完的数据存入Iceberg 表中
      * 将宽表转换成表存储在 iceberg - DWS 层 DWS_BROWSE_INFO ,
      */
    val table: Table = tblEnv.fromDataStream(browseLogWideInfoDS)
    tblEnv.executeSql(
      s"""
         |insert into hadoop_iceberg.icebergdb.DWS_BROWSE_INFO
         |select
         | log_time,
         | user_id,
         | user_ip,
         | product_name,
         | front_product_url,
         | browse_product_url,
         | first_category_name,
         | second_category_name,
         | obtain_points
         | from ${table}
      """.stripMargin)


    //7.同时将结果存储在Kafka  KAFKA-DWS-BROWSE-LOG-WIDE-TOPIC topic中
    /**
      * 将以上数据写入到Kafka 各自DWD 层topic中，这里不再使用SQL方式，而是直接使用DataStream代码方式 Sink 到各自的DWD层代码中
      */
    val props = new Properties()
    props.setProperty("bootstrap.servers",kafkaBrokers)

    browseLogWideInfoDS.getSideOutput(kafkaDataTag).addSink(new FlinkKafkaProducer[JSONObject](kafkaDwsBrowseLogWideTopic,new KafkaSerializationSchema[JSONObject] {
      override def serialize(jsonObj: JSONObject, timestamp: java.lang.Long): ProducerRecord[Array[Byte], Array[Byte]] = {
        new ProducerRecord[Array[Byte], Array[Byte]](kafkaDwsBrowseLogWideTopic,null,jsonObj.toString.getBytes())
      }
    },props,FlinkKafkaProducer.Semantic.AT_LEAST_ONCE))

    env.execute()
  }
}

二、创建Iceberg-DWS层表

代码在执行之前需要在Hive中预先创建对应的Iceberg表，创建Icebreg表方式如下：

1、在Hive中添加Iceberg表格式需要的包

启动HDFS集群，node1启动Hive metastore服务，在Hive客户端启动Hive添加Iceberg依赖包：

#node1节点启动Hive metastore服务
[root@node1 ~]# hive --service metastore &

#在hive客户端node3节点加载两个jar包
add jar /software/hive-3.1.2/lib/iceberg-hive-runtime-0.12.1.jar;
add jar /software/hive-3.1.2/lib/libfb303-0.9.3.jar;

2、创建Iceberg表

这里创建Iceberg-DWS表有“DWS_BROWSE_INFO”,创建语句如下：

CREATE TABLE DWS_BROWSE_INFO (
log_time string,
user_id string,
user_ip string,
product_name string,
front_product_url string,
browse_product_url string,
first_category_name string,
second_category_name string,
obtain_points string
)STORED BY 'org.apache.iceberg.mr.hive.HiveIcebergStorageHandler'
LOCATION 'hdfs://mycluster/lakehousedata/icebergdb/DWS_BROWSE_INFO/'
TBLPROPERTIES ('iceberg.catalog'='location_based_table',
'write.metadata.delete-after-commit.enabled'= 'true',
'write.metadata.previous-versions-max' = '3'
);

三、代码测试

以上代码编写完成后，代码执行测试步骤如下：

1、在Kafka中创建对应的topic

#在Kafka 中创建 KAFKA-DWS-BROWSE-LOG-WIDE-TOPIC topic
./kafka-topics.sh --zookeeper node3:2181,node4:2181,node5:2181 --create --topic KAFKA-DWS-BROWSE-LOG-WIDE-TOPIC --partitions 3 --replication-factor 3

#监控以上topic数据
[root@node1 bin]# ./kafka-console-consumer.sh --bootstrap-server node1:9092,node2:9092,node3:9092 --topic KAFKA-DWS-BROWSE-LOG-WIDE-TOPIC

2、将代码中消费Kafka数据改成从头开始消费

代码中Kafka Connector中属性“scan.startup.mode”设置为“earliest-offset”，从头开始消费数据。

这里也可以不设置从头开始消费Kafka数据，而是直接启动向日志采集接口模拟生产日志代码“RTMockUserLogData.java”，需要启动日志采集接口及Flume。

3、执行代码，查看对应结果

以上代码执行后在，在对应的Kafka “KAFKA-DWS-BROWSE-LOG-WIDE-TOPIC” topic中都有对应的数据。在Iceberg-DWS层中对应的表中也有数据。

Kafka中结果如下：

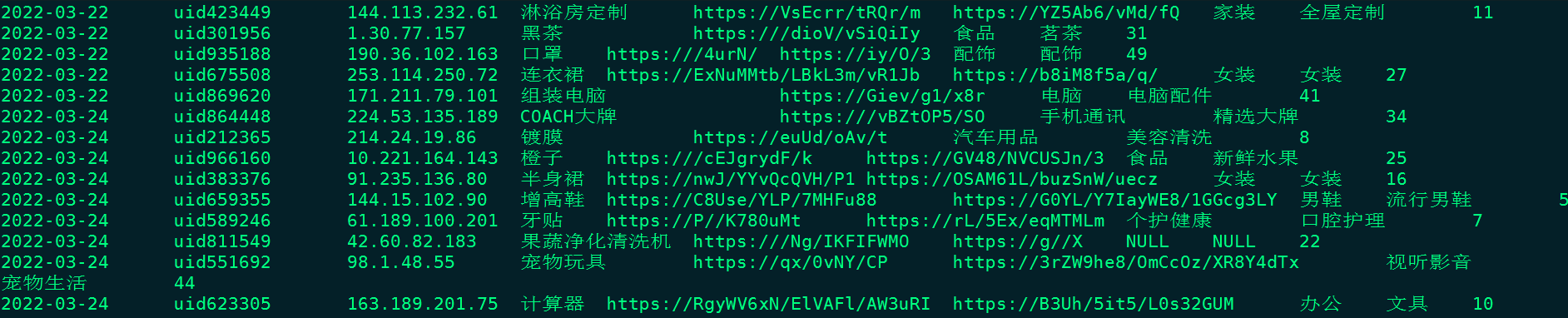

Iceberg-DWD层表”DWS_BROWSE_INFO”中的数据如下：
