sim3相较于se3的好处
0. 前言
最近一直在啃SLAM优化方面的相关知识,发现以前对于se3与sim3之间的理解不太深入,这里专门开一篇文章来整理这两者之间的区别。
相似变换sim(3),尺度s与R相乘,而不是t。ORB-SLAM2中使用sim3的主要原因是考虑到单目尺度漂移,这个在第一版系统的论文中的VII。 LOOP CLOSING的Compute the Simlilarity Transformation部分有提到。
只有在单目输入的时候,闭环的部分才回使用sim3;其实在双目和RGBD输入的时候虽然也用到了但是其尺度因子被强制设置为1了。
1. 单目尺度漂移
单目SLAM的尺度漂移,简单来说就是单目获得的单张图片无法知道拍摄物体到相机的距离,必须通过对极几何求的两张图片的位姿,然后三角化出来尺度信息。而这些都依赖的是两帧图像之间的逆深度求解。
-
任选两张图(设为第0帧和第1帧),先提取关键点并匹配,再根据对极几何求本质矩阵E,再从E中恢复R,t。这个在单目VO里属于初始化的部分,其中得到的t是个单位向量,因为任意缩放t,极线约束都成立。你可以对t进行任意缩放。缩放完后,设第0帧的位置为相机坐标系原点,则第1帧的位置就可以由R, t得到。虽然这个t不是真值,但是可以固定下来。然后根据两帧的位置,可以对图像帧0和1中匹配的三维点进行三角化。(多点获取本质矩阵;恢复R,t;并根据R,t三角化计算出伪深度; )。
-
对之后的图像帧,就不再是利用对极几何求R,t了。依旧是先提取关键点再匹配哈, 但是这次匹配的上一帧的特征中,有些是已经被三角化过的,因此可以像之前答主说的用运动模型加BA求该图像帧与上一帧的位置关系,也可以用PnP求R,t。求出来R,t之后,再三角化该帧与上一帧的没被三角化过的匹配点。
我们可以发现在尺度漂移就是出现在第二步。因为对于新的图像帧,都是先计算其R,t,再利用该R,t三角化与之前图像帧匹配的点。问题就是,如果第一步算的R,t有误差,那么第二步三角化的三维点的深度就存在误差,也就是说其深度会存在一个缩放。对于新来的每一帧,都会有这样的问题。
2. SE3与SIM3对比

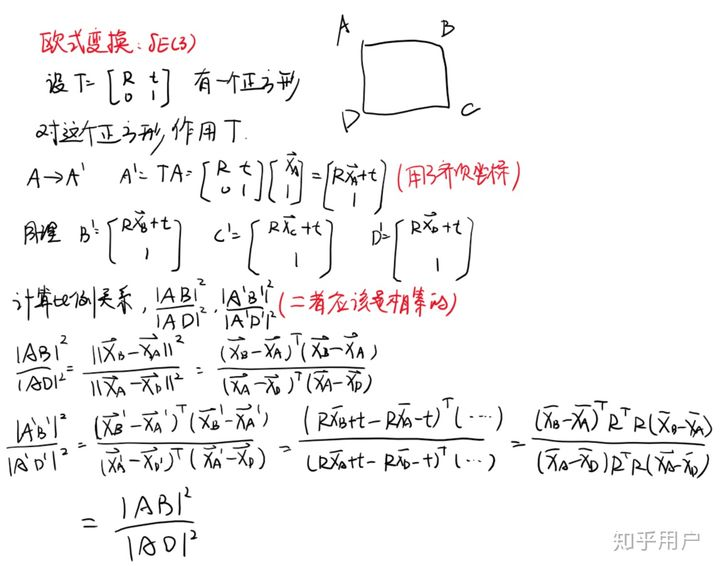

首先是欧式变换:

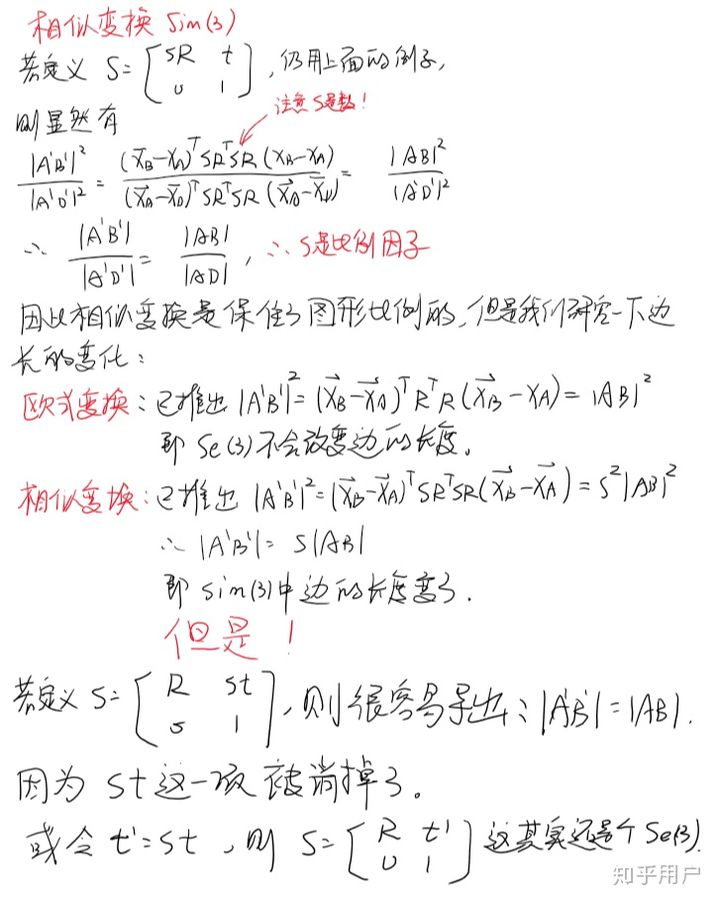

然后是相似变换(推导过程同上,故省略):
最后说两句,相似变换其实就只是个简单的数学变换而已,所以想思考为什么的时候,应该从数学上来思考才能获得更严谨的论证。相似变换的特点是改变原本物体的尺度比例(保形状),所以这个S就是要乘在R上,如果在t上,那只是对改变物体的平移量,并不改变形状的尺度比例,上面两个图已经说得很清楚了。这样我们可以发现通过逆深度的缩放将会被考虑在内。
…详情请参照古月居
