前言

LIO-SAM的全称是:Tightly-coupled Lidar Inertial Odometry via Smoothing and Mapping

从全称上可以看出,该算法是一个紧耦合的雷达惯导里程计(Tightly-coupled Lidar Inertial Odometry),借助的手段就是利用GT-SAM库中的方法。

LIO-SAM 提出了一个利用GT-SAM的紧耦合激光雷达惯导里程计的框架。
实现了高精度、实时的移动机器人的轨迹估计和建图。

本篇博客重点解读LIO-SAM框架下IMU预积分功能数据初始化代码部分

LIO-SAM 的代码主要在其主目录内的src文件夹下的四个cpp文件,分别是:

  • featureExtraction.cpp
  • imageProjection.cpp
  • imuPreintegration.cpp
  • mapOptmization.cpp
    每个cpp文件是一个独立的ROS节点,对应着下图的四个模块
    在这里插入图片描述
    lio-sam的所有文件即对应功能在下面做了如下总结:
lio-sam:.
│  CMakeLists.txt   #项目工程配置文件,可以知道作者用了哪些第三方库及cpp生成了什么执行文件
│  LICENSE  		#软件版权
│  package.xml      #ROS包配置文件
│  README.md		#项目工程说明文件:文件构成、依赖、运行等
│
├─config
│  │  params.yaml  #参数文件
│  │
│  └─doc   #存储效果图、流程图、论文等
│      │
│      └─kitti2bag  #将kitti数据集转换成bag格式
│              kitti2bag.py
│              README.md
│
├─include
│      utility.h  #参数服务器类,初始化参数;各类公用函数
│
├─launch
│  │  run.launch #总运行launch文件
│  │
│  └─include  #分模块运行文件
│      │  module_loam.launch
│      │  module_navsat.launch
│      │  module_robot_state_publisher.launch
│      │  module_rviz.launch
│      │
│      ├─config #存储rviz参数文件和机器人坐标系参数
│      │      rviz.rviz
│      │      robot.urdf.xacro
│
├─msg
│      cloud_info.msg #自定义ROS数据格式
│
├─src #源文件
│      featureExtraction.cpp #提取雷达线面特征,发布雷达点云
│      imageProjection.cpp   #订阅提取的雷达点云、IMU数据和IMU里程计数据,对雷达做畸变矫正,进行雷达前端里程计位姿粗估计的发布(以IMU频率)
│      imuPreintegration.cpp #IMU预积分,订阅雷达里程计和IMU数据,估计IMU偏置,进行雷达里程计、IMU预积分因子的图优化,输出IMU里程计。
│      mapOptmization.cpp    #订阅雷达前端信息、GPS信息,进行点云配准,进行雷达里程计、全局GPS、回环检测因子的图优化。
│
└─srv
        save_map.srv

本篇主要解读 IMU预积分部分代码,也就是

 imuPreintegration.cpp #IMU预积分,订阅雷达里程计和IMU数据,估计IMU偏置,进行雷达里程计、IMU预积分因子的图优化,输出IMU里程计。

代码解读

int main(int argc, char** argv)
{
    ros::init(argc, argv, "roboat_loam");

    IMUPreintegration ImuP;//IMUPreintegration 类的实例

    TransformFusion TF;//TransformFusion 类的实例

    ROS_INFO("\033[1;32m----> IMU Preintegration Started.\033[0m");//打印消息

    ros::MultiThreadedSpinner spinner(4);//开四个线程 通过并发的方式使得速度得到提升
    spinner.spin();//程序执行到这个地方 则等待 topic 回调函数执行

    return 0;
}

main函数部分很简洁,功能主要完成部分都在定义的两个类中进行。
在main函数中进行

  • 节点初始化
  • IMUPreintegration 类的实例
  • TransformFusion 类的实例
  • 打印消息
  • 开四个线程 通过并发的方式使得速度得到提升
  • 等待 topic 回调函数执行

之后则看 IMUPreintegration 这个类,先看构造函数部分

在里面首先进行了 订阅imu信息

subImu      = nh.subscribe<sensor_msgs::Imu>  (imuTopic,2000, &IMUPreintegration::imuHandler,this, ros::TransportHints().tcpNoDelay());

imuTopic 为 imu_correct, imu原始数据,这个imuTopic是从参数服务器读取的,具体的配置在prams.yaml中
在这里插入图片描述
如果你的imu的topic和默认的不一致则需要修改

然后可以看其具体的回调函数 imuHandler

 void imuHandler(const sensor_msgs::Imu::ConstPtr& imu_raw)
    {
        std::lock_guard<std::mutex> lock(mtx);
        //首先把imu的状态做一个简单的转换
        sensor_msgs::Imu thisImu = imuConverter(*imu_raw);
        // 注意这里有两个imu队列,作用不相同,一个用来执行预积分和位姿变换的优化,一个用来更新最新imu状态
        imuQueOpt.push_back(thisImu);
        imuQueImu.push_back(thisImu);
        // 如果没有发生过优化 则 return
        if (doneFirstOpt == false)
            return;
  • 回调函数先把imu的状态做一个简单的转换,转到lidar坐标系 下
  • 将转换后的imu数据存入两个队列中,注意这里有两个imu队列,作用不相同,一个用来执行预积分和位姿变换的优化,一个用来更新最新imu状态
  • 如果没有发生过优化 则 retur
    doneFirstOpt这个标志位,在接受到帧间里程计信息后,则至为true

imuConverter函数在utility.h文件中

    sensor_msgs::Imu imuConverter(const sensor_msgs::Imu& imu_in)
    {
        sensor_msgs::Imu imu_out = imu_in;
        // rotate acceleration  //进行加速度坐标旋转
        Eigen::Vector3d acc(imu_in.linear_acceleration.x, imu_in.linear_acceleration.y, imu_in.linear_acceleration.z);
        acc = extRot * acc;
        imu_out.linear_acceleration.x = acc.x();
        imu_out.linear_acceleration.y = acc.y();
        imu_out.linear_acceleration.z = acc.z();
        // rotate gyroscope  // 进行陀螺仪坐标旋转
        Eigen::Vector3d gyr(imu_in.angular_velocity.x, imu_in.angular_velocity.y, imu_in.angular_velocity.z);
        gyr = extRot * gyr;
        imu_out.angular_velocity.x = gyr.x();
        imu_out.angular_velocity.y = gyr.y();
        imu_out.angular_velocity.z = gyr.z();
        // rotate roll pitch yaw // 进行姿态角坐标旋转
        Eigen::Quaterniond q_from(imu_in.orientation.w, imu_in.orientation.x, imu_in.orientation.y, imu_in.orientation.z);
        Eigen::Quaterniond q_final = q_from * extQRPY;
        imu_out.orientation.x = q_final.x();
        imu_out.orientation.y = q_final.y();
        imu_out.orientation.z = q_final.z();
        imu_out.orientation.w = q_final.w();

        //检测姿态数据是否正常
        if (sqrt(q_final.x()*q_final.x() + q_final.y()*q_final.y() + q_final.z()*q_final.z() + q_final.w()*q_final.w()) < 0.1)
        {
            ROS_ERROR("Invalid quaternion, please use a 9-axis IMU!");
            ros::shutdown();
        }

        return imu_out;//返回变换后的imu数据
    }
};
  • 进行加速度坐标旋转
  • 进行陀螺仪坐标旋转
  • 进行姿态角坐标旋转
  • 检测姿态数据是否正常
  • 返回变换后的imu数据

在进行加速度和陀螺仪变换的时候,使用的是extRot,该参数的根源来源于prams.yaml
在这里插入图片描述

进行姿态角坐标旋转,使用的是extQRPY,该参数的根源来源于prams.yaml
在这里插入图片描述
所有终于明白为什么在配置文件中有两个外参了!

imuHandler这个回调函数,先看到这部分,后面的之后再看,需要回到上面的IMUPreintegration的构造函数,看订阅到帧间里程计信息做了哪些事情。

        subOdometry = nh.subscribe<nav_msgs::Odometry>("lio_sam/mapping/odometry_incremental", 5,    &IMUPreintegration::odometryHandler, this, ros::TransportHints().tcpNoDelay());

订阅雷达里程计信息
lio_sam/mapping/odometry_incremental 是mapOptmization发出的
odometryHandler回调函数,走起

        double currentCorrectionTime = ROS_TIME(odomMsg);

通过ROS_TIME函数把消息中的时间戳取了出来

        if (imuQueOpt.empty())
            return;

保证imu队列中有数据

        float p_x = odomMsg->pose.pose.position.x;
        float p_y = odomMsg->pose.pose.position.y;
        float p_z = odomMsg->pose.pose.position.z;
        float r_x = odomMsg->pose.pose.orientation.x;
        float r_y = odomMsg->pose.pose.orientation.y;
        float r_z = odomMsg->pose.pose.orientation.z;
        float r_w = odomMsg->pose.pose.orientation.w;

通过里程计话题获得位置信息 四元数 获得雷达里程计位姿

bool degenerate = (int)odomMsg->pose.covariance[0] == 1 ? true : false;

该位姿是否出现退化 pose.covariance[0] 为1 则 雷达里程计有退化风险,该帧位姿精度有一定程序下降

gtsam::Pose3 lidarPose = gtsam::Pose3(gtsam::Rot3::Quaternion(r_w, r_x, r_y, r_z), gtsam::Point3(p_x, p_y, p_z));

把位姿转成 gtsam的格式

进入系统的初始化,下面部分仅执行一次

resetOptimization();

在函数内部 初始化gtsam的一些量

            while (!imuQueOpt.empty())
            {
                if (ROS_TIME(&imuQueOpt.front()) < currentCorrectionTime - delta_t)
                {
                    lastImuT_opt = ROS_TIME(&imuQueOpt.front());
                    imuQueOpt.pop_front();
                }
                else
                    break;
            }

将这个雷达里程计之前的imu信息全部扔掉
整个LIO-SAM中作者对时间同步这块的思想都是这样的
保证imu与odometry消息时间同步 因为imu是高频数据所以这是必要的

 prevPose_ = lidarPose.compose(lidar2Imu);

将lidar的位姿移到imu坐标系下
lidar2Imu 是lidar到imu的外参
compose是gtsam的一个功能函数

VIO和LIO的框架都在在IMU坐标系下进行的

            gtsam::PriorFactor<gtsam::Pose3> priorPose(X(0), prevPose_, priorPoseNoise);
            graphFactors.add(priorPose);

设置其初始位姿和置信度
约束加入到因子中

gtsam::PriorFactor 模块涉及到的变量结点

  • gtsam::Pose3 表示六自由度位姿
  • gtsam::Vector3 表示三自由度速度
  • gtsam::imuBias::ConstantBias 表示IMU零偏

以上也是预积分模型中涉及到的三种状态变量

gtsam::PriorFactor<T>先验因子,表示对某个状态量T的一个先验估计,约束某个状态变量的状态不会离该先验值过远。

其中的X(0)的,初始定义如下。 事先的符号
在这里插入图片描述
priorPoseNoise 是先验位姿的噪声
该值为

priorPoseNoise  = gtsam::noiseModel::Diagonal::Sigmas((gtsam::Vector(6) << 1e-2, 1e-2, 1e-2, 1e-2, 1e-2, 1e-2).finished()); // rad,rad,rad,m, m, m

初始 位姿 置信度 设置 比较高 后面构成协方差矩阵 值越小 表示 置信度越高

            prevVel_ = gtsam::Vector3(0, 0, 0);
            gtsam::PriorFactor<gtsam::Vector3> priorVel(V(0), prevVel_, priorVelNoise);
            graphFactors.add(priorVel);

和上面位姿基本一样
初始化速度,这里直接赋 0 了
将速度约束加到因子图中
其中priorVelNoise 速度的噪声是

priorVelNoise   = gtsam::noiseModel::Isotropic::Sigma(3, 1e4); // m/s

初始化速度 置信度 设置 差些 因为速度一开始设置的是0,不知道是多少

            prevBias_ = gtsam::imuBias::ConstantBias();
            gtsam::PriorFactor<gtsam::imuBias::ConstantBias> priorBias(B(0), prevBias_, priorBiasNoise);
            graphFactors.add(priorBias);

初始化IMU 零偏 ,将零偏约束加到因子图中

gtsam::imuBias::ConstantBias()是gtsam做好的一个imu零偏,其中都是0,
所以对应bias的噪声置信度也要设置的高些

priorBiasNoise  = gtsam::noiseModel::Isotropic::Sigma(6, 1e-3); // 1e-2 ~ 1e-3 seems to be good

以上把约束加入完毕,下面就开始添加状态量

            graphValues.insert(X(0), prevPose_);
            graphValues.insert(V(0), prevVel_);
            graphValues.insert(B(0), prevBias_);

给各个状态量赋成初始值

optimizer.update(graphFactors, graphValues);

约束和状态量更新 进isam优化器

            graphFactors.resize(0);
            graphValues.clear();

进优化器之后 保存约束和状态量的变量就清零

            imuIntegratorImu_->resetIntegrationAndSetBias(prevBias_);
            imuIntegratorOpt_->resetIntegrationAndSetBias(prevBias_);

预积分的接口,使用初始零偏进行初始化 之前imu有两个队列,每个队列对应预积分处理器

            key = 1;
            systemInitialized = true;//系统初始化完成
            return;

系统初始化完成

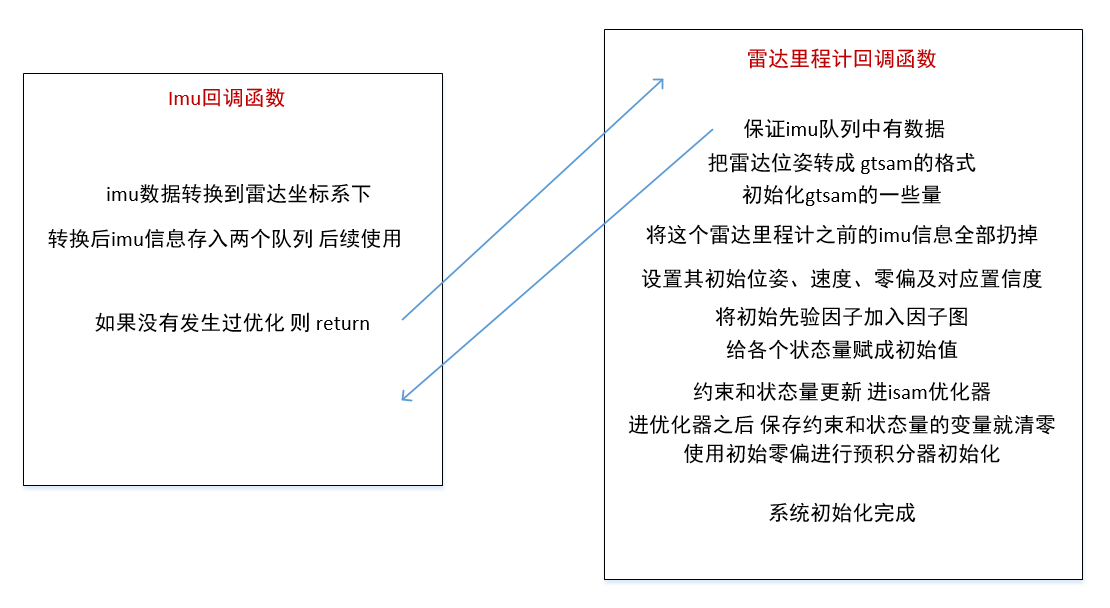

总结

在这里插入图片描述
