为什么要设置plugin插件

因为很多时候我们需要对产品进行包装。核心的代码是只留下输入输出接口的，所以我们使用plugin来实现.so文件的封装以及动态调取。

在ROS的开发中，常常会接触到一个名词——插件（plugin）。这个名词在计算机软件开发中是常常会提到的，具体含义可以参考百度百科的插件词条。在ROS中，插件的概念类似，简单来讲，ROS中的插件（plugin）就是可以动态加载的扩展功能类。ROS中的pluginlib功能包，提供了加载和卸载plugin的C++库，开发者在使用plugin时，不需要考虑plugin类的链接位置，只需要将plugin注册到pluginlib中，即可直接动态加载。这种插件机制非常方便，开发者不需要改动原本软件的代码，直接将需要的功能通过plugin进行扩展即可。本文带你走近plugin，探索如何实现一个简单的plugin。

我们首先通过下边这张图来了解一下pluginlib的工作原理。

假设ROS的功能包中已经存在一个polygon的基类（polygon_interface_package），我们可以通过plugin来实现两种polygon的功能支持：rectangle_plugin（rectangle_plugin_package）和triangle_plugin（triangle_plugin_package），在这两个功能包的package.xml中，需要声明polygon_interface_package中的基类polygon，然后在编译的过程中，会把插件注册到ROS系统，用户可以直接通过rospack的命令进行全局的插件查询，也可以在开发中直接使用这些插件了。

详细流程

pluginlib利用了C++多态的特性，不同的插件只要使用统一的接口，就可以替换使用，用户在使用过程中也不需要修改代码或者重新编译，选择需要使用的插件即可扩展相应的功能。一般来讲，实现一个插件主要需要以下几个步骤：

1. 创建基类，定义统一的接口。如果是基于现有的基类实现plugin，则不需要这个步骤。
2. 创建plugin类，继承基类，实现统一的接口。
3. 注册插件
4. 编译生成插件的动态链接库
5. 将插件加入ROS系统

1）创建基类

接下来，我们就根据这几个步骤来实现第一节图示中的plugin功能，在开始之前，你需要建立一个pluginlib_tutorials的功能包，添加依赖pluginlib。

catkin_create_pkg pluginlib_tutorials roscpp pluginlib

此时，工程目录环境如下（注意这里有一些文件是后边步骤中才创建的）：

catkin/
|---src/
    |---CMakeLists.txt -> /opt/ros/kinetic/share/catkin/cmake/toplevel.cmake
    |---pluginlib_tutorials_/
        |---CMakeLists.txt
        |---include/
            |---pluginlib_tutorials_/
        |---package.xml
        |---polygon_plugins.xml
        |---src/

在CMakeLists.txt和package.xml中如下图所示会出现pluginlib的库

创建catkin/src/pluginlib_tutorials_/include/pluginlib_tutorials_/polygon_base.h文件，并写入如下代码：

#ifndef PLUGINLIB_TUTORIALS__POLYGON_BASE_H_
#define PLUGINLIB_TUTORIALS__POLYGON_BASE_H_

namespace polygon_base
{
  class RegularPolygon
  {
    public:
      virtual void initialize(double side_length) = 0;
      virtual double area() = 0;
      virtual ~RegularPolygon(){}

    protected:
      RegularPolygon(){}
  };
};
#endif

这里创建了个RegularPolygon抽象基类，后边的插件类就是继承该类。

2）创建插件

在include目录下创建include/pluginlib_tutorials_/polygon_plugins.h文件，并写入如下代码：

#ifndef PLUGINLIB_TUTORIALS__POLYGON_PLUGINS_H_
#define PLUGINLIB_TUTORIALS__POLYGON_PLUGINS_H_
#include <pluginlib_tutorials_/polygon_base.h>
#include <cmath>

namespace polygon_plugins
{
  class Triangle : public polygon_base::RegularPolygon
  {
    public:
      Triangle(){}

      void initialize(double side_length)
      {
        side_length_ = side_length;
      }

      double area()
      {
        return 0.5 * side_length_ * getHeight();
      }

      double getHeight()
      {
        return sqrt((side_length_ * side_length_) - ((side_length_ / 2) * (side_length_ / 2)));
      }

    private:
      double side_length_;
  };

  class Square : public polygon_base::RegularPolygon
  {
    public:
      Square(){}

      void initialize(double side_length)
      {
        side_length_ = side_length;
      }

      double area()
      {
        return side_length_ * side_length_;
      }

    private:
      double side_length_;

  };
};
#endif

这里创建了两个继承自基础类RegularPolygon的插件子类Triangle和Square。

3）注册插件

在2）中已经创建了两个类Triangle和Square，接下来需要使用pluginlib将这两个类声明为插件。

创建src/polygon_plugins.cpp文件，并写入以下代码：

#include <pluginlib/class_list_macros.h>
#include <pluginlib_tutorials_/polygon_base.h>
#include <pluginlib_tutorials_/polygon_plugins.h>

//注册插件，宏参数：plugin的实现类，plugin的基类
PLUGINLIB_EXPORT_CLASS(polygon_plugins::Triangle, polygon_base::RegularPolygon)
PLUGINLIB_EXPORT_CLASS(polygon_plugins::Square, polygon_base::RegularPolygon)

这里前三行include分别引入的头文件，是为了以下内容PLUGINLIB_EXPORT_CLASS、polygon_base::RegularPolygon、polygon_plugins::Triangle、polygon_plugins::Square能够找到。

后边两行代码，使用pluginlib中提供的PLUGINLIB_EXPORT_CLASS来将polygon_plugins::Triangle、polygon_plugins::Square注册为插件，这两个类的父类为polygon_base::RegularPolygon。

4）编译插件

在CMakeLists.txt文件中写入下面两行代码：

include_directories(include)
add_library(polygon_plugins src/polygon_plugins.cpp)

#可以考虑下面的使用install实现将插件放置到可执行文件或者库文件中
install(FILES blp_plugin.xml
    DESTINATION ${CATKIN_PACKAGE_SHARE_DESTINATION}
)

install具体可以参照《CMakeLists文件install的使用》进行设置，ROS当中的CATKIN_PACKAGE_SHARE_DESTINATION可以参照下文。

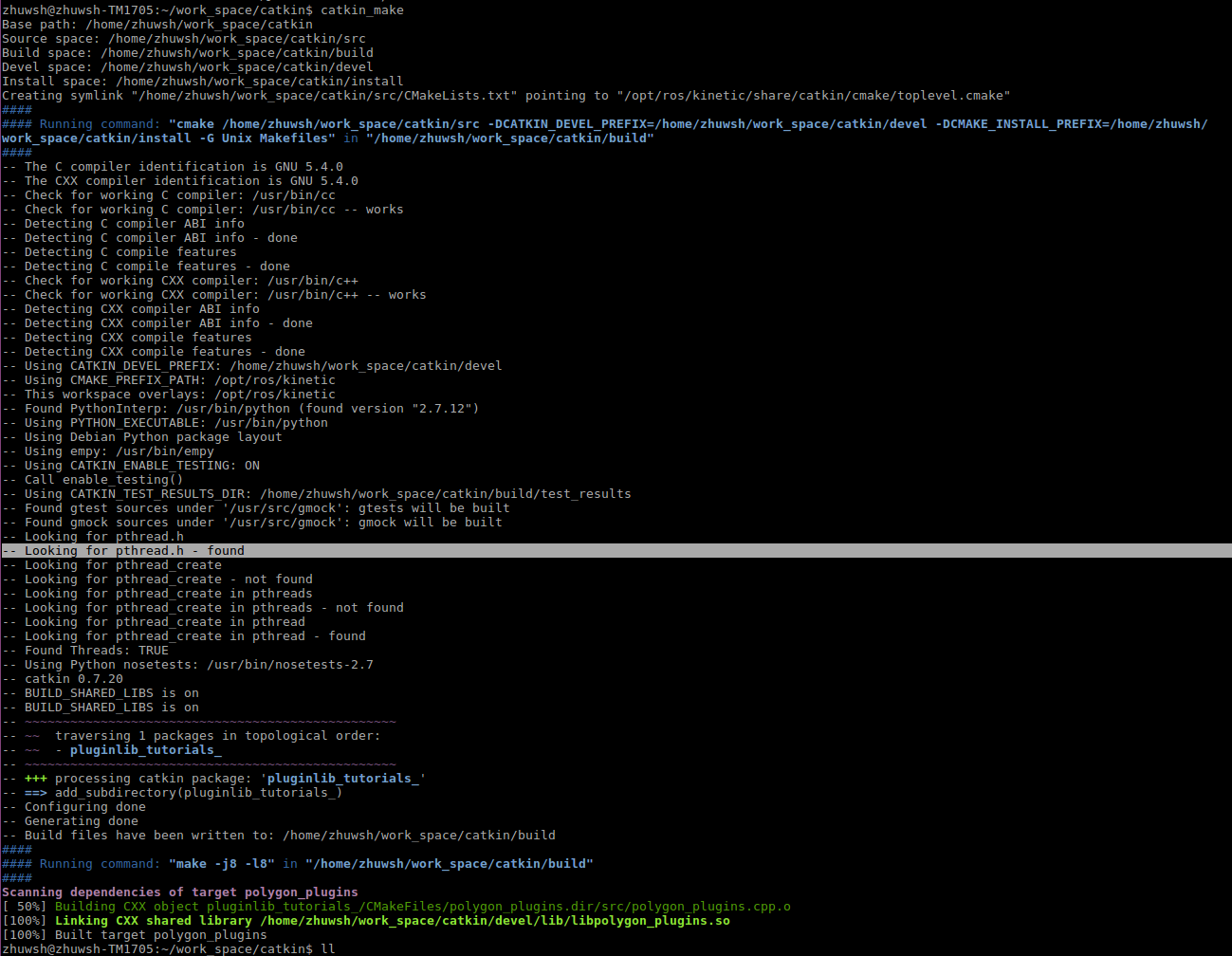

此时，可以在命令行窗口的工作空间顶目录下输入catkin_make命令进行编译：

通过编译日志可以看出，编译完成后生成了动态库libpolygon_plugins.so，存放在devel/lib下面。这个也就是我们创建成功的插件文件。

至此，插件创建成功了，下面徐亚创建插件描述文件以让ROS中插件加载器找到这个插件并提供给每个应用程序中来使用。

5）将创建的插件添加到ROS的工具链当中

（1）创建插件描述文件

在catkin/src/pluginlib_tutorials_/路径下创建polygon_plugins.xml文件，并写入以下代码：

<library path="lib/libpolygon_plugins">
  <class type="polygon_plugins::Triangle" base_class_type="polygon_base::RegularPolygon">
    <description>This is a triangle plugin.</description>
  </class>
  <class type="polygon_plugins::Square" base_class_type="polygon_base::RegularPolygon">
    <description>This is a square plugin.</description>
  </class>
</library>

可以仔细看一下这个xml文件中的内容。

<library path="lib/libpolygon_plugins"> library标签写明了要输出的lib文件所在的相对路径；

<class></class> class标签内容写明了插件的信息。

type：插件的完整类型，例如polygon_plugins::Triangle;

base_class_type：插件完整类型的父类，例如polygon_base::RegularPolygon;

description：描述插件是做什么的；

（2）导出插件

在package.xml文件中写入以下代码，将创建的插件导出：

<export>
    <pluginlib_tutorials_ plugin="${prefix}/polygon_plugins.xml" />
</export>

可以看出，这里使用export标签将插件导出，里边指定了以上创建的插件描述文件的路径，其中pluginlib_tutorials_为基类所在的包名称。

此时，再次进行编译：

验证创建的插件是否有效：

这里，先source一下setup.bash文件，然后输入以下命令：

rospack plugins --attrib=plugin pluginlib_tutorials_

可以看出输出结果为创建的插件polygon_plugins.xml的绝对路径，这表明ROS工具链设置正确，可以和创建的插件一起使用。

在ROS程序中使用插件

插件已经创建好了，怎么使用插件呢？这里需要写一个插件测试程序来使用插件。

打开src/polygon_loader.cpp文件，并写入以下内容：

#include <pluginlib/class_loader.h>
#include <pluginlib_tutorials_/polygon_base.h>

int main(int argc, char** argv)
{
    // 创建一个ClassLoader，用来加载plugin
  pluginlib::ClassLoader<polygon_base::RegularPolygon> poly_loader("pluginlib_tutorials_", "polygon_base::RegularPolygon");

  try
  {
    // 加载Triangle插件类，路径在polygon_plugins.xml中定义
    boost::shared_ptr<polygon_base::RegularPolygon> triangle = poly_loader.createInstance("polygon_plugins::Triangle");
    // 初始化边长
    triangle->initialize(10.0);

    boost::shared_ptr<polygon_base::RegularPolygon> square = poly_loader.createInstance("polygon_plugins::Square");
    square->initialize(10.0);

    ROS_INFO("Triangle area: %.2f", triangle->area());
    ROS_INFO("Square area: %.2f", square->area());
  }
  catch(pluginlib::PluginlibException& ex)
  {
    ROS_ERROR("The plugin failed to load for some reason. Error: %s", ex.what());
  }

  return 0;
}

从上边的代码中我们可以看到，plugin可以在程序中动态加载，成功加载之后就可以调用plugin的接口来实现相应的功能了。

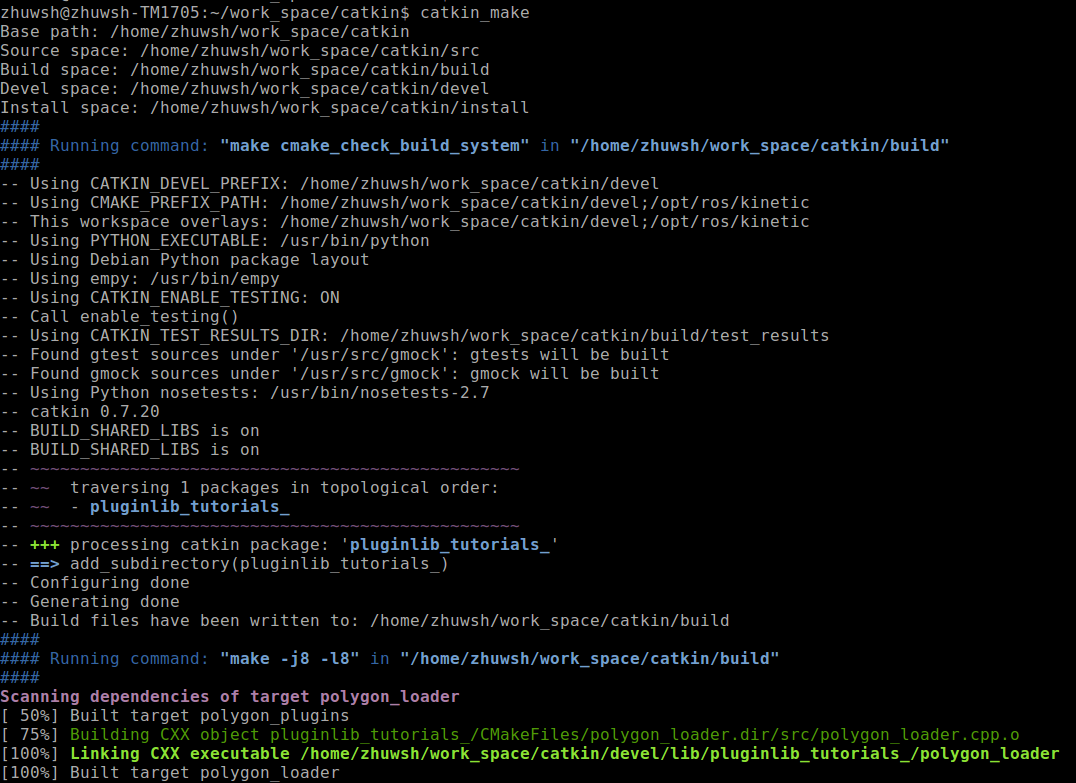

修改CMakefile.txt，添加上边代码的编译规则：

add_executable(polygon_loader src/polygon_loader.cpp)
target_link_libraries(polygon_loader ${catkin_LIBRARIES})

然后编译并运行，可以看到如下结果：
