MAG32 介绍
MAG32是17um非制冷焦平面工业级热像仪。具有如下优点：
- MAG32在线式热像仪采用进口384*288非制冷胶平面探测器，输出优质的红外图像
- 兼容海康威视、大华等常见NVR，可通过NVR播放视频、控制云台和对焦
- 提供纯温度码流、纯视频码流、混合码流三种模式，适应不同用途和网络条件
- 可录制温度数据流并回放，完美重现历史场景，可输出超分辨率图像
- 支持多用户同时采集温度和视频数据
- 用户可切换镜头获得不同测温范围或视场角，并准确测温
- 提供专业版应用程序、SDK、图像离线分析软件
- 接口丰富，易于集成
接口

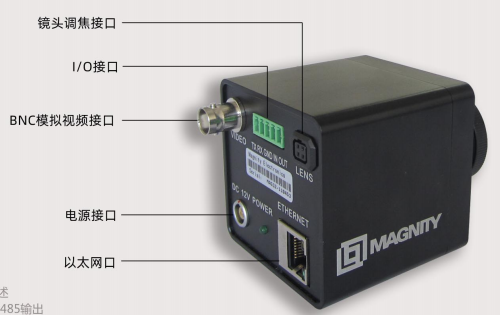

MAG32接口丰富，易于集成，其接口如下所示：
具有5种接口
- 镜头调焦接口
- I/O接口
- BNC模拟视频接口
- 电源接口
- 以太网口
I/O口定义如下图：
其中，
D+，D- 为 RS485输出
GND 为 电源地
OUT 为 输出触发信号，该信号应符合3.3v LVTTL电平规范
IN 为 输入触发信号，该信号应符合3.3v LVTTL电平规范 下降沿触发
技术参数
探测器
| 探测器类型 | 非制冷焦平面 |
|---|---|
| 波长范围 | 7.5~14 um |
| 像素数 | 384x288 |
| 像素尺寸 | 17pm |
| 帧率 | 50Hz |
测温性能和图像性能
| 调焦方式 | 自动/手动，电动镜头支持自动对焦，实时显示图像锐度以辅助人工对焦 |
|---|---|
| 清晰成像范围 | 0.3m~8,部分型号镜头近端距离略大 |
| 发射率和背景温度校正 | 根据输入发射率和背景温度自动校正，发射率0.11-1可调 |
| 滤光片或窗口透过率校正 | 根据输入透过率自动校正 |
| 大气透过率校正 | 根据气象参数自动计算大气透过率井校正温度 |
| 鼠标测温 | 实时显示光标点温度 |
| 测温模式 | 实时可移动点、线测温，区域测温，最高温跟踪，平均温度测量 |
| 高低温报警 | 控制端声光报警，并记录日志，触发报警时可自动储存温度数据和图像快照。 电平指示 |
| 辅助温度分析 | 相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图 |
| 显示增强 | 自动拉伸，DDE细节增强，图像亮度对比度可调，支持手动平台拉伸 |
| 调色板 | 白热、黑热、铁红、彩虹等10种 |
| 电子倍焦 | 2X、4X、全屏显示 |
数据存储
| 报告生成 | WORD格式，带内容选择向导 |
|---|---|
| 测温对象 | 测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度 |
| （例如最高温度）数据可保存到文件 | |
| 温度数据保存 | 自定义MGT格式可用离线分析软件处理，CSV格式可用EXCEL查看 |
| 温度数据流保存 | 自定义MGS格式，可限制最大尺寸 |
| 温度数据流回放 | 回放带时间戳，可调节播放速度、冻结、循环播放，播放时可进行图像处理， 图像 |
| 红外图像保存 | BMPsgJPG格式，可选带标记信息或不带标记信息 |
| 视频保存 | MPEG压缩，可选是否带用户标记信息，可限制最大尺寸 |
| 运行日志 | 自动记录，自动保存 |
网络连接
| 数据接口 | 100M以太网，支持RTP、RTCP, RTSP、ONVIF、FTP、TCP、UDP、IP、DHCP、APP等 |
|---|---|
| IP分配 | 动态IP和静态IP,控制端集成DHCP Server |
| 组网方式 | 热像仪和电脑直接连；通过局域网连接；热像仪在局域网内组播或广博等 |
| 心跳机制 | 支持 |
环境参数
| 工作温度 | -30~60°C |
|---|---|
| 储存温度 | - 40~80°C |
| 湿度 | <85% （非冷凝） |
| 外壳防护等级 | IP54 |
| 冲击 | 25G, IEC68-2-29 |
| 振动 | 2G, IEC68-2-6 |
| 电磁兼容 | 符合CE/FCC标准 |
电气接口
| 温度数据 | 100M太网，RJ45接口 |
|---|---|
| 模拟视频 | NTSC/PAL,带测温区域显示，BNC接口 |
| 串口 | RS485,选配RS232,可控制云台 |
| I/O | 输入FFC触发、抓图触发、检测触发等，输出报警指示 |
| 调焦马达驱动 | 支持 |
| 电源 | 电源适配器输入AC100-240V,输出DC12V/1.25A,使用带自锁航空插头 |
| 功耗 | 2.2W |
物理属性
| 尺寸 | 65.5mm(L)X62mm(W)X60mm(H) |
|---|---|
| 重量 | 280g （不含镜头） |
镜头配置
MAG32有多种镜头可选
