Flir Blackfly S 工业相机 介绍
【摘要】
Flir Blackfly S 工业相机 介绍
Flir Blackfly S USB3 产品介绍主要参数功能性能物理推荐系统配置
Flir Blackfly 官网：网址 Spinnak...
Flir Blackfly 官网：网址
Spinnaker C++ API 网址
Flir Blackfly S USB3 产品介绍
Blackfly S 采用业内先进的冰块外形传感器。
具有强大功能，可以轻松生成所需的精确图像，并加速应用程序开发。
包括对图像捕获和相机预处理的自动和精确手动控制。
Blackfly S 提供GigE、USB3、套装和板级版本。
精确图像 索尼CMOS传感器中的选择包括：全局快门、偏振和高灵敏度BSI传感器。
实物图如下：

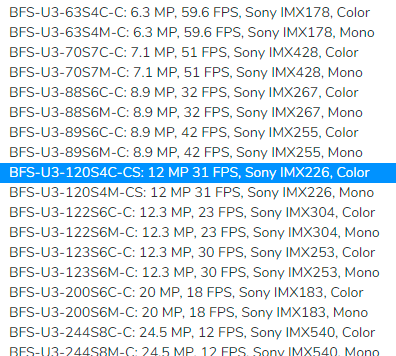

Flir Blackfly S系列有众多型号，主要是像素值、显示帧频和使用传感器的不同
下面以型号为：BFS-U3-123S6C-C: 12.3 MP, 30 FPS, Sony IMX253, Color介绍其关键参数
主要参数
| 内容 | 参数 |
|---|---|
| 部件编号 | BFS-U3-123S6C-C |
| 分辨率 | 4096 × 3000 |
| 显示帧频 | 30 FPS |
| 百万像素 | 12.3 |
| 色度 | 彩色 |
| 传感器名称 | Sony IMX253 |
| 传感器类型 | CMOS |
| 传感器格式 | 1.1" |
| 读出方法 | 全局快门 |
| 像素尺寸 | 3.45 µm |
| 镜头支架 | C 接口 |
| ADC | 10-bit, 12-bit |
| 所需配件 | 镜头、电缆、主机适配器 (USB 3.1 Gen 1)、三脚架安装适配器 (ACC-01-0003) |
功能
| 内容 | 参数 |
|---|---|
| 采集模式 | 单帧 多帧 持续 |
| 局部图像模式 | 像素合并，采样，ROI |
| 曝光范围 | 10 µs 至 30 s |
| 闪存 | 6 MB 非易失性存储器 |
| 图像处理 | 色彩校正矩阵、伽玛校正、查找表、色彩、饱和度和清晰度 |
| 图像缓冲器 | 240 MB |
| 显示帧频 | 30 FPS |
| 用户设置 | 2 用户配置组（自定义摄像机设置） |
| 增益范围 | 0 db 至 47 dB |
性能
| 内容 | 参数 |
|---|---|
| 饱和容量 | 10476 |
| 动态范围 dB | 70.92 |
| 绝对灵敏度阈值 (y) | 5.22 |
| 量子效率红色 | 45.81 (625nm) |
| 量子效率蓝色 | 46.27 (460nm) |
| 量子效率绿色 | 57.09 (530nm) |
| 瞬时暗噪声 (e-) | 2.48 |
物理
| 内容 | 参数 |
|---|---|
| ADC | 10-bit, 12-bit |
| 百万像素 | 12.3 |
| 部件编号 | BFS-U3-123S6C-C |
| 尺寸[宽 x 高 x 长] | 29 mm × 29 mm × 30 mm |
| 传感器格式 | 1.1" |
| 传感器类型 | CMOS |
| 传感器名称 | Sony IMX253 |
| 存储湿度 | 20% 到 95%（无凝结） |
| 存储温度 | -30°C 到 60°C |
| 电源要求 | 8 - 24 V（通过 GPIO）或 5 V （通过 USB 3.1 接口），< 3 W |
| 读出方法 | 全局快门 |
| 非隔离输入/输出端口 | 1个双向，1个输入 |
| 分辨率 | 4096 × 3000 |
| 辅助输出 | 3.3 V, 120 mA maximum |
| 工作湿度 | 20% 到 80%（无凝结） |
| 工作温度 | 0° 到 50°C |
| 光隔离输入/输出端口 | 1 input, 1 output |
| 接口 | USB 3.1 Gen 1 |
| 质量 | 36 克 |
推荐系统配置
| CPU | 3.1 GHz 或等效 CPU |
| RAM | 2 GB RAM 或更大 |
| 操作系统 | Windows 或 Linux（32 位或 64 位） |
| 端口 | USB 3 端口 |
| 硬盘驱动器 | 200 MB 硬盘空间 |
