前言

ICP全称 Iterative Closest Point ,翻译过来就是迭代最近点.ICP在点云配准领域应用的非常广泛,因此基于深度相机\激光雷达的算法使用ICP的频率比较高.

ICP的目的是用来求解两个点云集合转换关系,也是目前的最通用的方法。

最基本的ICP是通过对应点去求解点云的对应关系,后期演变出点线ICP\点面ICP等等众多的方法.

本篇博客主要来探究下ICP家族的师祖,点点ICP的数学模型,及推导.最后用代码证明.

ICP数学模型

给定两个点云集合:
在这里插入图片描述
xi和pi表示点云的坐标;
Nx和Np表示点云的数量.
ICP的核心思想是:

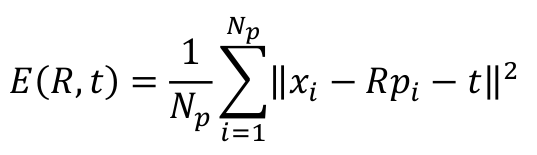

求解旋转矩阵R和平移向量t,使得下式最小:
在这里插入图片描述

ICP求解方法

在已知对应点的情况下.就是说上面的x1和p1对应,x2和p2对应…

进行两个点云的去中心化

求x点云的几何中心坐标
在这里插入图片描述

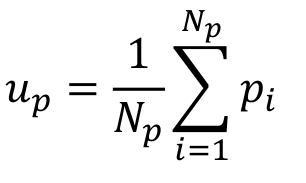

求p点云的几何中心坐标
在这里插入图片描述
两个点云分别每个点减去各自的点云几何中心坐标,形成新的点云
在这里插入图片描述

求W矩阵并进行SVD分解

将上面的新形成的两个点云相乘(其中一个先转置)得到的矩阵为W矩阵
然后对W矩阵进行SVD分解,得到U和V矩阵
在这里插入图片描述

计算R和t

通过U和V即可计算出R
然后通过两个点云的中心坐标及R可算出t
在这里插入图片描述

求解方法公式推导

从上面说的核心公式开始
在这里插入图片描述

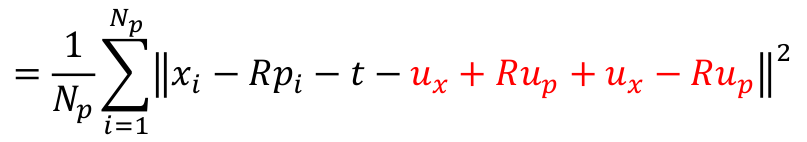

引入点云的几何中心ux和up,由于核心公式里pi前乘了R,所以up前也乘R才好合并.下式红色部分为0
在这里插入图片描述
把中心点移到前面,剩下的和t组成最后括号里的
在这里插入图片描述

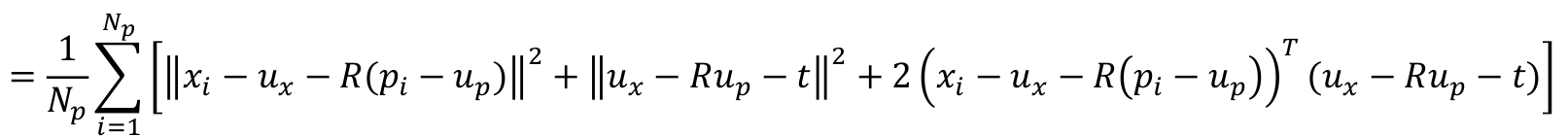

将平方开出来,形成,下面的式子
在这里插入图片描述

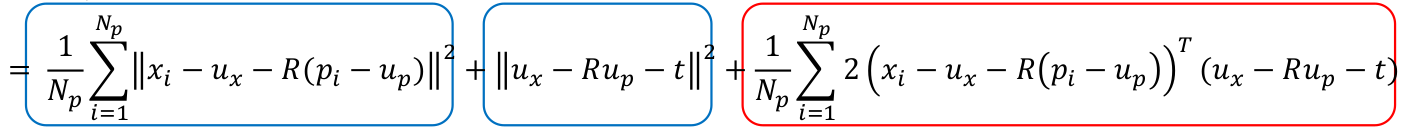

这个式子中红色框是为0的.蓝色框是需要继续向下求的
在这里插入图片描述
第一个蓝框仅与R有关
第二个蓝框中,对于任意R,总能得到t = ux − Rup ,使它等于0

那么原核心公式可以转换为:
在这里插入图片描述
将去中心化的点云表达式引入:
在这里插入图片描述

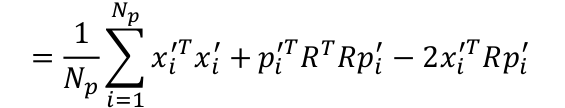

开平方得到下式
在这里插入图片描述
中间项的RTR就是E了,也就没R了,将有R的提出了,无R的向后放
在这里插入图片描述
上式中画横线的是一个固定值,与R无关,所以就成了求第一项的最小值
也就是
在这里插入图片描述
的最大值
在这里插入图片描述
在这里插入图片描述
注意第一个式子和第二个的对角线元素对应一致,所以
在这里插入图片描述

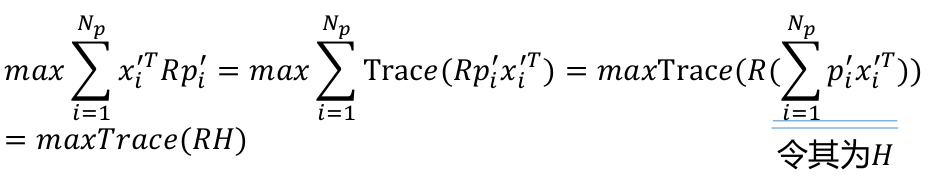

到现在核心公式转为了求下面的式子
在这里插入图片描述
对H进行SVD分解,即
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
XH为正定对称矩阵.所以
在这里插入图片描述
当R=X时,RH的值最大.所以R的解为
在这里插入图片描述

代码证明

Code

int main (int argc, char** argv)
{

        /*自己构建点云*/
        pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in (new pcl::PointCloud<pcl::PointXYZ>);//声明源点云
        pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_out (new pcl::PointCloud<pcl::PointXYZ>);//声明目标点云
        /*自己构建的点云 */
        /*填充源点云*/
        cloud_in->width    = 100;
        cloud_in->height   = 1;
        cloud_in->is_dense = false;
        cloud_in->points.resize (cloud_in->width * cloud_in->height);
        for (size_t i = 0; i < cloud_in->points.size (); ++i)
        {
            cloud_in->points[i].x = 1024 * rand () / (RAND_MAX + 1.0f);
            cloud_in->points[i].y = 1024 * rand () / (RAND_MAX + 1.0f);
            //cloud_in->points[i].z = 1024 * rand () / (RAND_MAX + 1.0f);
            //先测试二维数据
            cloud_in->points[i].z = 1;
        }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20

首先构建一个原点云.里面设置100个点,然后随机取值

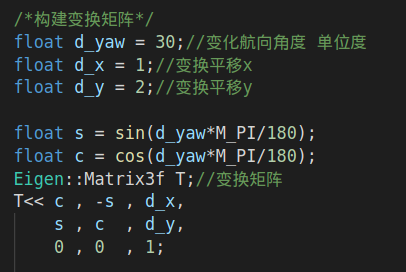

        /*构建变换矩阵*/
        float d_yaw = 30;//变化航向角度 单位度
        float d_x = 1;//变换平移x
        float d_y = 2;//变换平移y

        float s = sin(d_yaw*M_PI/180);
        float c = cos(d_yaw*M_PI/180);
        Eigen::Matrix3f T;//变换矩阵
        T<< c , -s , d_x,
            s , c  , d_y,
            0 , 0  , 1;



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

构建变换矩阵

        //将源点云赋值给目标点云
        *cloud_out = *cloud_in;

        /*将源点云经过变换矩阵,获得目标点云*/
        for (size_t i = 0; i < cloud_in->points.size (); ++i)
        {
            Eigen::Vector3f point_in,point_out;
            point_in << cloud_in->points[i].x,cloud_in->points[i].y,cloud_in->points[i].z;
            point_out= T * point_in;
            cloud_out->points[i].x = point_out[0];
            cloud_out->points[i].y = point_out[1];
            cloud_out->points[i].z = point_out[2];
        }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13

将原点云经过变换矩阵得到目标点云

            /*求两个点云的几何中心*/
        int num_points = cloud_in->points.size ();
        Eigen::Vector3f sum_point_in = Eigen::Vector3f::Zero();
        Eigen::Vector3f sum_point_out = Eigen::Vector3f::Zero();
        for(size_t i=0;i<num_points;++i)
        {
            sum_point_in[0] = sum_point_in[0] + cloud_in->points[i].x ;
            sum_point_in[1] = sum_point_in[1] + cloud_in->points[i].y ;
            sum_point_in[2] = sum_point_in[2] + cloud_in->points[i].z ;

            sum_point_out[0] = sum_point_out[0] + cloud_out->points[i].x ;
            sum_point_out[1] = sum_point_out[1] + cloud_out->points[i].y ;
            sum_point_out[2] = sum_point_out[2] + cloud_out->points[i].z ;
        }
        Eigen::Vector3f u_point_in,u_point_out;
        //源点云几何中心
        u_point_in[0] = sum_point_in[0]/num_points;
        u_point_in[1] = sum_point_in[1]/num_points;
        u_point_in[2] = sum_point_in[2]/num_points;
        //目标点云几何中心
        u_point_out[0] = sum_point_out[0]/num_points;
        u_point_out[1] = sum_point_out[1]/num_points;
        u_point_out[2] = sum_point_out[2]/num_points;


        /*点云去中心化*/
        for(size_t i=0;i<num_points;++i)
        {
            //源点云去中心化
            cloud_in->points[i].x = cloud_in->points[i].x - u_point_in[0] ;
            cloud_in->points[i].y = cloud_in->points[i].y - u_point_in[1] ;
            cloud_in->points[i].z = cloud_in->points[i].z - u_point_in[2] ;
            //cloud_in->points[i].z = 1 ;
            //目标点云去中心化
            cloud_out->points[i].x = cloud_out->points[i].x - u_point_out[0] ;
            cloud_out->points[i].y = cloud_out->points[i].y - u_point_out[1] ;
            cloud_out->points[i].z = cloud_out->points[i].z - u_point_out[2] ;
            //cloud_out->points[i].z = 1 ;
        }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39

求两个点云的几何中心,然后去中心化


        /*求W矩阵*/
        Eigen::Matrix3f W =Eigen::Matrix3f::Zero();//声明W矩阵
        for(size_t i=0;i<num_points;++i)
        {
            Eigen::Vector3f point_in,point_out;
            point_in << cloud_in->points[i].x,cloud_in->points[i].y,cloud_in->points[i].z;
            point_out << cloud_out->points[i].x,cloud_out->points[i].y,cloud_out->points[i].z;

            W = W + point_out*point_in.transpose();//累加求和

        }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

求W矩阵

        //对W矩阵进行SVD分解
        Eigen::JacobiSVD<Eigen::MatrixXf> svd(W, Eigen::ComputeThinU | Eigen::ComputeThinV );
        //求V和U
	    Eigen::Matrix3f V = svd.matrixV(), U = svd.matrixU();



  • 1
  • 2
  • 3
  • 4

将W矩阵进行SVD分解,然后得到U和V

        /*求R和t*/
        Eigen::Matrix3f R = U*V.transpose();//这里公式和课件里不一致
        Eigen::Vector3f t = u_point_out - R*u_point_in;
        std::cout << "R"  << std::endl<< R << std::endl;
        std::cout << "t" << std::endl << t << std::endl;



  • 1
  • 2
  • 3
  • 4
  • 5

求R和t

Result

在这里插入图片描述
在这里插入图片描述
求解的结果和代码里构建的变换矩阵是一致的
