一、题目
基本并行I/O口
二、要求
1、画出实验的流程图
2、编写源程序并进行注释
3、记录实验过程
4、记录程序运行结果截图
三、过程及结果记录
按照思路搭建电路图1如下：

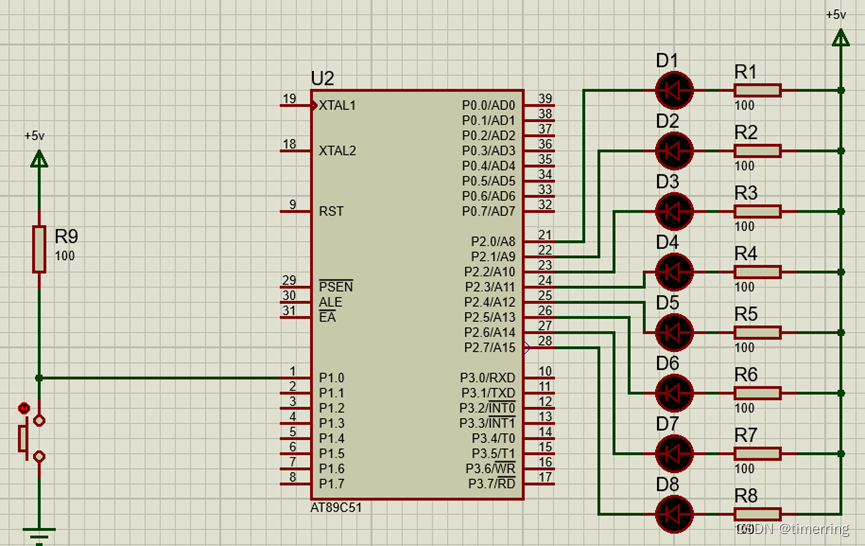

图1：实验电路图
实现功能：要求当SW1按键被按下后，D1-D8轮流点亮，点亮时间为100ms，当按键停下后，停止轮换；再次按下后，继续轮换。
实验过程：
1. 用Proteus搭建实验电路图如上。
2. 将实验代码写入文本文档，并保存成asm文件。
3. 右键单击芯片，选择添加源文件。
4. 将程序进行编译：单击上方工具栏的source，然后build all，将asm文件编译成hex文件
5. 将可执行文件hex写入芯片
6. 点击运行仿真，观察仿真结果，如图2~4所示。

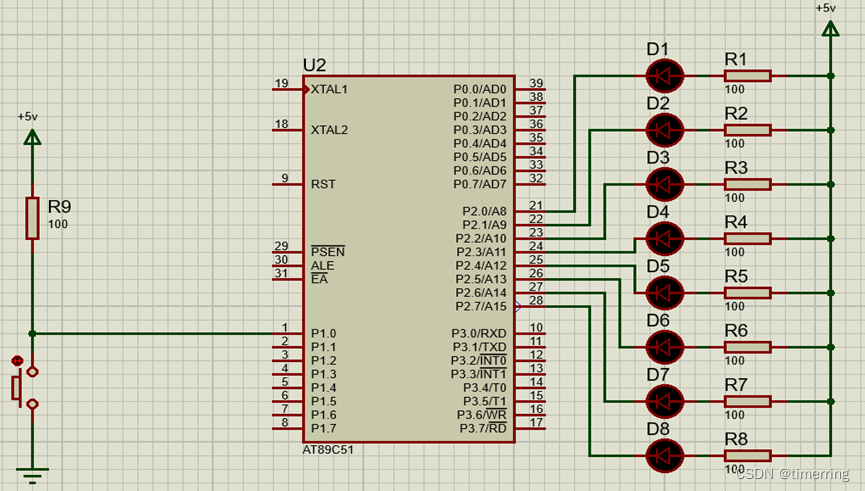

图2：开关断开时，P2 口所有位设置为1，二极管熄灭

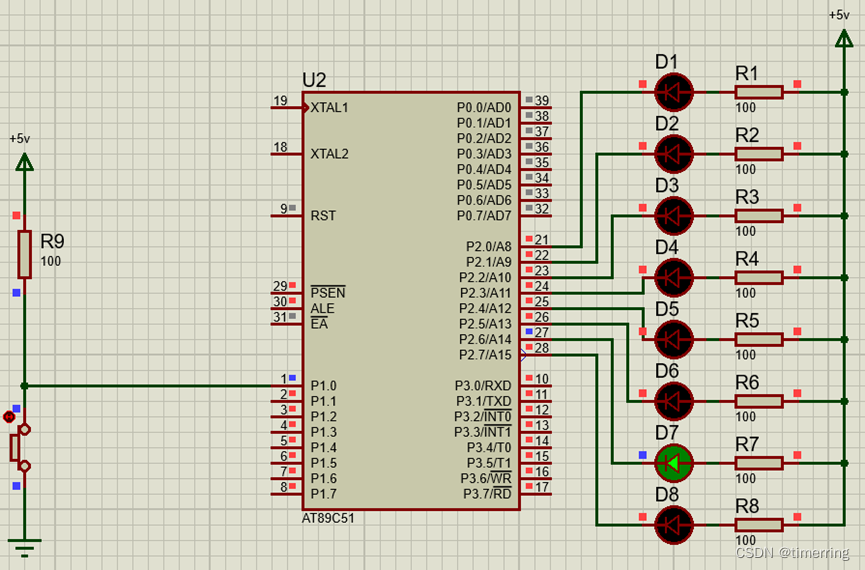

图3：按钮开关闭合时，缓冲单元的值循环左移1，二极管依次亮

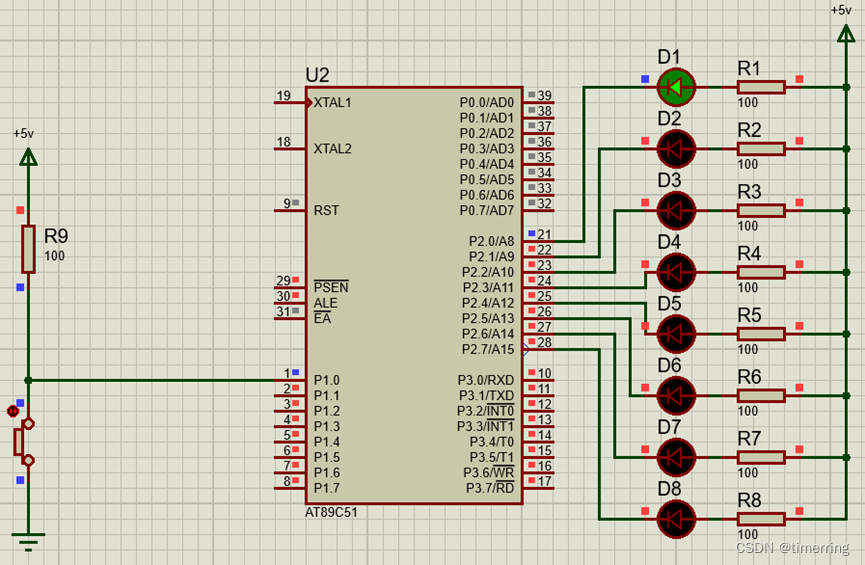

图4：按钮开关闭合时，缓冲单元的值循环左移1，二极管依次亮
基本思路：
- 进行初始化工作，包括设置堆栈指针SP，将P2 口所有位设置为1，使P2口所接发光二极管全部熄灭。将显示缓冲单元（设为20H 单元）初始化为FEH。（即在缓冲区写入11111110）
- 从P1口读数据，查看P1.0 位，如果P1.0 位为0，则执行如下循环：将显示缓冲单元的值送给P2 口，调用100ms 延时程序，将显示缓冲单元的值循环左移1 位，再送回显示缓冲单元。如果P1.0 位不为0 则不执行上述循环。
- 重复上一步的操作
可画实验流程图如下：

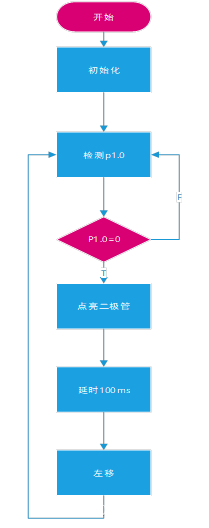

图5：流程图
四、源程序
ORG 0000H ；在内存的0地址处就强制转到主程序上去，绕过中断程序
AJMP MAIN ；无条件的转移到主程序
ORG 0030H ；从30H开始写程序，跳过中断程序的入口
MAIN:
MOV SP,#60H ；设置sp栈指针
MOV P2,#0FFH ；先按照思路将P2的值全部置1
MOV 20H,#0FEH ；设置显示缓冲单元地址为FEH（11111110）
MOV R5,#8 ；设置总循环次数为8，由R5寄存器控制
LIGHTEN:
SETB P1.0 ；允许P1.0口读取数据，读之前先写1
JNB P1.0,LOOP1 ；判断p1.0口是否为0，若为0说明按键被按下，则执行循环loop1
AJMP L1
LOOP1:
MOV A,20H
MOV P2,A ；此处点亮对应的LED灯
ACALL DELAY ；调用延时子程序delay，实现持续点亮时间
MOV A,P2
RL A ；将缓冲单元的值左移一位
MOV 20H,A ；将新得到的缓冲单元的值送回缓冲单元
L1:DJNZ R5,LIGHTEN ；总循环控制语句，共循环8次，每次循环之前都是先将R5中的值减1
DELAY: ；延时子程序
MOV R7,#200 ；定义外层循环次数为200
DL1:MOV R6,#250 ；定义内层循环为250
DJNZ R6,$
DJNZ R7,DL1 ；计算延迟时间：（1μs*2*250+2+1）*200+1约等于100ms
RET ；返回主程序
SJMP $ ；跳转到该指令的开头以开始执行，因此它变为循环执行，就地跳转，通常用于等待中断
END ；程序结束
