(一)实验内容

(1)实验目的:
① 熟悉路由器的基本结构
② 掌握路由器CLI的基本配置命令
③ 掌握路由器IOS基本命令
④ 熟悉Packet Trace软件的使用

(2)实验环境:
① Windows 9x/NT/2000/XP/2003
② Packet Trace
在这里插入图片描述

二、配置步骤:

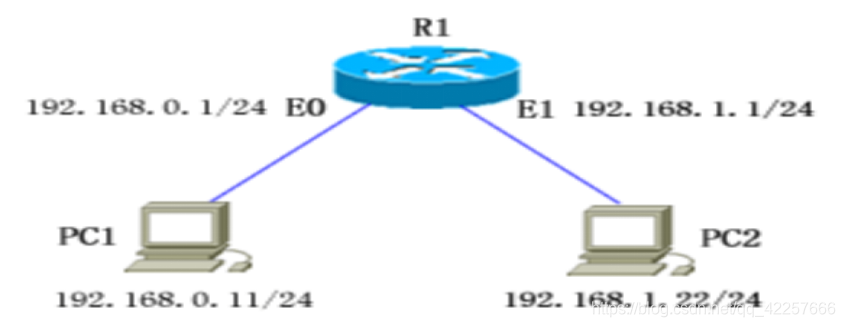

(1)打开Packet Trace 软件,按图所示建立网络拓扑图;

(2) 配置路由器名字为 R1;

(3) 设置路由器的控制台(Console 口)口令为nanjing;

(4) 设置路由器的远程登录口令(即为Telnet 口令)为college;

(5) 设置路由器的特权口令为zijin ;

(6) 配置路由器的快速以太网接口:F0/0口的IP地址为 :192.168.0.1/24,子网掩码:
255.255.255.0,F0/1口的IP地址为 192.168.1.1/24;子网掩码:255.255.255.0。

(7) 配置PC1的IP地址为 192.168.0.11/24并设置默认网关。

(8) 配置PC2的IP地址为 192.168.1.22/24并设置默认网关。

步骤 1:进入特权执行模式。
Router>enable
Router#

步骤 2:进入全局配置模式。
Router#configure terminal
Router(config)#

步骤 3:将路由器名称配置为 R1。
在提示符下输入命令hostname R1。
Router(config)#hostname R1
R1(config)#
在这里插入图片描述
步骤 4:配置 FastEthernet0/0 接口。
使用 IP 地址 192.168.0.1/24 配置 FastEthernet0/0 接口。
R1(config)#interface fastethernet 0/0
R1(config-if)#ip address 192.168.0.1 255.255.255.0
R1(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changedstate to up
R1(config-if)#
在这里插入图片描述

步骤 5:配置 FastEthernet0/1 接口。
使用 IP 地址 192.168.1.1/24 配置 FastEthernet0/1 接口。
R1(config)#interface fastethernet 0/1
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R1(config-if)#
在这里插入图片描述

步骤 6:保存 R1 配置。
使用 copy running-config startup-config
//将配置内容从running-config 复制到startup-config。
R1#copy running-config startup-config
Building configuration… [OK]

步骤 7:配置主机 PC1。
使用 IP地址192.168.0.11/24 和默认网关配置连接到 R1 的主机 PC1。

步骤 8:配置主机 PC2。
使用 IP地址192.168.1.22/24 和默认网关配置连接到 R2 的主机 PC2。

测试PC1与PC2之间能否通信。

三、测试

(1)用show命令查看路由器的配置文件、接口状态、路由表;

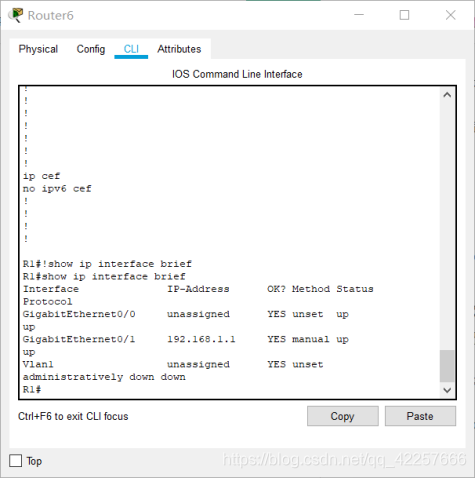

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
(2)用ping命令检查PC1与PC2的连通性,以及PC机与路由器的连通性;

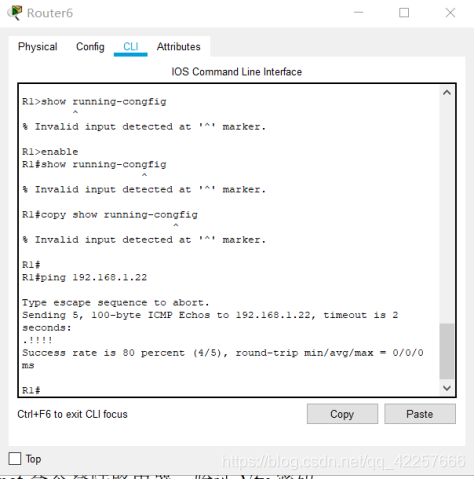

在这里插入图片描述
在这里插入图片描述
(3)保存配置文件,重启路由器,使用show running-congfig命令查看路由器RAM中的内容,使用show startup-config查看NVRAM中的内容。

四、实验思考题

1、如果将实验拓扑图中的路由器改为交换机,PC1和PC2还能否通讯?为什么?

答:PC1和PC2不能通讯。因为PC1和PC2不在同一个网段,需要获得网关的MAC,把ping的包发给网关,让网关帮自己发送。但是没有配置网关,无法获得网关的MAC,这样PING的包无法发送过去,所以不通。

2、在实验拓扑图中,用双绞线连接路由器和PC机,则应该用直通线还是交叉线,为什么?

路由器连接PC器应该用交叉线,因为路由器相当于一个简单的PC机,而同种设备连接需要用到交叉线。

3、参考下面的网络拓扑图,假设给定了172.16.0.0/16的网络地址,试使用VLSM(子网划分),为不同网络的主机分配合适的IP地址。
在这里插入图片描述
第一个网段为:172.16.64.1-172.16.64.100
第二个网段为:172.16.64.101-172.16.64.175
第三个网段为:172.16.128.1-172.16.64.40
