本专栏将使用tableau来进行数据分析,Tableau数据分析-Chapter13雷达图和凹凸图,记录所得所学,作者:北山啦

在这里插入图片描述

@[toc]

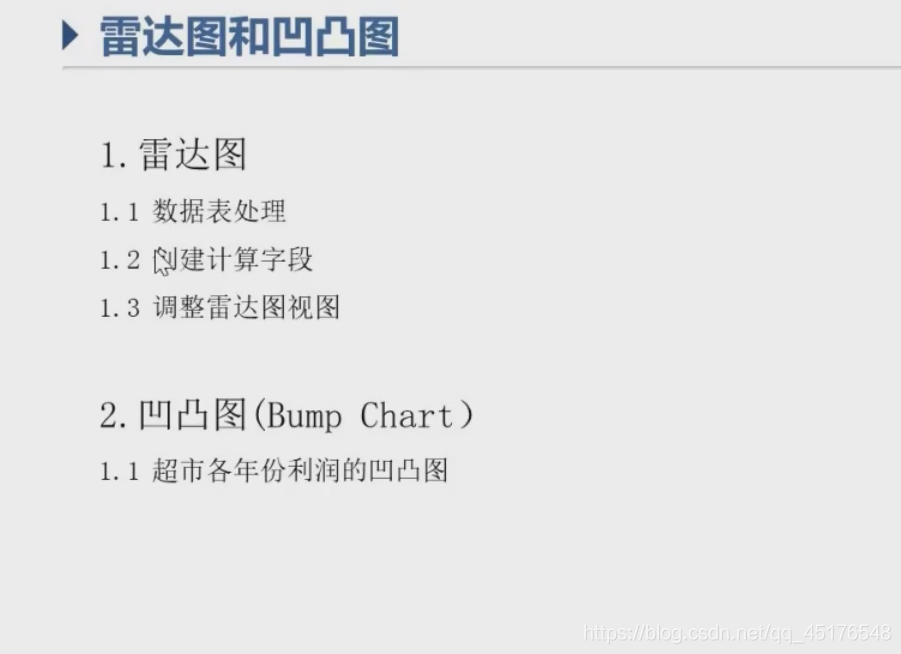

本节要求

在这里插入图片描述

1 雷达图

雷达图主要是用来进行多个维度的比较和分析

1.1 数据表处理

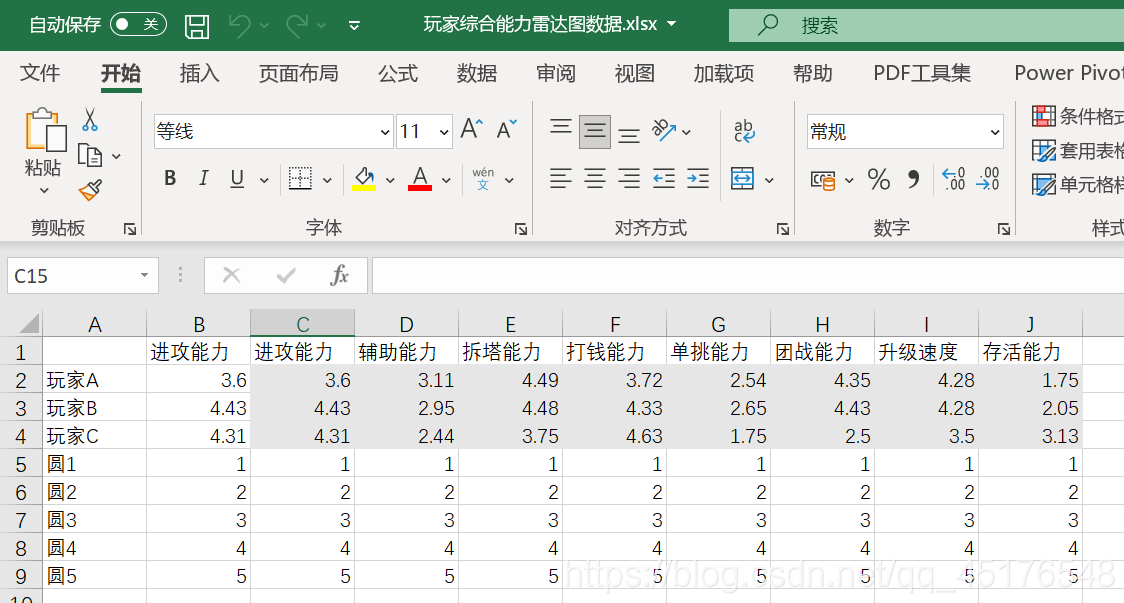

==数据展示==
在这里插入图片描述

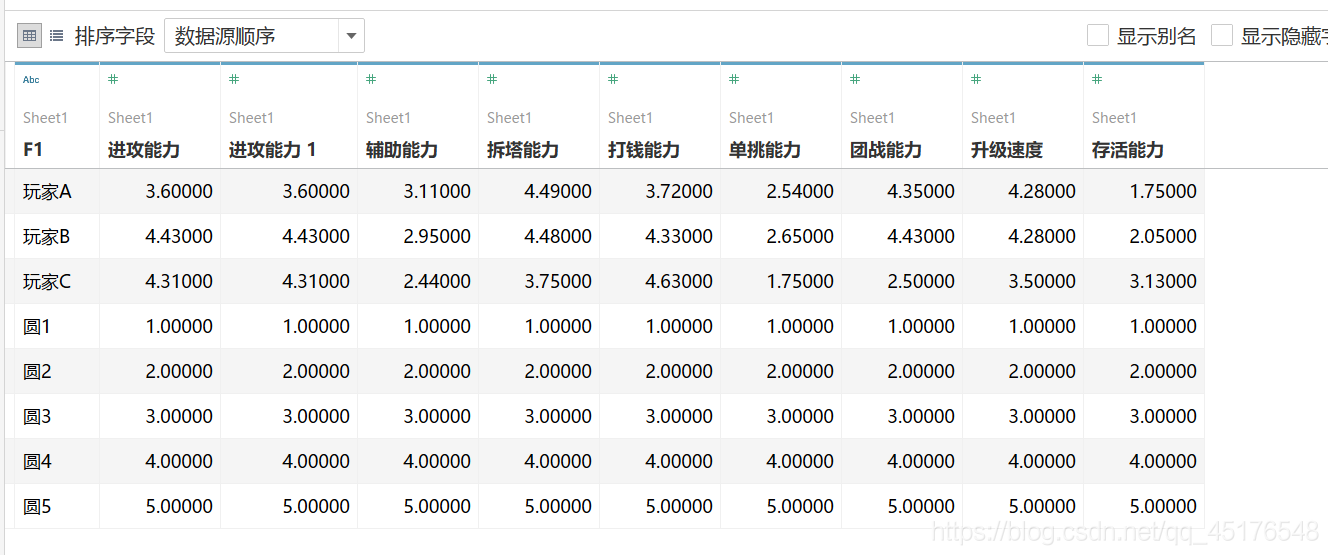

可以看出有能力能力1,其实在Excel表中是有两个进攻能力的,但是在导入Tableau时,为了区分方便,自动转换成上图所示

在这里插入图片描述
==数据处理==

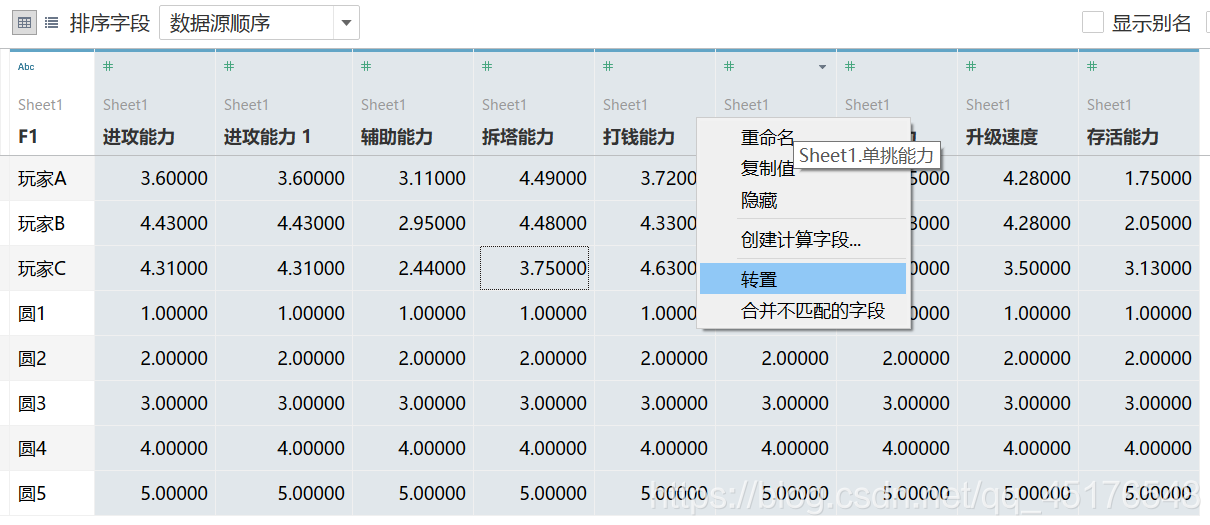

  1. 数据透视表或装置
    不同的版本叫法不同而已。进行了维度转换了。
    在这里插入图片描述

  2. 重命名字段名称
    在这里插入图片描述

1.2 创建计算字段

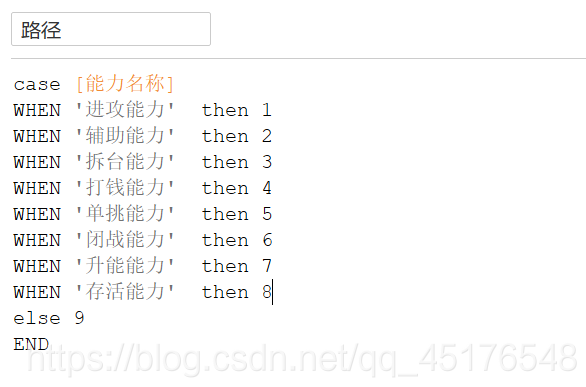

  1. 路径字段
case [能力名称]
WHEN '进攻能力'  then 1
WHEN '辅助能力'  then 2
WHEN '拆台能力'  then 3
WHEN '打钱能力'  then 4
WHEN '单挑能力'  then 5
WHEN '闭战能力'  then 6
WHEN '升能能力'  then 7
WHEN '存活能力'  then 8
else 9
END

在这里插入图片描述

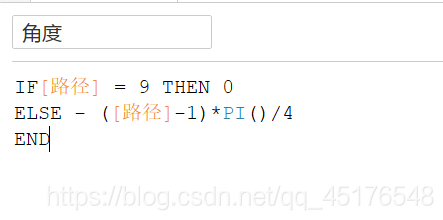

  1. 角度字段
IF[路径] = 9 THEN 0
ELSE - ([路径]-1)*PI()/4
END

在这里插入图片描述

  1. 坐标
[能力值] * COS([角度])

在这里插入图片描述

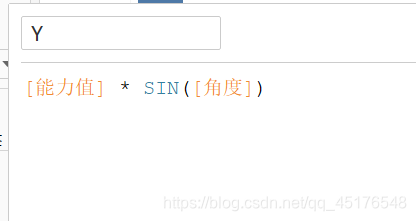

[能力值] * SIN([角度])

在这里插入图片描述

  1. 能力名称
IF [能力值] = 5 THEN [能力名称]
END

在这里插入图片描述

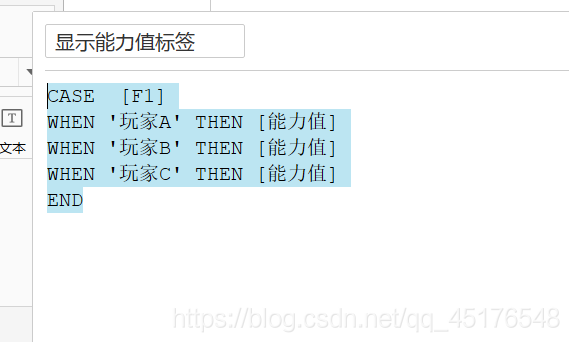

  1. 各玩家能力值
CASE  [F1]
WHEN '玩家A' THEN [能力值]
WHEN '玩家B' THEN [能力值]
WHEN '玩家C' THEN [能力值]
END

在这里插入图片描述

1.3 绘制雷达图

  1. x->列,y->行,分析->取消聚合度量;标记->线,F1->颜色,路径->路径

  2. 添加各轴能力名称:复制y,双轴,设置同步轴

  3. 显示能力名->第二个图的标签,显示能力值标签->第一个图的标签

在这里插入图片描述

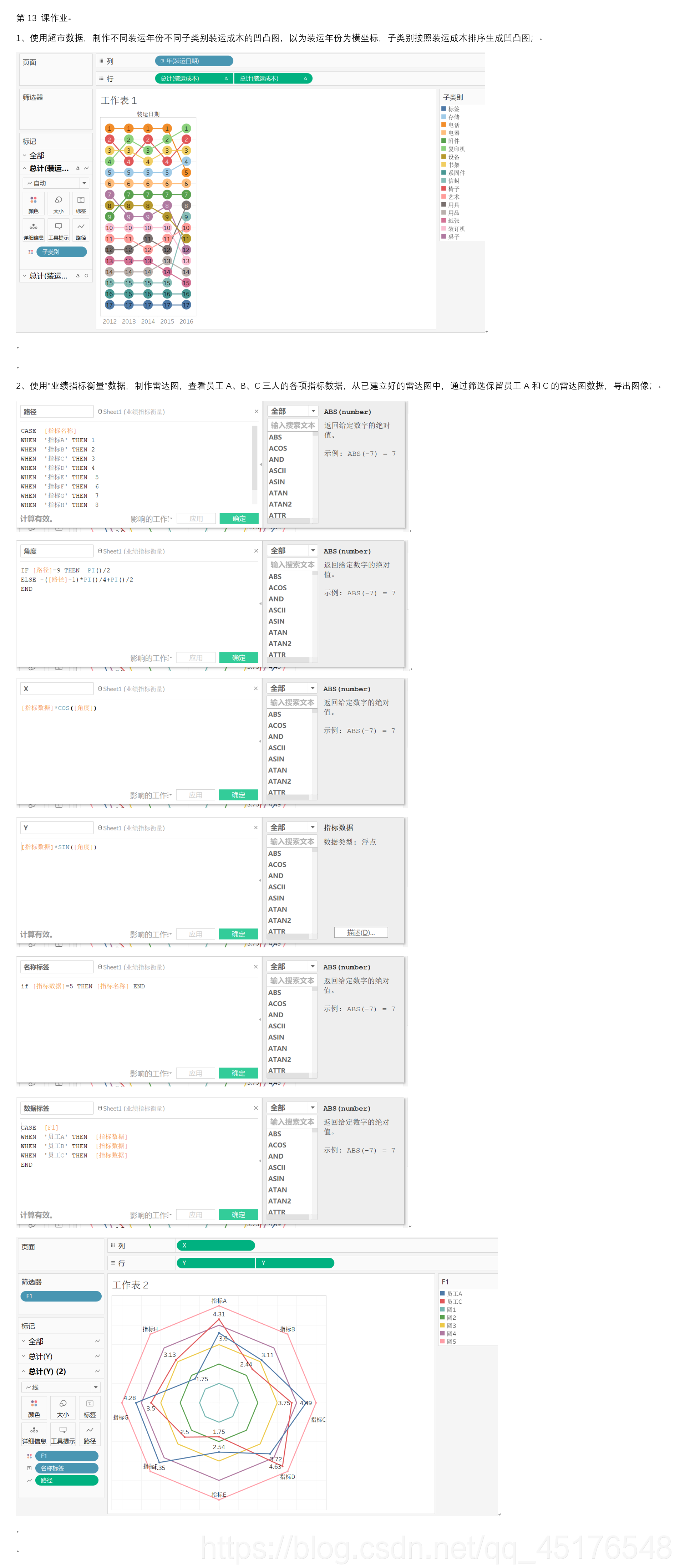

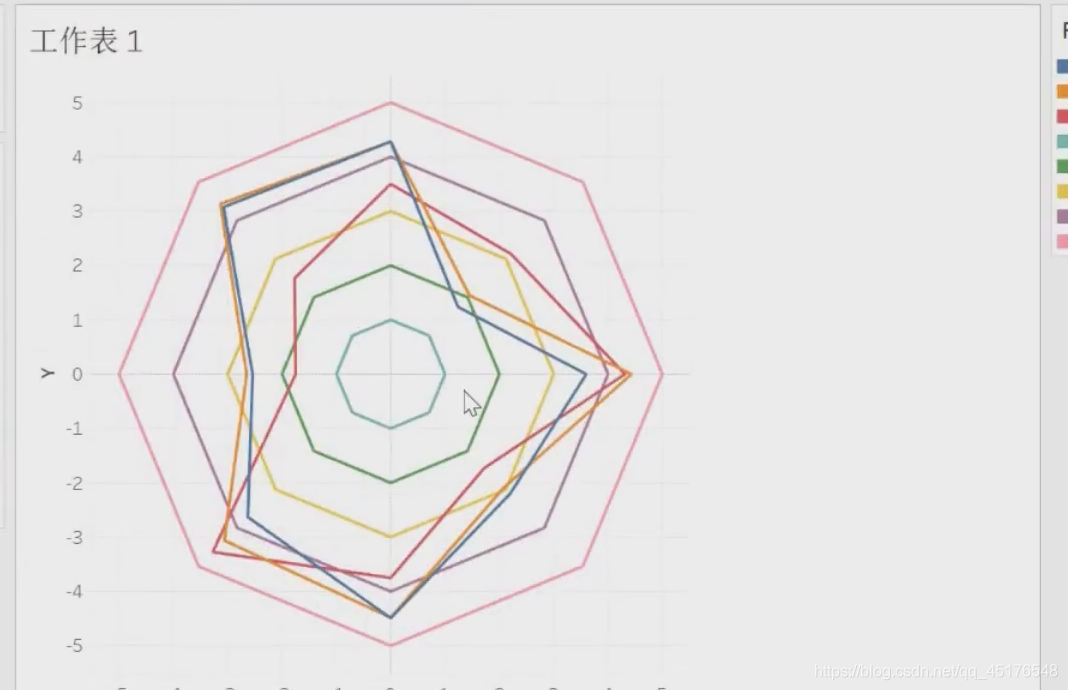

1.4 调整雷达图

  1. 点击第一个图的标签->允许标签覆盖其他标记
  2. 右边空白处右击->筛选器->F1,选择玩家A调整进攻能力和进攻能力1处的两个标签其中一个永不显示。
  3. 将底图颜色调整为灰
  4. 右击右边空白->筛选器->F1,圆1~5颜色为灰色

在这里插入图片描述

2 凹凸图

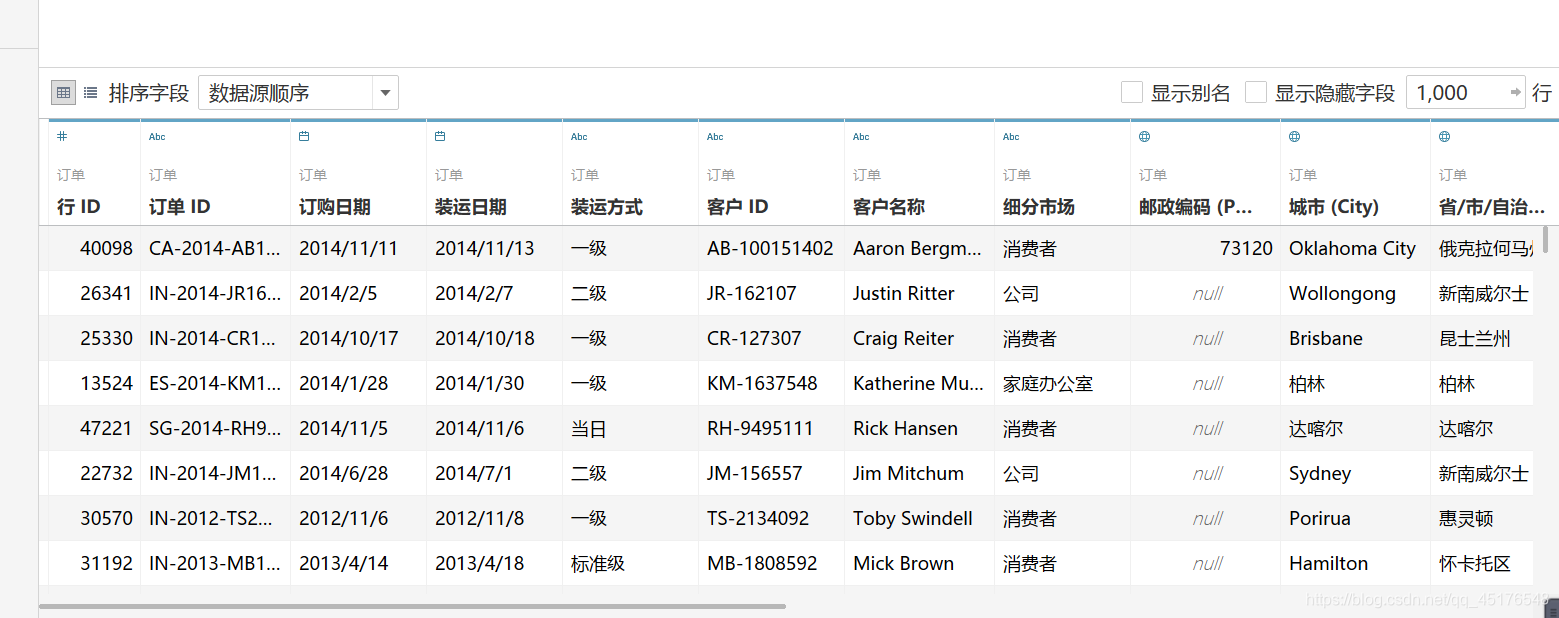

==数据展示==

在这里插入图片描述

2. 1 超市各年份利润的凹凸图

  1. 订购日期->列,利润->行

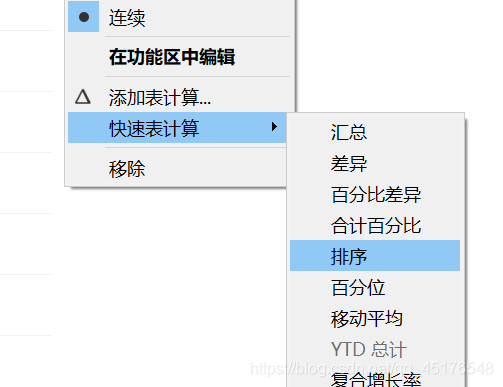

    利润下拉列表->快速表计算->排序,子类别->颜色

在这里插入图片描述

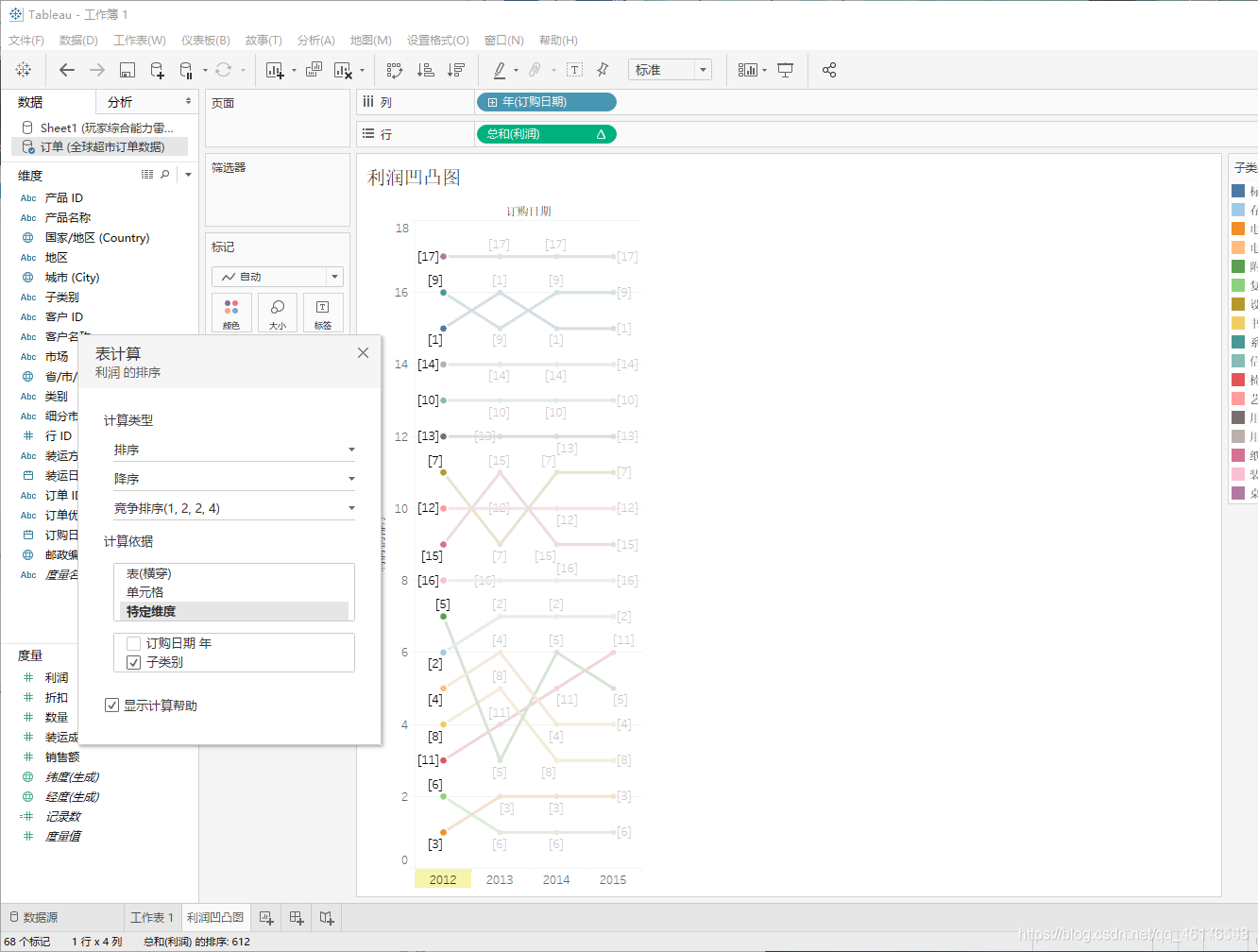

2. 利润下拉列表->编辑表计算->特定维度、子类别
在这里插入图片描述
3. 复制行->双轴图->同步轴。
第二个图标签为->形状,实心圆。

在这里插入图片描述
4. 第二个图的标签->显示标记标签、允许标签覆盖其他标记,对齐方式水平垂直对齐
5. 隐藏坐标轴。隐藏前,纵坐标倒序排列。
在这里插入图片描述

在这里插入图片描述
