Redis源码剖析之字典(dict)

Dict在redis中是最为核心的一个数据结构，因为它承载了redis里的所有数据，你可以简单粗暴的认为redis就是一个大的dict，里面存储的所有的key-value。

redis中dict的本质其实就是一个hashtable，所以它也需要考虑所有hashtable所有的问题，如何组织K-V、如何处理hash冲突、扩容策略及扩容方式……。实际上Redis中hashtable的实现方式就是普通的hashtable，但Redis创新的引入了渐进式hash以减小hashtable扩容是对性能带来的影响，接下来我们就来看看redis中hashtable的具体实现。

Redis中Dict的实现

dict的定义在dict.h中，其各个字段及其含义如下：

typedef struct dict {
    dictType *type;  // dictType结构的指针，封装了很多数据操作的函数指针，使得dict能处理任意数据类型（类似面向对象语言的interface，可以重载其方法）
    void *privdata;  // 一个私有数据指针(privdata),由调用者在创建dict的时候传进来。
    dictht ht[2];  // 两个hashtable，ht[0]为主，ht[1]在渐进式hash的过程中才会用到。
    long rehashidx; /* 增量hash过程过程中记录rehash执行到第几个bucket了，当rehashidx == -1表示没有在做rehash */
    unsigned long iterators; /* 正在运行的迭代器数量 */
} dict;






1

2

3

4

5

6

7


重点介绍下dictType *type字段(个人感觉命名为type不太合适)，其作用就是为了让dict支持各种数据类型，因为不同的数据类型需要对应不同的操作函数，比如计算hashcode 字符串和整数的计算方式就不一样， 所以dictType通过函数指针的方式，将不同数据类型的操作都封装起来。从面相对象的角度来看，可以把dictType当成dict中各种数据类型相关操作的interface，各个数据类型只需要实现其对应的数据操作就行。 dictType中封装了以下几个函数指针。

typedef struct dictType {
    uint64_t (*hashFunction)(const void *key);  // 对key生成hash值
    void *(*keyDup)(void *privdata, const void *key); // 对key进行拷贝
    void *(*valDup)(void *privdata, const void *obj);  // 对val进行拷贝
    int (*keyCompare)(void *privdata, const void *key1, const void *key2); // 两个key的对比函数
    void (*keyDestructor)(void *privdata, void *key); // key的销毁
    void (*valDestructor)(void *privdata, void *obj); // val的销毁
} dictType;






1

2

3

4

5

6

7

8


dict中还有另外一个重要的字段dictht ht[2]，dictht其实就是hashtable，但这里为什么是ht[2]? 这就不得不提到redis dict的渐进式hash，dict的hashtable的扩容不是一次性完成的，它是先建立一个大的新的hashtable存放在ht[1]中，然后逐渐把ht[0]的数据迁移到ht[1]中，rehashidx就是ht[0]中数据迁移的进度，渐进式hash的过程会在后文中详解。

这里我们来看下dictht的定义：

typedef struct dictht {
    dictEntry **table;  // hashtable中的连续空间
    unsigned long size; // table的大小
    unsigned long sizemask;  // hashcode的掩码
    unsigned long used; // 已存储的数据个数
} dictht;






1

2

3

4

5

6


其中dictEntry就是对dict中每对key-value的封装，除了具体的key-value，其还包含一些其他信息，具体如下：

typedef struct dictEntry {
    void *key;
    union {   // dictEntry在不同用途时存储不同的数据
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next; // hash冲突时开链，单链表的next指针
} dictEntry;






1

2

3

4

5

6

7

8

9

10


dict中的hashtable在出现hash冲突时采用的是开链方式，如果有多个entry落在同一个bucket中，那么他们就会串成一个单链表存储。

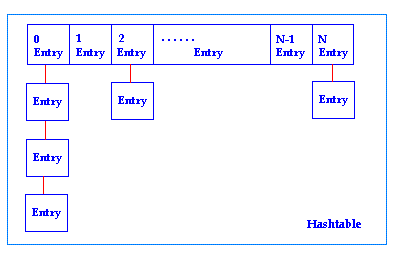

如果我们将dict在内存中的存储绘制出来，会是下图这个样子。

扩容

在看dict几个核心API实现之前，我们先来看下dict的扩容，也就是redis的渐进式hash。 何为渐进式hash？redis为什么采用渐进式hash？渐进式hash又是如何实现的？

要回答这些问题，我们先来考虑下hashtable扩容的过程。如果熟悉java的同学可能知道，java中hashmap的扩容是在数据元素达到某个阈值后，新建一个更大的空间，一次性把旧数据搬过去，搬完之后再继续后续的操作。如果数据量过大的话，HashMap扩容是非常耗时的，所有有些编程规范推荐new HashMap时最好指定其容量，防止出现自动扩容。

但是redis在新建dict的时候，没法知道数据量大小，如果直接采用java hashmap的扩容方式，因为redis是单线程的，势必在扩容过程中啥都干不了，阻塞掉后面的请求，最终影响到整个redis的性能。如何解决？ 其实也很简单，就是化整为零，将一次大的扩容操作拆分成多次小的步骤，一步步来减少扩容对其他操作的影响，其具体实现如下：

上文中我们已经看到了在dict的定义中有个dictht ht[2]，dict在扩容过程中会有两个hashtable分别存储在ht[0]和ht[1]中，其中ht[0]是旧的hashtable，ht[1]是新的更大的hashtable。

/* 检查是否dict需要扩容 */
static int _dictExpandIfNeeded(dict *d)
{
    /* 已经在渐进式hash的流程中了，直接返回 */
    if (dictIsRehashing(d)) return DICT_OK;

    /* If the hash table is empty expand it to the initial size. */
    if (d->ht[0].size == 0) return dictExpand(d, DICT_HT_INITIAL_SIZE);

    /* 当配置了可扩容时，容量负载达到100%就扩容。配置不可扩容时，负载达到5也会强制扩容*/
    if (d->ht[0].used >= d->ht[0].size &&
        (dict_can_resize ||
         d->ht[0].used/d->ht[0].size > dict_force_resize_ratio))
    {
        return dictExpand(d, d->ht[0].used*2); // 扩容一倍容量
    }
    return DICT_OK;
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18


Redis在每次查找某个key的索引下标时都会检查是否需要对ht[0]做扩容，如果配置的是可以扩容 那么当hashtable使用率超过100%(uesed/size)就触发扩容，否则使用率操作500%时强制扩容。执行扩容的代码如下：

/* dict的创建和扩容 */
int dictExpand(dict *d, unsigned long size)
{
    /* 如果size比hashtable中的元素个数还小，那size就是无效的，直接返回error */
    if (dictIsRehashing(d) || d->ht[0].used > size)
        return DICT_ERR;

    dictht n; /* 新的hashtable */
    // 扩容时新table容量是大于当前size的最小2的幂次方，但有上限
    unsigned long realsize = _dictNextPower(size);

    // 如果新容量和旧容量一致，没有必要继续执行了，返回err
    if (realsize == d->ht[0].size) return DICT_ERR;

    /* 新建一个容量更大的hashtable */
    n.size = realsize;
    n.sizemask = realsize-1;
    n.table = zcalloc(realsize*sizeof(dictEntry*));
    n.used = 0;

    // 如果是dict初始化的情况，直接把新建的hashtable赋值给ht[0]就行
    if (d->ht[0].table == NULL) {
        d->ht[0] = n;
        return DICT_OK;
    }

    // 非初始化的情况，将新表赋值给ht[1], 然后标记rehashidx 0
    d->ht[1] = n;
    d->rehashidx = 0; // rehashidx表示当前rehash到ht[0]的下标位置
    return DICT_OK;
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31


这里dictExpand只是创建了新的空间，将rehashidx标记为0(rehashidx==-1表示不在rehash的过程中)，并未对ht[0]中的数据迁移到ht[1]中。数据迁移的逻辑都在_dictRehashStep()中。 _dictRehashStep()是只迁移一个bucket，它在dict的查找、插入、删除的过程中都会被调到，每次调用至少迁移一个bucket。 而dictRehash()是_dictRehashStep()的具体实现，代码如下：

 /* redis渐进式hash，采用分批的方式，逐渐将ht[0]依下标转移到ht[2],避免了hashtable扩容时大量
 * 数据迁移导致的性能问题
 * 参数n是指这次rehash只做n个bucket */
int dictRehash(dict *d, int n) {
    int empty_visits = n*10; /* 最大空bucket数量，如果遇到empty_visits个空bucket，直接结束当前rehash的过程 */
    if (!dictIsRehashing(d)) return 0;

    while(n-- && d->ht[0].used != 0) {
        dictEntry *de, *nextde;

        /* Note that rehashidx can't overflow as we are sure there are more
         * elements because ht[0].used != 0 */
        assert(d->ht[0].size > (unsigned long)d->rehashidx);
        while(d->ht[0].table[d->rehashidx] == NULL) {
            d->rehashidx++;
            if (--empty_visits == 0) return 1; // 如果遇到了empty_visits个空的bucket，直接结束
        }
        // 遍历当前bucket中的链表，直接将其移动到新的hashtable中
        de = d->ht[0].table[d->rehashidx];
        /* 把所有的key从旧的hash桶移到新的hash桶中 */
        while(de) {
            uint64_t h;

            nextde = de->next;
            /* 获取到key在新hashtable中的下标 */
            h = dictHashKey(d, de->key) & d->ht[1].sizemask;
            de->next = d->ht[1].table[h];
            d->ht[1].table[h] = de;
            d->ht[0].used--;
            d->ht[1].used++;
            de = nextde;
        }
        d->ht[0].table[d->rehashidx] = NULL;
        d->rehashidx++;
    }

    /* 检测是否已对全表做完了rehash */
    if (d->ht[0].used == 0) {
        zfree(d->ht[0].table);  // 释放旧ht所占用的内存空间
        d->ht[0] = d->ht[1];  // ht[0]始终是在用ht，ht[1]始终是新ht，ht0全迁移到ht1后会交换下
        _dictReset(&d->ht[1]);
        d->rehashidx = -1;
        return 0;  // 如果全表hash完，返回0
    }

    /* 还需要继续做hash返回1 */
    return 1;
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48


可以看出，rehash就是分批次把ht[0]中的数据搬到ht[1]中，这样将原有的一个大操作拆分为很多个小操作逐步进行，避免了redis发生dict扩容是瞬时不可用的情况，缺点是在redis扩容过程中会占用俩份存储空间，而且占用时间会比较长。

核心API

插入

/* 向dict中添加元素 */
int dictAdd(dict *d, void *key, void *val)
{
    dictEntry *entry = dictAddRaw(d,key,NULL);
    //
    if (!entry) return DICT_ERR;
    dictSetVal(d, entry, val);
    return DICT_OK;
}

/* 添加和查找的底层实现：
 * 这个函数只会返回key对应的entry，并不会设置key对应的value，而是把设值权交给调用者。
 *
 * 这个函数也作为一个API直接暴露给用户调用，主要是为了在dict中存储非指针类的数据，比如
 * entry = dictAddRaw(dict,mykey,NULL);
 * if (entry != NULL) dictSetSignedIntegerVal(entry,1000);
 *
 * 返回值:
 * 如果key已经存在于dict中了，直接返回null，并把已经存在的entry指针放到&existing里。否则
 * 为key新建一个entry并返回其指针。
*/
dictEntry *dictAddRaw(dict *d, void *key, dictEntry **existing)
{
    long index;
    dictEntry *entry;
    dictht *ht;

    if (dictIsRehashing(d)) _dictRehashStep(d);

    /* 获取到新元素的下标，如果返回-1标识该元素已经存在于dict中了，直接返回null */
    if ((index = _dictKeyIndex(d, key, dictHashKey(d,key), existing)) == -1)
        return NULL;

    /* 否则就给新元素分配内存，并将其插入到链表的头部(一般新插入的数据被访问的频次会更高)*/
    ht = dictIsRehashing(d) ? &d->ht[1] : &d->ht[0];
    entry = zmalloc(sizeof(*entry));
    entry->next = ht->table[index];
    ht->table[index] = entry;
    ht->used++;

    /* 如果是新建的entry，需要把key填进去 */
    dictSetKey(d, entry, key);
    return entry;
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44


插入过程也比较简单，就是先定位bucket的下标，然后插入到单链表的头节点，注意这里也需要考虑到rehash的情况，如果是在rehash过程中，新数据一定是插入到ht[1]中的。

查找

dictEntry *dictFind(dict *d, const void *key)
{
    dictEntry *he;
    uint64_t h, idx, table;

    if (dictSize(d) == 0) return NULL; /* dict为空 */
    if (dictIsRehashing(d)) _dictRehashStep(d);
    h = dictHashKey(d, key);
    // 查找的过程中，可能正在rehash中，所以新老两个hashtable都需要查
    for (table = 0; table <= 1; table++) {
        idx = h & d->ht[table].sizemask;
        he = d->ht[table].table[idx];
        while(he) {
            if (key==he->key || dictCompareKeys(d, key, he->key))
                return he;
            he = he->next;
        }
        // 如果ht[0]中没找到，且不再rehas中，就不需要继续找了ht[1]了。
        if (!dictIsRehashing(d)) return NULL;
    }
    return NULL;
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22


查找的过程比较简单，就是用hashcode做定位，然后遍历单链表。但这里需要考虑到如果是在rehash过程中，可能需要查找ht[2]中的两个hashtable。

删除

/* 查找并删除一个元素，是dictDelete()和dictUnlink()的辅助函数。*/
static dictEntry *dictGenericDelete(dict *d, const void *key, int nofree) {
    uint64_t h, idx;
    dictEntry *he, *prevHe;
    int table;

    if (d->ht[0].used == 0 && d->ht[1].used == 0) return NULL;

    if (dictIsRehashing(d)) _dictRehashStep(d);
    h = dictHashKey(d, key);

    // 这里也是需要考虑到rehash的情况，ht[0]和ht[1]中的数据都要删除掉
    for (table = 0; table <= 1; table++) {
        idx = h & d->ht[table].sizemask;
        he = d->ht[table].table[idx];
        prevHe = NULL;
        while(he) {
            if (key==he->key || dictCompareKeys(d, key, he->key)) {
                /* 从列表中unlink掉元素 */
                if (prevHe)
                    prevHe->next = he->next;
                else
                    d->ht[table].table[idx] = he->next;
                // 如果nofree是0，需要释放k和v对应的内存空间
                if (!nofree) {
                    dictFreeKey(d, he);
                    dictFreeVal(d, he);
                    zfree(he);
                }
                d->ht[table].used--;
                return he;
            }
            prevHe = he;
            he = he->next;
        }
        if (!dictIsRehashing(d)) break;
    }
    return NULL; /* 没找到key对应的数据 */
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39


其它API

其他的API实现都比较简单，我在dict.c源码中做了大量的注释，有兴趣可以自行阅读下，我这里仅列举并说明下其大致的功能。

dict *dictCreate(dictType *type, void *privDataPtr);  // 创建dict
int dictExpand(dict *d, unsigned long size);  // 扩缩容
int dictAdd(dict *d, void *key, void *val);  // 添加k-v
dictEntry *dictAddRaw(dict *d, void *key, dictEntry **existing); // 添加的key对应的dictEntry
dictEntry *dictAddOrFind(dict *d, void *key); // 添加或者查找
int dictReplace(dict *d, void *key, void *val); // 替换key对应的value，如果没有就添加新的k-v
int dictDelete(dict *d, const void *key);  // 删除某个key对应的数据
dictEntry *dictUnlink(dict *ht, const void *key); // 卸载某个key对应的entry
void dictFreeUnlinkedEntry(dict *d, dictEntry *he); // 卸载并清除key对应的entry
void dictRelease(dict *d);  // 释放整个dict
dictEntry * dictFind(dict *d, const void *key);  // 数据查找
void *dictFetchValue(dict *d, const void *key);  // 获取key对应的value
int dictResize(dict *d);  // 重设dict的大小，主要是缩容用的
/************    迭代器相关     *********** */
dictIterator *dictGetIterator(dict *d);
dictIterator *dictGetSafeIterator(dict *d);
dictEntry *dictNext(dictIterator *iter);
void dictReleaseIterator(dictIterator *iter);
/************    迭代器相关     *********** */
dictEntry *dictGetRandomKey(dict *d);  // 随机返回一个entry
dictEntry *dictGetFairRandomKey(dict *d);   // 随机返回一个entry，但返回每个entry的概率会更均匀
unsigned int dictGetSomeKeys(dict *d, dictEntry **des, unsigned int count); // 获取dict中的部分数据






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22


其他的API见代码dict.c和dict.h.

本文是Redis源码剖析系列博文，同时也有与之对应的Redis中文注释版，有想深入学习Redis的同学，欢迎star和关注。
Redis中文注解版仓库：https://github.com/xindoo/Redis
Redis源码剖析专栏：https://zxs.io/s/1h
如果觉得本文对你有用，欢迎一键三连。

文章来源: xindoo.blog.csdn.net，作者：xindoo，版权归原作者所有，如需转载，请联系作者。

原文链接：xindoo.blog.csdn.net/article/details/110716234
