Nginx代理
1.Nginx代理概念

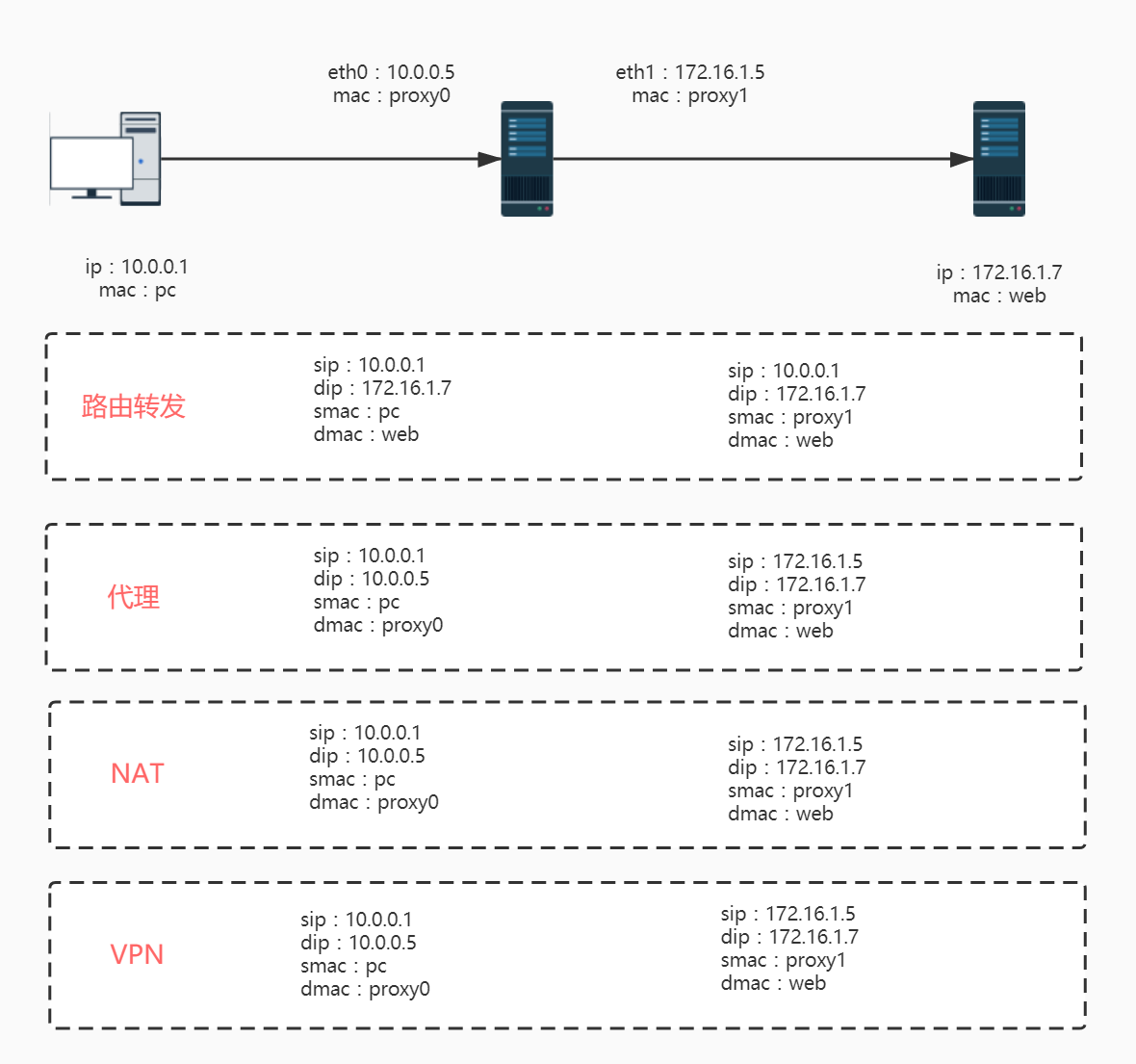

上图描述了几种私网访问公网的方式，下面来解释一下
路由转发：源ip和目标ip都不会改变只改变mac地址，只能在私网使用
客户端10.0...
Nginx代理
1.Nginx代理概念
-
上图描述了几种私网访问公网的方式，下面来解释一下
- 路由转发：源ip和目标ip都不会改变只改变mac地址，只能在私网使用
- 客户端10.0.0.1要访问web服务器172.16.1.7，也就是客户端直接通过路由去访问web服务器，首先请求的源ip是10.0.0.1目标ip是172.16.1.7，源mac是pc目标mac是web，当源ip到达路由器时查询路由表，在转发到web服务器。这时源ip和目标ip不会改变，但是源mac地址会换成路由器的mac地址，最终访问到web服务器，web服务器记录的访问ip依旧是客户端的源ip

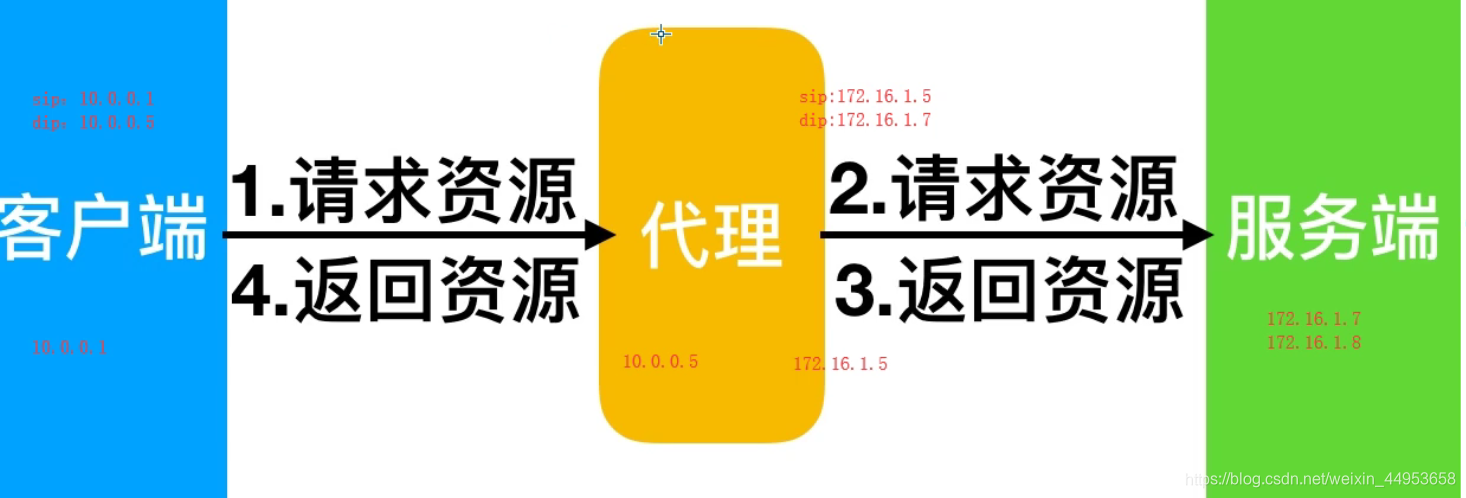

- 代理：源ip和目标ip发生改变，mac地址不会改变
- 这次客户端不会直接去访问web服务器，因为私网和公网是不通的，这时客户端源ip10.0.0.1就会去访问代理的服务器10.0.0.5，代理服务器收到请求后会代替客户端去访问web服务器，这时源ip、目标ip就发生了改变，源ip172.16.1.5目标ip172.16.1.7，最后再把页面返回给客户端，web服务器记录的ip就会是代理服务器的ip，有效的保护了源ip
- nat和vpn实现原理和代理几乎一致，只不过vpn是加密访问，建立一个vpn通道
- nat会将ip头部中的私网ip换成公网ip，消耗资源较大
- vpn可以实现两个不同局域网通信，实现私网到私网之间的通讯首先是封装两个地区的公网ip，到达网关后会把vpn头部去掉，ip头部记录着两个私网的ip地址，就像是在同一局域网在通讯
- 路由转发：源ip和目标ip都不会改变只改变mac地址，只能在私网使用
-
代理的实现方式
- 正向代理，帮客户端连接web服务器
- 私网到公网
- 内部上网 客户端<—>代理—>服务端
- 反向代理，将web服务器资源提供给客户端
- 公网到私网
- 反向代理 客户端—>代理<—>服务端
- 反向代理用的非常多，他可以非常有效的保护后台服务器还能提供一个缓存服务，当客户端通过公网来访问服务器，其实访问的是代理服务器，再由代理服务器转发到web服务器
- 正向代理，帮客户端连接web服务器
-
正向代理与反向代理的区别
- 代理的对象不同
- 正向代理代理的是客户端
- 反向代理代理的是服务端
2.Nginx反向代理配置
2.1.Nginx代理配置语法
-
功能：代理后端web服务器
-
代理后端web服务器配置
- 语法格式：proxy_pass URL;
- 默认配置：-
- 配置区域：location，if in location，limit_except
- URL配置方式
- http://localhost:8000/url
- http://10.0.0.7:8000/url
- http://unix:/tmp/backend.soket:/url/
-
具体配置
proxy_pass http://192.168.81.210- 1
2.2.url跳转修改返回location
-
功能：修改web服务器返回的响应头中的location头域跟refresh头域数值
-
https://blog.csdn.net/weixin_44953658/article/details/105494108
-
url跳转配置
- 语法格式：proxy_redirect [default|off; redirect replacement]
- 默认配置：proxy_redirect default;
- 配置区域：http，server，location
-
具体配置
proxy_redirect http://192.168.1.154:8080/wuman/ http://www.boke.com/wuman/;- 1
2.3.发送后端服务器的请求头信息

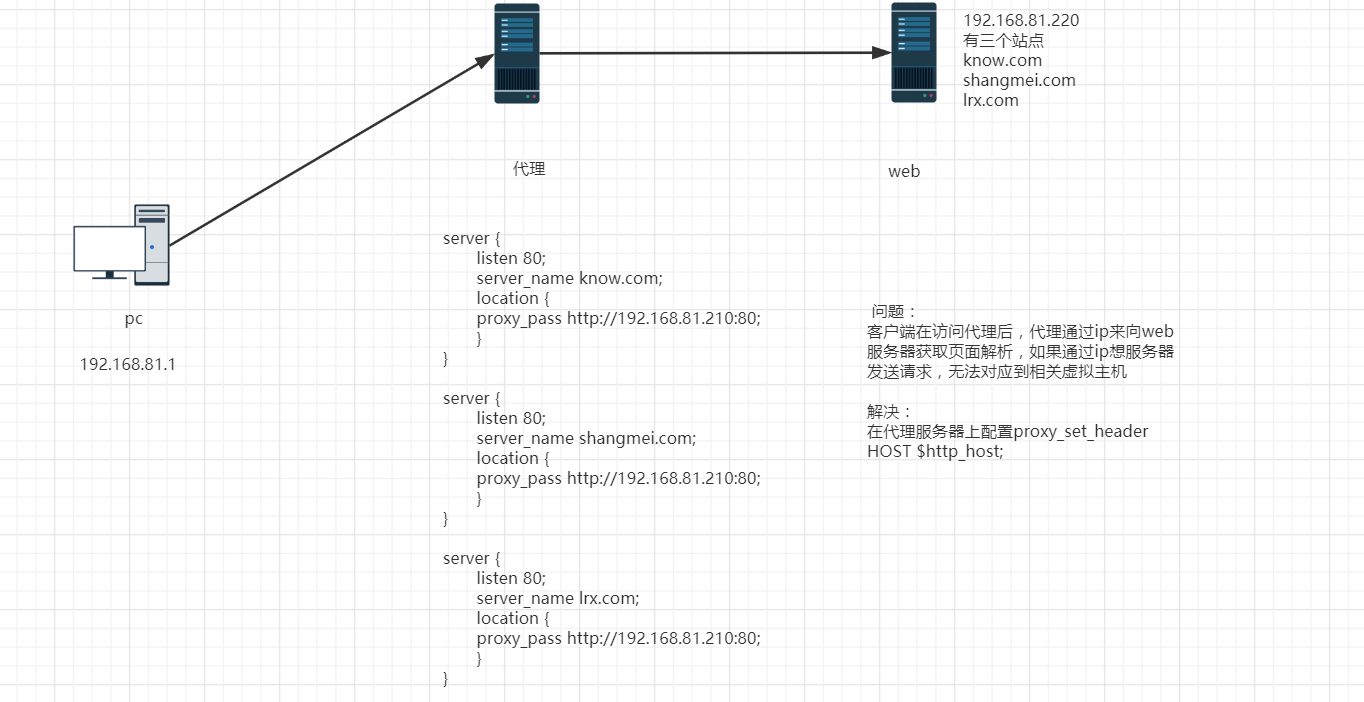

- 功能：假如被代理的web服务器上有多个虚拟主机站点，不定义请求头信息的话无法转发到对应的服务器上，配置了请求头信息，nginx会根据HOST值去找对应的站点信息
2.3.1.请求头配置
-
语法格式：proxy_set_header field value;
-
默认配置：proxy_set_header HOST $proxy_host;
proxy_set_header Connection close;
-
配置区域：http，server，location
-
如果web服务器设置了多个虚拟主机，那么这一项必须配置，如果不配置，只显示配置文件目录中最靠前的站点，字母a-z排序
-
用户请求的时候HOST的值是know.com也就是url中输入的内容，那么代理服务器会向后端传递的请求就会是know.com
proxy_set_header HOST $http_host;- 1
2.3.2获取客户端源ip
-
将 r e m o t e a d d r 的 值 放 进 变 量 X − R e a l − I P 中 ， remote_addr的值放进变量X-Real-IP中， remoteaddr的值放进变量X−Real−IP中，remote_addr的值为客户端的ip，从而记录客户端的访问ip
proxy_set_header X-Real-IP $remote_addr;- 1
-
客户单通过代理访问后端服务，后端服务通过该变量来记录真实客户端地址，也就是说如果不加如下配置则nginx服务器记录的是代理服务器的ip而不是客户端的ip
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;- 1
2.4.代理到后端的超时时间
- TCP连接、响应、返回等超时时间
2.4.1.tcp连接超时时间配置
-
Nginx代理与后端服务器连接超时时间
-
在指定时间内如果无法与后端服务器建立tcp连接则断开
-
超时时间配置
- 语法格式：proxy_connect_timeout time;
- 默认配置：proxy_connect_timeout 60s;
- 配置区域：http、server、location
proxy_connect_timeout 60s;- 1
2.4.2.响应时间配置
-
Nginx代理等待后端服务器的响应时间
-
与后端服务器建立了tcp连接，但在指定时间内后端服务器没有响应对应的页面信息则断开
-
响应时间配置
- 语法格式：proxy_read_timeout time;
- 默认配置：proxy_read_timeout 60s;
- 配置区域：http、server、location
proxy_read_timeout 60s;- 1
2.4.3.数据回传超时
-
后端服务器数据回传给nginx代理超时时间
-
与后端tcp连接建立成功、响应成功、在指定时间内没有显示内容则断开
-
回传时间配置
- 语法格式：proxy_send_timeout time;
- 默认配置：proxy_send_timeout 60s;
- 配置区域：http、server、location
proxy_send_timeout 60s;- 1
2.5.代理缓冲区
2.5.1.开启缓冲区
-
nginx会把后端返回的内容先放到缓冲区，然后再返回给客户端，边收边传，不是全部接收完在传给客户端，而缓存会全部接受完在传给客户端
-
代理缓存区配置
- 语法格式：proxy_buffering on | off;
- 默认配置：proxy_buffering on;
- 配置区域：http、server、location
proxy_buffering on;- 1
2.5.2.配置缓冲区大小
-
设置nginx代理保存用户头信息的缓冲区大小
-
也就是存放缓冲信息目录的大小
-
配置缓冲区大小
- 语法格式：proxy_buffing_size size;
- 默认配置：proxy_buffer_size 4k|8k；
- 配置区域：http、server、location
proxy_buffer_size 128k;- 1
2.5.3.配置缓冲文件大小
-
设置缓冲区文件数量以及大小
-
配置缓冲文件大小
- 语法格式：proxy_buffers number size;
- 默认配置：proxy_buffers 8 4k|8k 8表示文件的数量 4k表示文件的大小
- 配置区域：http、server、location
proxy_buffers 4 128;- 1
2.6.常用代理优化配置
-
可以把常用的代理配置写到单独的文件中，在使用include调用，显得文件不是特别乱，但是个人习惯还是写出来，增加熟练度
vim /etc/nginx/proxy_params proxy_set_header HOST $http_host; proxy_set_header X-Real-IP $remote_addr; proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; proxy_connect_timeout 30; proxy_read_timeout 60; proxy_send_timeout 60; proxy_buffering on; proxy_buffer_size 32k; proxy_buffers 4 128k;- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
-
生产环境反向代理常用配置
client_max_body_size 200m; proxy_redirect off; proxy_set_headed Host $host:80; proxy_set_headed X-Real-IP $remote_addr; proxy_set_headed X-Forwarded-For $proxy_add_x_forwarded_for; proxy_set_header REMOTE-HOST $remote_addr; proxy_connect_timeout 30; proxy_send_timeout 30; proxy_read_timeout 60; proxy_buffer_size 256k; proxy_buffers 4 256k; proxy_busy_buffers_size 256k; proxy_next_upstream error timeout invalid_header http_500 http_404; proxy_max_temp_file_size 128m； proxy_pass http://;- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
3.Nginx反向代理配置实例
- 架构图
| 角色 | 外网IP | 内网IP | 网卡类型 |
|---|---|---|---|
| proxy | eth0:192.168.81.210 | ens33:172.16.1.100 | vm8、vm1 |
| web | eth0:192.168.81.220 | ens33:172.16.1.200 | vm1 |
| 客户端 | 192.168.81.1 | 无内网ip | vm8 |
-
代理服务器两块网卡，vm8：192.168.81.210表示外网地址与客户端连接，vm1：172.16.1.100表示内网地址与web进行连接
-
web服务器二块网卡，vm1:172.16.1.200与代理互连，vm8与客户端相连，主要是为了xshell连接
-
Nginx如果只想让某一网段来访问此服务器，可以在listen后面写上监听的ip，类似基于ip的访问，设置完后只有这个网段的主机可以访问
-
注意：一定要将客户端的vm1网卡关掉，否则在日志中查看时都是172网段（因为vm1与web在同一网段），一定要让客户端ping不同172网段的主机，如果不把vm1网卡关掉，那么listen只设置172.16.1.200，客户端访问172.16.1.200也是可以访问到的，因为是同一网段
-
效果关掉vm1，可以达到效果
- 可以用192.168.81.220来得到页面内容
3.2.安装Nginx
[root@localhost ~]# cat /etc/yum.repos.d/nginx.repo
[nginx]
name=nginx
baseurl=http://nginx.org/packages/centos/7/$basearch
enabled=1
gpgcheck=0
[root@localhost ~]# yum -y install nginx
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
3.2.配置web后端服务器
[root@localhost conf.d]# vim www_know.conf
#www.know.com
server {
listen 172.16.1.200:80;
server_name www.know.com;
access_log /nginx_log/www_know_access.log main;
location / {
root /web/know;
index index.html;
#allow 172.16.1.100;
#deny all;
}
location /download {
autoindex on;
autoindex_exact_size on;
autoindex_localtime on;
auth_basic "后端文件系统";
auth_basic_user_file /etc/nginx/.auth_passwd;
}
}
仅允许代理服务器172.16.1.网段可以访问，如果开放allow、deny表示只有172.16.1.100可以访问
listen这块如果要修改请用restart进行重启，否则不生效
重启服务：
[root@localhost conf.d]# systemctl restart nginx
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30

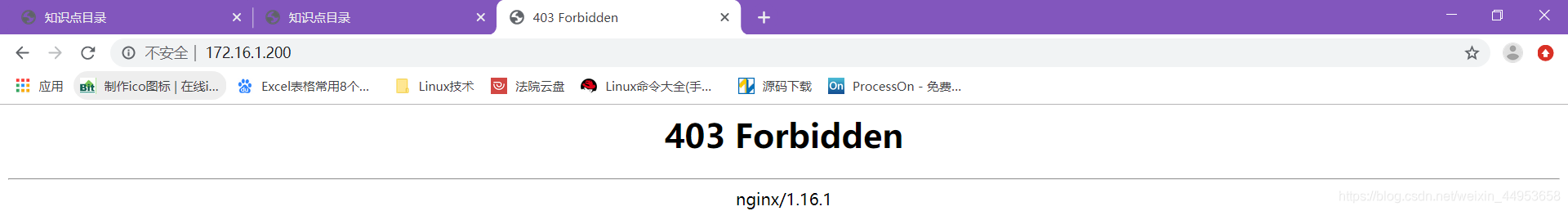

- 做完这步操作后，除了172.16.1.网段的能访问，其余都不能访问
3.3.配置代理服务器
[root@localhost conf.d]# vim www_know_proxy.conf
server {
listen 80;
server_name www.know.com;
location / {
proxy_pass http://172.16.1.200:80;
}
}
重载nginx
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx
配置客户端hosts文件，要写代理服务器的外网ip
192.168.81.210 www.know.com
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 只配置proxy_pass即可看到页面
- 日志输出
代理服务器
192.168.81.1 - - [14/Apr/2020:18:01:45 +0800] "GET /images/b.jpg HTTP/1.1" 404 555 "http://www.know.com/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36"
web服务器
172.16.1.100 - - [14/Apr/2020:18:01:45 +0800] "GET /images/b.jpg HTTP/1.0" 404 555 "http://www.know.com/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-"
- 1
- 2
- 3
- 4
- 5
- 6
3.4.优化代理服务器
- 配置web服务器日志记录客户端的真实ip
注意：首先在nginx.conf配置文件中定义的日志格式加上$http_x_forwarded_for
server {
listen 80;
server_name www.know.com;
location / {
proxy_pass http://172.16.1.200:80;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
日志输出
代理服务器没啥变化
192.168.81.1 - - [14/Apr/2020:18:21:14 +0800] "GET / HTTP/1.1" 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36"
web服务器在最后一列加入了客户端源ip
172.16.1.100 - - [14/Apr/2020:18:23:37 +0800] "GET / HTTP/1.0" 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "192.168.81.1"
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19

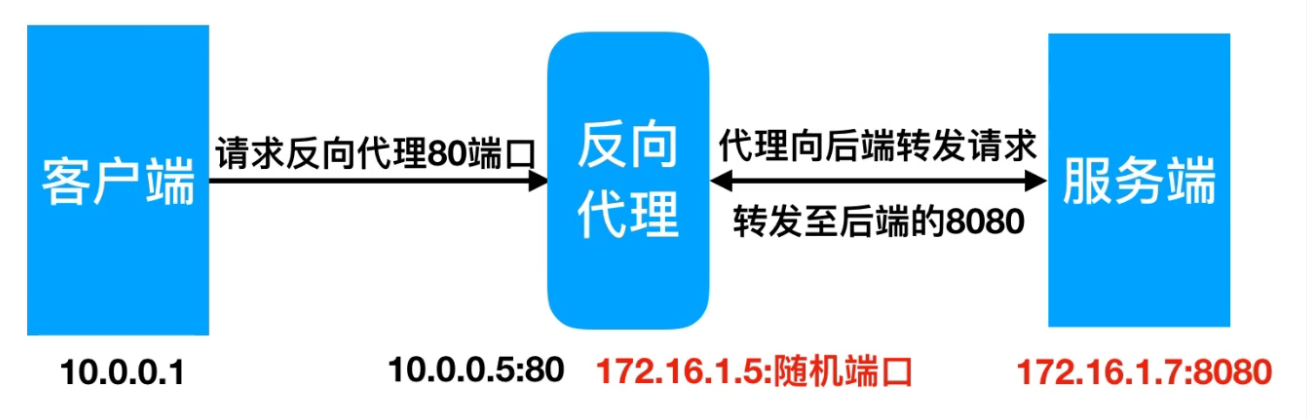

3.5.web服务器修改端口
- 只需要改proxy_pass的端口即可
web服务器配置
[root@localhost conf.d]# vim www_know.conf
server {
listen 172.16.1.200:8080;
server_name www.know.com;
access_log /nginx_log/www_know_access.log main;
location / {
root /web/know;
index index.html;
#allow 172.16.1.100;
#deny all;
}
}
[root@localhost conf.d]# systemctl restart nginx
代理服务器配置
[root@localhost conf.d]# vim www_know_proxy.conf
server {
listen 80;
server_name www.know.com;
location / {
proxy_pass http://172.16.1.200:8080;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
4.多站点代理配置
4.1.web服务器配置
配置know.com
[root@localhost conf.d]# vim www_know.conf
server {
listen 172.16.1.200:80;
server_name www.know.com;
access_log /nginx_log/www_know_access.log main;
location / {
root /web/know;
index index.html;
#allow 172.16.1.100;
#deny all;
}
}
配置WordPress
[root@localhost conf.d]# vim wordpress.conf
server {
listen 172.16.1.200:80;
server_name jiang.wordpress.com;
root /web/wordpress;
index index.php index.html;
access_log /nginx_log/jiang_wordpress_access.log main;
location ~ \.php$ {
root /web/wordpress;
fastcgi_pass 127.0.0.1:9000;
fastcgi_index index.php;
fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
include fastcgi_params;
}
}
重载nginx
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl reload nginx
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
4.2.代理服务器配置

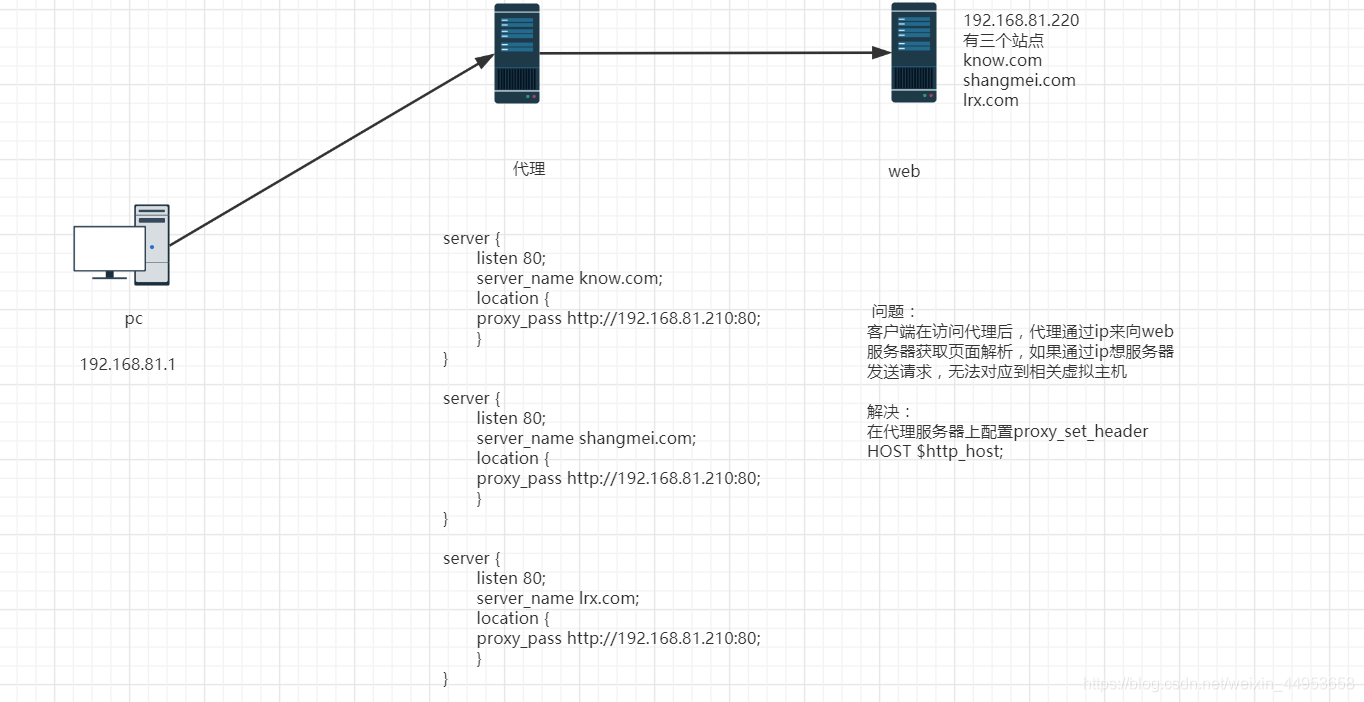

- 多个站点的代理配置，一定要配置proxy_set_header HOST $http_host请求头，否则只会显示配置文件目录按字母排序最靠前的站点，例如有一个a.conf、b.conf如果么有设置请求头，那么默认就一直转发到a.conf的站点，所有站点代理配置文件都需要增加请求头配置
配置know站点代理
[root@localhost conf.d]# vim www_know_proxy.conf
server {
listen 80;
server_name www.know.com;
access_log /nginx_log/www_know_proxy.log main;
location / {
proxy_pass http://172.16.1.200:80;
proxy_set_header HOST $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
配置WordPress站点代理
[root@localhost conf.d]# vim jiang_wordpress_proxt.conf
#jiang.wordpresscom
server {
listen 80;
server_name jiang.wordpress.com;
access_log /nginx_log/jiang_wordpress_proxy.log main;
location / {
proxy_pass http://172.16.1.200:80;
proxy_set_header HOST $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_connect_timeout 30;
proxy_read_timeout 60;
proxy_send_timeout 60;
proxy_buffering on;
proxy_buffer_size 128k;
proxy_buffers 4 128k;
}
}
重启nginx服务
[root@localhost conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.d]# systemctl restart nginx
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
4.3.效果
-

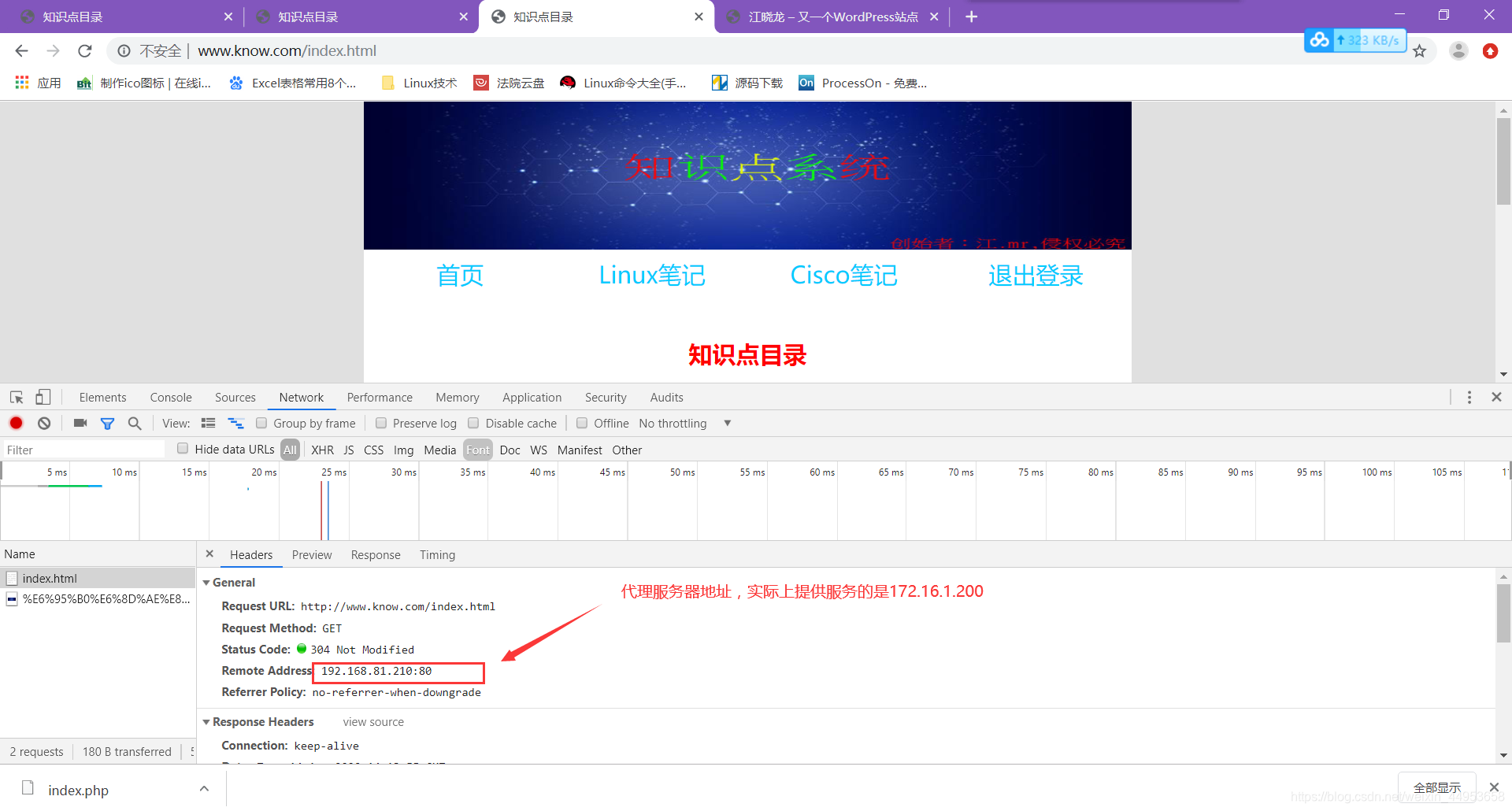

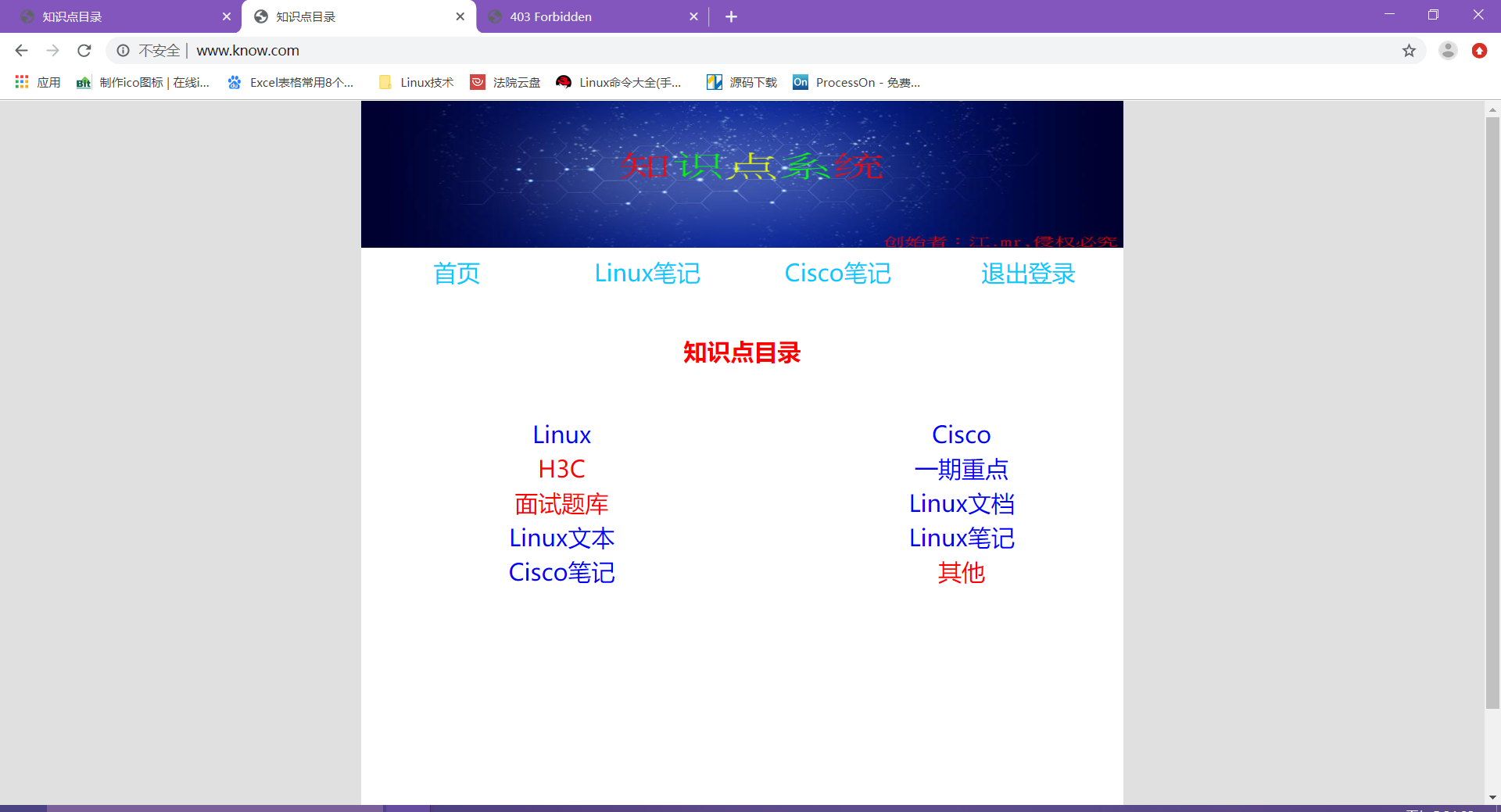

www.know.com站点
-

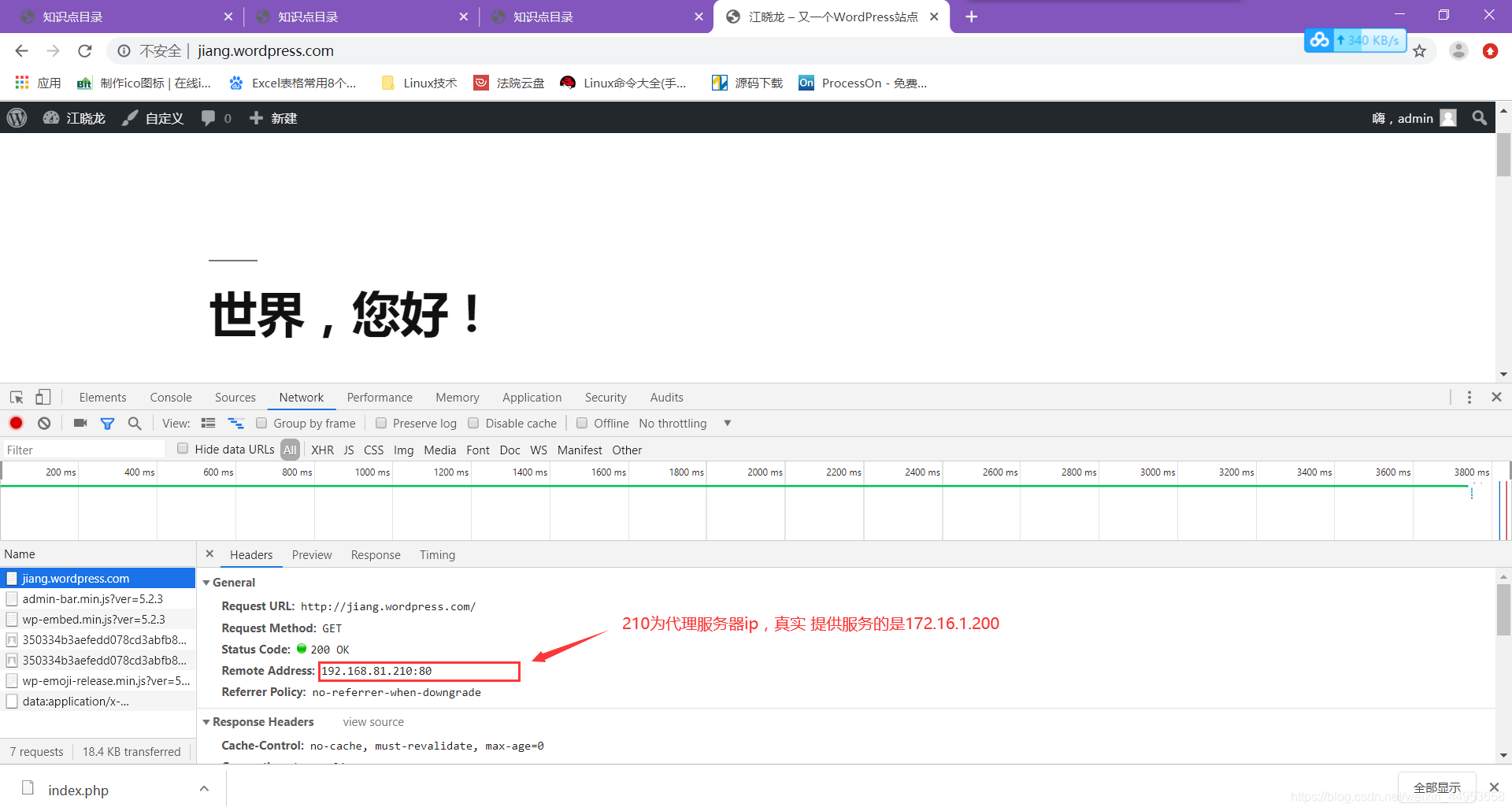

jiang.wordpress.com站点
- 日志输出
想要看到效果可以在日志格式中加上$http_host
代理端
[root@localhost conf.d]# vim /etc/nginx/nginx.conf
log_format main '$remote_addr - $http_host - $remote_user [$time_local] $http_host $msec "$request" $request_time '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
日志输出
www.know.com
192.168.81.1 - www.know.com - admin [14/Apr/2020:22:24:15 +0800] www.know.com 1586874255.239 "GET / HTTP/1.1" 0.002 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-"
jiang.wordpress.com
192.168.81.1 - jiang.wordpress.com - - [14/Apr/2020:22:25:25 +0800] jiang.wordpress.com 1586874325.404 "GET / HTTP/1.1" 3.007 200 18460 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "-"
web端
[root@localhost conf.d]# vim /etc/nginx/nginx.conf
log_format main '$remote_addr - $http_host - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
日志输出
www.know.com
172.16.1.100 - www.know.com - admin [14/Apr/2020:22:27:08 +0800] "GET / HTTP/1.0" 304 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "192.168.81.1"
jiang.wordpress.com
172.16.1.100 - jiang.wordpress.com - - [14/Apr/2020:22:27:46 +0800] "GET / HTTP/1.0" 200 18447 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.80 Safari/537.36" "192.168.81.1"
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
5.常用组合配置
通常将常用的代理参数写到一个指定文件，然后用到时用include调用
[root@localhost nginx]# vim proxy_params
proxy_set_header HOST $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_connect_timeout 30;
proxy_send_timeout 60;
proxy_read_timeout 60;
proxy_buffering on;
proxy_buffer_size 128k;
proxy_buffers 4 128k;
[root@localhost nginx]# vim conf.d/www_know_proxy.conf
server {
listen 80;
server_name www.know.com;
access_log /nginx_log/www_know_proxy.log main;
location / {
include proxy_params; //确保proxy_params位于conf.d上级目录，否则建议使用绝对路径include /etc/nginx/proxy_params
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
6.故障排查
6.1.代理访问不到web页面
1.检查web服务器是否能提供服务
-
检查配置文件
server { listen 80; server_name www.know.com; location / { root /web/know; index index.html; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
-
根据日志判断错误类型
-
检查网站目录、索引是否存在以及目录的属主
-
检查nginx服务是否启动
2.检查代理服务器配置
-
检查配置文件
server { listen 80; server_name www.know.com; location / { proxy_pass http://172.16.1.200:80; include /etc/nginx/proxy_params; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
-
检查dns解析
- 要求所有web站点的域名解析为代理服务器的ip，也就是写A记录是域名要对应的IP必须是代理服务器的ip
6.2.无法正确代理
-
代理配置无误，web服务器配置无误，就是代理不到
-
解决办法：在web服务器也配置请求头，成功后在删掉
server { listen 80; server_name www.know.com; location / { root /web/know; index index.html; include proxy_params; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
7.总结
代理的80端口可以对应多个后端的80端口
前端的80端口可以对应不同的后端端口
文章来源: jiangxl.blog.csdn.net，作者：Jiangxl~，版权归原作者所有，如需转载，请联系作者。
原文链接：jiangxl.blog.csdn.net/article/details/107705867
【版权声明】本文为华为云社区用户转载文章，如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱：
cloudbbs@huaweicloud.com
- 点赞
- 收藏
- 关注作者
评论（0）
