Redis哨兵集群工作原理及架构部署

1.redis哨兵模式原理

redis主从复制的不足: 当主库宕机后,slave无法自己变成主库,进行数据的写入,每次都需要人为配置将从库变为主库才能进行数据写入,当主库修复后还需要人为配置导入从库主机在配置主从复制

redis哨兵模式的优势: redis哨兵建立在主从之上,有一个监控功能,监控主库是否异常,当主库异常之后会自动将某一个slave变为主库,省掉了人为配置

redis哨兵模式原理: 哨兵模式建立在主从复制基础之上,会在每一个redis节点上打开一个sentinel监控,每个sentinel进程都有自己的端口号和IP,所有sentinel共享集群信息,集群中所有的sentinel都是可以通信的,当主库宕机后,主库上的sentinel就会向集群中的其他节点的sentinel发送信息说主库宕机了,需要在从库上选举master,这时每个节点上的sentinel会比较自己redis配置的ID号,比如slave1的ID号大,slave1就会选举为master作为主库,当故障的主库重新加入集群后,主库上的sentinel会向其他节点的sentinel询问谁是主库,这时slave1上的sentinel就会告诉主库上的sentinel说slave1是主库,重新加入集群的主库就会找slave1同步数据,如果重新加入的主库想再次成为主库,只需要执行提权命令就可以重新成为主库。

主从复制的时候程序配置redis地址的时候都是写死主库的地址,每次主库宕机都需要手动修改应用

有了哨兵模式后,在程序代码中配置不是redis地址,而是配置的所有哨兵的地址,形成一个地址池,即使集群中一个哨兵坏掉了,还有其他两个哨兵,每次需要找redis写入数据时,程序首先会找哨兵进程,哨兵之间信息共享,会立马告诉程序谁是主库,这时程序拿到哨兵告诉它的redis主库地址,就会去找主库存数据,因此即使主库坏了,也不需要修改程序代码

哨兵的配置文件在启动哨兵服务后,尽量不要去修改,因为哨兵会自动增加配置

哨兵集群个数建议是奇数,比如3/5/7

配置了哨兵后,当主库挂掉,哨兵选举了新库,会自动把配置文件修改为最新主库的地址

哨兵的选举规则: 首选判断slave-priority权重优先级,谁的高谁当选为master主库,如果都一致,那么久比较各个节点的id,谁的大谁当选

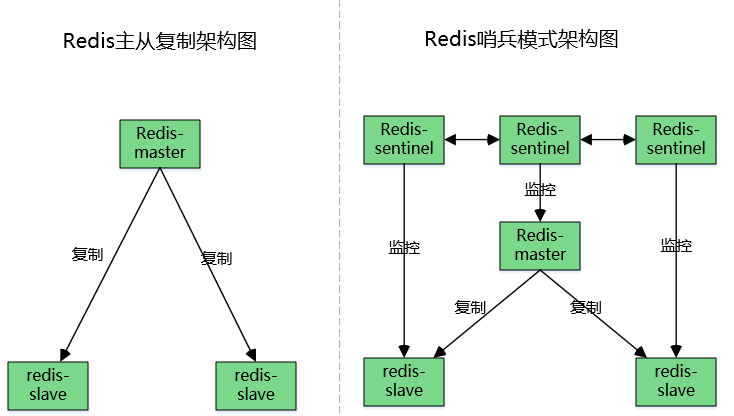

哨兵模式架构和主从复制架构对比
在这里插入图片描述

2.搭建redis哨兵集群

2.1.环境准备

IP 服务
192.168.81.210 redis+sentinel+master
192.168.81.220 redis+sentinel+slave
192.168.81.230 redis+sentinel+slave

配置哨兵集群步骤:

​ 1.在所有节点搭建redis

​ 2.配置主从复制,一主两从

​ 3.在所有节点配置sentinel,启动sentinel后,配置文件会自动增加

2.2.在所有机器上部署redis

192.168.81.210配置

1.创建redis部署路径
[root@redis-1 ~]# mkdir -p /data/redis_cluster/redis_6379/{conf,pid,logs,data}

2.下载redis
[root@redis-1 ~]# mkdir /data/soft
[root@redis-1 ~]# cd /data/soft
[root@redis-1 /data/soft]# wget https://repo.huaweicloud.com/redis/redis-3.2.9.tar.gz

3.便于安装redis
[root@redis-1 /data/soft]# tar xf redis-3.2.9.tar.gz -C /data/redis_cluster/
[root@redis-1 /data/soft]# cd /data/redis_cluster/
[root@redis-1 /data/redis_cluster]# ln -s redis-3.2.9/ redis
[root@redis-1 /data/redis_cluster]# cd redis/src
[root@redis-1 /data/redis_cluster/redis]# make && make install

4.准备配置文件
[root@redis-1 ~]# vim /data/redis_cluster/redis_6379/conf/redis_6379.conf
daemonize yes
bind 192.168.81.210 127.0.0.1
port 6379
pidfile /data/redis_cluster/redis_6379/pid/redis_6379.pid
logfile /data/redis_cluster/redis_6379/logs/redis_6379.log
databases 16
dbfilename redis_6379.rdb
dir /data/redis_cluster/redis_6379/data/
save 900 1
save 300 100
save 60 10000

5.启动redis
[root@redis-1 ~]# redis-server /data/redis_cluster/redis_6379/conf/redis_6379.conf



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31

192.168.81.220配置

由于redis-1已经部署好了一套redis,我们可以直接复制过来使用

1.使用rsync将redis-1的redis目录拷贝过来你
[root@redis-1 ~]# rsync -avz /data root@192.168.81.220:/

2.查看拷贝过来的目录文件
[root@redis-2 ~]# ls  /data/redis_cluster/
redis  redis-3.2.9  redis_6379
[root@redis-2 ~]# ls  /data/redis_cluster/redis_6379/
conf  data  logs  pid

3.编译安装redis,使系统能使用redis命令
直接执行make install即可,因为编译步骤在redis-1已经做了
[root@redis-2 ~]# cd /data/redis_cluster/redis-3.2.9/
[root@redis-2 /data/redis_cluster/redis-3.2.9]# make install

4.修改redis配置文件
[root@redis-2 ~]# vim /data/redis_cluster/redis_6379/conf/redis_6379.conf
bind 192.168.81.220 127.0.0.1

5.启动redis
[root@redis-2 ~]# redis-server /data/redis_cluster/redis_6379/conf/redis_6379.conf




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21

192.168.81.230配置

由于redis-1已经部署好了一套redis,我们可以直接复制过来使用

1.使用rsync将redis-1的redis目录拷贝过来你
[root@redis-1 ~]# rsync -avz /data root@192.168.81.230:/

2.查看拷贝过来的目录文件
[root@redis-3 ~]# ls  /data/redis_cluster/
redis  redis-3.2.9  redis_6379
[root@redis-3 ~]# ls  /data/redis_cluster/redis_6379/
conf  data  logs  pid

3.编译安装redis,使系统能使用redis命令
直接执行make install即可,因为编译步骤在redis-1已经做了
[root@redis-3 ~]# cd /data/redis_cluster/redis-3.2.9/
[root@redis-3 /data/redis_cluster/redis-3.2.9]# make install

4.修改redis配置文件
[root@redis-3 ~]# vim /data/redis_cluster/redis_6379/conf/redis_6379.conf
bind 192.168.81.230 127.0.0.1

5.启动redis
[root@redis-3 ~]# redis-server /data/redis_cluster/redis_6379/conf/redis_6379.conf



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20

2.3.三台redis部署完成

[root@redis-1 ~]# ps aux | grep redis
root      21860  0.1  0.5 139020  9740 ?        Ssl  09:36   0:16 redis-server 192.168.81.210:6379
root      25296  0.0  0.0 112724   984 pts/0    S+   13:15   0:00 grep --color=auto redis

[root@redis-1 ~]# ssh 192.168.81.220 "ps aux | grep redis"
root      47658  0.1  0.5 141068 10780 ?        Ssl  1月28   1:24 redis-server 192.168.81.220:6379
root      63254  0.0  0.0 113176  1588 ?        Ss   13:15   0:00 bash -c ps aux | grep redis
root      63271  0.0  0.0 112724   968 ?        S    13:15   0:00 grep redis

[root@redis-1 ~]# ssh 192.168.81.230 "ps aux | grep redis"
root      56584  0.1  0.7 136972  7548 ?        Ssl  13:13   0:00 redis-server 192.168.81.230:6379
root      56644  0.0  0.1 113176  1588 ?        Ss   13:15   0:00 bash -c ps aux | grep redis
root      56661  0.0  0.0 112724   968 ?        S    13:15   0:00 grep redis




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

2.4.配置redis主从

要在两台slave上同步主库配置

1.配置主从复制
[root@redis-2 ~]# redis-cli
127.0.0.1:6379> SLAVEOF 192.168.81.210 6379
OK

[root@redis-3 ~]# redis-cli
127.0.0.1:6379> SLAVEOF 192.168.81.220 6379
OK


2.主库新建一个key
127.0.0.1:6379> set name jiangxl
OK


3.从库查看是否复制
[root@redis-2 ~]# redis-cli
127.0.0.1:6379> get name
"jiangxl"
[root@redis-3 ~]# redis-cli
127.0.0.1:6379> get name
"jiangxl"




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

2.5.部署哨兵进程sentinel

配置文件解释

sentinel monitor mymaster 192.168.81.210 6379 2			//设置主节点信息,mymaster是主节点别名,就是随便起一个名字,然后填写主节点的ip地址,2表示当主节点挂掉后,有2个sentinel同意后才会选举新的master,一组哨兵集群,要把名称都写成一样的

sentinel down-after-milliseconds mymaster 3000			//主库宕机多少秒,从库在进行切换,因为有时因为网络波动,如果只要主库一宕机就切换主从,那么redis可能一直处于正在切换状态
sentinel parallel-syncs mymaster 1					//允许几个节点同时向主库同步数据
sentinel failover-timeout mymaster 18000			//故障转移超时时间,当从库同步主库的rdb文件,多长时间没有同步完就认为超时



  • 1
  • 2
  • 3
  • 4
  • 5

三台redis服务器都要按如下配置,已经将配置文件中的bind写成了系统变量,在配合cat写入到文件,因此直接执行如下命令即可

1.创建哨兵服务配置路径
mkdir -p /data/redis_cluster/redis_26379/{conf,data,pid,logs}

2.写入哨兵配置文件
cat > /data/redis_cluster/redis_26379/conf/redis_26379.conf <<EOF
bind $(ifconfig | awk 'NR==2{print $2}')
port 26379
daemonize yes
logfile /data/redis_cluster/redis_26379/logs/redis_26379.log
dir /data/redis_cluster/redis_26379/data
sentinel monitor mymaster 192.168.81.210 6379 2
sentinel down-after-milliseconds mymaster 3000
sentinel parallel-syncs mymaster 1
sentinel failover-timeout mymaster 18000
EOF




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

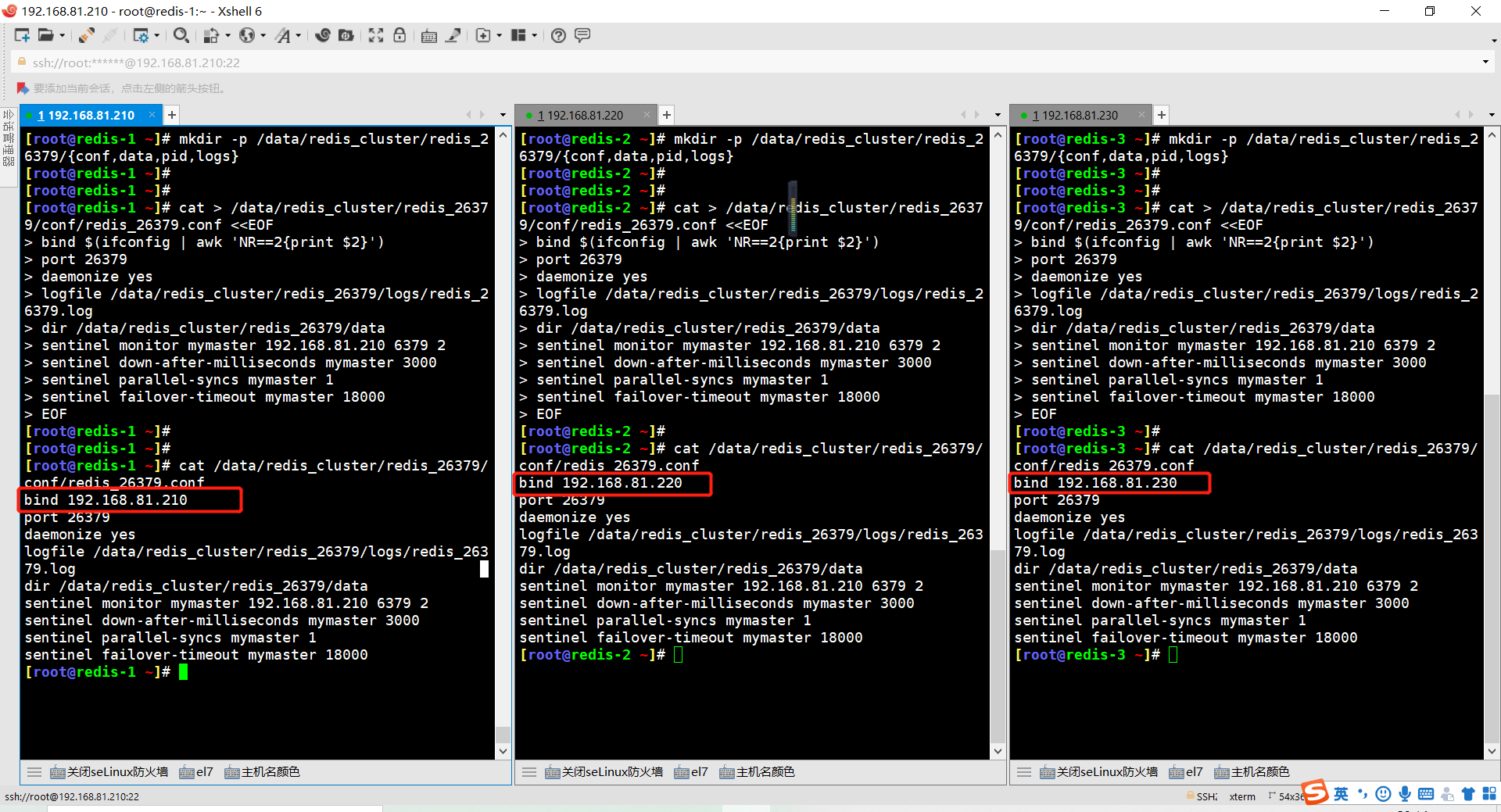

配置完记得查看下配置文件bind一列是否是各自主机的ip地址
在这里插入图片描述

2.6.启动哨兵观察配置文件的变化

三台机器都这么操作启动哨兵

 redis-sentinel /data/redis_cluster/redis_26379/conf/redis_26379.conf



  • 1

观察哨兵启动前后配置文件的变化

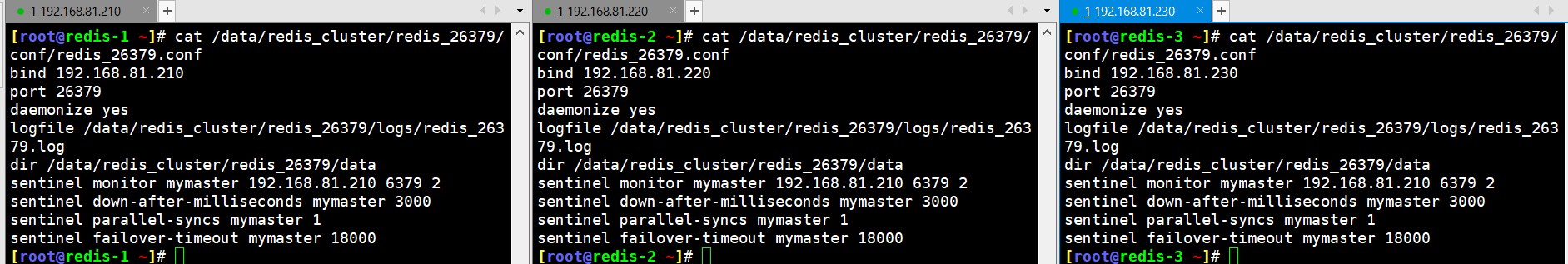

启动前
在这里插入图片描述

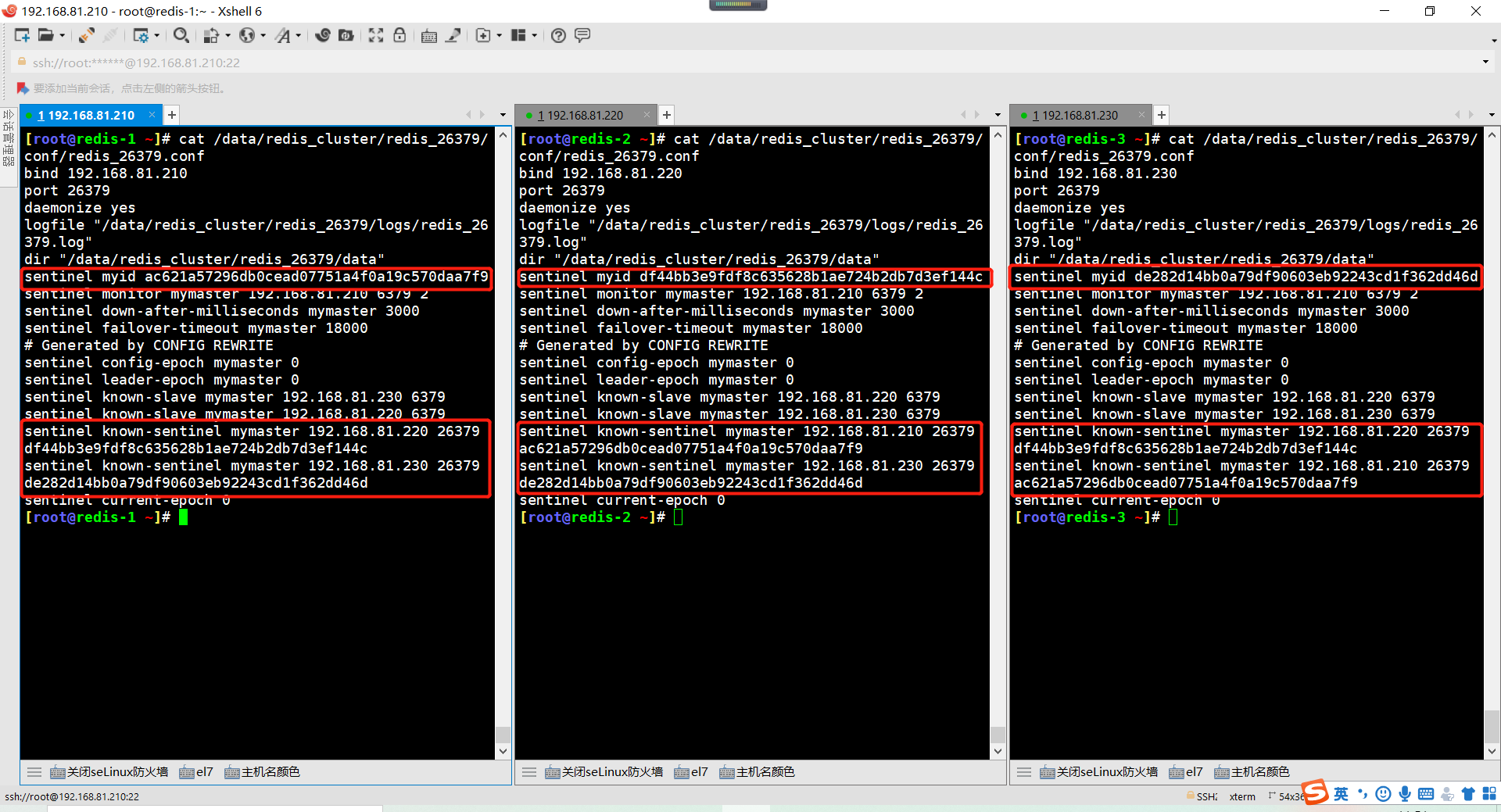

启动后

在这里插入图片描述

每台哨兵主机都自动增加了一个myid的配置,这个就是当主库挂掉后,哨兵选举的依据,判断谁的myid大谁就当选为主库

每台哨兵主机还自动增加了sentinel known-sentinel这个配置,这个配置每个哨兵会记录集群中其他节点的id号,这样就能够实现信息共享,即使应用在询问哨兵进程谁是主库,这时由于每个哨兵进程都有其他节点的信息,因此就能里面告诉应用谁是主库

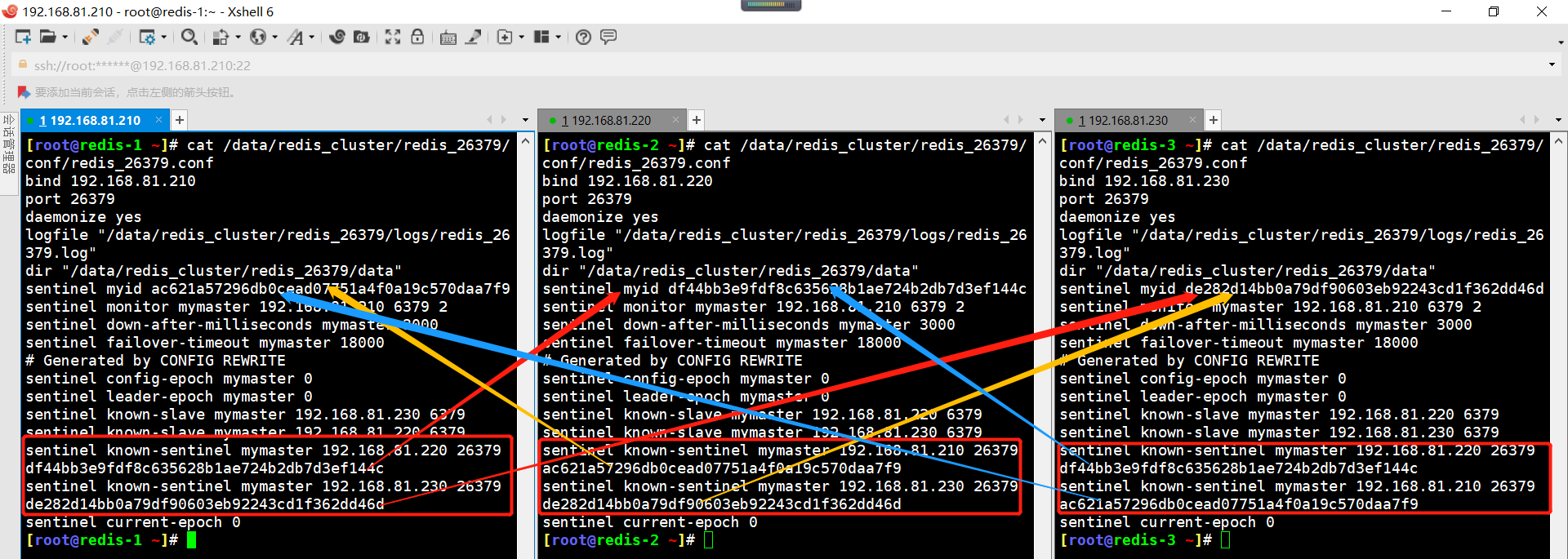

在这里插入图片描述

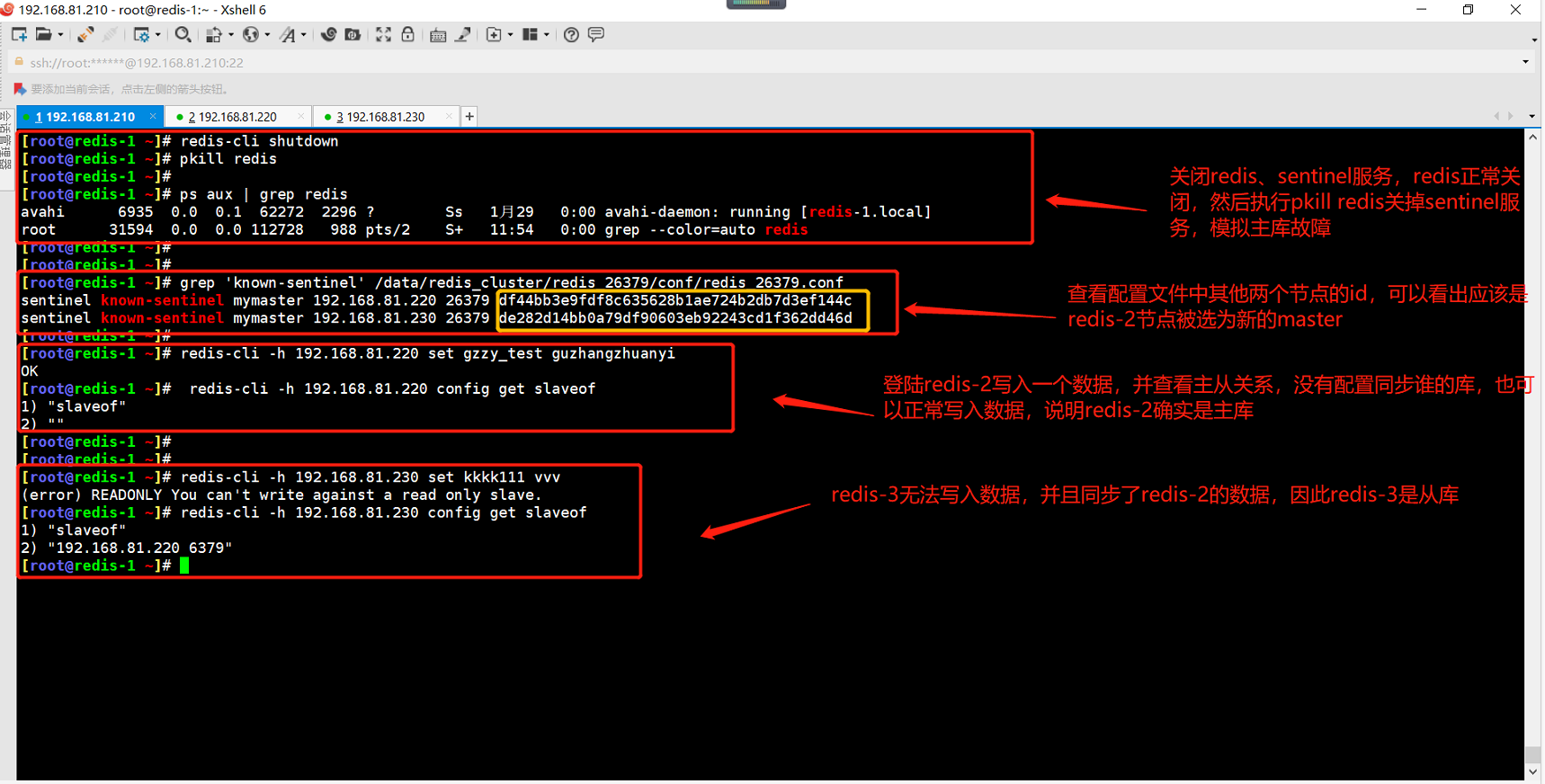

2.7.模拟主库故障验证应用是否可用

配置完哨兵后,每个节点上都有集群的信息共享,当主库挂掉后,哨兵进程确认主库下线了,哨兵根据各自的id大小选举新的主库,接替主库的工作,保证应用程序不受影响,当主库修复好后,在通过提权的方式先同步目前主库的数据,在让自身成为主库

1.关闭主库的redis服务,reids正常关闭,sentinel直接kill
[root@redis-1 ~]# redis-cli shutdown
[root@redis-1 ~]# pkill redis

4.查看配置文件看看谁的myid大
redis-2的myid比较大
[root@redis-1 ~]# grep 'known-sentinel' /data/redis_cluster/redis_26379/conf/redis_26379.conf
sentinel known-sentinel mymaster 192.168.81.220 26379 df44bb3e9fdf8c635628b1ae724b2db7d3ef144c
sentinel known-sentinel mymaster 192.168.81.230 26379 de282d14bb0a79df90603eb92243cd1f362dd46d

2.测试redis-2是否可用写入数据
可以写入数据,redis-2被选为主库
[root@redis-1 ~]# redis-cli -h 192.168.81.220 set gzzy_test guzhangzhuanyi
OK
[root@redis-1 ~]#  redis-cli -h 192.168.81.220 config get slaveof
1) "slaveof"
2) ""

4.测试redis-3是否可用写入数据
写入数据失败,并且同步的是redis-2的数据,因此redis-2为主库
[root@redis-1 ~]# redis-cli -h 192.168.81.230 set kkkk111 vvv
(error) READONLY You can't write against a read only slave.
[root@redis-1 ~]# redis-cli -h 192.168.81.230 config get slaveof
1) "slaveof"
2) "192.168.81.220 6379"




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26

在这里插入图片描述

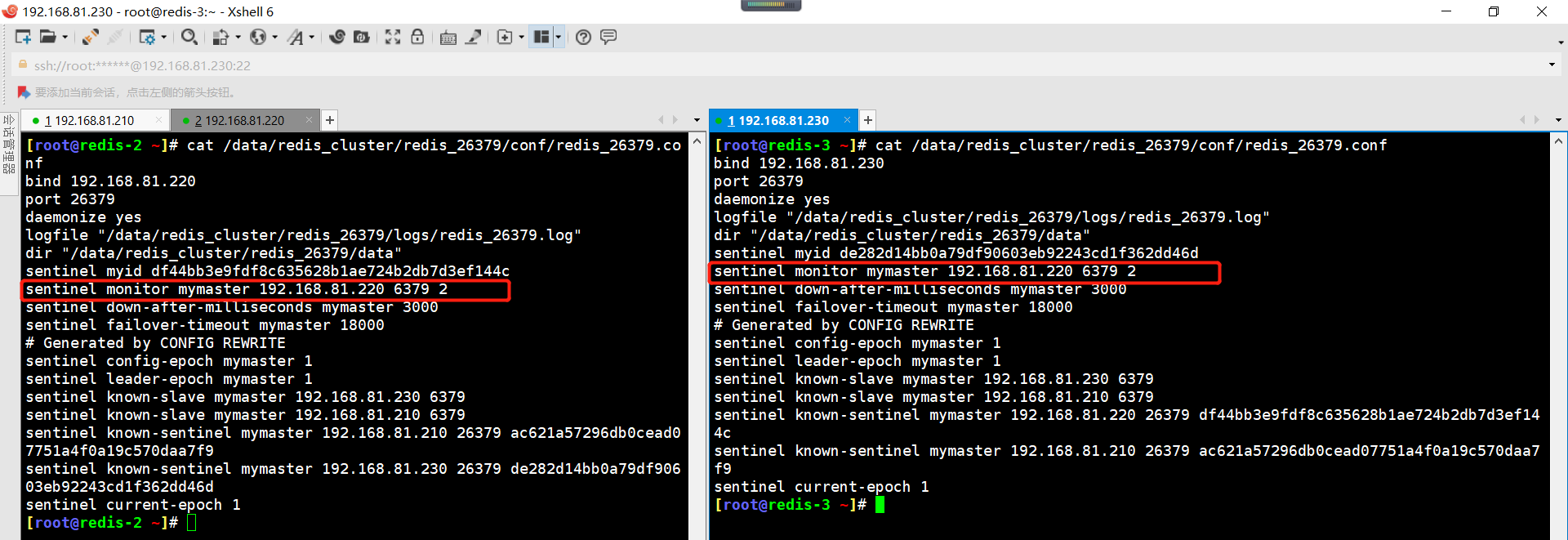

2.8.主库挂掉其他节点配置文件的变化

主库挂掉后,其他两个节点选举出master后,配置文件也会填写为新master的地址

在这里插入图片描述
