要求

LED是程序开发中最常用的状态指示设备。开发板上有两个用户可编程LED，他们直接与CPU的GPIO连接，低电平有效(点亮），通过对G口的操作控制CPU板左下角的LED1和LED2实现轮流闪烁。详细的资源用如下表。

LED1
GPIOLIG口的第8位指示
LED2
GPIOIIG口的第9位指示

C语言部分

#define rGPGCON (*(volatile unsigned *)0x56000060)
#define rGPGDAT (*(volatile unsigned *)0x56000064)
#define rGPGUP  (*volatile unsigned *)0x56000068)


void Led_port_init(void);

#define LED1_ON   ~(1<<8)
#define LED2_ON   ~(1<<9)


#define LED1_OFF   (1<<8)
#define LED2_OFF   (1<<9)
/*************************************************
Function name: delay
Parameter    : times
Description	 : 延时函数
Return		 : void
Argument     : void
Autor & date :
**************************************************/
void delay(int times)
{
    int i;
    for(;times>0;times--)
      for(i=0;i<400;i++);
}
/*************************************************
Function name: Main
Parameter    : void
Description	 : 主功能函数
Return		 : void
Argument     : void
Autor & date :
**************************************************/
int Main()
{
    Led_port_init();

    while(1)
    {
    	/* 1亮2灭 */
    	rGPGDAT = rGPGDAT&(LED1_ON)|(LED2_OFF);

    	delay(10000);

    	/* 1灭2亮 */
    	rGPGDAT = rGPGDAT|(LED1_OFF)&(LED2_ON);

    	delay(10000);
    }
}

/*************************************************
Function name: Led_port_init
Parameter    : void
Description	 : mini2440开发板有4个引脚连接了LED发光
               二极管，分别是GPB5--LED1，GPB6—LED2
               GPB7--LED3，GPB8--LED4，该函数的作用
               是对其个引脚进行初始化。
Return		 : void
Argument     : void
Autor & date : Daniel
**************************************************/
void Led_port_init(void)
{
   /*设置GPG8-GPG9为输出端口*/
   rGPGCON &= ~((3<<16)|(3<<18));
   /*
     11 0000 0000 0000 0000
   1100 0000 0000 0000 0000
   1111 0000 0000 0000 0000
   0000 1111 1111 1111 1111
   */

   rGPGCON |= (1<<16)|(1<<18);

   /*
      1 0000 0000 0000 0000
    100 0000 0000 0000 0000
   0101 0000 0000 0000 0000
   */

}

汇编部分

		AREA Init,CODE,READONLY;
		ENTRY;
		EXPORT _ENTRY          ;
_ENTRY
ResetEntry
		MOV sp,#0x0c700000     ;
		import Main            ;
		BL     Main			   ;

		end

资料部分

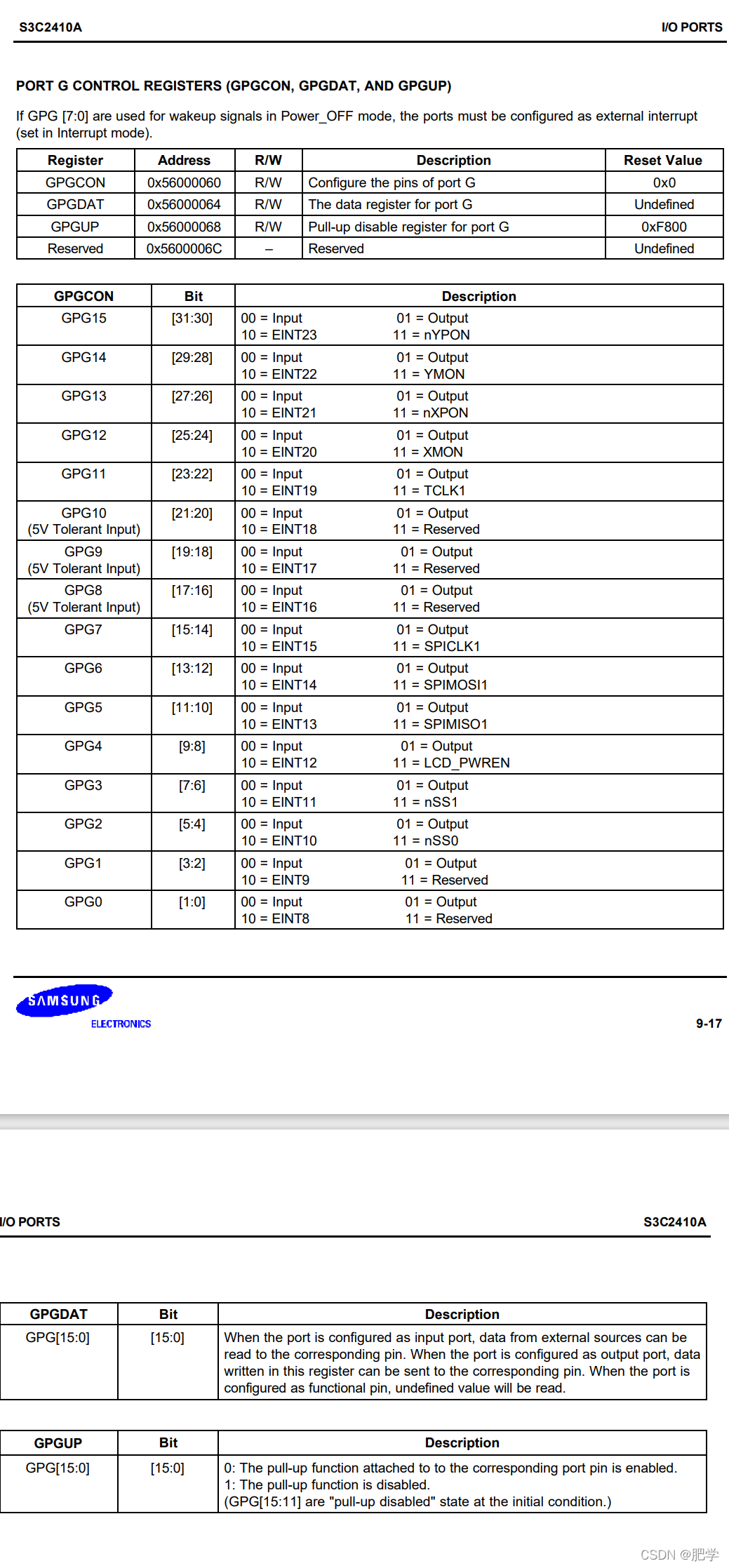

gpio的gpg端口
