ROS1/2机器人之从命令调用到程序编写

难度级别：

容易☞命令调用

困难☞程序编写

命令调用简单案例

ROS1：

rosrun package-name executable-name

*ROS1必须要保证主节点运行，才能单独使用rosrun。

（roscore）

ROS2：

ros2 run package-name executable-name

比如启动键盘遥控turtlesim

ROS1：

roscore

rosrun turtlesim turtlesim_node

rosrun turtlesim turtle_teleop_key

大多数 ROS1 节点在启动时连接到节点管理器上，如果运行中连接中断，则不会尝试重新连接。因此，如果 roscore 被终止，当前运行的其他节点将无法建立新的连接，即使 稍后重启 roscore 也无济于事。

于是，引入DDS！（当然这只是其中一个重要原因）

ROS2：

ros2 run turtlesim turtlesim_node

ros2 run turtlesim turtle_teleop_key

ROS 2建立在DDS / RTPS之上，将其作为中间件，提供发现、序列化和传输等功能。 总述一下，DDS是一 个端到端的中间件，它提供了ROS系统相关的功能，例如分布式发现（并不是ROS 1采用的集中式，如roscore）和控制传输不同 “服务质量”的选项。

DDS是一个行业标准，然后由一系列供应商实施，如：RTI 的实现版本-Connext或ADLink的实现版本-OpenSplice RTPS（又 名DDSI-RTPS）是DDS用于通过网络进行通信的有线协议，虽 然有些实现并不能满足完整的DDS API，但可以为ROS 2提供足够的功能，例如eProsima的实现版本-快速RTPS。 ROS 2支持多种DDS / RTPS实现，因此在选择供应商/实现时，并不是“一刀切”。在选择中间件实现时，可能会考虑许多因 素：许可、技术、平台可用性或计算占用空间等因素。供应商可能会提供多个针对满足不同需求的DDS或RTPS实现版本。例如，RTI有一些Connext实现的变化，其目的各不相同，例如专门 针对微控制器而另一个针对需要特殊安全认证的应用（目前ROS 2仅支持其标准桌面版本）。为 了 使 用 DDS / RTPS 实 现 与 ROS 2 ， ROS 中 间 接 口 “ROS Middleware interface, RMW”（又名rmw接口或rmw）封装需要创建一个使用DDS实现或RTPS实现的API和工具抽象ROS中 间件接口。实现和维护RMW包用于支持DDS开发需要做很多工作，但至少支持一些实现对于确保ROS 2代码库不依赖于任何一 个特定实现非常重要，因为用户依据具体项目的需求，可能希望根据需要切换实现版本。

程序编写简单案例

为何package-name是turtlesim？

这是功能包的名字？

      cmake_minimum_required(VERSION 3.5)
      project(turtlesim)
      if(NOT CMAKE_CXX_STANDARD)
       set(CMAKE_CXX_STANDARD 14)
      endif()
      if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
        add_compile_options(-Wall -Wextra -Wpedantic)
      endif()
      find_package(ament_cmake REQUIRED)
      find_package(ament_index_cpp REQUIRED)
      find_package(geometry_msgs REQUIRED)
      find_package(Qt5 REQUIRED COMPONENTS Widgets)
      find_package(rclcpp REQUIRED)
      find_package(rclcpp_action REQUIRED)
      find_package(rosidl_default_generators REQUIRED)
      find_package(std_msgs REQUIRED)
      find_package(std_srvs REQUIRED)
      include_directories(include ${Qt5Widgets_INCLUDE_DIRS})
      rosidl_generate_interfaces(${PROJECT_NAME}
       "action/RotateAbsolute.action"
       "msg/Color.msg"
       "msg/Pose.msg"
       "srv/Kill.srv"
       "srv/SetPen.srv"
       "srv/Spawn.srv"
       "srv/TeleportAbsolute.srv"
       "srv/TeleportRelative.srv")
      set(dependencies "ament_index_cpp" "geometry_msgs" "rclcpp" "rclcpp_action" "std_msgs" "std_srvs")
      set(turtlesim_node_SRCS
        src/turtlesim.cpp
        src/turtle.cpp
        src/turtle_frame.cpp
      )
      set(turtlesim_node_HDRS
        include/turtlesim/turtle_frame.h
      )
      qt5_wrap_cpp(turtlesim_node_MOCS ${turtlesim_node_HDRS})
      add_executable(turtlesim_node ${turtlesim_node_SRCS} ${turtlesim_node_MOCS})
      target_link_libraries(turtlesim_node Qt5::Widgets)
      ament_target_dependencies(turtlesim_node ${dependencies})
      rosidl_target_interfaces(turtlesim_node ${PROJECT_NAME} "rosidl_typesupport_cpp")
      add_executable(turtle_teleop_key tutorials/teleop_turtle_key.cpp)
      ament_target_dependencies(turtle_teleop_key ${dependencies})
      rosidl_target_interfaces(turtle_teleop_key ${PROJECT_NAME} "rosidl_typesupport_cpp")
      add_executable(draw_square tutorials/draw_square.cpp)
      ament_target_dependencies(draw_square ${dependencies})
      rosidl_target_interfaces(draw_square ${PROJECT_NAME} "rosidl_typesupport_cpp")
      add_executable(mimic tutorials/mimic.cpp)
      ament_target_dependencies(mimic ${dependencies})
      rosidl_target_interfaces(mimic ${PROJECT_NAME} "rosidl_typesupport_cpp")
      install(TARGETS turtlesim_node turtle_teleop_key draw_square mimic
        DESTINATION lib/${PROJECT_NAME})
      install(DIRECTORY images
        DESTINATION share/${PROJECT_NAME}
        FILES_MATCHING PATTERN "*.png" PATTERN "*.svg")
      install(DIRECTORY launch
        DESTINATION share/${PROJECT_NAME})
      ament_package()







功能包名字参考：project(turtlesim)

与此类似，节点名字如下：

add_executable(turtlesim_node ${turtlesim_node_SRCS} ${turtlesim_node_MOCS})
target_link_libraries(turtlesim_node Qt5::Widgets)
ament_target_dependencies(turtlesim_node ${dependencies})
rosidl_target_interfaces(turtlesim_node ${PROJECT_NAME} "rosidl_typesupport_cpp")

add_executable(turtle_teleop_key tutorials/teleop_turtle_key.cpp)
ament_target_dependencies(turtle_teleop_key ${dependencies})
rosidl_target_interfaces(turtle_teleop_key ${PROJECT_NAME} "rosidl_typesupport_cpp")

命令调用，通俗不严谨说类似API；

编写程序，通俗不严谨说类似APP。

调用API难，还是开发APP难？不言而喻呢。

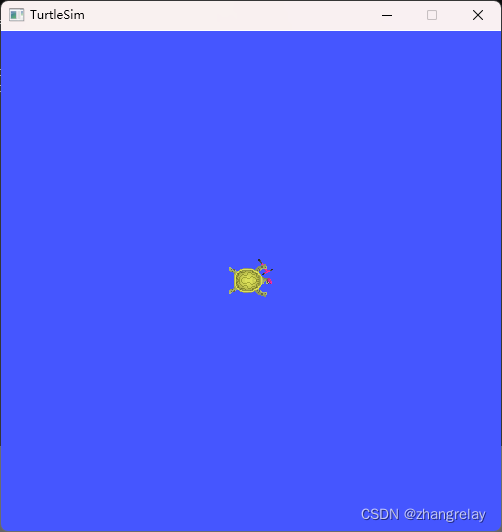

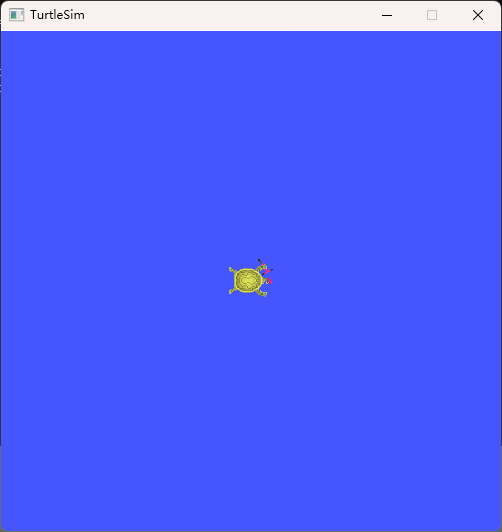

只使用命令调用（受制于程序）：

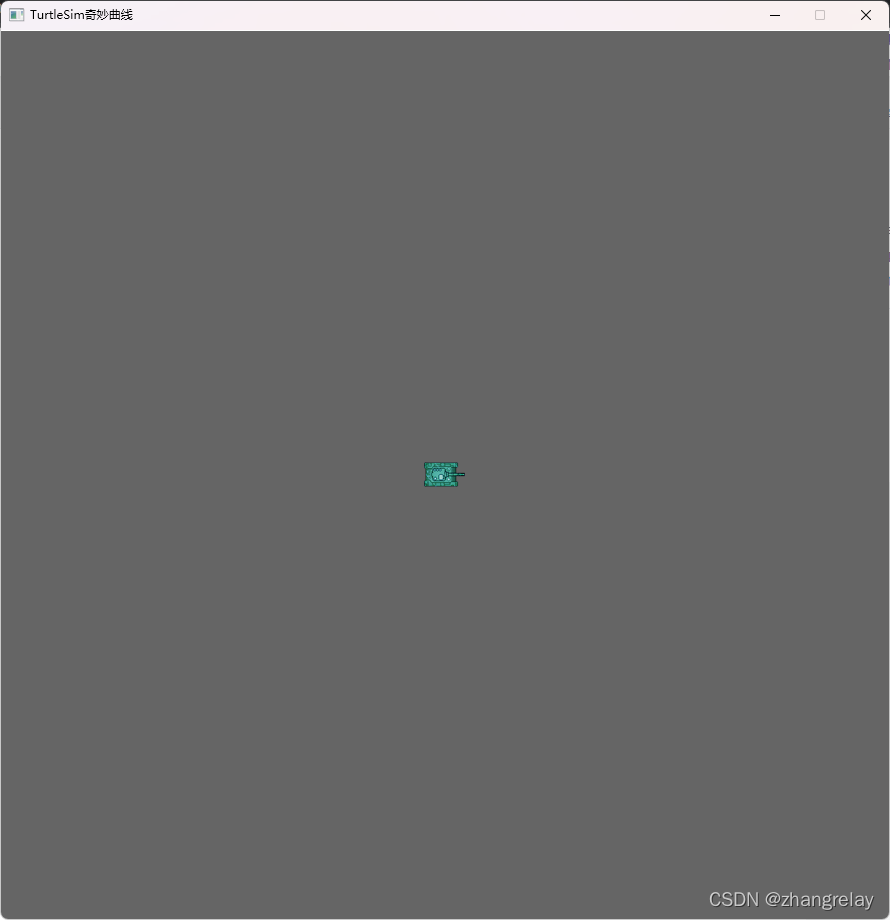

如果程序编写则可以（自由飞翔的舞台）：

      #include "turtlesim/turtle_frame.h"
      #include <QPointF>
      #include <cstdlib>
      #include <ctime>
      #define DEFAULT_BG_R 0x65
      #define DEFAULT_BG_G 0x65
      #define DEFAULT_BG_B 0x65
      namespace turtlesim
      {
      TurtleFrame::TurtleFrame(rclcpp::Node::SharedPtr& node_handle, QWidget* parent, Qt::WindowFlags f)
      : QFrame(parent, f)
      , path_image_(888, 888, QImage::Format_ARGB32)
      , path_painter_(&path_image_)
      , frame_count_(0)
      , id_counter_(0)
      {
       setFixedSize(888, 888);

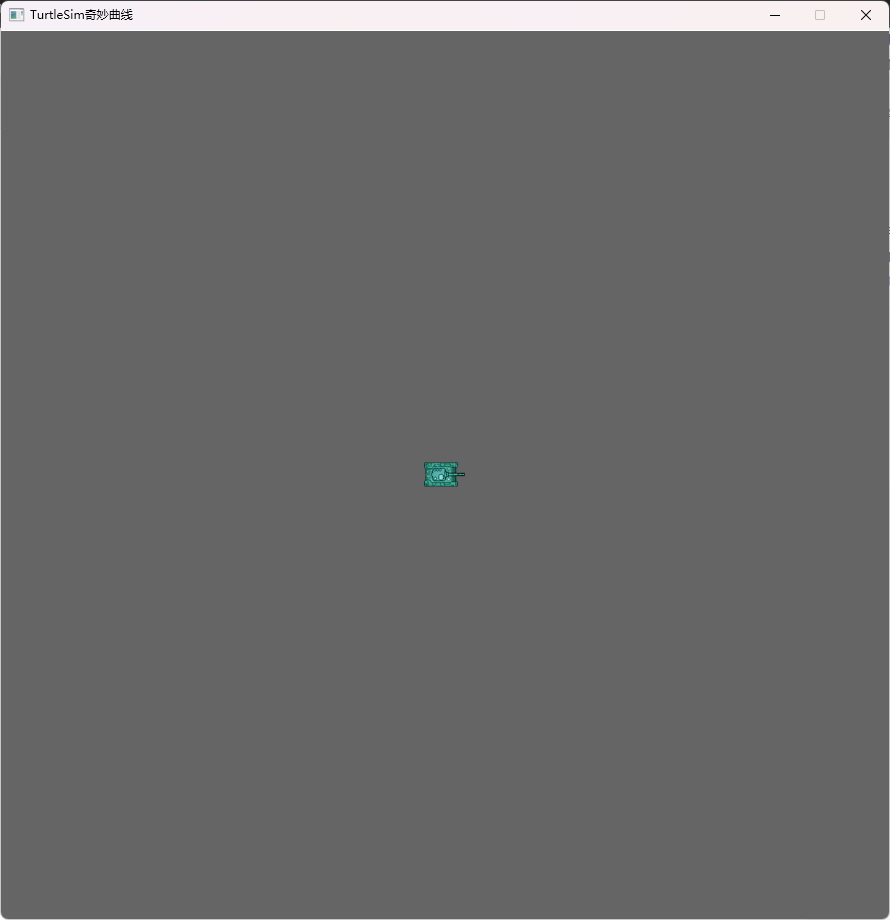

       setWindowTitle("TurtleSim奇妙曲线");
       srand(time(NULL));
        update_timer_ = new QTimer(this);
        update_timer_->setInterval(16);
        update_timer_->start();
       connect(update_timer_, SIGNAL(timeout()), this, SLOT(onUpdate()));
        nh_ = node_handle;
        rcl_interfaces::msg::IntegerRange range;
        range.from_value = 0;
        range.step = 1;
        range.to_value = 255;
        rcl_interfaces::msg::ParameterDescriptor background_r_descriptor;
        background_r_descriptor.description = "Red channel of the background color";
        background_r_descriptor.integer_range.push_back(range);
        rcl_interfaces::msg::ParameterDescriptor background_g_descriptor;
        background_g_descriptor.description = "Green channel of the background color";
        background_g_descriptor.integer_range.push_back(range);
        rcl_interfaces::msg::ParameterDescriptor background_b_descriptor;
        background_b_descriptor.description = "Blue channel of the background color";
        background_b_descriptor.integer_range.push_back(range);
        nh_->declare_parameter("background_r", rclcpp::ParameterValue(DEFAULT_BG_R), background_r_descriptor);
        nh_->declare_parameter("background_g", rclcpp::ParameterValue(DEFAULT_BG_G), background_g_descriptor);
        nh_->declare_parameter("background_b", rclcpp::ParameterValue(DEFAULT_BG_B), background_b_descriptor);
