LabVIEW中提供了很多内置的指示灯和按钮控件，可以实现状态的切换和控制，效果如下图所示：

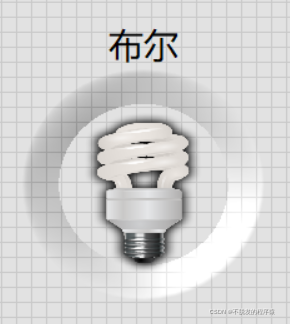

但是内置的指示灯和按钮控件样式单一、不够美观且可能和程序的风格不搭配，例如，以下按键点灯示例中使用的指示灯比内置的控件要美观很多。

LabVIEW中提供了两种自定义控件方法，对应了如下两种自定义控件类型：

• 普通方式自定义控件：是在LabVIEW开发环境中提供的已有控件的基础上，基于控件原有的属性和方法，仅通过改变控件的外观使其成为个性化的控件，但是功能是改变不了的，哪怕外观看上去不是按钮，但它还是一个布尔控件，该类型的自定义控件保存的文件名后缀为“.ctl”；
• 高级方式自定义控件：是自定义的控件不仅具有个性化的复杂外观，同时也提供了特殊的属性和方法来控制控件的行为，即XControl控件。

本篇博文主要来讲讲普通方式自定义控件的实现方法，高级方式自定义控件较为复杂，而且一般情况下也用不到，感兴趣的朋友可以查看文末的链接进行学习。

1、准备图像素材

在开始制作前需要制作或者下载两张大小相同的png格式的控件图片，一张作为控件为ture时的状态，一张作为控件状态为false时的图片。例如，我下载的亮、灭LED等的照片，如下所示：

2、自定义控件

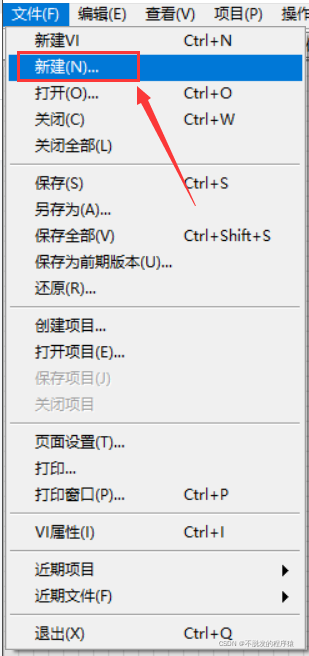

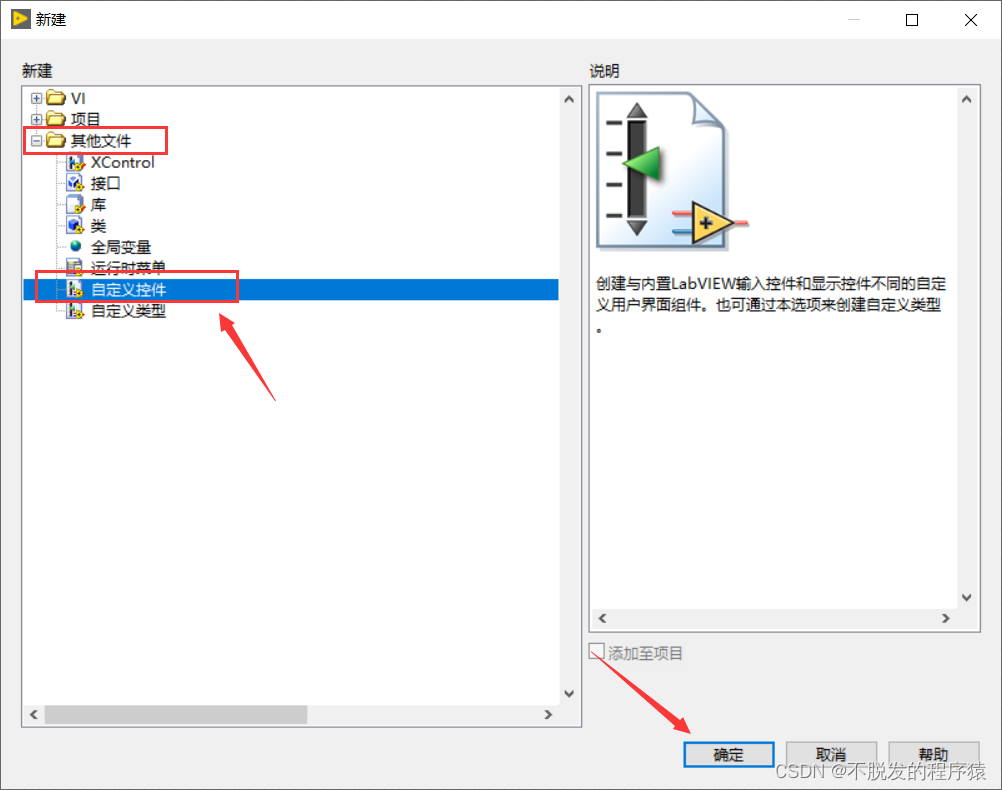

第1步：新建自定义控件，选择：“文件”→“新建”→“其他文件”→“自定义控件”，如下图所示：

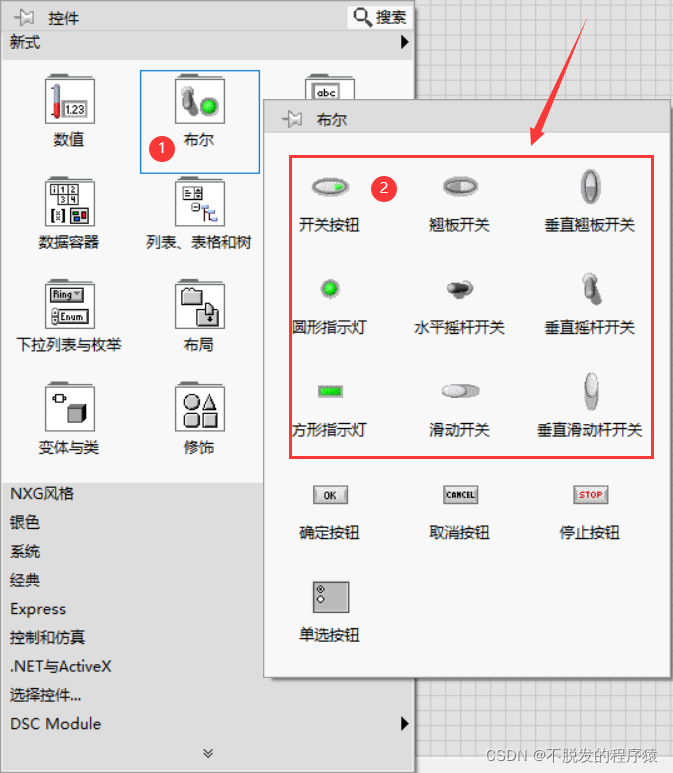

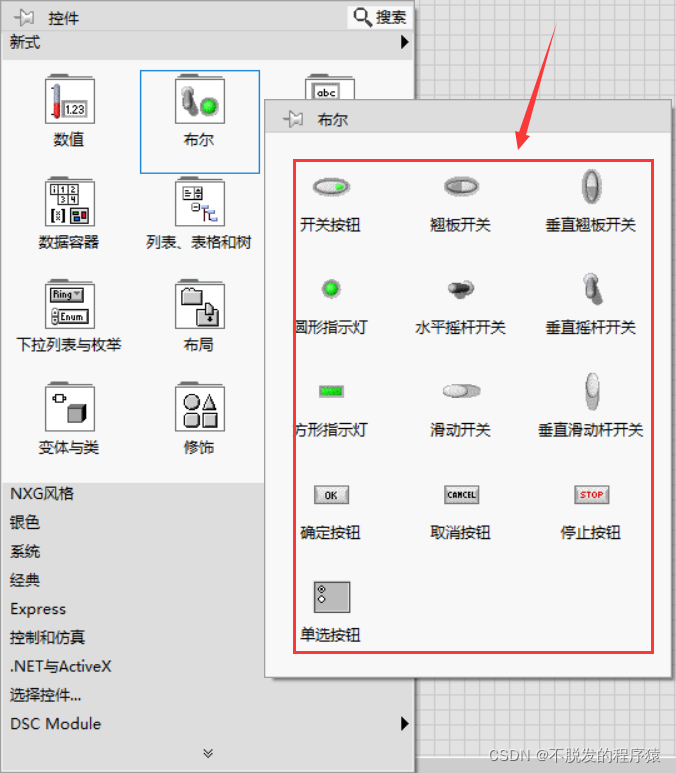

第2步：鼠标右键，选择：“布尔”，随意选择一种常用的布尔按钮或者指示灯，如下图所示：

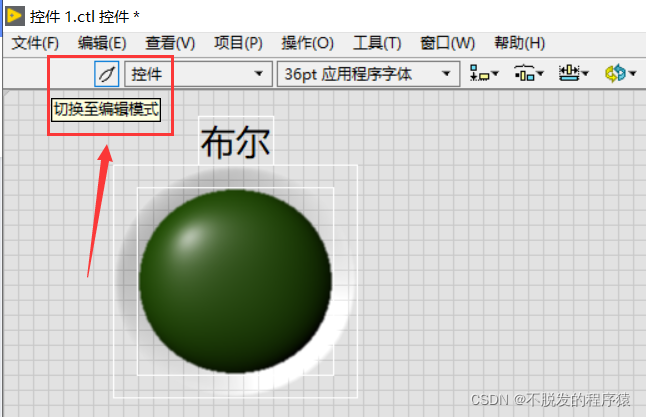

第3步：将控件切换到“编辑模式”，如下图所示：

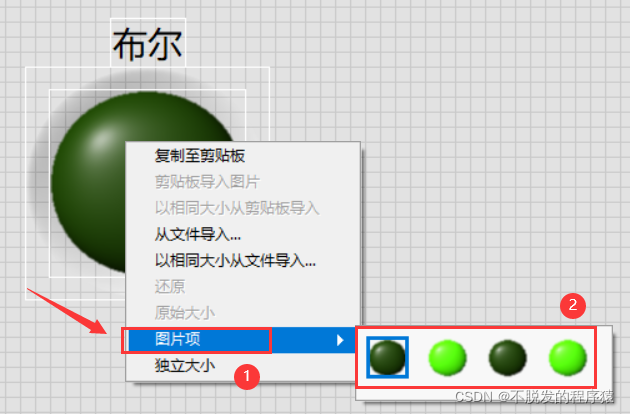

第4步：选中控件，点击鼠标右键，选择：“图片项”，可见目前控件的开关显示状态，如下图所示：

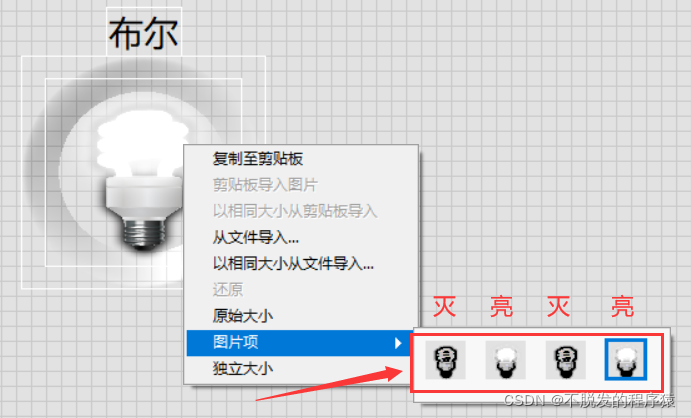

第5步：选择：“以相同大小从文件导入...”，将默认的开关图片项替换为下载/设计的控件图像，注意，替换控件图片时，亮灭图片的顺序要保持不变，如下图所示：

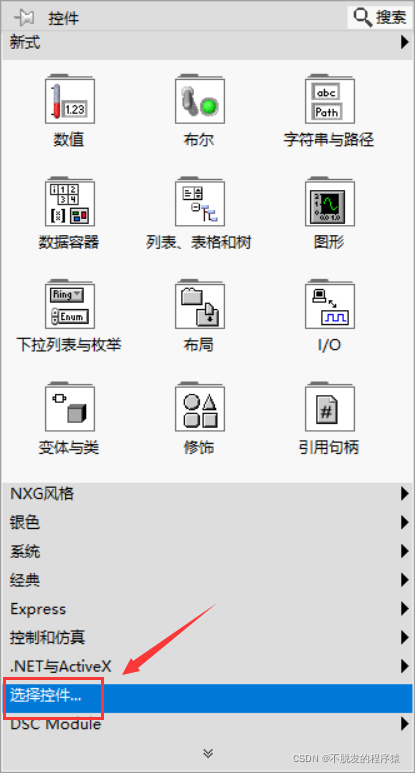

第6步：最后，保存为“.ctl文件”，可以在VI程序中调用，鼠标点击右键，选择：“选择控件”，如下图所示：

拓展学习：

高级方式自定义控件：labview教程之XControl的制作步骤
