秒杀系统架构设计都有哪些关键点？

举报
JavaEdge 发表于 2022/03/06 23:12:34 2022/03/06
【摘要】 0 目标秒杀重复排队重复排队：一个人抢购商品，若未支付，不准重复排队抢购超卖问题1个商品卖给多个人：1商品多订单秒杀订单支付秒杀支付：支付流程调整超时未支付订单，库存回滚1.RabbitMQ延时队列2.利用延时队列实现支付订单的监听，根据订单支付状况进行订单数据库回滚 1 防止重复排队用户每次抢单时，一旦排队，设置个自增值，让该值的初始值为1。每次进入抢单时，对其递增，若值>1，则表明已排...

0 目标

  • 秒杀重复排队
    重复排队：一个人抢购商品，若未支付，不准重复排队抢购

  • 超卖问题
    1个商品卖给多个人：1商品多订单

  • 秒杀订单支付
    秒杀支付：支付流程调整

  • 超时未支付订单，库存回滚
    1.RabbitMQ延时队列
    2.利用延时队列实现支付订单的监听，根据订单支付状况进行订单数据库回滚

1 防止重复排队

用户每次抢单时，一旦排队，设置个自增值，让该值的初始值为1。

每次进入抢单时，对其递增，若值>1，则表明已排队，为禁止重复排队，直接对外抛异常信息xxx表示已在排队。

1.1 后台排队记录

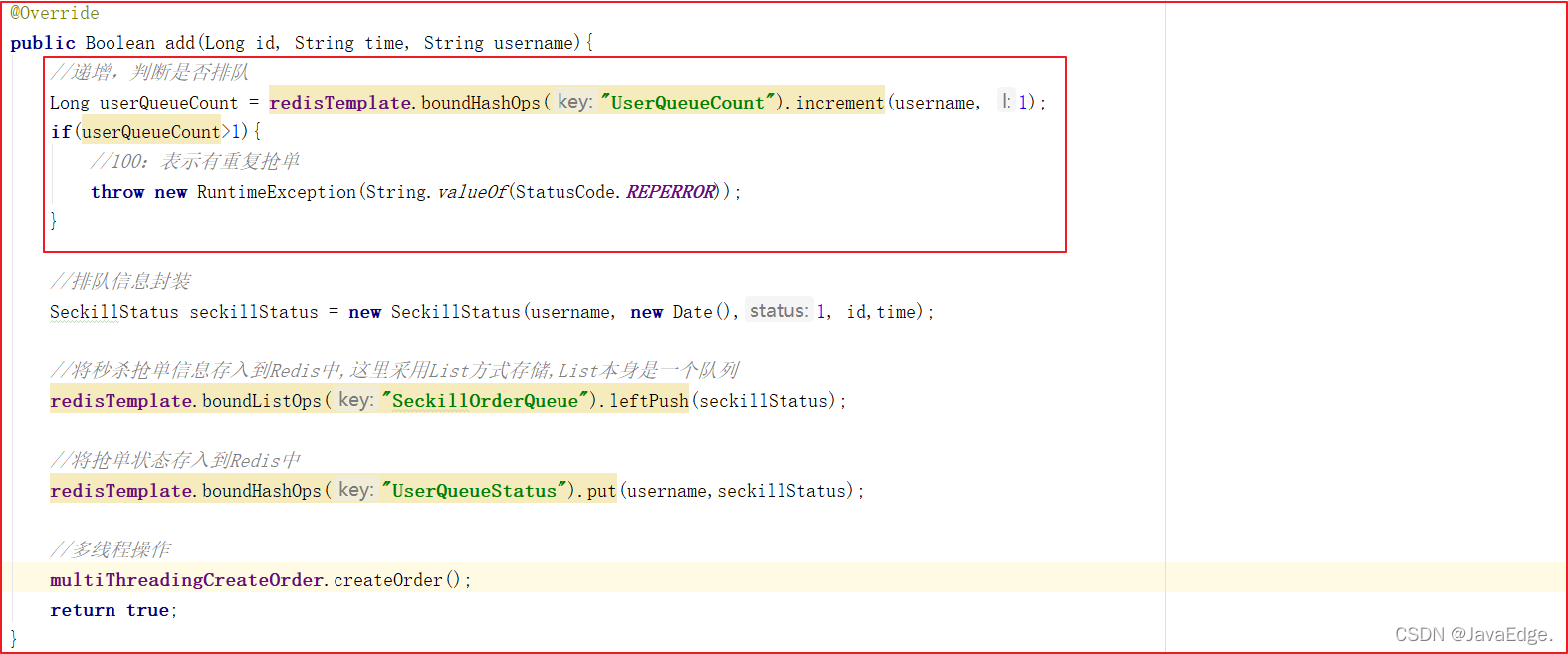

修改SeckillOrderServiceImpl#add方法，新增递增值判断是否已排队：

//递增，判断是否排队
Long userQueueCount = redisTemplate.boundHashOps("UserQueueCount").increment(username, 1);
if(userQueueCount>1){
    // 有重复抢单
    throw new RuntimeException(String.valueOf(StatusCode.REPERROR));
}

2 超卖问题

多人抢购同一商品时，多人同时判断是否有库存，若只剩一个，则都会判断有库存，此时会导致超卖，即一个商品被下了多个订单。

2.1 思路分析

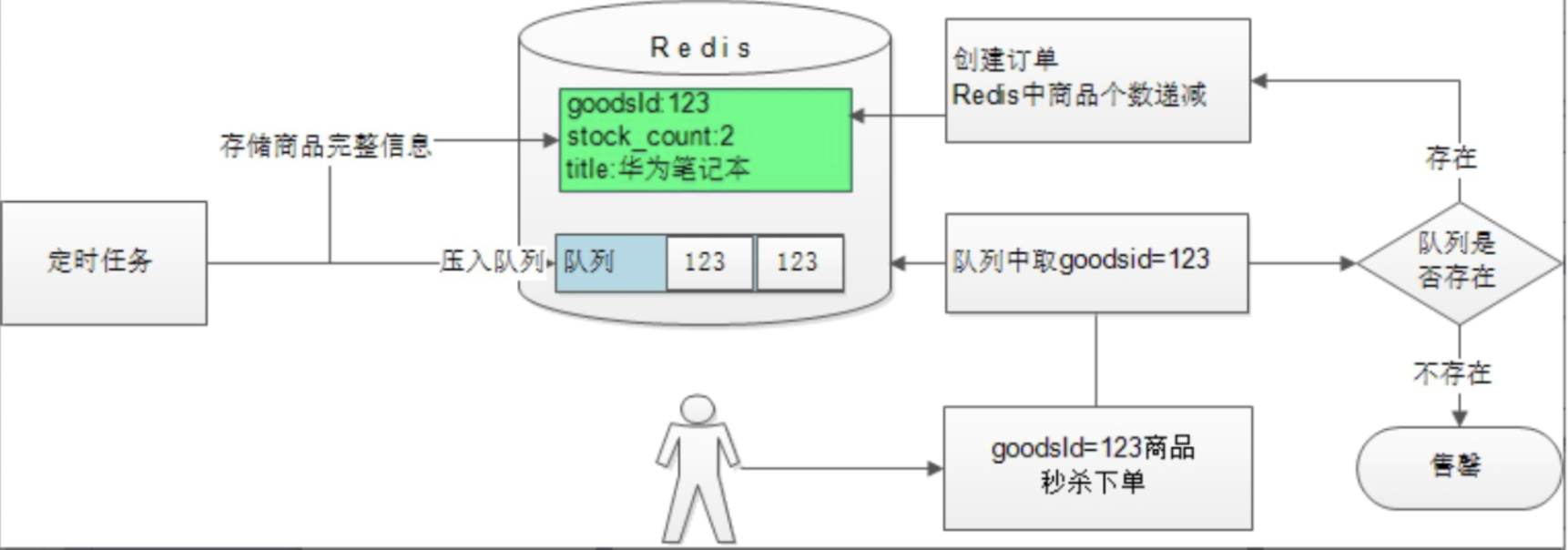

利用Redis list队列，给每件商品创建一个独立的商品个数队列，如：A商品有2个，A商品的ID为1001，则创建一个list，key=SeckillGoodsCountList_1001，往该队列中塞2次该商品ID。

每次给用户下单时，先从队列取数据：

  • 能取到数据

    有库存

  • 取不到

    无库存

这就防止了超卖。

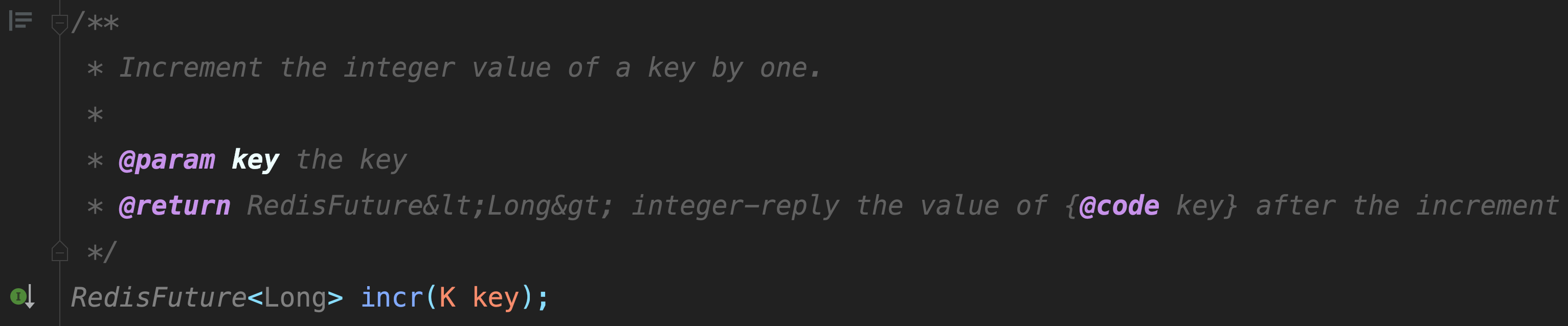

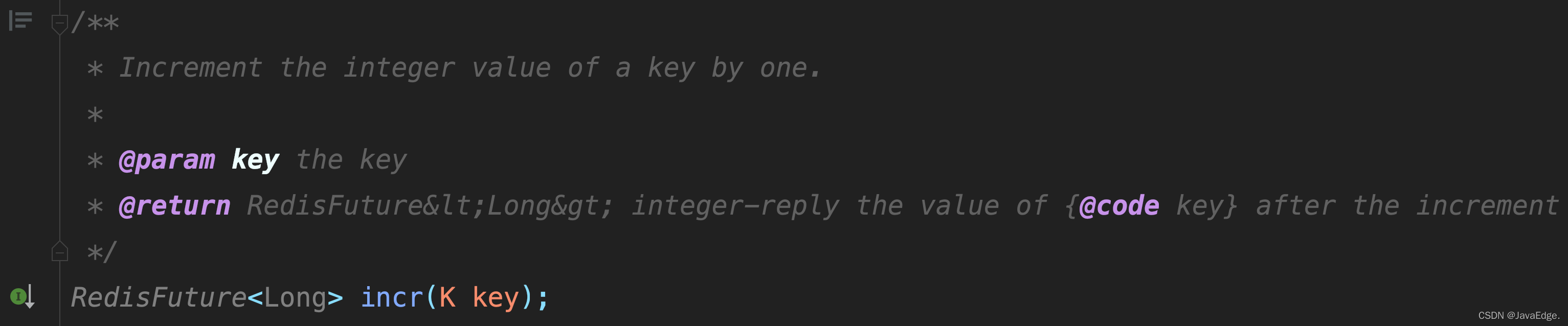

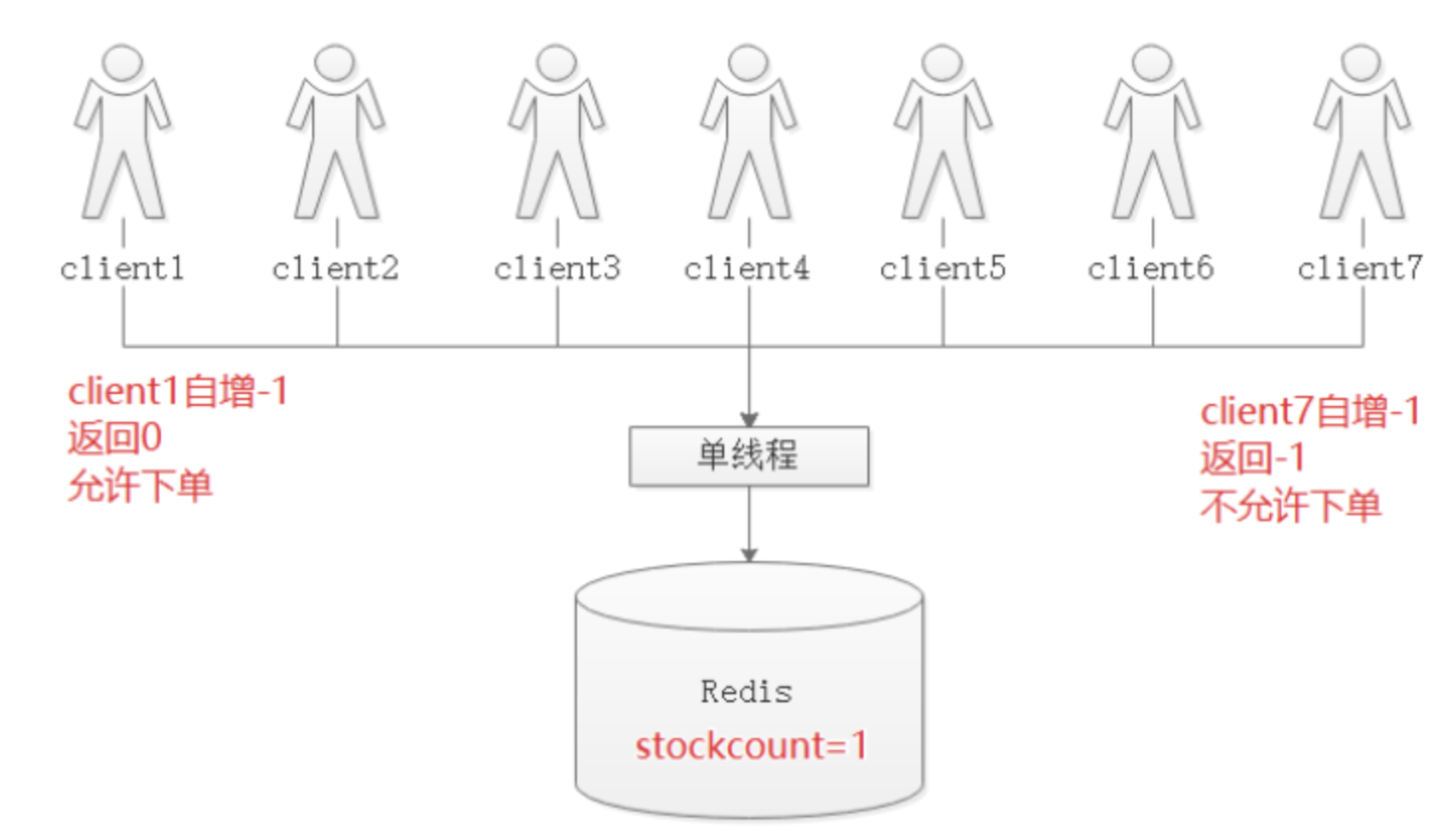

操作Redis大部分都是先查出数据查，在内存中修改，然后存入Redis。高并发下就有数据错乱问题，为控制数量准确，单独将商品数量整个自增键，自增键是线程安全的，无需担心并发问题。

2.2 代码

每次将商品压入Redis时，创建一个商品队列。

修改SeckillGoodsPushTask，添加一个pushIds方法，用于将指定商品ID放入到指定数字：

/***
 * 将商品ID存入到数组中
 * @param len:长度
 * @param id :值
 * @return
 */
public Long[] pushIds(int len,Long id){
    Long[] ids = new Long[len];
    for (int i = 0; i <ids.length ; i++) {
        ids[i]=id;
    }
    return ids;
}

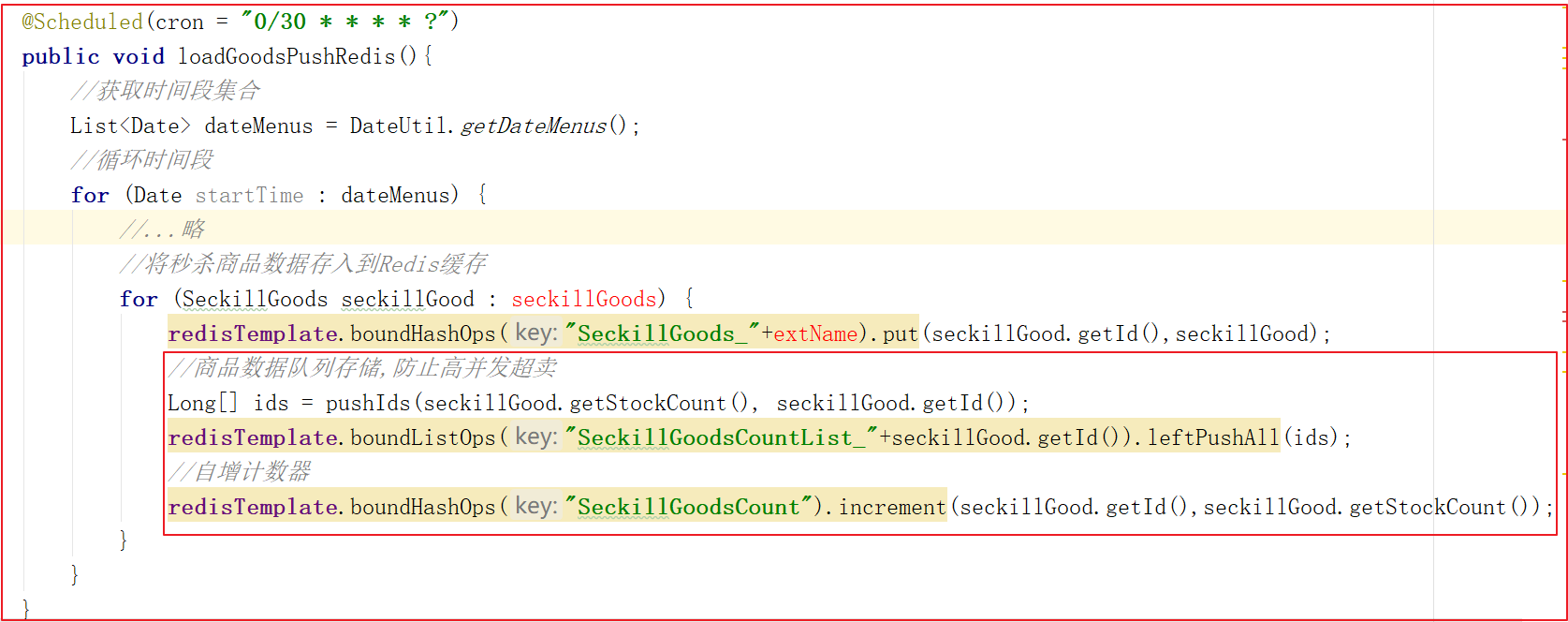

SeckillGoodsPushTask#loadGoodsPushRedis，添加队列操作：

2.3 防止超卖

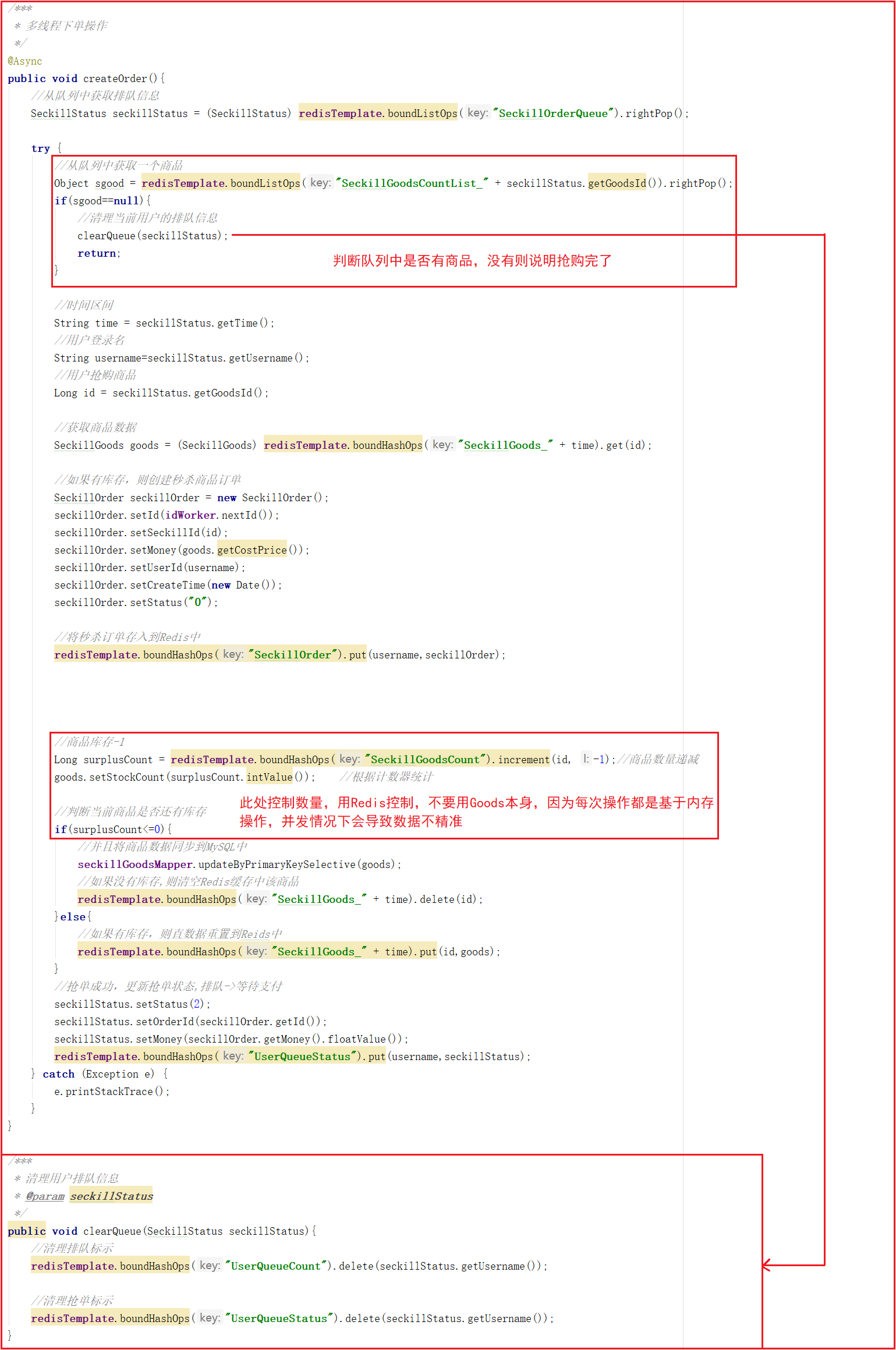

修改多线程下单方法，分别修改数量控制，以及售罄后用户抢单排队信息的清理：

3 订单支付

完成秒杀下订单后，进入支付页面，此时前端会每3s向后台发送一次请求，判断当前用户订单是否完成支付：

若完成支付，则清理排队信息，并修改订单状态。

3.2 创建支付二维码

下单成功后，会跳转到支付选择页面，在支付选择页面要显示订单编号和订单金额，所以我们需要在下单的时候，将订单金额以及订单编号信息存储到用户查询对象。

选择微信支付后，会跳转到微信支付页面，微信支付页面会根据用户名查看用户秒杀订单，并根据用户秒杀订单的ID创建预支付信息并获取二维码信息，展示给用户看，此时页面每3秒查询一次支付状态，如果支付成功，需要修改订单状态信息。

3.2.1 回显订单号、金额

下单后，进入支付选择页面，需显示订单号和订单金额，所以需要在用户下单后将该数据传入到pay.html页面，所以查询订单状态时，需要将订单号和金额封装到查询的信息中，修改查询订单装的方法加入他们。

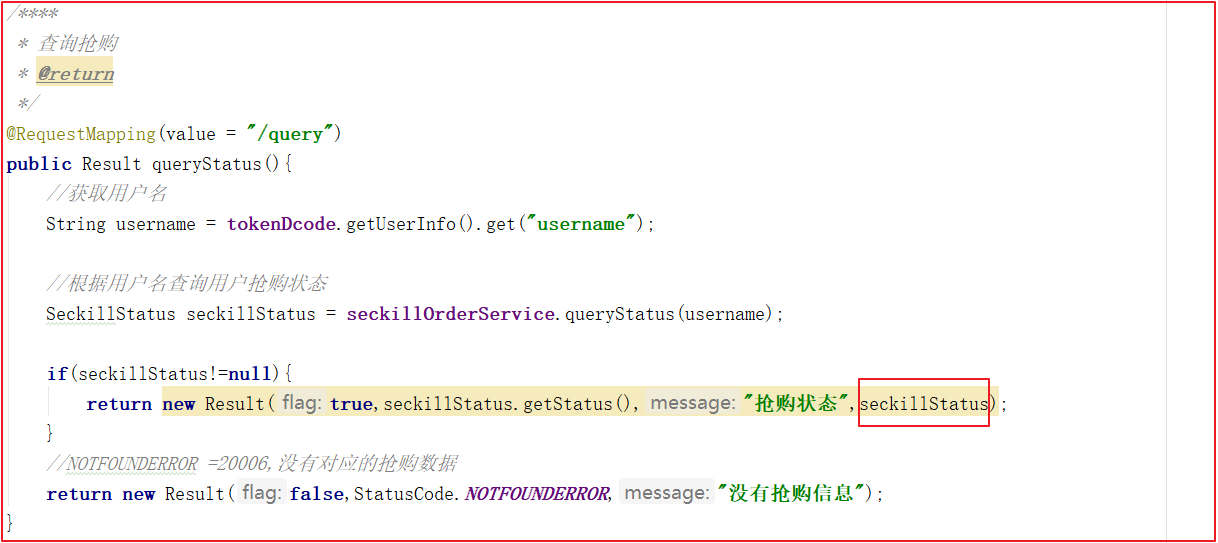

修改SeckillOrderController#queryStatus：

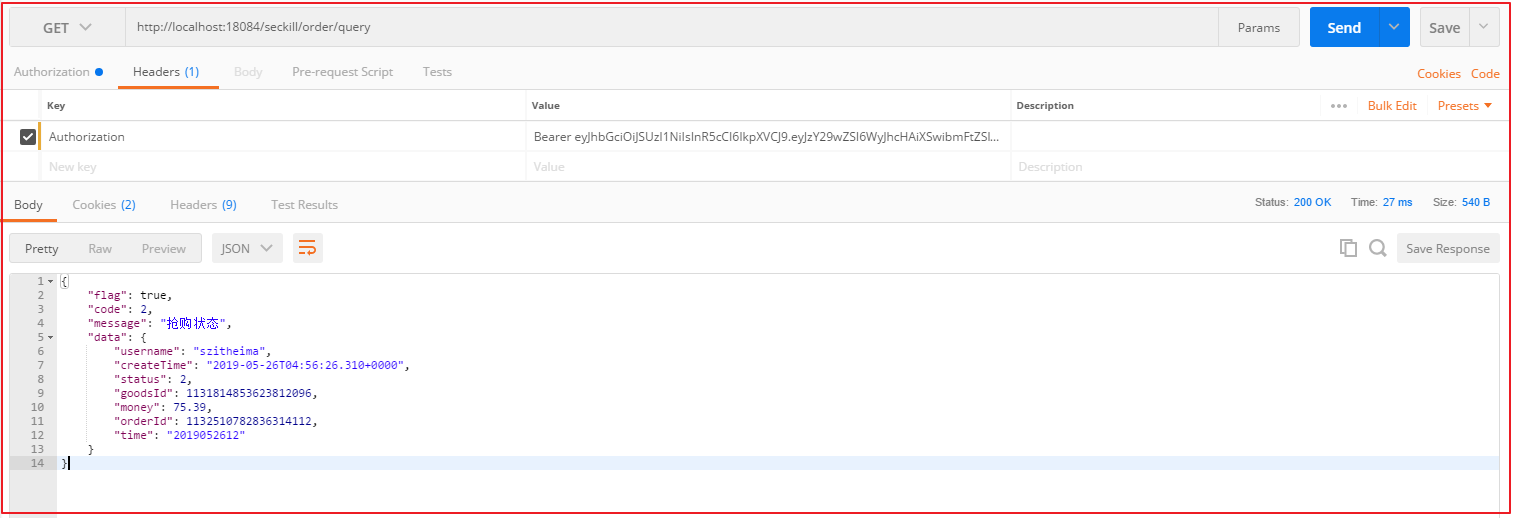

测试：

3.2.2 创建二维码

用户创建二维码，可以先查询用户的秒杀订单抢单信息，然后再发送请求到支付微服务中创建二维码，将订单编号以及订单对应的金额传递到支付微服务:/weixin/pay/create/native。

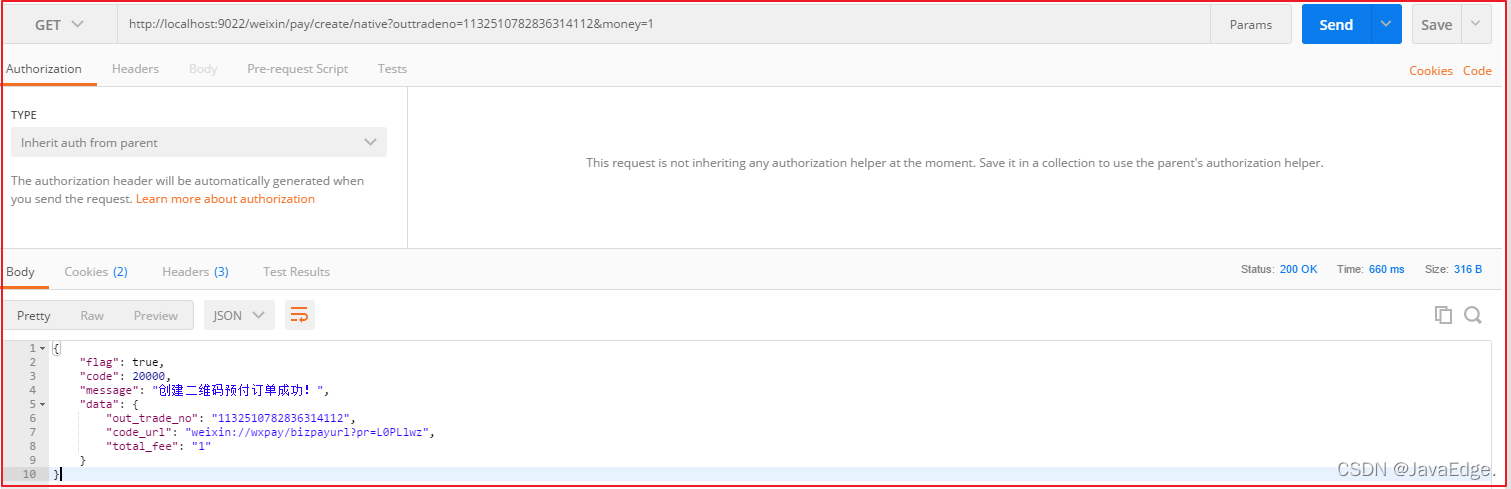

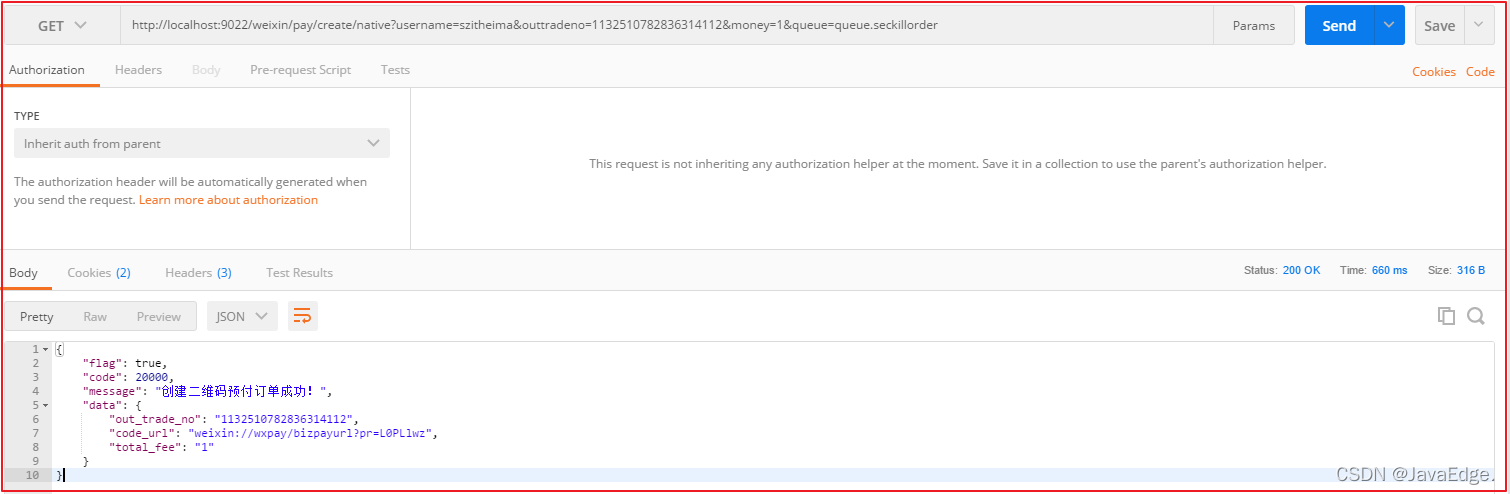

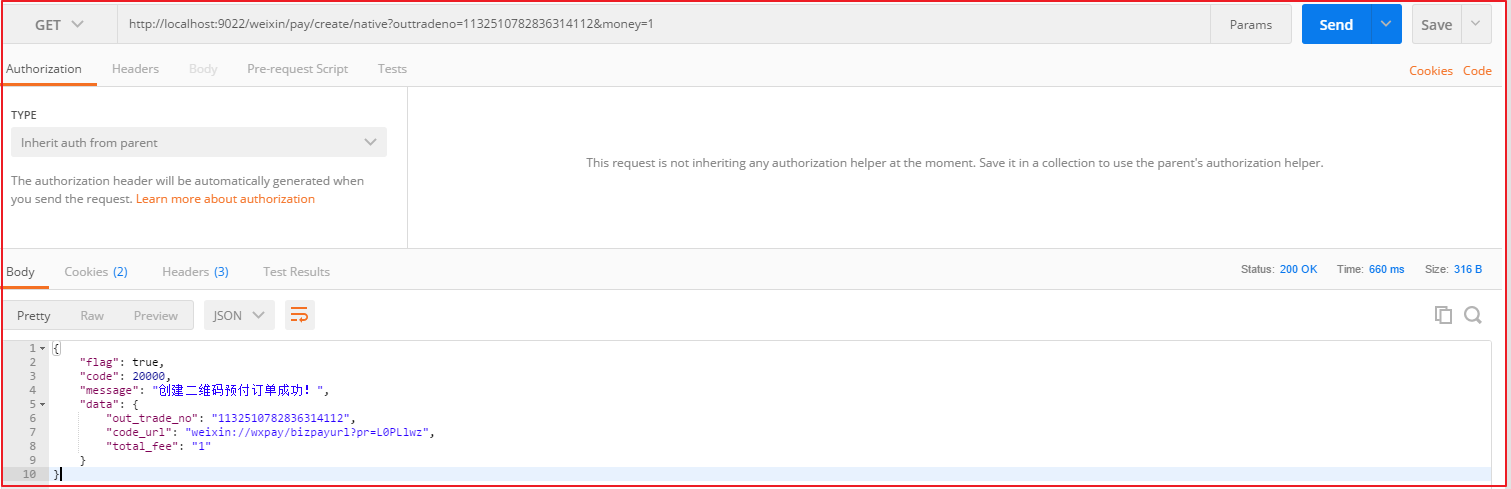

使用Postman测试效果如下：

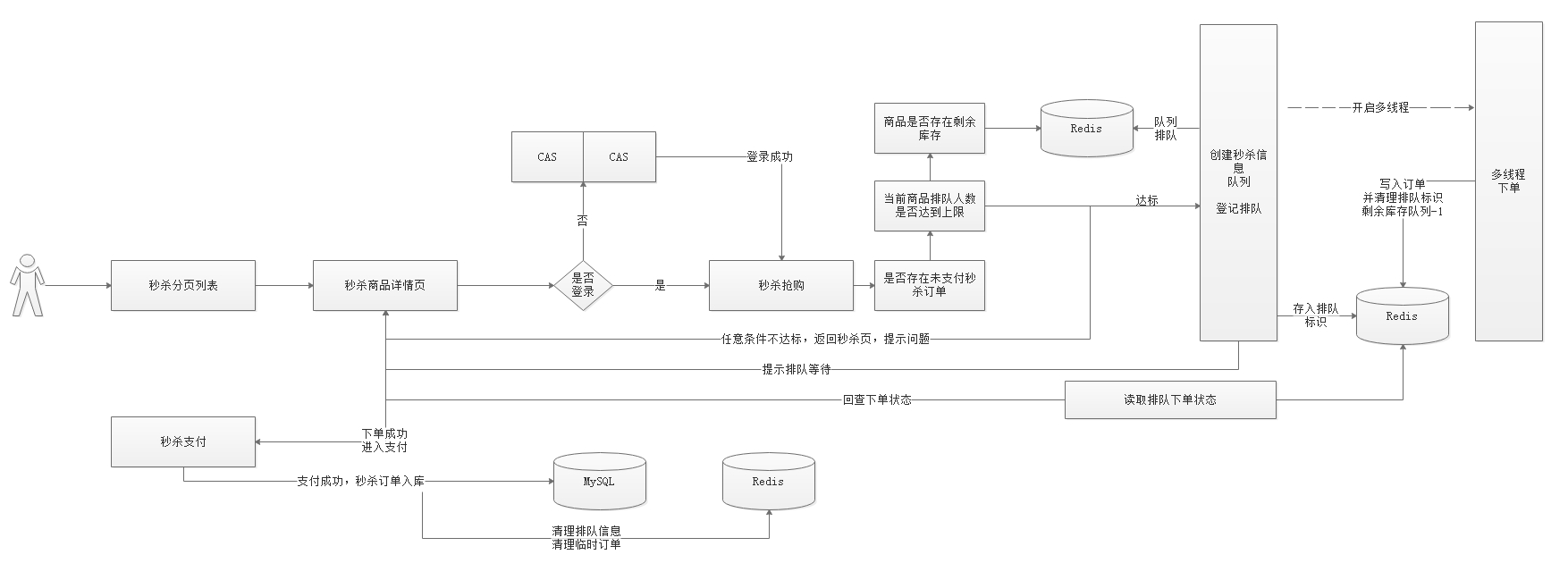

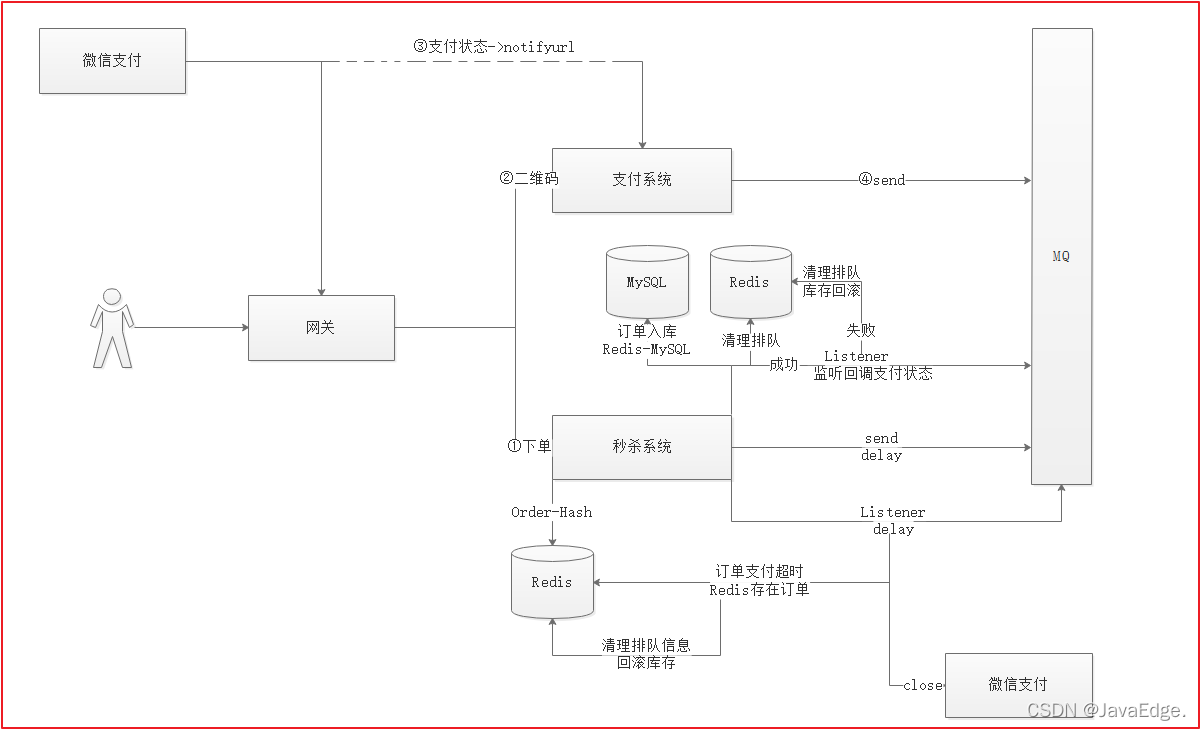

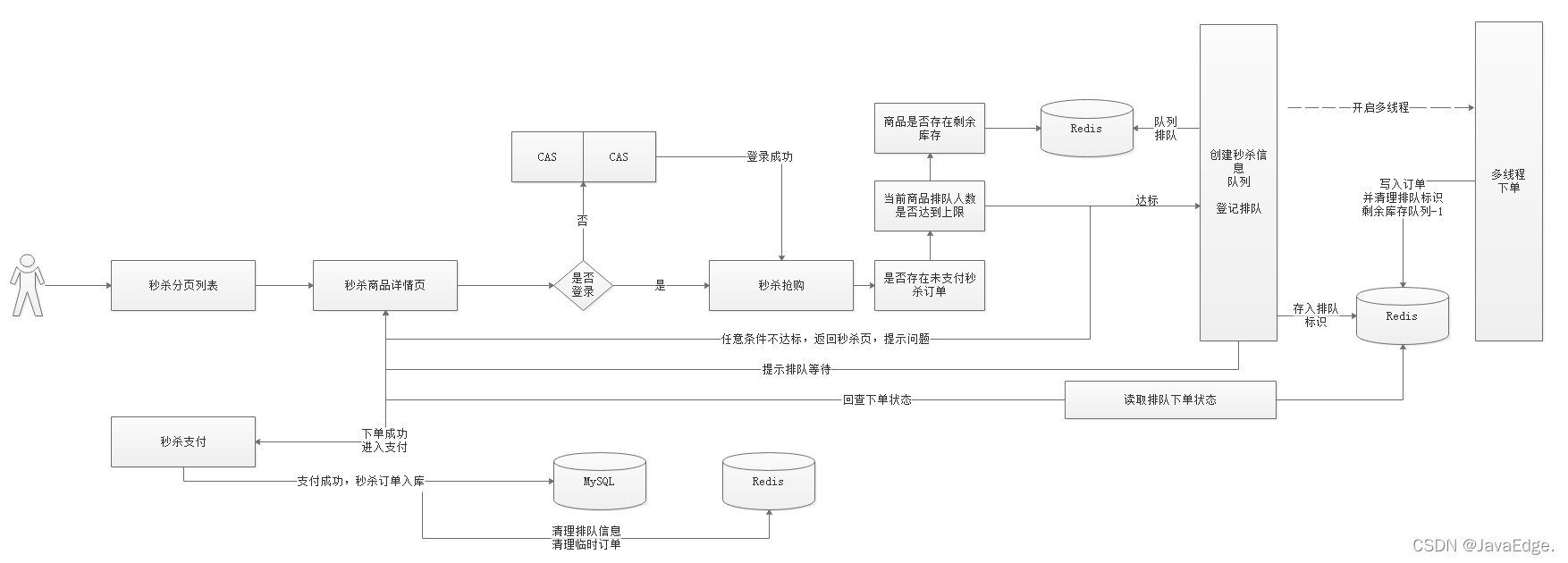

3.3 支付流程分析

  1. 用户抢单，经过秒杀系统实现抢单，下单后会将向MQ发送一个延时消息，包含抢单信息
  2. 秒杀系统同时启用延时消息监听，一旦监听到订单抢单信息，判断Redis缓存中是否存在订单信息，若存在，则回滚
  3. 秒杀系统启动监听支付回调信息。若支付完成，则将订单持久化到MySQL，如果没完成，清理排队信息，回滚库存
  4. 每次秒杀下单后调用支付系统，创建二维码。若用户支付成功，微信系统会将支付信息发给支付系统指定的回调地址，支付系统收到信息后，将信息发给MQ，第3个步骤就能监听到消息。

3.4 支付回调更新

支付回调这一块代码已经实现了，但之前实现的是订单信息的回调数据发送给MQ，指定了对应队列，不过现在需要实现的是秒杀信息发送给指定队列，所以之前的代码那块需要动态指定队列。

3.4.1 支付回调队列指定

  1. 创建支付二维码需要指定队列
  2. 回调地址回调时，获取支付二维码指定的队列，将支付信息发到指定队列

在微信支付统一下单API中，有个附加参数：

attach:附加数据,String(127)，在查询API和支付通知中原样返回，可作为自定义参数使用。

可在创建二维码时，设置该参数以指定回调支付信息的对应队列，每次回调时，会获取该参数，然后将回调信息发到该参数对应的队列。

3.4.1.1 改造支付方法

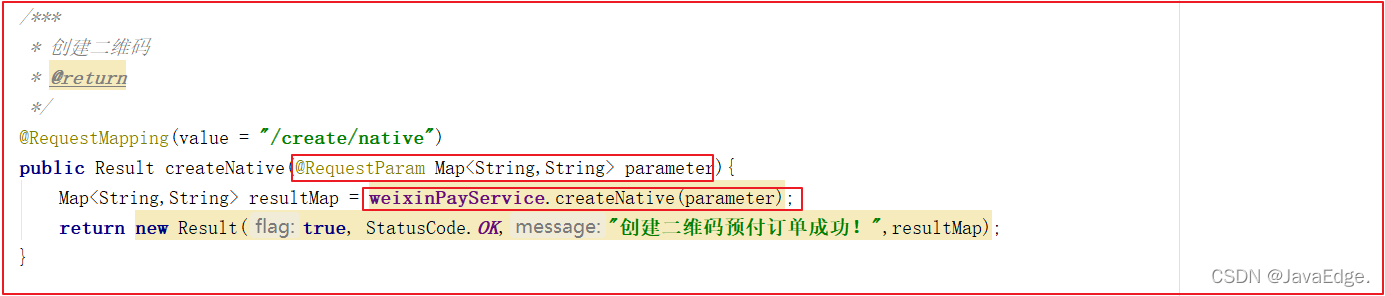

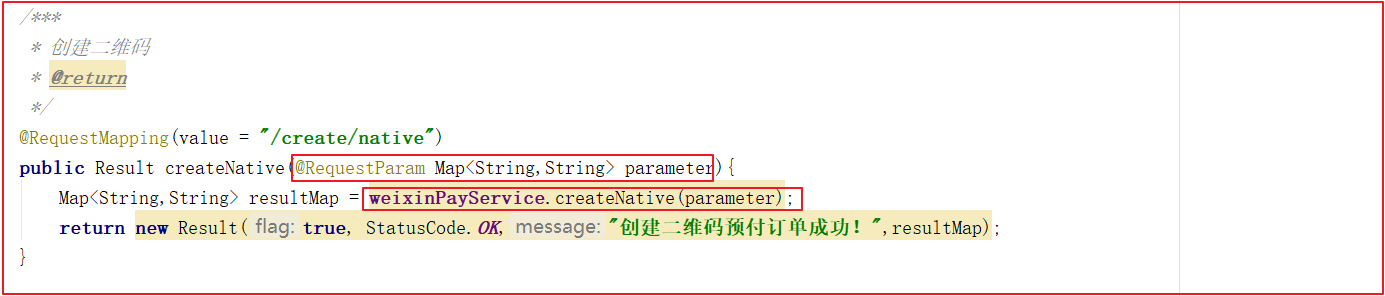

修改支付微服务的WeixinPayController#createNative：

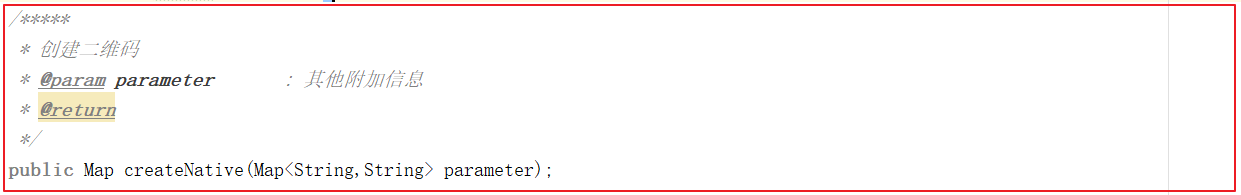

修改支付微服务的WeixinPayService#createNative：

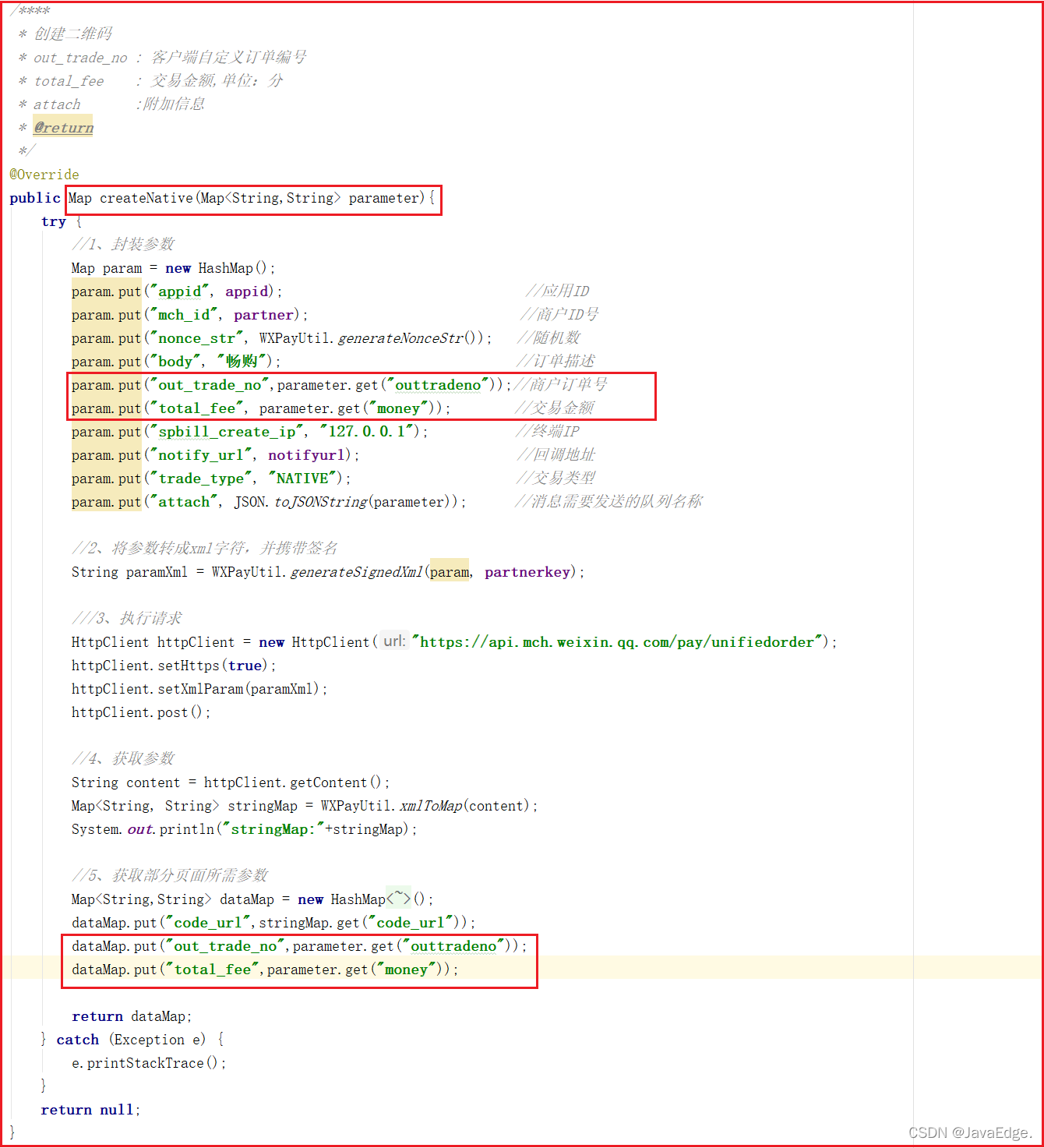

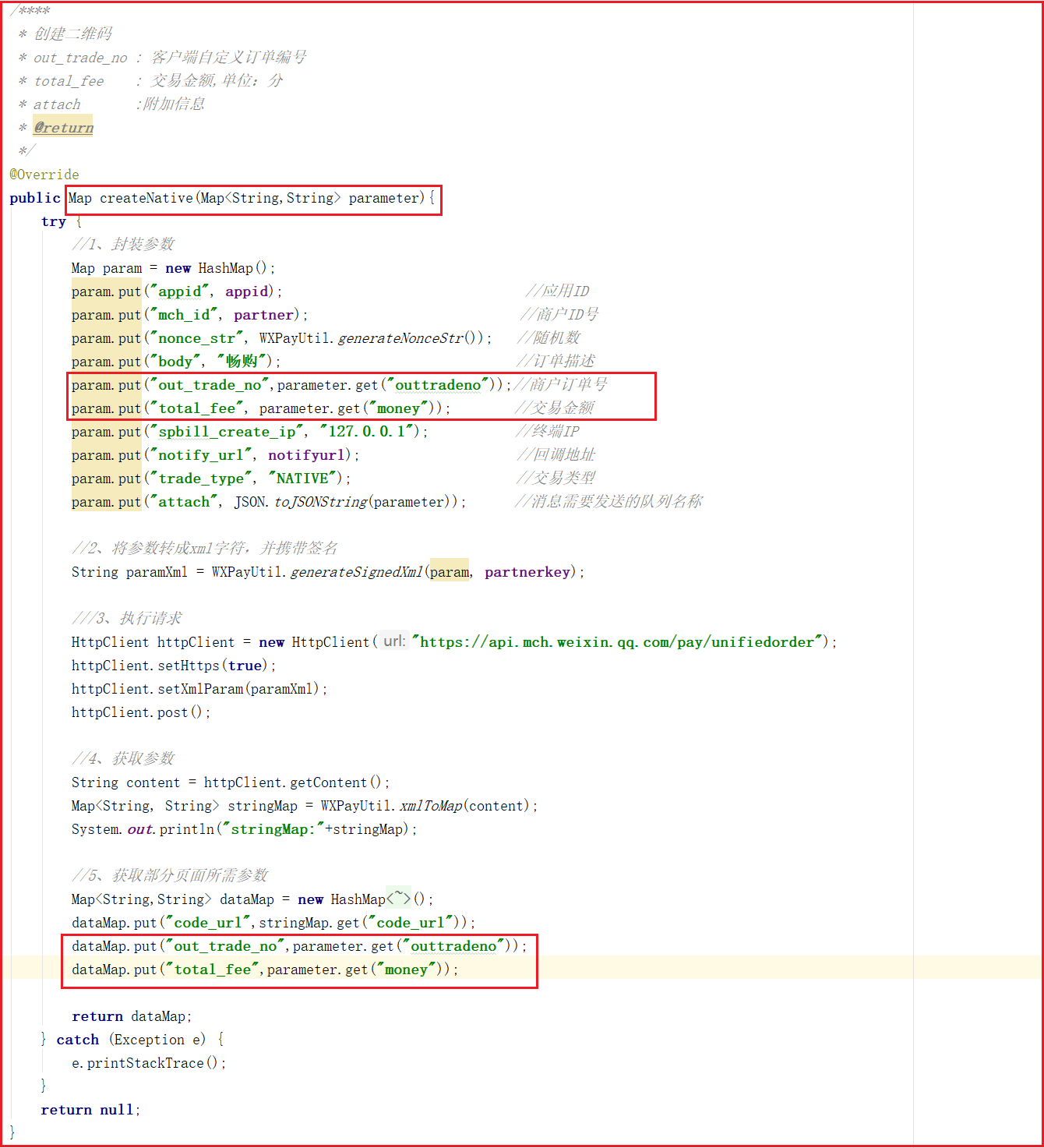

修改支付微服务的WeixinPayServiceImpl#createNative：

创建二维码时，传递如下参数

  • username，用户名

    可根据用户名，查询用户排队信息

  • outtradeno商户订单号

    下单必需

  • money，支付金额

    支付必需

  • queue，队列名字

    回调时，可知将支付信息发送到哪个队列

修改WeixinPayApplication，添加对应队列以及对应交换机绑定，代码如下：

@SpringBootApplication
@EnableEurekaClient
@EnableFeignClients
public class WeixinPayApplication {

    public static void main(String[] args) {
        SpringApplication.run(WeixinPayApplication.class,args);
    }

    @Autowired
    private Environment env;


    // 创建DirectExchange交换机
    @Bean
    public DirectExchange basicExchange(){
        return new DirectExchange(env.getProperty("mq.pay.exchange.order"), true,false);
    }

    // 创建队列
    @Bean(name = "queueOrder")
    public Queue queueOrder(){
        return new Queue(env.getProperty("mq.pay.queue.order"), true);
    }

    // 创建秒杀队列
    @Bean(name = "queueSeckillOrder")
    public Queue queueSeckillOrder(){
        return new Queue(env.getProperty("mq.pay.queue.seckillorder"), true);
    }

    // 队列绑定到交换机上
    @Bean
    public Binding basicBindingOrder(){
        return BindingBuilder
                .bind(queueOrder())
                .to(basicExchange())
                .with(env.getProperty("mq.pay.routing.orderkey"));
    }

    // 队列绑定到交换机
    @Bean
    public Binding basicBindingSeckillOrder(){
        return BindingBuilder
                .bind(queueSeckillOrder())
                .to(basicExchange())
                .with(env.getProperty("mq.pay.routing.seckillorderkey"));
    }
}

修改application.yml，添加如下配置

#位置支付交换机和队列
mq:
  pay:
    exchange:
      order: exchange.order
      seckillorder: exchange.seckillorder
    queue:
      order: queue.order
      seckillorder: queue.seckillorder
    routing:
      key: queue.order
      seckillkey: queue.seckillorder
3.4.1.2 测试

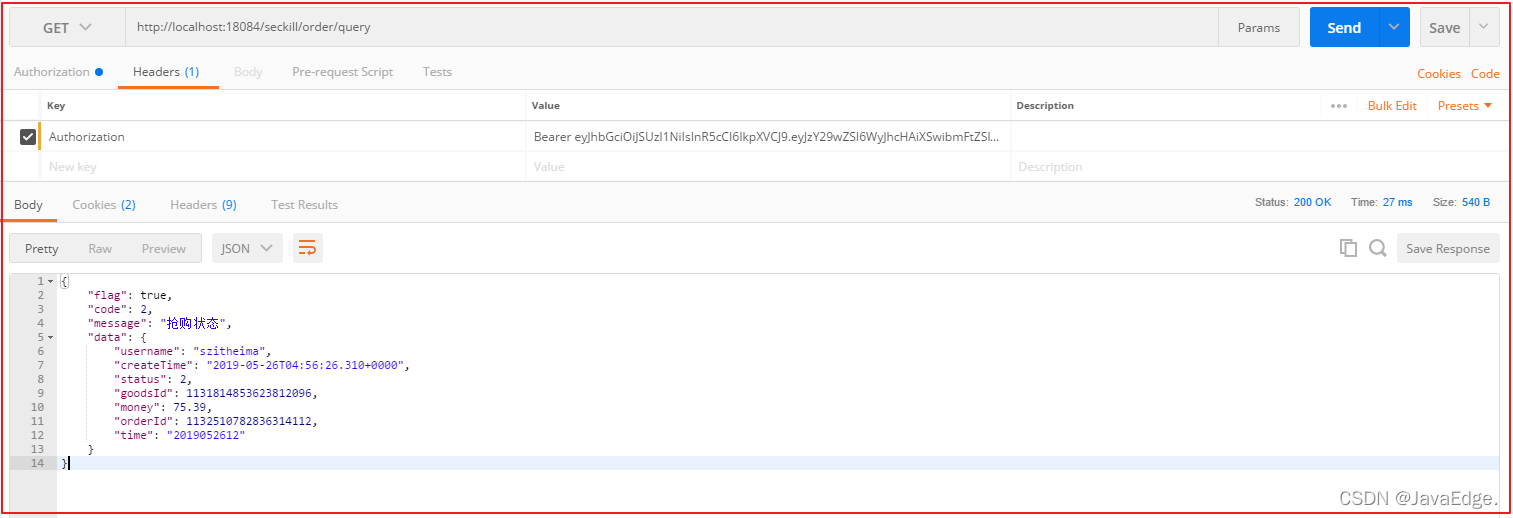

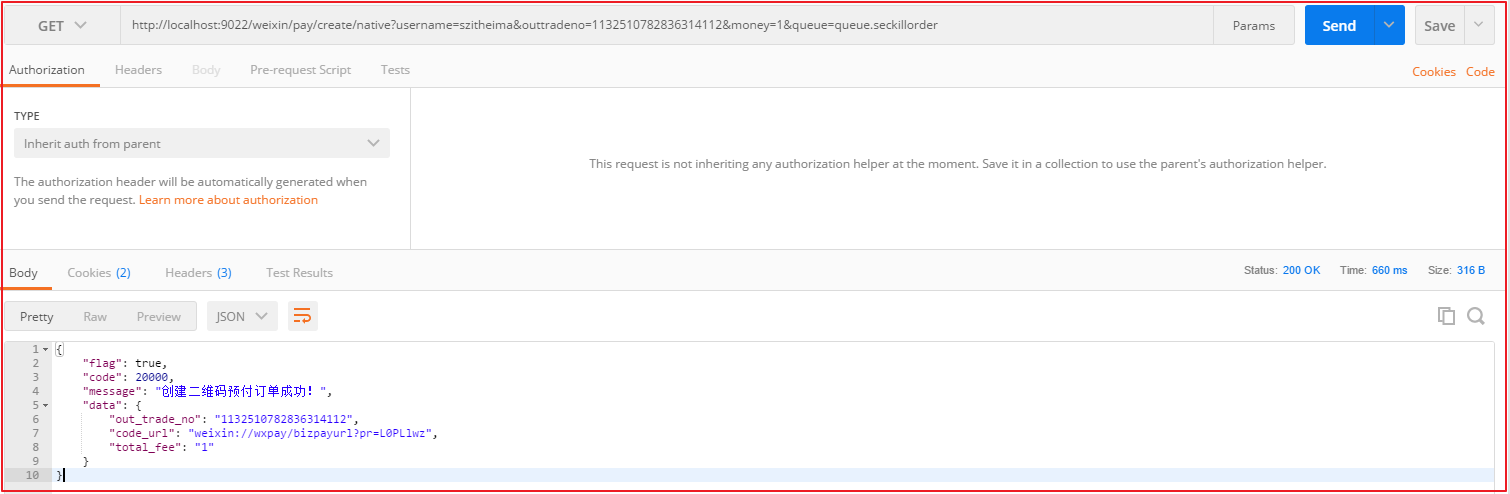

创建二维码测试

以后每次支付，都需要带上对应的参数，包括前面的订单支付。

3.4.1.3 改造支付回调方法

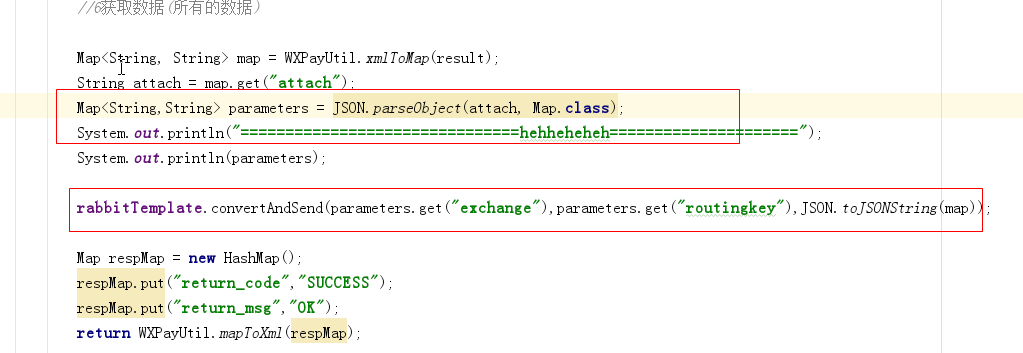

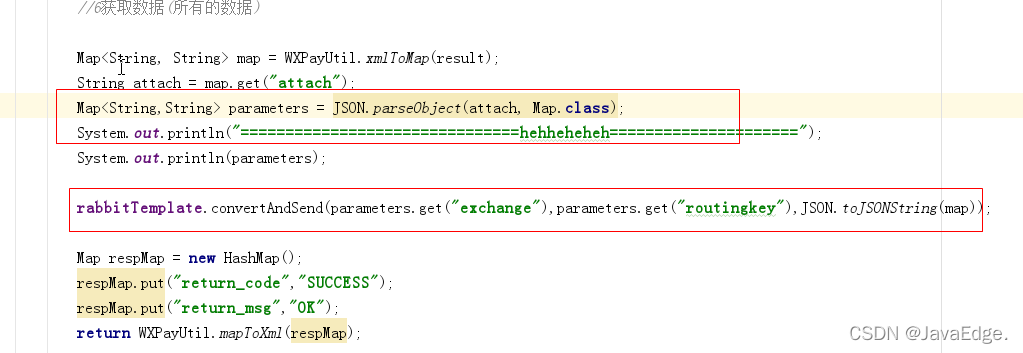

修改WeixinPayController#notifyUrl，获取自定义参数，并转成Map，获取queue地址，并将支付信息发送到绑定的queue：

3.4.2 支付状态监听

支付状态通过回调地址发给MQ后，需要在秒杀系统中监听支付信息：

  • 支付成功，修改用户订单状态
  • 支付失败，删除订单，回滚库存。

SeckillOrderPayMessageListener监听消息：

@Component
@RabbitListener(queues = "${mq.pay.queue.seckillorder}")
public class SeckillOrderPayMessageListener {

    // 监听消费消息
    @RabbitHandler
    public void consumeMessage(@Payload String message) {
        System.out.println(message);
        // 将消息转换成Map对象
        Map<String,String> resultMap = JSON.parseObject(message,Map.class);
        System.out.println("监听到的消息:"+resultMap);
    }
}

修改SeckillApplication创建对应的队列以及绑定对应交换机。

@SpringBootApplication
@EnableEurekaClient
@EnableFeignClients
@MapperScan(basePackages = {"com.changgou.seckill.dao"})
@EnableScheduling
@EnableAsync
public class SeckillApplication {


    public static void main(String[] args) {
        SpringApplication.run(SeckillApplication.class,args);
    }

    @Bean
    public IdWorker idWorker(){
        return new IdWorker(1,1);
    }

    @Autowired
    private Environment env;


    /***
     * 创建DirectExchange交换机
     * @return
     */
    @Bean
    public DirectExchange basicExchange(){
        return new DirectExchange(env.getProperty("mq.pay.exchange.order"), true,false);
    }

    /***
     * 创建队列
     * @return
     */
    @Bean(name = "queueOrder")
    public Queue queueOrder(){
        return new Queue(env.getProperty("mq.pay.queue.order"), true);
    }

    /***
     * 创建秒杀队列
     * @return
     */
    @Bean(name = "queueSeckillOrder")
    public Queue queueSeckillOrder(){
        return new Queue(env.getProperty("mq.pay.queue.seckillorder"), true);
    }

    /****
     * 队列绑定到交换机上
     * @return
     */
    @Bean
    public Binding basicBindingOrder(){
        return BindingBuilder
                .bind(queueOrder())
                .to(basicExchange())
                .with(env.getProperty("mq.pay.routing.orderkey"));
    }


    /****
     * 队列绑定到交换机上
     * @return
     */
    @Bean
    public Binding basicBindingSeckillOrder(){
        return BindingBuilder
                .bind(queueSeckillOrder())
                .to(basicExchange())
                .with(env.getProperty("mq.pay.routing.seckillorderkey"));
    }
}

添加配置：

#位置支付交换机和队列
mq:
  pay:
    exchange:
      order: exchange.order
      seckillorder: exchange.seckillorder
    queue:
      order: queue.order
      seckillorder: queue.seckillorder
    routing:
      key: queue.order
      seckillkey: queue.seckillorder

3.4.3 修改订单状态

监听到支付信息后，根据支付信息判断，如果用户支付成功，则修改订单信息，并将订单入库，删除用户排队信息，如果用户支付失败，则删除订单信息，回滚库存，删除用户排队信息。

3.4.3.1 业务层

修改SeckillOrderService，添加修改订单方法：

/***
 * 更新订单状态
 */
@Override
public void updatePayStatus(String out_trade_no, String transaction_id,String username) {
    //订单数据从Redis数据库查询出来
    SeckillOrder seckillOrder = (SeckillOrder) redisTemplate.boundHashOps("SeckillOrder").get(username);
    //修改状态
    seckillOrder.setStatus("1");

    //支付时间
    seckillOrder.setPayTime(new Date());
    //同步到MySQL中
    seckillOrderMapper.insertSelective(seckillOrder);

    //清空Redis缓存
    redisTemplate.boundHashOps("SeckillOrder").delete(username);

    //清空用户排队数据
    redisTemplate.boundHashOps("UserQueueCount").delete(username);

    //删除抢购状态信息
    redisTemplate.boundHashOps("UserQueueStatus").delete(username);
}
3.4.3.2 修改订单对接

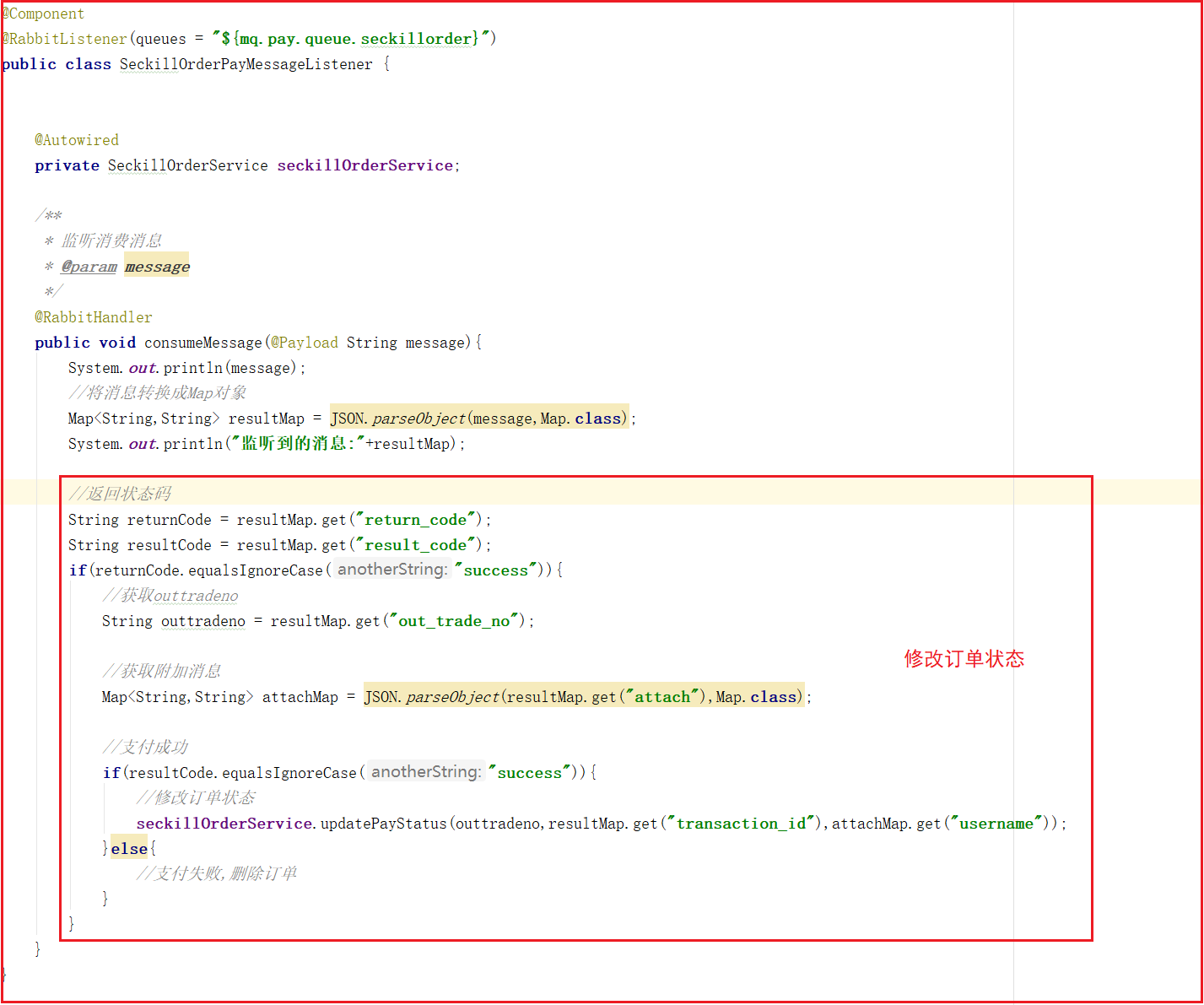

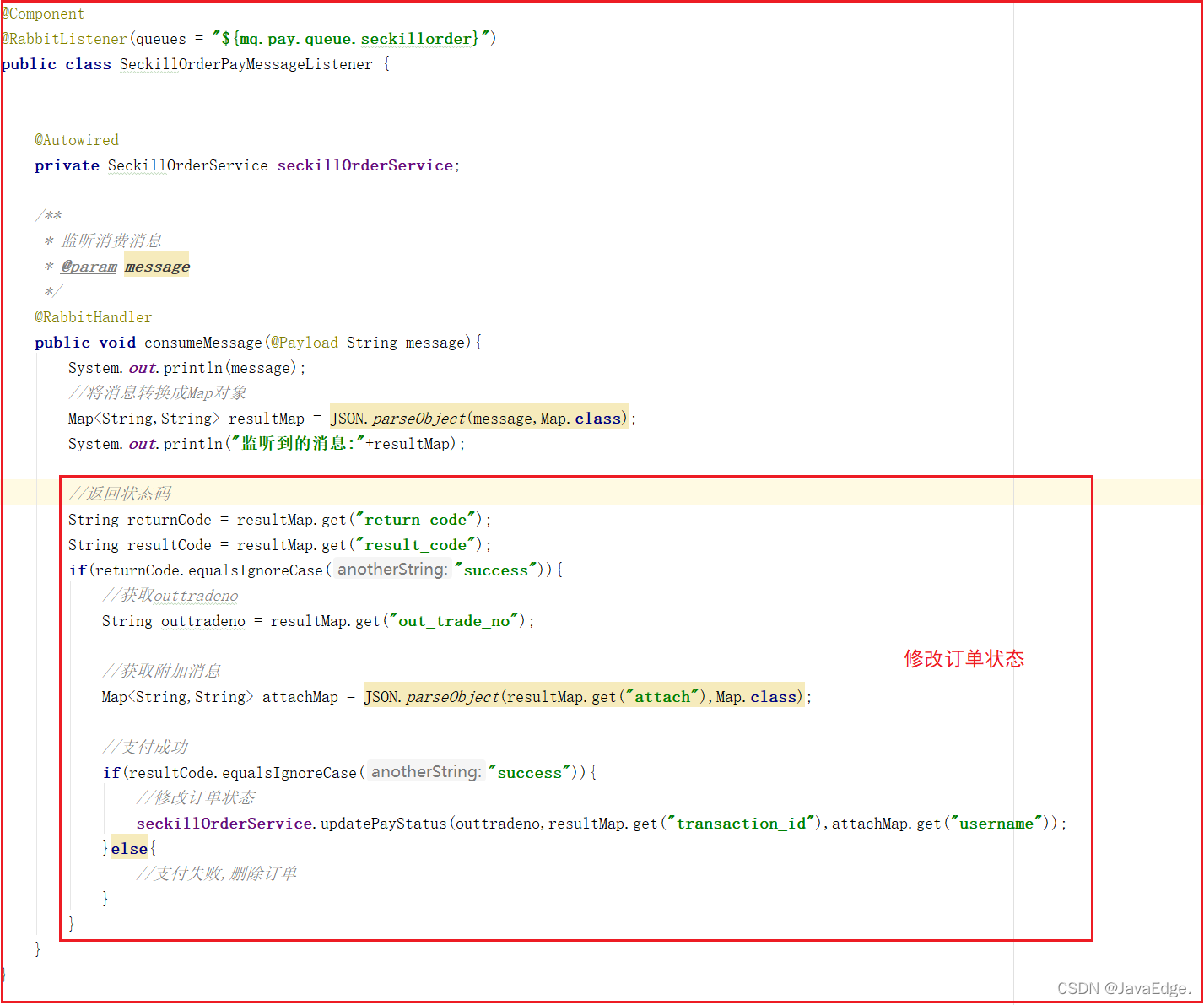

修改微信支付状态监听的代码，当用户支付成功后，修改订单状态：

3.4.4 删除订单回滚库存

如果用户支付失败，我们需要删除用户订单数据，并回滚库存。关闭订单：

/***
 * 关闭订单，回滚库存
 */
@Override
public void closeOrder(String username) {
    //将消息转换成SeckillStatus
    SeckillStatus seckillStatus = (SeckillStatus) redisTemplate.boundHashOps("UserQueueStatus").get(username);
    //获取Redis中订单信息
    SeckillOrder seckillOrder = (SeckillOrder) redisTemplate.boundHashOps("SeckillOrder").get(username);

    //如果Redis中有订单信息，说明用户未支付
    if(seckillStatus!=null && seckillOrder!=null){
        //删除订单
        redisTemplate.boundHashOps("SeckillOrder").delete(username);
        //回滚库存
        //1)从Redis中获取该商品
        SeckillGoods seckillGoods = (SeckillGoods) redisTemplate.boundHashOps("SeckillGoods_"+seckillStatus.getTime()).get(seckillStatus.getGoodsId());

        //2)如果Redis中没有，则从数据库中加载
        if(seckillGoods==null){
            seckillGoods = seckillGoodsMapper.selectByPrimaryKey(seckillStatus.getGoodsId());
        }

        //3)数量+1  (递增数量+1，队列数量+1)
        Long surplusCount = redisTemplate.boundHashOps("SeckillGoodsCount").increment(seckillStatus.getGoodsId(), 1);
        seckillGoods.setStockCount(surplusCount.intValue());
        redisTemplate.boundListOps("SeckillGoodsCountList_" + seckillStatus.getGoodsId()).leftPush(seckillStatus.getGoodsId());

        //4)数据同步到Redis中
        redisTemplate.boundHashOps("SeckillGoods_"+seckillStatus.getTime()).put(seckillStatus.getGoodsId(),seckillGoods);

        //清理排队标示
        redisTemplate.boundHashOps("UserQueueCount").delete(seckillStatus.getUsername());

        //清理抢单标示
        redisTemplate.boundHashOps("UserQueueStatus").delete(seckillStatus.getUsername());
    }
}
3.4.4.2 调用删除订单

SeckillOrderPayMessageListener，在用户支付失败后调用关闭订单：

//支付失败,删除订单
seckillOrderService.closeOrder(attachMap.get("username"));

支付微服务

server:
  port: 9022
spring:
  application:
    name: pay
  main:
    allow-bean-definition-overriding: true
  rabbitmq:
    host: 127.0.0.1 #mq的服务器地址
    username: guest #账号
    password: guest #密码
eureka:
  client:
    service-url:
      defaultZone: http://127.0.0.1:6868/eureka
  instance:
    prefer-ip-address: true
feign:
  hystrix:
    enabled: true
#hystrix 配置
hystrix:
  command:
    default:
      execution:
        timeout:
        #如果enabled设置为false，则请求超时交给ribbon控制
          enabled: true
        isolation:
          strategy: SEMAPHORE

#微信支付信息配置
weixin:
  appid: wx8397f8696b538317
  partner: 1473426802
  partnerkey: T6m9iK73b0kn9g5v426MKfHQH7X8rKwb
  notifyurl: http://2cw4969042.wicp.vip:36446/weixin/pay/notify/url

#位置支付交换机和队列
mq:
  pay:
    exchange:
      order: exchange.order
    queue:
      order: queue.order
      seckillorder: queue.seckillorder
    routing:
      orderkey: queue.order
      seckillorderkey: queue.seckillorder

秒杀微服务配置

server:
  port: 18084
spring:
  application:
    name: seckill
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://127.0.0.1:3306/changgou_seckill?useUnicode=true&characterEncoding=UTF-8&serverTimezone=UTC
    username: root
    password: itcast
  rabbitmq:
    host: 127.0.0.1 #mq的服务器地址
    username: guest #账号
    password: guest #密码
  main:
    allow-bean-definition-overriding: true
eureka:
  client:
    service-url:
      defaultZone: http://127.0.0.1:6868/eureka
  instance:
    prefer-ip-address: true
feign:
  hystrix:
    enabled: true
mybatis:
  configuration:
    map-underscore-to-camel-case: true
  mapper-locations: classpath:mapper/*Mapper.xml
  type-aliases-package: com.changgou.seckill.pojo

#hystrix 配置
hystrix:
  command:
    default:
      execution:
        timeout:
        #如果enabled设置为false，则请求超时交给ribbon控制
          enabled: true
        isolation:
          thread:
            timeoutInMilliseconds: 10000
          strategy: SEMAPHORE
#位置支付交换机和队列
mq:
  pay:
    exchange:
      order: exchange.order
    queue:
      order: queue.order
      seckillorder: queue.seckillorder
    routing:
      orderkey: queue.order
      seckillorderkey: queue.seckillorder

5 库存回滚

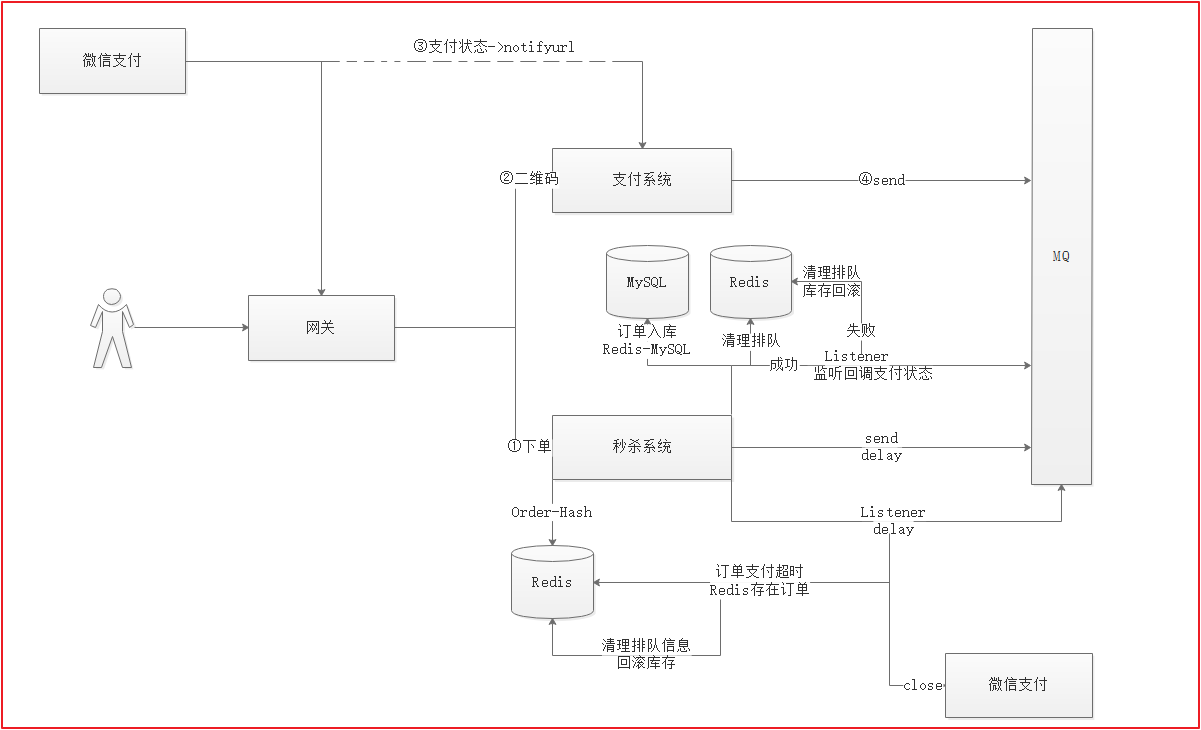

5.1 秒杀流程回顾

1.用户抢单，经过秒杀系统实现抢单，下单后会将向MQ发送一个延时队列消息，包含抢单信息，延时半小时后才能监听到
2.秒杀系统同时启用延时消息监听，一旦监听到订单抢单信息，判断Redis缓存中是否存在订单信息，如果存在，则回滚
3.秒杀系统还启动支付回调信息监听，如果支付完成，则将订单吃句话到MySQL，如果没完成，清理排队信息回滚库存
4.每次秒杀下单后调用支付系统，创建二维码，如果用户支付成功了，微信系统会将支付信息发送给支付系统指定的回调地址，支付系统收到信息后，将信息发送给MQ，第3个步骤就可以监听到消息了。

延时队列实现订单关闭回滚库存：

1.创建一个过期队列  Queue1
2.接收消息的队列    Queue2
3.中转交换机
4.监听Queue2
	1)SeckillStatus->检查Redis中是否有订单信息
	2)如果有订单信息，调用删除订单回滚库存->[需要先关闭微信支付]
	3)如果关闭订单时，用于已支付，修改订单状态即可
	4)如果关闭订单时，发生了别的错误，记录日志，人工处理

5.2 关闭支付

用户如果半个小时没有支付，我们会关闭支付订单，但在关闭之前，需要先关闭微信支付，防止中途用户支付。

修改支付微服务的WeixinPayService，添加关闭支付方法，代码如下：

/***
 * 关闭支付
 * @param orderId
 * @return
 */
Map<String,String> closePay(Long orderId) throws Exception;

修改WeixinPayServiceImpl，实现关闭微信支付方法，代码如下：

/***
 * 关闭微信支付
 * @param orderId
 * @return
 * @throws Exception
 */
@Override
public Map<String, String> closePay(Long orderId) throws Exception {
    //参数设置
    Map<String,String> paramMap = new HashMap<String,String>();
    paramMap.put("appid",appid); //应用ID
    paramMap.put("mch_id",partner);    //商户编号
    paramMap.put("nonce_str",WXPayUtil.generateNonceStr());//随机字符
    paramMap.put("out_trade_no",String.valueOf(orderId));   //商家的唯一编号

    //将Map数据转成XML字符
    String xmlParam = WXPayUtil.generateSignedXml(paramMap,partnerkey);

    //确定url
    String url = "https://api.mch.weixin.qq.com/pay/closeorder";

    //发送请求
    HttpClient httpClient = new HttpClient(url);
    //https
    httpClient.setHttps(true);
    //提交参数
    httpClient.setXmlParam(xmlParam);

    //提交
    httpClient.post();

    //获取返回数据
    String content = httpClient.getContent();

    //将返回数据解析成Map
    return  WXPayUtil.xmlToMap(content);
}

5.3 关闭订单回滚库存

5.3.1 配置延时队列

在application.yml文件中引入队列信息配置，如下：

#位置支付交换机和队列
mq:
  pay:
    exchange:
      order: exchange.order
    queue:
      order: queue.order
      seckillorder: queue.seckillorder
      seckillordertimer: queue.seckillordertimer
      seckillordertimerdelay: queue.seckillordertimerdelay
    routing:
      orderkey: queue.order
      seckillorderkey: queue.seckillorder

配置队列与交换机,在SeckillApplication中添加如下方法

/**
 * 到期数据队列
 * @return
 */
@Bean
public Queue seckillOrderTimerQueue() {
    return new Queue(env.getProperty("mq.pay.queue.seckillordertimer"), true);
}

/**
 * 超时数据队列
 * @return
 */
@Bean
public Queue delaySeckillOrderTimerQueue() {
    return QueueBuilder.durable(env.getProperty("mq.pay.queue.seckillordertimerdelay"))
            .withArgument("x-dead-letter-exchange", env.getProperty("mq.pay.exchange.order"))        // 消息超时进入死信队列，绑定死信队列交换机
            .withArgument("x-dead-letter-routing-key", env.getProperty("mq.pay.queue.seckillordertimer"))   // 绑定指定的routing-key
            .build();
}

/***
 * 交换机与队列绑定
 * @return
 */
@Bean
public Binding basicBinding() {
    return BindingBuilder.bind(seckillOrderTimerQueue())
            .to(basicExchange())
            .with(env.getProperty("mq.pay.queue.seckillordertimer"));
}

5.3.2 发送延时消息

修改MultiThreadingCreateOrder，添加如下方法：

/***
 * 发送延时消息到RabbitMQ中
 * @param seckillStatus
 */
public void sendTimerMessage(SeckillStatus seckillStatus){
    rabbitTemplate.convertAndSend(env.getProperty("mq.pay.queue.seckillordertimerdelay"), (Object) JSON.toJSONString(seckillStatus), new MessagePostProcessor() {
        @Override
        public Message postProcessMessage(Message message) throws AmqpException {
            message.getMessageProperties().setExpiration("10000");
            return message;
        }
    });
}

在createOrder方法中调用上面方法，如下代码：

//发送延时消息到MQ中
sendTimerMessage(seckillStatus);

5.3.3 库存回滚

创建SeckillOrderDelayMessageListener实现监听消息，并回滚库存，代码如下：

@Component
@RabbitListener(queues = "${mq.pay.queue.seckillordertimer}")
public class SeckillOrderDelayMessageListener {

    @Autowired
    private RedisTemplate redisTemplate;

    @Autowired
    private SeckillOrderService seckillOrderService;

    @Autowired
    private WeixinPayFeign weixinPayFeign;

    /***
     * 读取消息
     * 判断Redis中是否存在对应的订单
     * 如果存在，则关闭支付，再关闭订单
     * @param message
     */
    @RabbitHandler
    public void consumeMessage(@Payload String message){
        //读取消息
        SeckillStatus seckillStatus = JSON.parseObject(message,SeckillStatus.class);

        //获取Redis中订单信息
        String username = seckillStatus.getUsername();
        SeckillOrder seckillOrder = (SeckillOrder) redisTemplate.boundHashOps("SeckillOrder").get(username);

        //如果Redis中有订单信息，说明用户未支付
        if(seckillOrder!=null){
            System.out.println("准备回滚---"+seckillStatus);
            //关闭支付
            Result closeResult = weixinPayFeign.closePay(seckillStatus.getOrderId());
            Map<String,String> closeMap = (Map<String, String>) closeResult.getData();

            if(closeMap!=null && closeMap.get("return_code").equalsIgnoreCase("success") &&
                    closeMap.get("result_code").equalsIgnoreCase("success") ){
                //关闭订单
                seckillOrderService.closeOrder(username);
            }
        }
    }
}
【版权声明】本文为华为云社区用户原创内容，转载时必须标注文章的来源（华为云社区）、文章链接、文章作者等基本信息， 否则作者和本社区有权追究责任。如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱： cloudbbs@huaweicloud.com
Redis 架构设计
  • 点赞
  • 收藏
  • 关注作者

评论（0）

0/1000
抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认 取消

加入云驻计划，成为创作者

  • 华为云周边好礼
  • 免费体验产品
  • 特殊身份标识
  • 线下官方门票
  • 内部专家零距离
  • 与10000+优质创作者共同成长
立即加入
