MobileNet实战:tensorflow2.X版本,MobileNetV1图像分类任务(小数据集)

AI浩 发表于 2022/03/06 10:22:32 2022/03/06
【摘要】 摘要本例提取了植物幼苗数据集中的部分数据做数据集,数据集共有12种类别,今天我和大家一起实现tensorflow2.X版本图像分类任务,分类的模型使用MobileNet,其核心是采用了深度可分离卷积,其不仅可以降低模型计算复杂度,而且可以大大降低模型大小,本文使用的案例训练出来的模型只有38M,适合应用在真实的移动端应用场景。关于MobileNet的介绍可以看我以前的文章:https://...

摘要

本例提取了植物幼苗数据集中的部分数据做数据集,数据集共有12种类别,今天我和大家一起实现tensorflow2.X版本图像分类任务,分类的模型使用MobileNet,其核心是采用了深度可分离卷积,其不仅可以降低模型计算复杂度,而且可以大大降低模型大小,本文使用的案例训练出来的模型只有38M,适合应用在真实的移动端应用场景。

关于MobileNet的介绍可以看我以前的文章:https://wanghao.blog.csdn.net/article/details/122699618

通过这篇文章你可以学到:

1、如何加载图片数据,并处理数据。

2、如果将标签转为onehot编码

3、如何使用数据增强。

4、如何使用mixup。

5、如何切分数据集。

6、如何加载预训练模型。

训练

1、Mixup

mixup是一种非常规的数据增强方法,一个和数据无关的简单数据增强原则,其以线性插值的方式来构建新的训练样本和标签。最终对标签的处理如下公式所示,这很简单但对于增强策略来说又很不一般。


( x i , y i ) \left ( x_{i},y_{i} \right ) , ( x j , y j ) \left ( x_{j},y_{j} \right ) 两个数据对是原始数据集中的训练样本对(训练样本和其对应的标签)。其中 λ \lambda 是一个服从B分布的参数, λ B e t a ( α , α ) \lambda\sim Beta\left ( \alpha ,\alpha \right ) 。Beta分布的概率密度函数如下图所示,其中 α [ 0 , + ] \alpha \in \left [ 0,+\infty \right ]


因此 α \alpha 是一个超参数,随着 α \alpha 的增大,网络的训练误差就会增加,而其泛化能力会随之增强。而当 α \alpha \rightarrow \infty 时,模型就会退化成最原始的训练策略。参考:https://www.jianshu.com/p/d22fcd86f36d

新建mixupgenerator.py,插入一下代码:

import numpy as np


class MixupGenerator():
    def __init__(self, X_train, y_train, batch_size=32, alpha=0.2, shuffle=True, datagen=None):
        self.X_train = X_train
        self.y_train = y_train
        self.batch_size = batch_size
        self.alpha = alpha
        self.shuffle = shuffle
        self.sample_num = len(X_train)
        self.datagen = datagen

    def __call__(self):
        while True:
            indexes = self.__get_exploration_order()
            itr_num = int(len(indexes) // (self.batch_size * 2))

            for i in range(itr_num):
                batch_ids = indexes[i * self.batch_size * 2:(i + 1) * self.batch_size * 2]
                X, y = self.__data_generation(batch_ids)

                yield X, y

    def __get_exploration_order(self):
        indexes = np.arange(self.sample_num)

        if self.shuffle:
            np.random.shuffle(indexes)

        return indexes

    def __data_generation(self, batch_ids):
        _, h, w, c = self.X_train.shape
        l = np.random.beta(self.alpha, self.alpha, self.batch_size)
        X_l = l.reshape(self.batch_size, 1, 1, 1)
        y_l = l.reshape(self.batch_size, 1)

        X1 = self.X_train[batch_ids[:self.batch_size]]
        X2 = self.X_train[batch_ids[self.batch_size:]]
        X = X1 * X_l + X2 * (1 - X_l)

        if self.datagen:
            for i in range(self.batch_size):
                X[i] = self.datagen.random_transform(X[i])
                X[i] = self.datagen.standardize(X[i])

        if isinstance(self.y_train, list):
            y = []

            for y_train_ in self.y_train:
                y1 = y_train_[batch_ids[:self.batch_size]]
                y2 = y_train_[batch_ids[self.batch_size:]]
                y.append(y1 * y_l + y2 * (1 - y_l))
        else:
            y1 = self.y_train[batch_ids[:self.batch_size]]
            y2 = self.y_train[batch_ids[self.batch_size:]]
            y = y1 * y_l + y2 * (1 - y_l)

        return X, y

2、 导入需要的数据包,设置全局参数

import numpy as np
from tensorflow.keras.optimizers import Adam
import numpy as np
from tensorflow.keras.optimizers import Adam
import cv2
from tensorflow.keras.preprocessing.image import img_to_array
from sklearn.model_selection import train_test_split
from tensorflow.python.keras.callbacks import ModelCheckpoint, ReduceLROnPlateau
from tensorflow.keras.applications.resnet import MobileNet
import os

from tensorflow.python.keras.utils import np_utils
from tensorflow.python.keras.layers import Dense
from tensorflow.python.keras.models import Sequential

from mixup_generator import MixupGenerator

norm_size = 224
datapath = 'data/train'
EPOCHS = 20
INIT_LR = 1e-3
labelList = []
dicClass = {'Black-grass': 0, 'Charlock': 1, 'Cleavers': 2, 'Common Chickweed': 3, 'Common wheat': 4, 'Fat Hen': 5, 'Loose Silky-bent': 6,
            'Maize': 7, 'Scentless Mayweed': 8, 'Shepherds Purse': 9, 'Small-flowered Cranesbill': 10, 'Sugar beet': 11}
classnum = 12
batch_size = 16

这里可以看出tensorflow2.0以上的版本集成了Keras,我们在使用的时候就不必单独安装Keras了,以前的代码升级到tensorflow2.0以上的版本将keras前面加上tensorflow即可。

tensorflow说完了,再说明一下几个重要的全局参数:

  • norm_size = 224 ,MobileNet默认的图片尺寸是224×224。

  • datapath = ‘data/train’ 设置图片存放的路径,在这里要说明一下如果图片很多,一定不要放在工程目录下,否则Pycharm加载工程的时候会浏览所有的图片,很慢很慢。

  • EPOCHS = 100 epochs的数量,关于epoch的设置多少合适,这个问题很纠结,一般情况设置300足够了,如果感觉没有训练好,再载入模型训练。

  • INIT_LR = 1e-3 学习率,一般情况从0.001开始逐渐降低,也别太小了到1e-6就可以了。

  • classnum = 12 类别数量,数据集有12个类别,所有就定义12类。

  • batch_size = 16,batchsize,根据硬件的情况和数据集的大小设置,太小了loss浮动太大,太大了收敛不好,根据经验来,一般设置为2的次方。windows可以通过任务管理器查看显存的占用情况。

    image-20220126135414054

    Ubuntu可以使用nvidia-smi查看显存的占用。

    image-20220120064407104

3、 加载图片

处理图像的步骤:

  1. 读取图像
  2. 用指定的大小去resize图像。
  3. 将图像转为数组
  4. 图像归一化
  5. 标签onehot

具体做法详见代码:

def loadImageData():
    imageList = []
    listClasses = os.listdir(datapath)# 类别文件夹
    print(listClasses)
    for class_name in listClasses:
        label_id = dicClass[class_name]
        class_path=os.path.join(datapath,class_name)
        image_names=os.listdir(class_path)
        for image_name in image_names:
            image_full_path = os.path.join(class_path, image_name)
            labelList.append(label_id)
            image = cv2.imdecode(np.fromfile(image_full_path, dtype=np.uint8), -1)
            image = cv2.resize(image, (norm_size, norm_size), interpolation=cv2.INTER_LANCZOS4)
            if image.shape[2] >3:
                image=image[:,:,:3]
                print(image.shape)
            image = img_to_array(image)
            imageList.append(image)
    imageList = np.array(imageList) / 255.0
    return imageList


print("开始加载数据")
imageArr = loadImageData()
print(type(imageArr))
labelList = np.array(labelList)
print("加载数据完成")
print(labelList)
labelList = np_utils.to_categorical(labelList, classnum)
print(labelList)

做好数据之后,我们需要切分训练集和测试集,一般按照4:1或者7:3的比例来切分。切分数据集使用train_test_split()方法,需要导入from sklearn.model_selection import train_test_split 包。例:

trainX, valX, trainY, valY = train_test_split(imageArr, labelList, test_size=0.2, random_state=42)

4、图像增强

ImageDataGenerator()是keras.preprocessing.image模块中的图片生成器,同时也可以在batch中对数据进行增强,扩充数据集大小,增强模型的泛化能力。比如进行旋转,变形,归一化等等。

keras.preprocessing.image.ImageDataGenerator(featurewise_center=False,samplewise_center
=False, featurewise_std_normalization=False, samplewise_std_normalization=False,zca_whitening=False,
 zca_epsilon=1e-06, rotation_range=0.0, width_shift_range=0.0, height_shift_range=0.0,brightness_range=None, shear_range=0.0, zoom_range=0.0,channel_shift_range=0.0, fill_mode='nearest', cval=0.0, horizontal_flip=False, vertical_flip=False, rescale=None, preprocessing_function=None,data_format=None,validation_split=0.0)

参数:

  • featurewise_center: Boolean. 对输入的图片每个通道减去每个通道对应均值。
  • samplewise_center: Boolan. 每张图片减去样本均值, 使得每个样本均值为0。
  • featurewise_std_normalization(): Boolean()
  • samplewise_std_normalization(): Boolean()
  • zca_epsilon(): Default 12-6
  • zca_whitening: Boolean. 去除样本之间的相关性
  • rotation_range(): 旋转范围
  • width_shift_range(): 水平平移范围
  • height_shift_range(): 垂直平移范围
  • shear_range(): float, 透视变换的范围
  • zoom_range(): 缩放范围
  • fill_mode: 填充模式, constant, nearest, reflect
  • cval: fill_mode == 'constant’的时候填充值
  • horizontal_flip(): 水平反转
  • vertical_flip(): 垂直翻转
  • preprocessing_function(): user提供的处理函数
  • data_format(): channels_first或者channels_last
  • validation_split(): 多少数据用于验证集

本例使用的图像增强代码如下:

from tensorflow.keras.preprocessing.image import ImageDataGenerator

train_datagen = ImageDataGenerator(
                                   rotation_range=20,
                                   width_shift_range=0.2,
                                   height_shift_range=0.2,
                                   horizontal_flip=True)
val_datagen = ImageDataGenerator()  # 验证集不做图片增强
training_generator_mix = MixupGenerator(trainX, trainY, batch_size=batch_size, alpha=0.2, datagen=train_datagen)()
val_generator = val_datagen.flow(valX, valY, batch_size=batch_size, shuffle=True)

5、 保留最好的模型和动态设置学习率

ModelCheckpoint:用来保存成绩最好的模型。

语法如下:

keras.callbacks.ModelCheckpoint(filepath, monitor='val_loss', verbose=0, save_best_only=False, save_weights_only=False, mode='auto', period=1)

该回调函数将在每个epoch后保存模型到filepath

filepath可以是格式化的字符串,里面的占位符将会被epoch值和传入on_epoch_end的logs关键字所填入

例如,filepath若为weights.{epoch:02d-{val_loss:.2f}}.hdf5,则会生成对应epoch和验证集loss的多个文件。

参数

  • filename:字符串,保存模型的路径
  • monitor:需要监视的值
  • verbose:信息展示模式,0或1
  • save_best_only:当设置为True时,将只保存在验证集上性能最好的模型
  • mode:‘auto’,‘min’,‘max’之一,在save_best_only=True时决定性能最佳模型的评判准则,例如,当监测值为val_acc时,模式应为max,当检测值为val_loss时,模式应为min。在auto模式下,评价准则由被监测值的名字自动推断。
  • save_weights_only:若设置为True,则只保存模型权重,否则将保存整个模型(包括模型结构,配置信息等)
  • period:CheckPoint之间的间隔的epoch数

ReduceLROnPlateau:当评价指标不在提升时,减少学习率,语法如下:

keras.callbacks.ReduceLROnPlateau(monitor='val_loss', factor=0.1, patience=10, verbose=0, mode='auto', epsilon=0.0001, cooldown=0, min_lr=0)

当学习停滞时,减少2倍或10倍的学习率常常能获得较好的效果。该回调函数检测指标的情况,如果在patience个epoch中看不到模型性能提升,则减少学习率

参数

  • monitor:被监测的量
  • factor:每次减少学习率的因子,学习率将以lr = lr*factor的形式被减少
  • patience:当patience个epoch过去而模型性能不提升时,学习率减少的动作会被触发
  • mode:‘auto’,‘min’,‘max’之一,在min模式下,如果检测值触发学习率减少。在max模式下,当检测值不再上升则触发学习率减少。
  • epsilon:阈值,用来确定是否进入检测值的“平原区”
  • cooldown:学习率减少后,会经过cooldown个epoch才重新进行正常操作
  • min_lr:学习率的下限

本例代码如下:

checkpointer = ModelCheckpoint(filepath='best_model.hdf5',
                               monitor='val_accuracy', verbose=1, save_best_only=True, mode='max')

reduce = ReduceLROnPlateau(monitor='val_accuracy', patience=10,
                           verbose=1,
                           factor=0.5,
                           min_lr=1e-6)

6、建立模型并训练

model = Sequential()
model.add(MobileNet(include_top=False, pooling='avg', weights='imagenet'))
model.add(Dense(classnum, activation='softmax'))
model.summary()
optimizer = Adam(learning_rate=INIT_LR)
model.compile(optimizer=optimizer, loss='categorical_crossentropy', metrics=['accuracy'])

history = model.fit(training_generator_mix,
                              steps_per_epoch=trainX.shape[0] / batch_size,
                              validation_data=val_generator,
                              epochs=EPOCHS,
                              validation_steps=valX.shape[0] / batch_size,
                              callbacks=[checkpointer, reduce])
model.save('my_model.h5')
print(history)

运行结果:

随着训练次数的增加,准确率已经过达到了0.97。

image-20220126142929491

7、保留训练结果,并将其生成图片

loss_trend_graph_path = r"WW_loss.jpg"
acc_trend_graph_path = r"WW_acc.jpg"
import matplotlib.pyplot as plt

print("Now,we start drawing the loss and acc trends graph...")
# summarize history for accuracy
fig = plt.figure(1)
plt.plot(history.history["accuracy"])
plt.plot(history.history["val_accuracy"])
plt.title("Model accuracy")
plt.ylabel("accuracy")
plt.xlabel("epoch")
plt.legend(["train", "test"], loc="upper left")
plt.savefig(acc_trend_graph_path)
plt.close(1)
# summarize history for loss
fig = plt.figure(2)
plt.plot(history.history["loss"])
plt.plot(history.history["val_loss"])
plt.title("Model loss")
plt.ylabel("loss")
plt.xlabel("epoch")
plt.legend(["train", "test"], loc="upper left")
plt.savefig(loss_trend_graph_path)
plt.close(2)
print("We are done, everything seems OK...")
# #windows系统设置10关机
#os.system("shutdown -s -t 10")

结果:

WW_acc WW_loss

测试部分

单张图片预测

1、导入依赖

import cv2
import numpy as np
from tensorflow.keras.preprocessing.image import img_to_array
from  tensorflow.keras.models import load_model
import time

2、设置全局参数

这里注意,字典的顺序和训练时的顺序保持一致

norm_size=224
imagelist=[]
emotion_labels = {
    0: 'Black-grass',
    1: 'Charlock',
    2: 'Cleavers',
    3: 'Common Chickweed',
    4: 'Common wheat',
    5: 'Fat Hen',
    6: 'Loose Silky-bent',
    7: 'Maize',
    8: 'Scentless Mayweed',
    9: 'Shepherds Purse',
    10: 'Small-flowered Cranesbill',
    11: 'Sugar beet',
}

3、加载模型

emotion_classifier=load_model("best_model.hdf5")
t1=time.time()

4、处理图片

处理图片的逻辑和训练集也类似,步骤:

  • 读取图片
  • 将图片resize为norm_size×norm_size大小。
  • 将图片转为数组。
  • 放到imagelist中。
  • imagelist整体除以255,把数值缩放到0到1之间。
image = cv2.imdecode(np.fromfile('data/test/0a64e3e6c.png', dtype=np.uint8), -1)
# load the image, pre-process it, and store it in the data list
image = cv2.resize(image, (norm_size, norm_size), interpolation=cv2.INTER_LANCZOS4)
image = img_to_array(image)
imagelist.append(image)
imageList = np.array(imagelist, dtype="float") / 255.0

5、预测类别

预测类别,并获取最高类别的index。

out=emotion_classifier.predict(imageList)
print(out)
pre=np.argmax(out)
emotion = emotion_labels[pre]
t2=time.time()
print(emotion)
t3=t2-t1
print(t3)

运行结果:

[[1.7556800e-03 8.5450716e-07 1.9150861e-05 1.9705877e-07 9.9732012e-01
8.0649025e-04 2.5912817e-07 2.2540871e-06 8.6973196e-05 6.1359890e-07
4.1976641e-08 7.3218480e-06]]
Common wheat
3.50178861618042

批量预测

批量预测和单张预测的差别主要在读取数据上,以及预测完成后,对预测类别的处理。其他的没有变化。

步骤:

  • 加载模型。
  • 定义测试集的目录
  • 获取目录下的图片
  • 循环循环图片
    • 读取图片
    • resize图片
    • 转数组
    • 放到imageList中
  • 缩放到0到255.
  • 预测
emotion_classifier=load_model("best_model.hdf5")
t1=time.time()
predict_dir = 'data/test'
test11 = os.listdir(predict_dir)
for file in test11:
    filepath=os.path.join(predict_dir,file)

    image = cv2.imdecode(np.fromfile(filepath, dtype=np.uint8), -1)
    # load the image, pre-process it, and store it in the data list
    image = cv2.resize(image, (norm_size, norm_size), interpolation=cv2.INTER_LANCZOS4)
    image = img_to_array(image)
    imagelist.append(image)
imageList = np.array(imagelist, dtype="float") / 255.0
out = emotion_classifier.predict(imageList)
print(out)
pre = [np.argmax(i) for i in out]

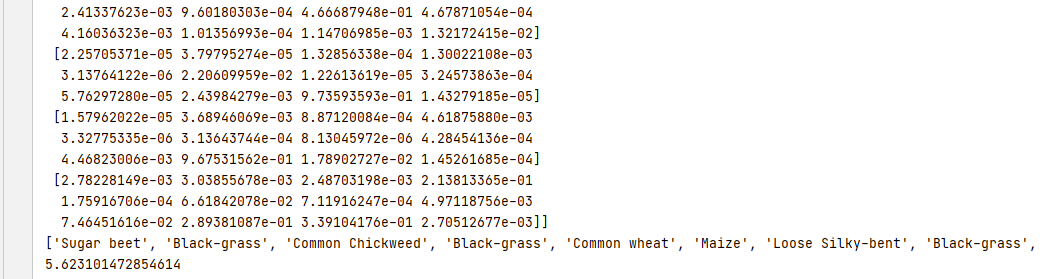

运行结果:

image-20220121133830021
完整代码:
https://download.csdn.net/download/hhhhhhhhhhwwwwwwwwww/77990831

【版权声明】本文为华为云社区用户原创内容,转载时必须标注文章的来源(华为云社区),文章链接,文章作者等基本信息,否则作者和本社区有权追究责任。如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件至:cloudbbs@huaweicloud.com进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容。
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
