0、准备工作

右击新建的项目,选择Python File,新建一个Python文件,然后在开头import cv2导入cv2库,import numpy并且重命名为np

import cv2
import numpy as np

在这里插入图片描述
我们还要知道在OpenCV中,坐标轴的方向是x轴向右,y轴向下,坐标原点在左上角,比如下面这张长为640像素,宽为480像素的图片。OK,下面开始本节的学习吧。
在这里插入图片描述

1、绘制灰度图像
  1. np.zeros((512,512)),定义一个512X512(高X宽)的矩阵,元素全部为0
  2. 因为只有1个通道,所以这是灰度图像,而且所有像素值为0,是一幅纯黑色图像
img=np.zeros((512,512))
cv2.imshow("Image",img)
cv2.waitKey(0)

我们来看下效果:
在这里插入图片描述
我们输出这张图像的尺寸,看看是否只有单通道,发现确实如此。

print(img.shape)

在这里插入图片描述

2、给图像上色
  • np.zeros((512,512,3),np.uint8)是设置一个高为512,宽为512,通道数为3的三维矩阵。np.uint8是保证了元素的值在[0,255]之间。也就是BGR颜色空间的值域。
  • img[:]=255,0,0是对整幅图像进行修改,将颜色变为蓝色,因为B是255,而G和R是0。
  • 最后imshow显示图像。
img=np.zeros((512,512,3),np.uint8)
print(img.shape)
img[:]=255,0,0
cv2.imshow("Image",img)
cv2.waitKey(0)

我们来运行一下,可以看到图像确实变为蓝色:
在这里插入图片描述

来看下控制台的输出,从刚刚单通道的灰度图像为3通道的彩色图像了:
在这里插入图片描述
上一节我们说过,图像裁剪其实是对矩阵进行区域选取,那么上色也是一样,我们可以对图像进行某个区域的上色,而不是全部:img[200:300,200:300]=255,0,0

img=np.zeros((512,512,3),np.uint8)
print(img.shape)
img[200:300,200:300]=255,0,0
cv2.imshow("Image",img)
cv2.waitKey(0)

运行效果如下:
在这里插入图片描述

3、绘制形状

一、绘制直线

  • cv2的line()方法,参数为(图像,起点坐标,终点坐标,线条颜色,线条粗细)
  • 我们这里的坐标顺序都是(宽,高)。因为在OpenCV中函数都是先宽后高,符合图像认知的规律。
  • 而numpy矩阵的坐标是(高,宽),因为是某一行某一列,符合数组规律。
img=np.zeros((512,512,3),np.uint8)
cv2.line(img,(0,0),(img.shape[1],img.shape[0]),(125,125,0),3)
cv2.imshow("Image",img)
cv2.waitKey(0)

我们运行看下效果,颜色为青绿色粗细为3的线条:
在这里插入图片描述
二、绘制矩形

  • cv2的rectangle方法,参数为(图像,左上角点坐标,右下角点坐标,线条颜色,线条粗细)
img=np.zeros((512,512,3),np.uint8)
cv2.line(img,(0,0),(img.shape[1],img.shape[0]),(125,125,0),3)
cv2.rectangle(img,(0,0),(250,250),(123,222,66),10)
cv2.imshow("Image",img)
cv2.waitKey(0)

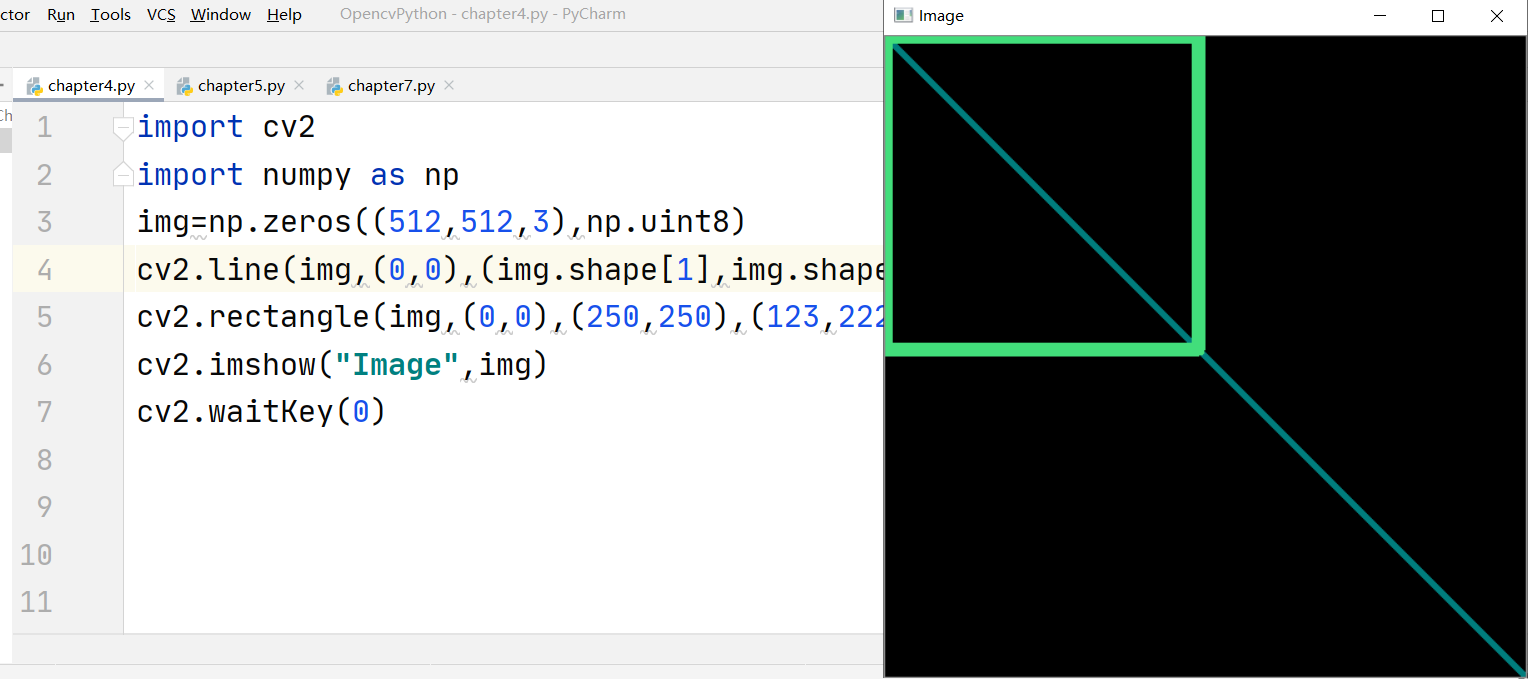

我们运行看下效果,线条和我们的矩形绘制在灰度图像上:
在这里插入图片描述
三、绘制圆形

  • cv2的circle方法,参数为(图像,圆心,半径,线条颜色,线条粗细)
img=np.zeros((512,512,3),np.uint8)
cv2.line(img,(0,0),(img.shape[1],img.shape[0]),(125,125,0),3)
cv2.rectangle(img,(0,0),(250,250),(123,222,66),10)
cv2.circle(img,(400,400),30,(0,165,165),5)
cv2.imshow("Image",img)
cv2.waitKey(0)

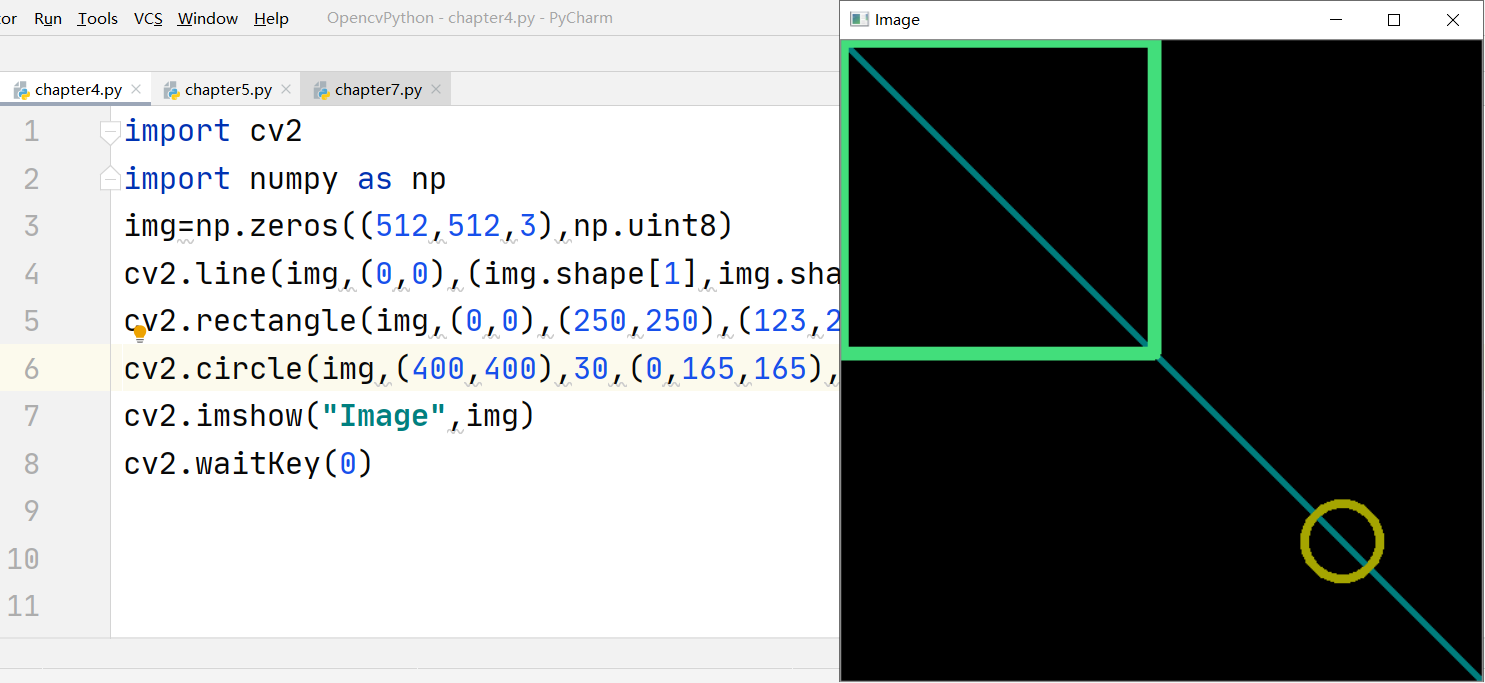

大家可以随意进行坐标或颜色的调整,运行下查看效果:
在这里插入图片描述

4、绘制文本

在上面绘制形状的基础上,加上一句代码就可以绘制文本。

我们先看下putText()这个方法的源码的参数,可以看到依次是(原图,文本,起始坐标,字体,大小,颜色,厚度)

def putText(img, text, org, fontFace, fontScale, color, thickness=None, lineType=None, bottomLeftOrigin=None)

实现的代码在第五行:

img=np.zeros((512,512,3),np.uint8)
cv2.line(img,(0,0),(img.shape[1],img.shape[0]),(125,125,0),3)
cv2.rectangle(img,(0,0),(250,250),(123,222,66),10)
cv2.circle(img,(400,400),30,(0,165,165),5)
cv2.putText(img,"OpenCV",(300,200),cv2.FONT_HERSHEY_SIMPLEX,1,(0,125,0),2)
cv2.imshow("Image",img)
cv2.waitKey(0)

运行看下效果:
在这里插入图片描述
除了使用OpenCv的方法来做,还可以通过PIL库和pyplot库实现:Python在图片上添加注释信息


第四节的内容需要花些时间慢慢去理解了,其实知道OpenCV坐标系与numpy矩阵坐标系的区别,也就豁然开朗了。眼过千遍不如手过一遍,快去动手敲一遍吧~
